如何用SecureCRT登录eNSP、GNS3模拟器里的设备 组播域GNS3与eNSP桥接 GNS3的使用教程
拓扑
用SecureCRT登录eNSP、GNS3模拟器里的设备
使用SecureCRT登录eNSP模拟器里的设备
选中设备–>单击鼠标右键–>设置–>查看串口号（设备开机前可以设置串口号，开启后，不能进行设置了）
打开SecureCRT来登录eNSP的设备

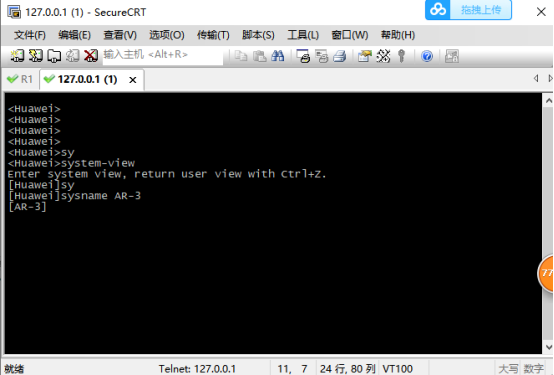

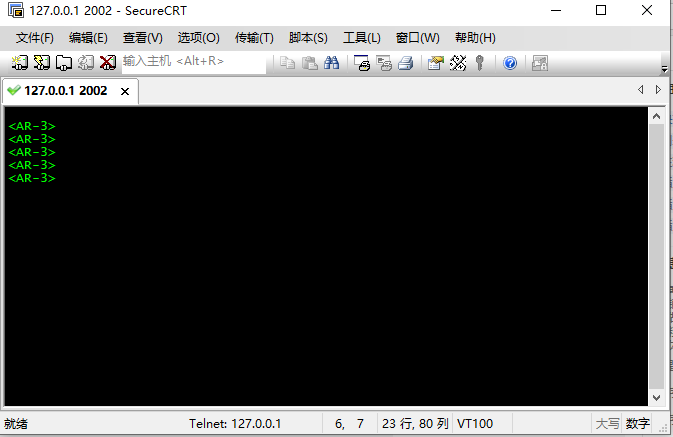

登录成功

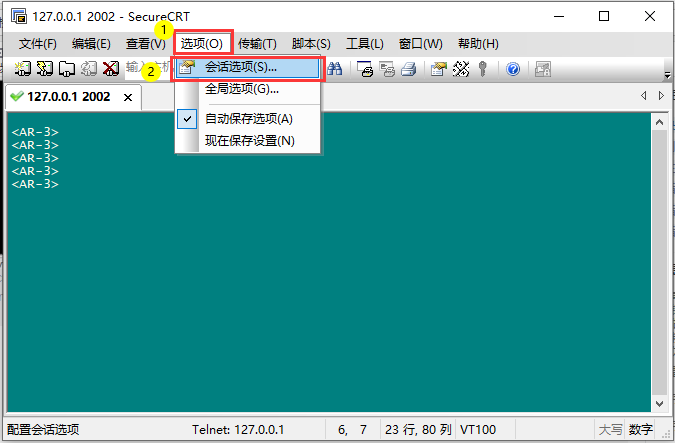

调整字体、颜色（选项–>会话选项）
外观–>编辑–>字体–>确定
步骤2(编辑)的细节，选择背景颜色、字体颜色
效果
使用SecureCRT登录GNS3模拟器里的设备
首先我们需要知道设备的串口号
R2的端口号为”2002”
打开SecureCRT来登录GNS3的设备

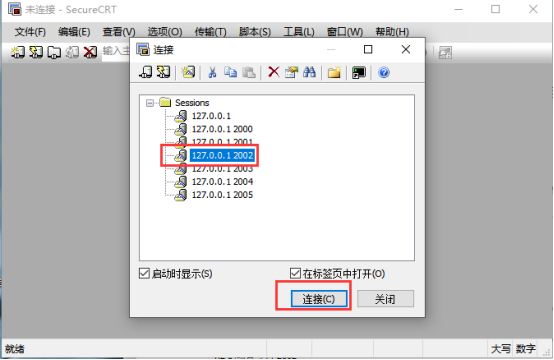

选择对应的端口号–>连接

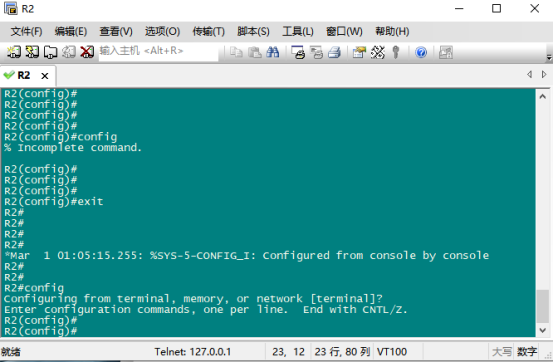

成功进入设备
GNS3的使用教程
右上角–>EDit–>Preferences
Dynamips–>IOS routers–>New
Browse

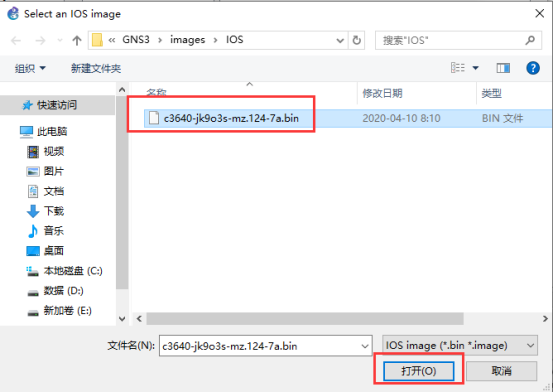

选择镜像–>打开

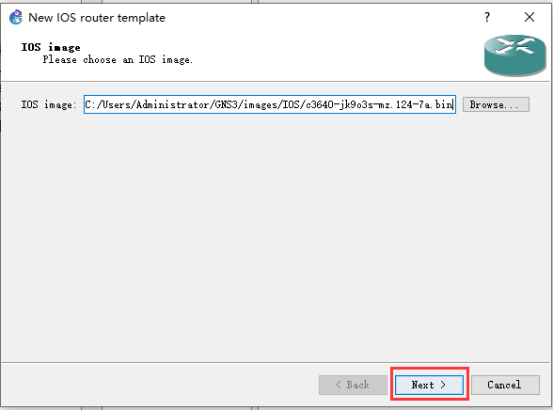

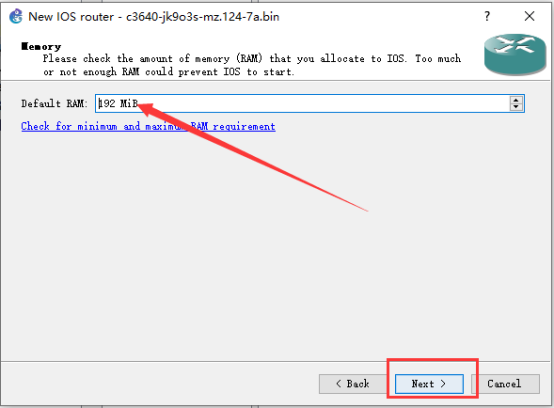

Next
Next
Next

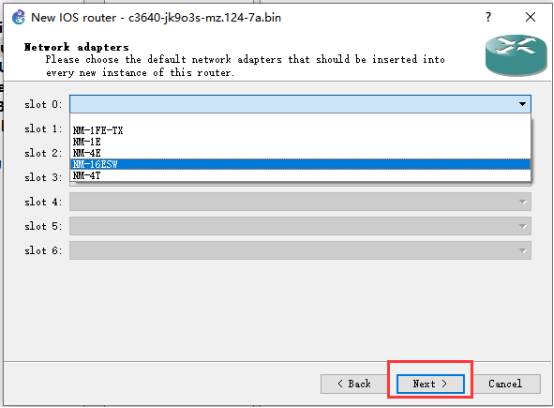

Next(SW是交换模块卡槽，其他是路由卡槽)

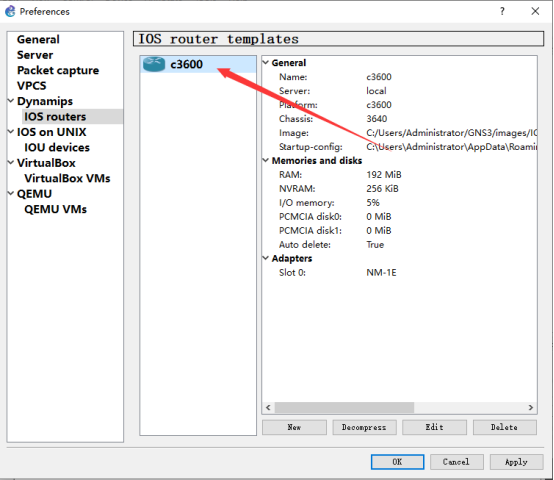

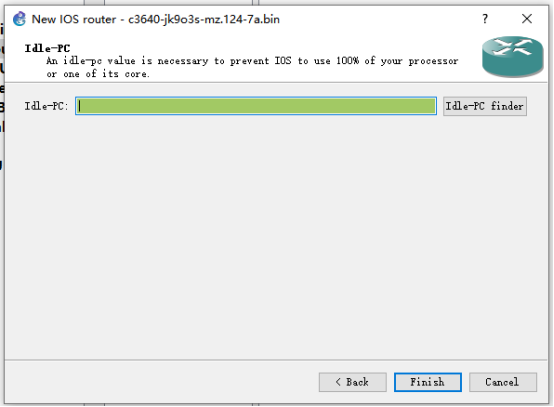

Finish
OK

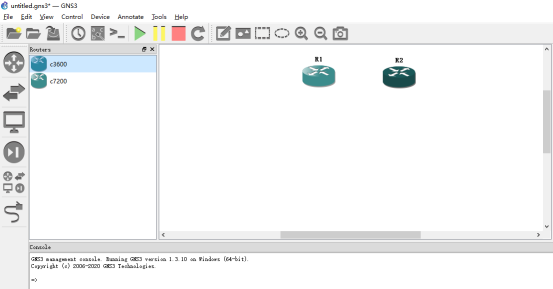

拖动路由器（至少两台，一个为源，另一个为目的）
路由器拖出来之后，它没有板卡，需要我们手动添加进去！
选中设备–>鼠标右键–>Configure

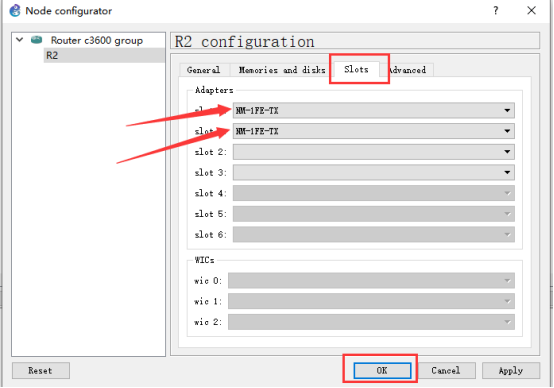

Slots–>添加卡槽–>OK
添加云（与eNSP里的云是对应的！这其实是取决于你的网卡）
做一下云配置
选中设备–>点击鼠标右键–>Configure
Cloud–>WLAN（选择网卡）–>Add–>OK

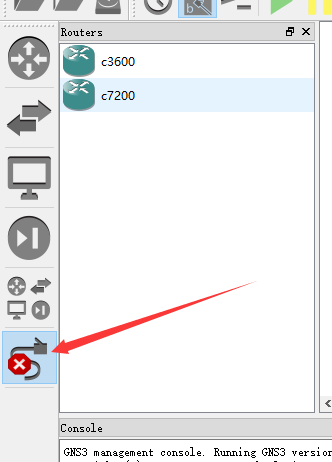

配置好之后，选择连线
链接
又上角点击这图标，会显示接口信息
组播域GNS3与eNSP桥接
eNSP

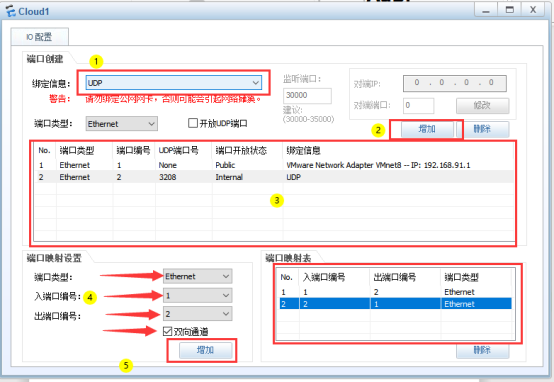

eNSP–>Cloud配置
路由器配上ip地址（需要注意的是，配置同网段的Ip地址）
测试
GNS3-Ping-eNSP的路由器（172.168.1.10ping172.168.1.1）
eNSP172.168.1.1为网关

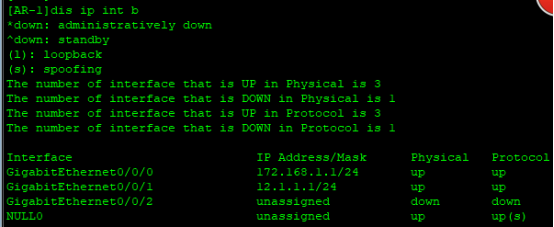

dis ip int b
默认网关（为eNSP的路由ip）
最后拓扑
底层运行ospf协议，全局开启组播， 接口下使用dm模式；
AR-3设备；要注意进接口和出接口的方向
AR-1查看ip

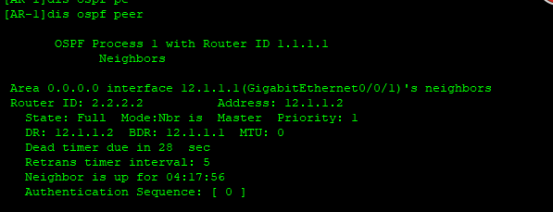

查看ospf邻居关系

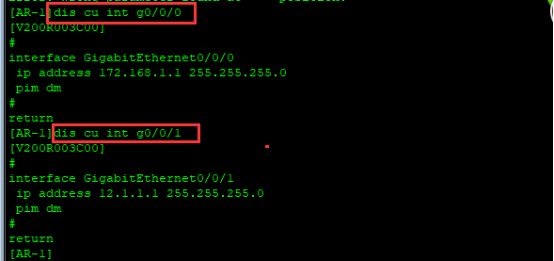

查看接口g0/0/0、g0/0/1
其他设备同理！
R2设备show ip route
GNS3组播源ping组播接收者
Ping通
R1 ping 239.1.1.1 repeat 10

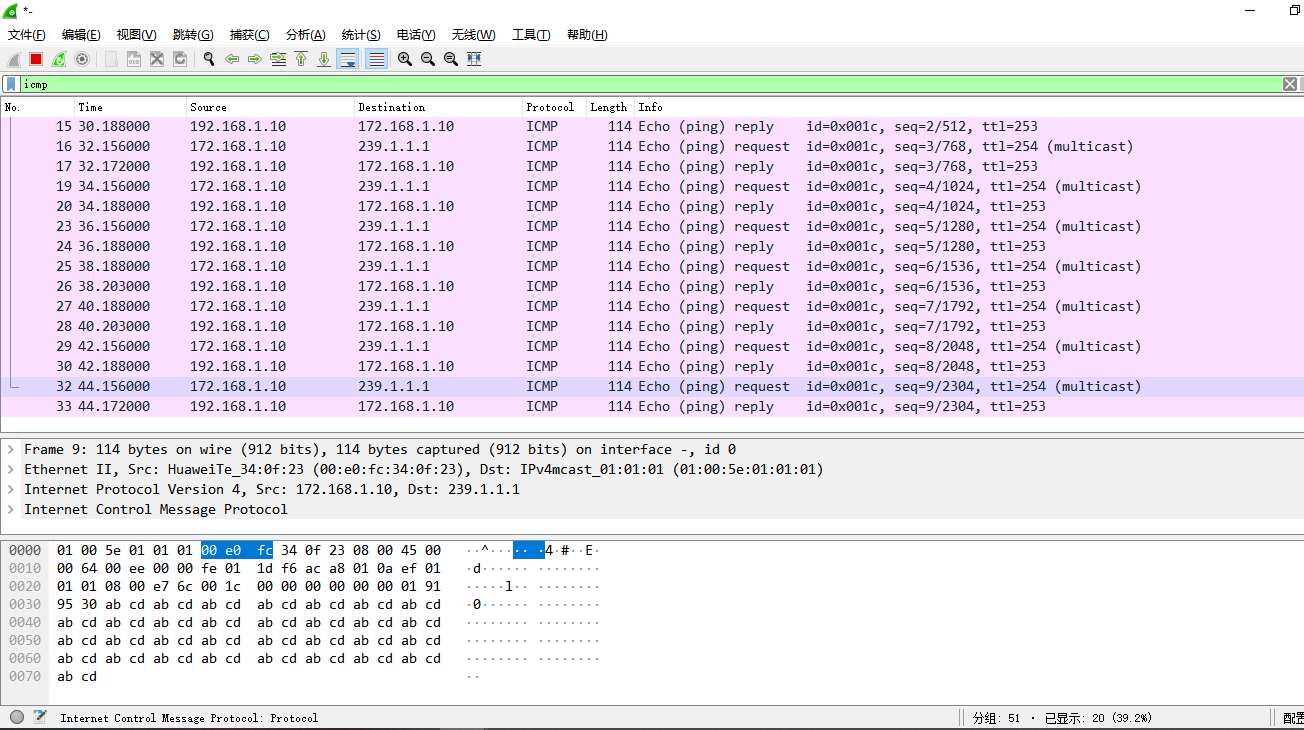

在AR-2的g0/0/0接口上抓包
