对于使用ViewHolder引起的图片错乱问题，相信大部分人都有遇到过，我也一样，对于解决方法也有所了解，但一直都是知其然不知其所以然。
所以，这次直接把ViewHolder的工作原理，通过简单的demo代码来验证一次，验证后对于图片错乱和闪烁这种问题的成因就很清楚了。

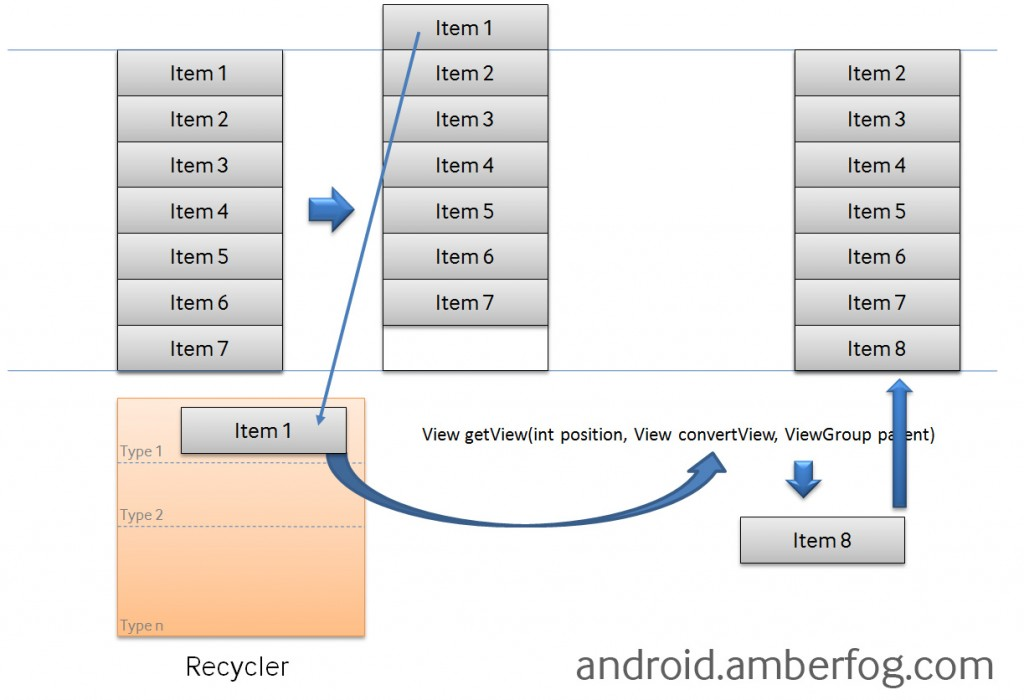

下面先上一副图
这幅图就比较清晰的画出了ViewHolder的工作原理。
可以看到，图中左上角item1上面有一条蓝色的线，item7下面也有一条蓝色的线，这两条线就是屏幕的上下边缘，我们在屏幕中能看到的内容就是item1~item7。
当我们控制屏幕向下滚动时，屏幕上的变化是，item1离开了屏幕，紧接着item8进入了屏幕，这是我们看到的。在item1离开，item8进入的过程中，还有一个我们看不到的过程。当item1离开屏幕时，它会进入Recycler(反复循环器)构件，然后被放到了item8的位置，成为了我们看到的item8。
通过代码来验证这个变化过程
下面是MainActivity的代码
初始化了12条数据( 这真的是正经数据 ╮(￣▽￣”)╭ )
初始化Adapter并设置到RecyclerView
?
| 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 |
<code class="language-java hljs ">public class MainActivity extends AppCompatActivity {
private RecyclerView recyclerView;
private List<string> mData;
private MyRecyclerAdapter recycleAdapter;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
recyclerView = (RecyclerView) findViewById(R.id.id_recyclerView);
initData();
recycleAdapter = new MyRecyclerAdapter(MainActivity.this, mData);
// ...
recyclerView.setAdapter(recycleAdapter);
// ...
}
private void initData() {
mData = new ArrayList<>();
mData.add("HODV-21194"); //0
mData.add("TEK-080"); //1
mData.add("IPZ-777"); //2
mData.add("MIMK-045"); //3
mData.add("HODV-21193"); //4
mData.add("MIDE-339"); //5
mData.add("IPZ-780"); //6
mData.add("VEC-205"); //7
mData.add("VEMA-113"); //8
mData.add("IPZ-776"); //9
mData.add("MIAD-923"); //10
mData.add("ARM-513"); //11
}
}</string></code>
|
下面是Adapter部分，为了更方便验证，代码非常简单，ViewHolder里面只有一个TextView。
?
| 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 |
<code class="language-java hljs ">public class MyRecyclerAdapter extends RecyclerView.Adapter<myrecycleradapter.myviewholder> {
private static final String TAG = "MyRecyclerAdapter";
private List<string> mData;
private Context mContext;
private LayoutInflater inflater;
public MyRecyclerAdapter(Context context, List<string> data) {
this.mContext = context;
this.mData = data;
inflater = LayoutInflater.from(mContext);
}
@Override
public int getItemCount() {
return mData.size();
}
@Override
public void onViewRecycled(MyViewHolder holder) {
super.onViewRecycled(holder);
Log.d(TAG, "onViewRecycled: "+holder.tv.getText().toString()+", position: "+holder.getAdapterPosition());
}
//填充onCreateViewHolder方法返回的holder中的控件
@Override
public void onBindViewHolder(final MyViewHolder holder, final int position) {
Log.d(TAG, "onBindViewHolder: 验证是否重用了");
Log.d(TAG, "onBindViewHolder: 重用了"+holder.tv.getTag());
Log.d(TAG, "onBindViewHolder: 放到了"+mData.get(position));
holder.tv.setText(mData.get(position));
holder.tv.setTag(mData.get(position));
}
//重写onCreateViewHolder方法，返回一个自定义的ViewHolder
@Override
public MyViewHolder onCreateViewHolder(ViewGroup parent, int viewType) {
Log.d(TAG, "onCreateViewHolder");
View view = inflater.inflate(R.layout.item_layout, parent, false);
return new MyViewHolder(view);
}
static class MyViewHolder extends RecyclerView.ViewHolder {
TextView tv;
public MyViewHolder(View view) {
super(view);
tv = (TextView) view.findViewById(R.id.id_num);
}
}
}</string></string></myrecycleradapter.myviewholder></code>
|
简单了解上面代码的运行逻辑，并关注onCreateViewHolder()、onBindViewHolder()、onViewRecycled()三个方法打印的Log日志，下面通过打印的Log分析验证ViewHolder的创建、释放与复用。

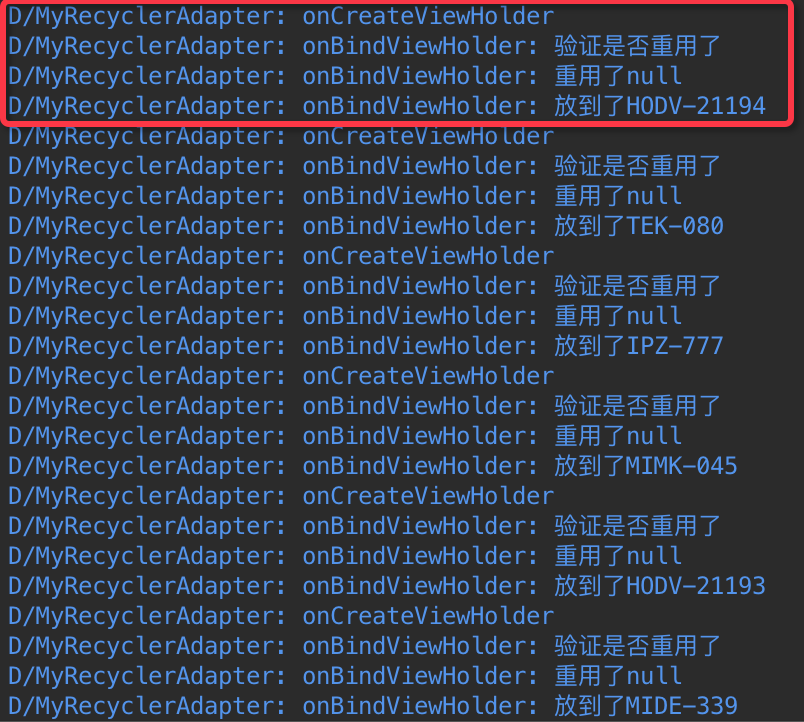

当第一次打开应用加载RecyclerView时，可以观察到在屏幕中我们看到的每一个item都经过onCreateViewHolder()创建了一个ViewHolder对象，textView中的tag都为null。下图中红色框框中的Log可以验证。

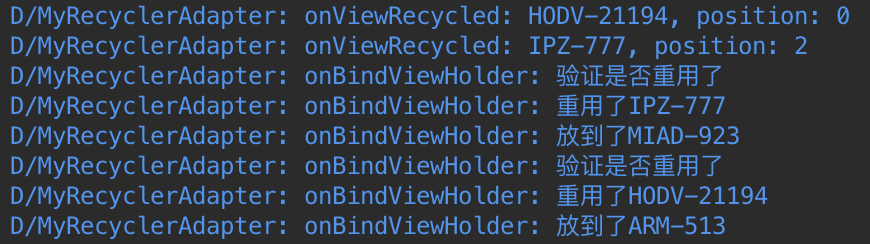

这时候我们往下滚动RecyclerView，再看Log。可可以看到，位置0的数据HODV-21194和位置2的数据IPZ-777所在的ViewHolder被释放，位置10和位置11的数据分别被加载，这个时候，由于onBindViewHolder()在为TextView设置数据前先打印了TextView里面的数据，恰恰就是刚才被回收掉的数据，所以可以验证新绑定的两个ViewHolder对象就是刚才被回收掉的两个ViewHolder。

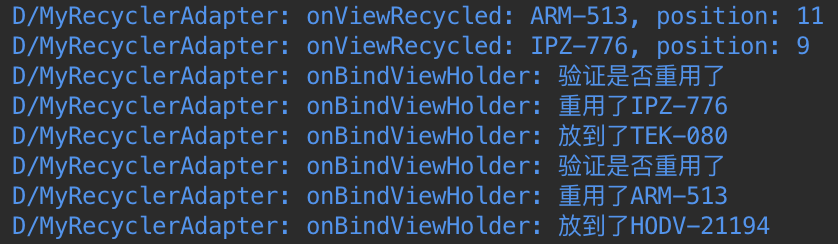

同理，当我们把屏幕再次往上滚动时，在屏幕下面超出显示范围的item会被回收，并重用到上面的item中。下图Log可以看出，位置11和位置9的数据被回收并重用。
查找ViewHolder出现图片错乱的原因
通过上面的内容解释，了解了ViewHolder的重用机制，接下来看一段会出现图片错乱的代码示例。
?
| 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 |
<code class="language-java hljs ">public class MyRecyclerAdapter extends RecyclerView.Adapter<myrecycleradapter.myviewholder> {
private static final String TAG = "MyRecyclerAdapter";
private List<string> mData;
private Context mContext;
private LayoutInflater inflater;
public MyRecyclerAdapter(Context context, List<string> data) {
this.mContext = context;
this.mData = data;
inflater = LayoutInflater.from(mContext);
}
@Override
public int getItemCount() {
return mData.size();
}
@Override
public void onViewRecycled(MyViewHolder holder) {
super.onViewRecycled(holder);
Log.d(TAG, "onViewRecycled: "+holder.imageView.getTag().toString()+", position: "+holder.getAdapterPosition());
}
@Override
public void onBindViewHolder(final MyViewHolder holder, final int position) {
Log.d(TAG, "onBindViewHolder: 验证是否重用了");
Log.d(TAG, "onBindViewHolder: 重用了"+holder.imageView.getTag());
Log.d(TAG, "onBindViewHolder: 放到了"+mData.get(position));
holder.imageView.setTag(mData.get(position));
new AsyncTask<void, bitmap="">() {
@Override
protected Bitmap doInBackground(Void... params) {
try {
URL url = new URL(mData.get(position));
Bitmap bitmap = BitmapFactory.decodeStream(url.openStream());
return bitmap;
} catch (MalformedURLException e) {
e.printStackTrace();
} catch (IOException e) {
e.printStackTrace();
}
return null;
}
@Override
protected void onPostExecute(Bitmap bitmap) {
super.onPostExecute(bitmap);
holder.imageView.setImageBitmap(bitmap);
}
}.execute();
}
@Override
public MyViewHolder onCreateViewHolder(ViewGroup parent, int viewType) {
Log.d(TAG, "onCreateViewHolder");
View view = inflater.inflate(R.layout.item_layout, parent, false);
return new MyViewHolder(view);
}
static class MyViewHolder extends RecyclerView.ViewHolder {
ImageView imageView;
public MyViewHolder(View view) {
super(view);
imageView = (ImageView) view.findViewById(R.id.id_img);
}
}
}</void,></string></string></myrecycleradapter.myviewholder></code>
|
这段代码相对于上一段Adapter的代码改动也比较少，只是把TextView改成了ImageView，并在onBindViewHolder()时异步加载一张网络图片，当加载完毕把图片放置到ImageView中显示。
在不了解ViewHolder重用机制之前，这段代码看似没有什么问题，但事实上这段代码由于ViewHolder重用机制的存在，并不能如期运行。
下面使用这段代码来分析一下场景。
场景A:
1.第一次运行，RecyclerView载入，不做任何触摸操作
2.Adapter经过onCreateViewHolder()创建了上面我们能看到的8个ViewHolder对象，并且在onBind时启动了8条线程加载图片
3.8张图片全部加载完毕，并且显示到对应的ImageView上
4.控制屏幕向下滚动，第1、第2个item离开屏幕可视区域，第9、第10个item进入屏幕可视区域
5.第1、第2个item被回收，重用到第9、第10个item。第9、第10个item显示的图片是第1和第2个item的图片！！！
6.开启了两条线程，加载第9、第10张图片。等待几秒，第9、第10个item显示的图片突然变成了正确的图片！
以上过程是场景A，经过拆分细化，非常容易看出问题所在。如果当前网络速度很快，第6个步骤的加载速度在1秒甚至0.5秒内，就会造成人眼看到的图片闪烁问题出现，第9、第10个item的图片闪了一下变成了正确的图片。
场景B:
1.第一次运行，RecyclerView载入
2.Adapter经过onCreateViewHolder()创建了上面我们能看到的8个ViewHolder对象，并且在onBind时启动了8条线程加载图片
3.7张图片加载完毕，还有1张未加载完(已知图片一加载速度异常慢)
4.控制屏幕向下滚动，第1、第2个item离开屏幕可视区域，第9、第10个item进入屏幕可视区域
5.第1、第2个item被回收，重用到第9、第10个item。闪烁问题不再重复说，第9、第10张图片加载完毕(看上去一切正常)
6.等待几秒，第一张图片终于加载完成，第9个item突然从正确的图片九变成不正确的图片一 ！！！
以上过程是场景B，问题出现在加载第一张图片的线程T，持有了item1的ImageView对象引用，而这张图片加载速度非常慢，直到item1已经被重用到item9后，过了一段时间，线程T才把图片一加载出来，并设置到item1的ImageView上，然而线程T并不知道item1已经不存在且变成了item9，于是，图片发生错乱了。
场景C:
1.第一次运行，RecyclerView载入
2.Adapter经过onCreateViewHolder()创建了上面我们能看到的8个ViewHolder对象，并且在onBind时启动了8条线程加载图片
3.忽略图片加载情况，直接向下滚动，再向上滚动，再向下滚动，来回操作
4.由于离开了屏幕的item是随机被回收并重用的，所以向下滚动时我们假设item1、item3被回收重用到item9、item10，item2、item4被回收重用到item11、item12
5.向上滚动时，item9、item12被回收重用到item1、item2，item10、item11被回收重用到item3、item4
6.多次上下滚动后，停下，最后发现某一个item的图片在不停变化，最后还不一定是正确的图片
以上过程是场景C，问题出现在ViewHolder的回收重用顺序是随机的，回收时会从离开屏幕范围的item中随机回收，并分配给新的item，来回操作数次，就会造成有多条加载不同图片的线程，持有同一个item的ImageView对象，造成最后在同一个item上图片变来变去，错乱更加严重。
解决方法:
解决方法其实有很多种，这里列出两种情况:
当item还在加载图片的过程中，被移出屏幕可视范围，不需要继续加载这张图片了，可以在onRecycled中取消图片的加载。这样就不会造成图片加载完成设置到其他item的ImageView中了。 每一个经过屏幕可视区域的item，加载的图片都要放进缓存中，即使item离开了可视区域，也要加载完毕并放入缓存中，方便下次浏览时能快速加载。每次onBind时对ImageView设置Tag标记，如果Tag标记已经被更改，旧线程加载好的图片不再设置到ImageView中。
当然以上两种情况都别忘了先设置图片占位符，防止回收item的图片直接显示到新item中。
解决方式1 demo代码:
?
| 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 |
<code class="language-java hljs ">public class MyRecyclerAdapter extends RecyclerView.Adapter<myrecycleradapter.myviewholder> {
private static final String TAG = "MyRecyclerAdapter";
private List<string> mData;
private Context mContext;
private LayoutInflater inflater;
public MyRecyclerAdapter(Context context, List<string> data) {
this.mContext = context;
this.mData = data;
inflater = LayoutInflater.from(mContext);
}
@Override
public int getItemCount() {
return mData.size();
}
@Override
public void onViewRecycled(MyViewHolder holder) {
super.onViewRecycled(holder);
AsyncTask asyncTask = (AsyncTask) holder.imageView.getTag(1);
asyncTask.cancel(true);
}
@Override
public void onBindViewHolder(final MyViewHolder holder, final int position) {
//先设置图片占位符
holder.imageView.setImageDrawable(mContext.getDrawable(R.mipmap.ic_launcher));
AsyncTask asyncTask = new AsyncTask<void, bitmap="">() {
@Override
protected Bitmap doInBackground(Void... params) {
try {
URL url = new URL(mData.get(position));
Bitmap bitmap = BitmapFactory.decodeStream(url.openStream());
return bitmap;
} catch (MalformedURLException e) {
e.printStackTrace();
} catch (IOException e) {
e.printStackTrace();
}
return null;
}
@Override
protected void onPostExecute(Bitmap bitmap) {
super.onPostExecute(bitmap);
holder.imageView.setImageBitmap(bitmap);
}
};
holder.imageView.setTag(1,asyncTask);
asyncTask.execute();
}
@Override
public MyViewHolder onCreateViewHolder(ViewGroup parent, int viewType) {
View view = inflater.inflate(R.layout.item_layout, parent, false);
return new MyViewHolder(view);
}
static class MyViewHolder extends RecyclerView.ViewHolder {
ImageView imageView;
public MyViewHolder(View view) {
super(view);
imageView = (ImageView) view.findViewById(R.id.id_img);
}
}
}</void,></string></string></myrecycleradapter.myviewholder></code>
|
解决方式2 demo代码:
?
| 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 |
<code class="language-java hljs ">public class MyRecyclerAdapter extends RecyclerView.Adapter<myrecycleradapter.myviewholder> {
private static final String TAG = "MyRecyclerAdapter";
private List<string> mData;
private Context mContext;
private LayoutInflater inflater;
public MyRecyclerAdapter(Context context, List<string> data) {
this.mContext = context;
this.mData = data;
inflater = LayoutInflater.from(mContext);
}
@Override
public int getItemCount() {
return mData.size();
}
@Override
public void onViewRecycled(MyViewHolder holder) {
super.onViewRecycled(holder);
}
@Override
public void onBindViewHolder(final MyViewHolder holder, final int position) {
//先设置图片占位符
holder.imageView.setImageDrawable(mContext.getDrawable(R.mipmap.ic_launcher));
final String url = mData.get(position);
//为imageView设置Tag,内容是该imageView等待加载的图片url
holder.imageView.setTag(url);
AsyncTask asyncTask = new AsyncTask<void, bitmap="">() {
@Override
protected Bitmap doInBackground(Void... params) {
try {
URL url = new URL(mData.get(position));
Bitmap bitmap = BitmapFactory.decodeStream(url.openStream());
return bitmap;
} catch (MalformedURLException e) {
e.printStackTrace();
} catch (IOException e) {
e.printStackTrace();
}
return null;
}
@Override
protected void onPostExecute(Bitmap bitmap) {
super.onPostExecute(bitmap);
//加载完毕后判断该imageView等待的图片url是不是加载完毕的这张
//如果是则为imageView设置图片,否则说明imageView已经被重用到其他item
if(url.equals(holder.imageView.getTag())) {
holder.imageView.setImageBitmap(bitmap);
}
}
}.execute();
}
@Override
public MyViewHolder onCreateViewHolder(ViewGroup parent, int viewType) {
View view = inflater.inflate(R.layout.item_layout, parent, false);
return new MyViewHolder(view);
}
static class MyViewHolder extends RecyclerView.ViewHolder {
ImageView imageView;
public MyViewHolder(View view) {
super(view);
imageView = (ImageView) view.findViewById(R.id.id_img);
}
}
}</void,></string></string></myrecycleradapter.myviewholder></code>
|
上面的解决方式，是最简单的使用异步线程加载图片，对于加载图片有很多第三方库可以使用，如Picasso、Fresco、Glide等，我们也可以使用这些第三方库来加载图片，但使用第三方库加载的本质还是异步加载，所以如果处理不当也会出现图片闪烁等问题，大家可以使用上面的场景ABC等细化分解的步骤来分析错误，相信很容易就能找到问题。
注意内存泄漏的风险
对于上面的Demo代码，其实是存在内存泄漏风险的，如果需要使用建议把AsyncTask写成静态内部类，以及Adapter初始化时使用ApplicationContext作为参数传入，不要使用Activity作为Context参数。
