KiCad #学习笔记02#| KiCad 设计流程与实际操作

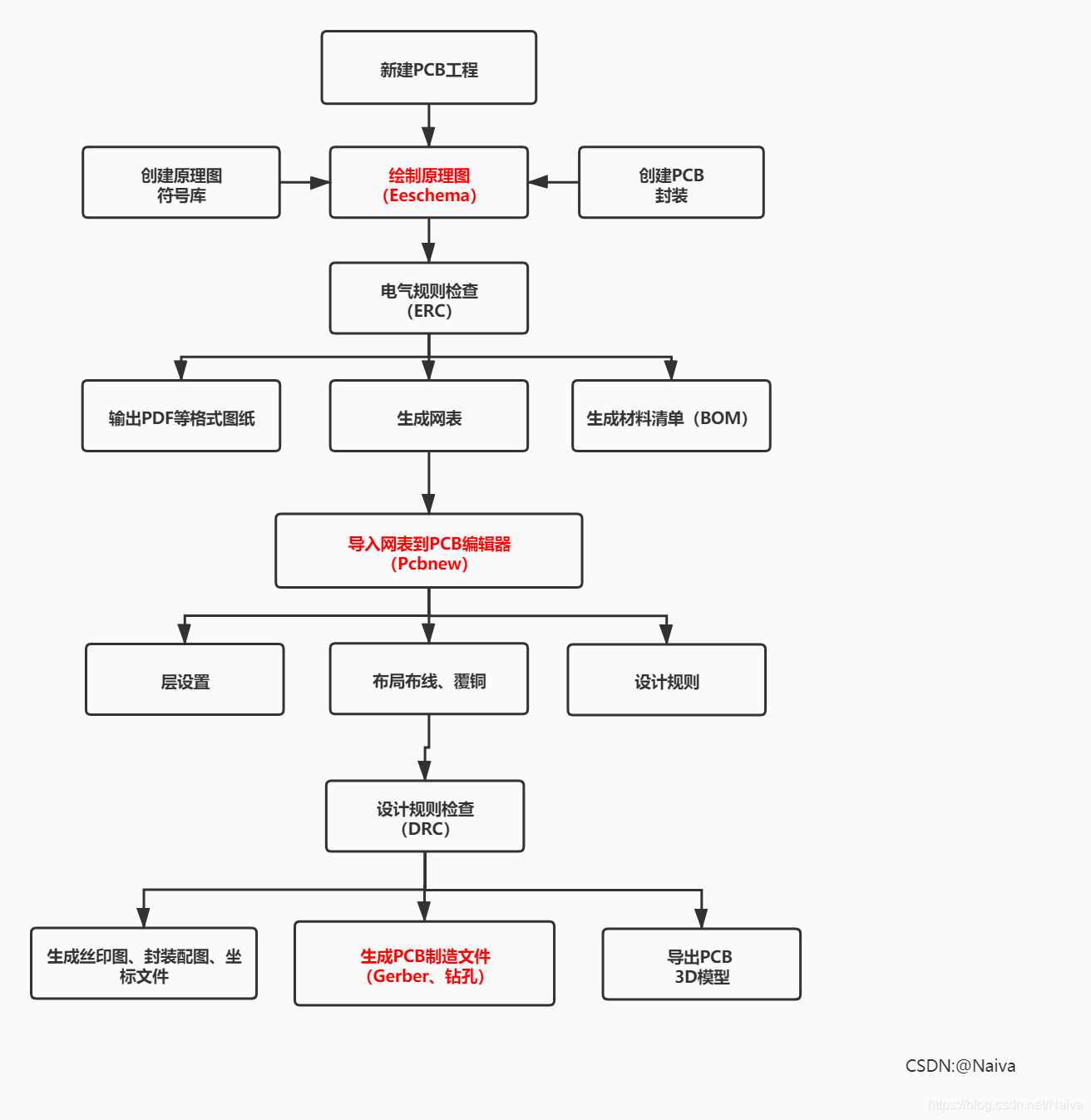

• 两图（原理图、PCB图）
• 两库 （原理图符号库、PCB封装库）

  #硬禾学堂直播笔记#https://class.eetree.cn/live/l_5e315dc3961b3_Go3cObkx
• 绘制原理图
• 绘制PCB
• Gerber文件

1、电路原理图绘制

• 第一步：新建PCB工程文件 - 【文件】- 【新建】 - 【工程】。

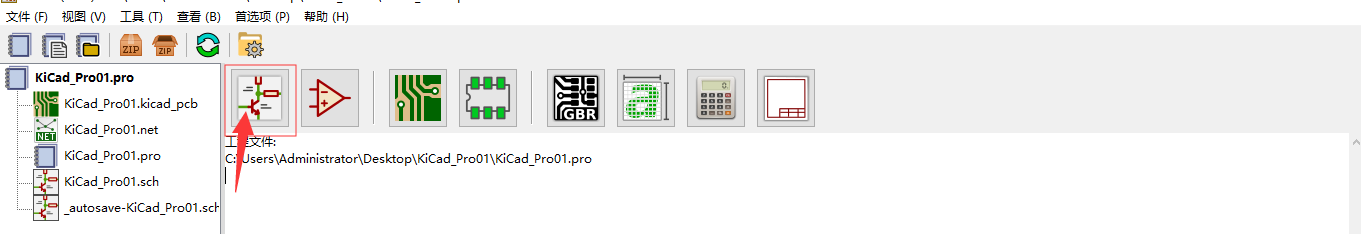

• 第二步：打开原理图编辑器

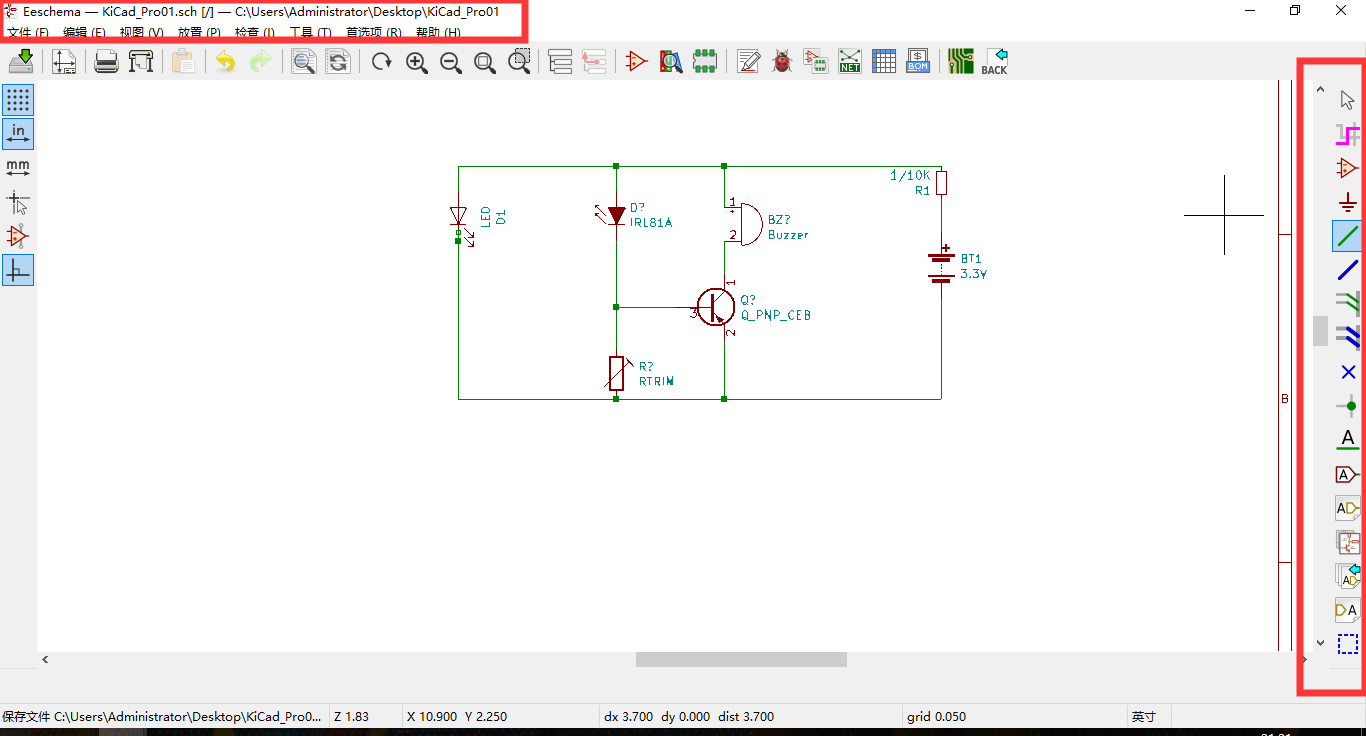

  KiCad 原理图编辑器界面如下图所示。


• 第三步：原理图编辑器基本操作如下

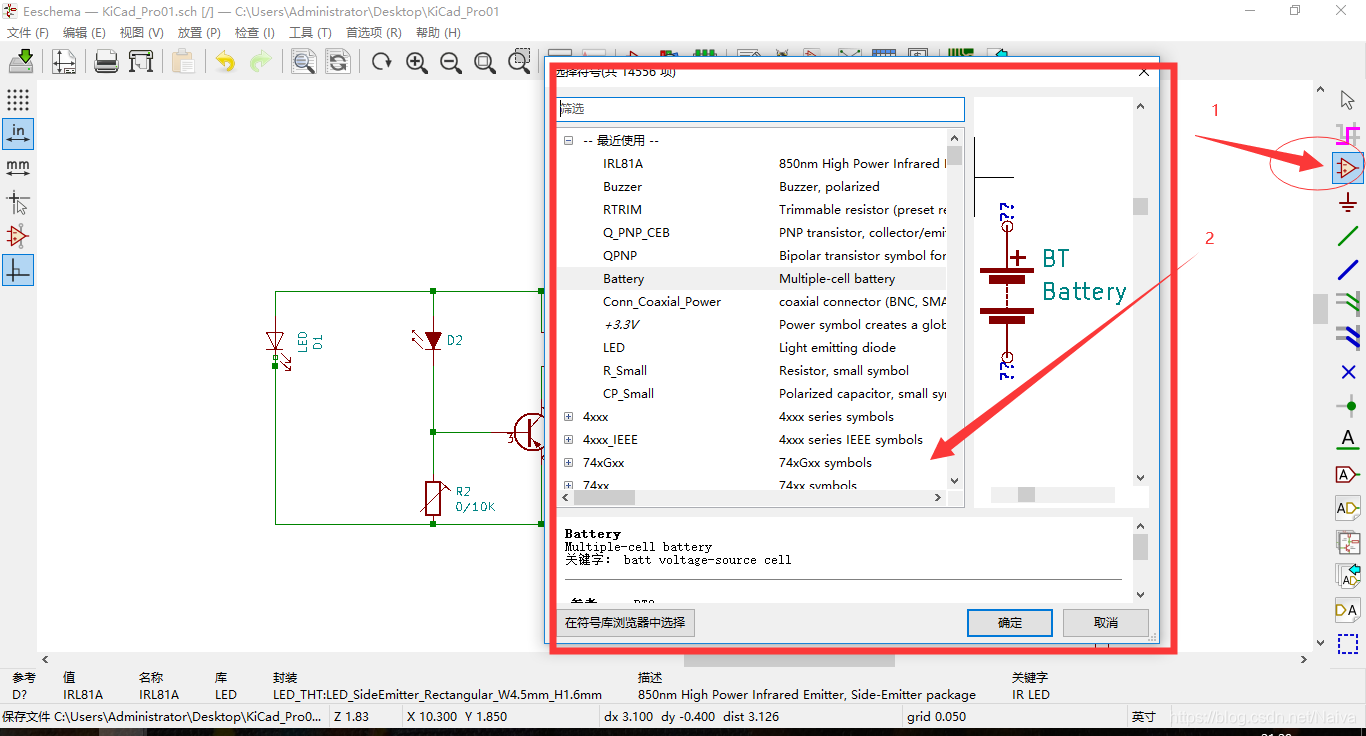

  • 放置元件

  • 元件操作：旋转、移动、编辑值等可以在放置符号模式下鼠标右键（移动、方向、属性、重复、删除等等）选择相应的选项进行操作。

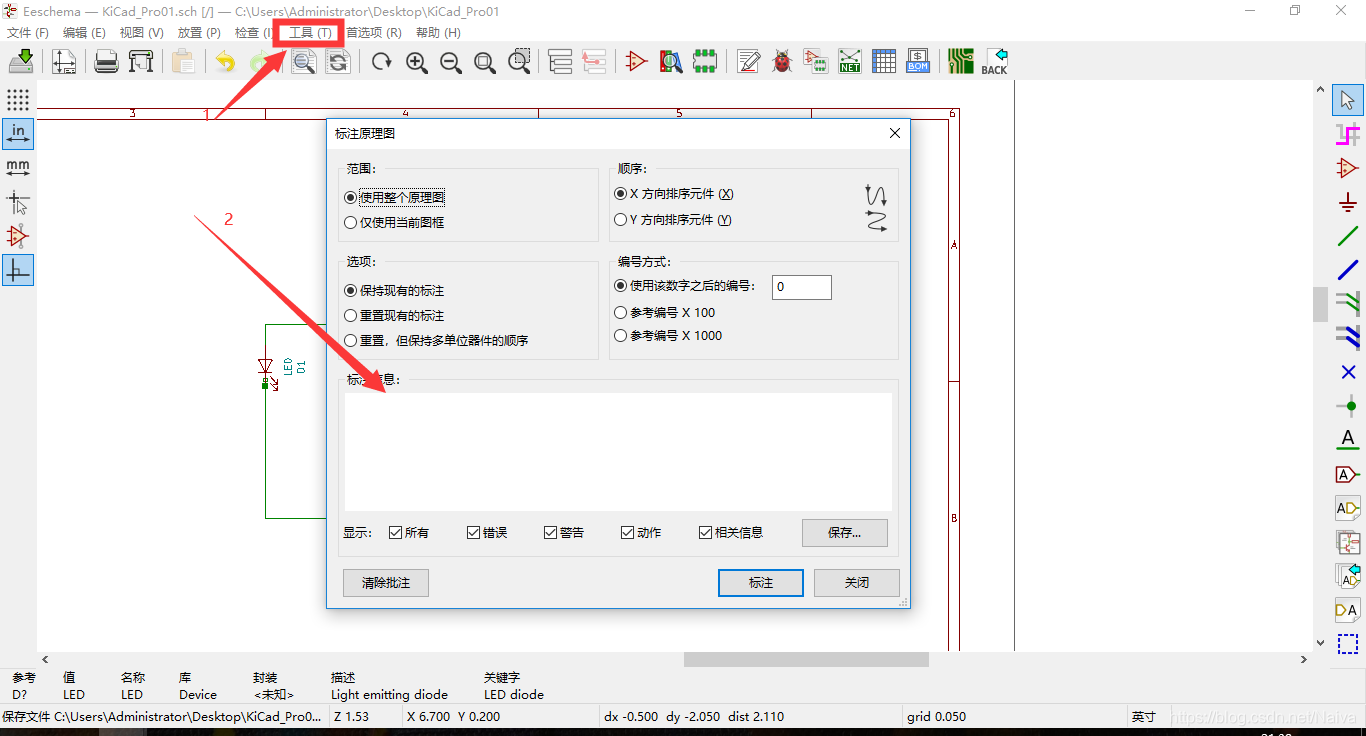

  • 批注原理图：【工具】- 【批注原理图】可对多个元件符号进行编号。


• 第四步：Debug :【检查】 - 【电气规则检查】

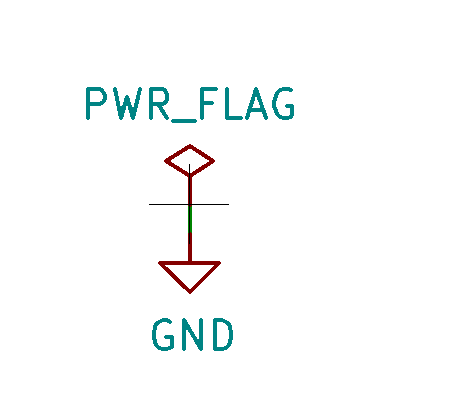

  注意：KiCad 比较特殊的一点，必须要有下面PWR_FLAG POWER接地。


• 第五步：给所有元件分配封装 难点

  • 第一种方式双击元件符号后【符号属性】-【封装】-点击库标识。

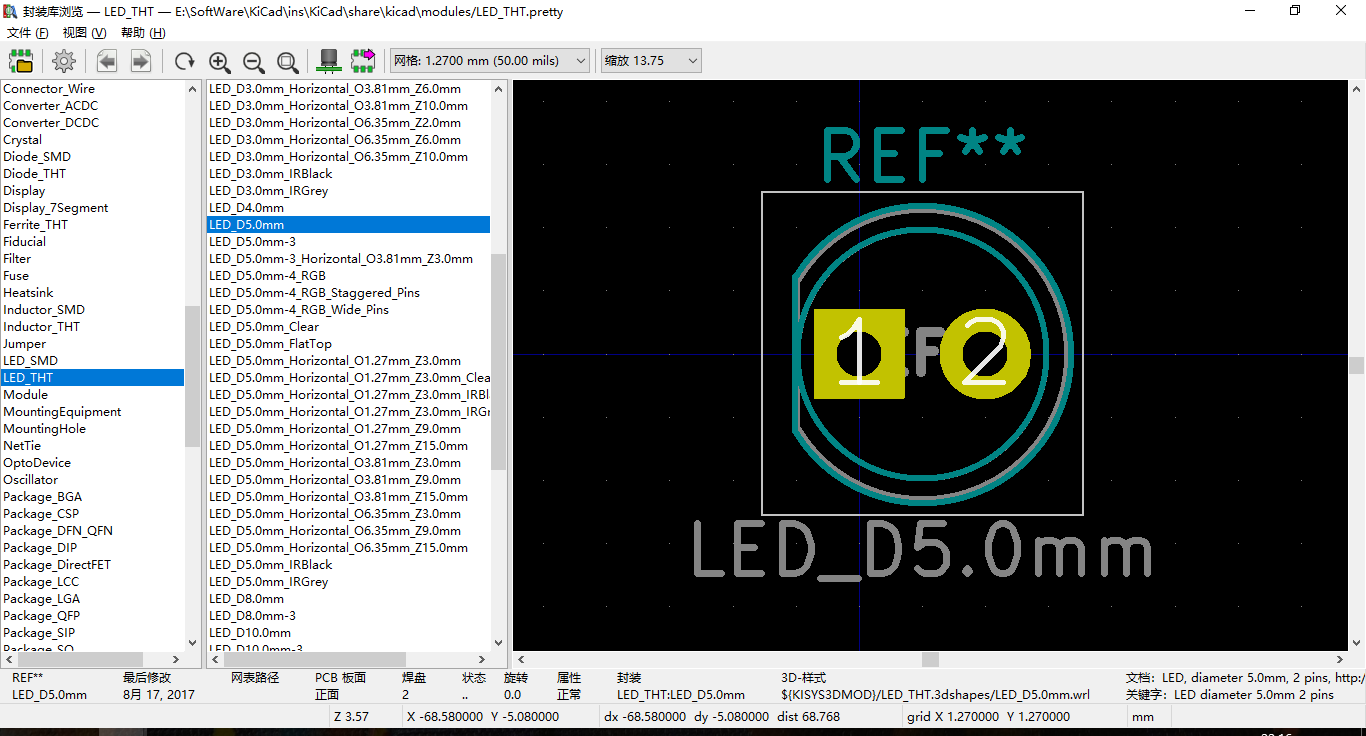

    LED 封装： LED_THT -> LED_D5.0mm

    3D查看器

    （电源连接器：单排和双排,直针和弯针，针脚间距为2.54mm和3.96mm,多种针脚长度。）
    连接器原理图符号：
    封装：
    滑动变阻器：R_POT_TRIM

  • 第二种方式【工具】- 【分配封装】。我暂时还搞不清楚到底是什么封装~~~


• 第六步：生成网表【工具】-【生成网表文件】

(2020/02/02 晚上 22：55)

---

2、PCB原理图布线

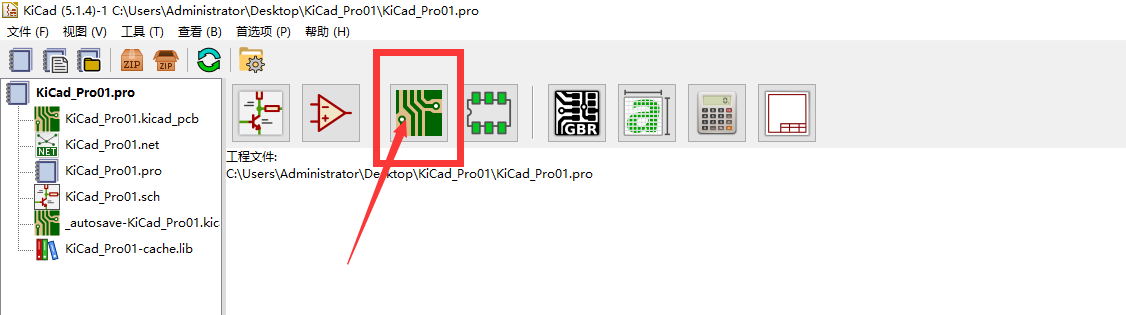

• 打开PCB编辑器


• 加载网表文件【工具】- 【加载网表】


• 元件基本操作：移动、旋转、固定元件等鼠标右键选择对应的选项即可。

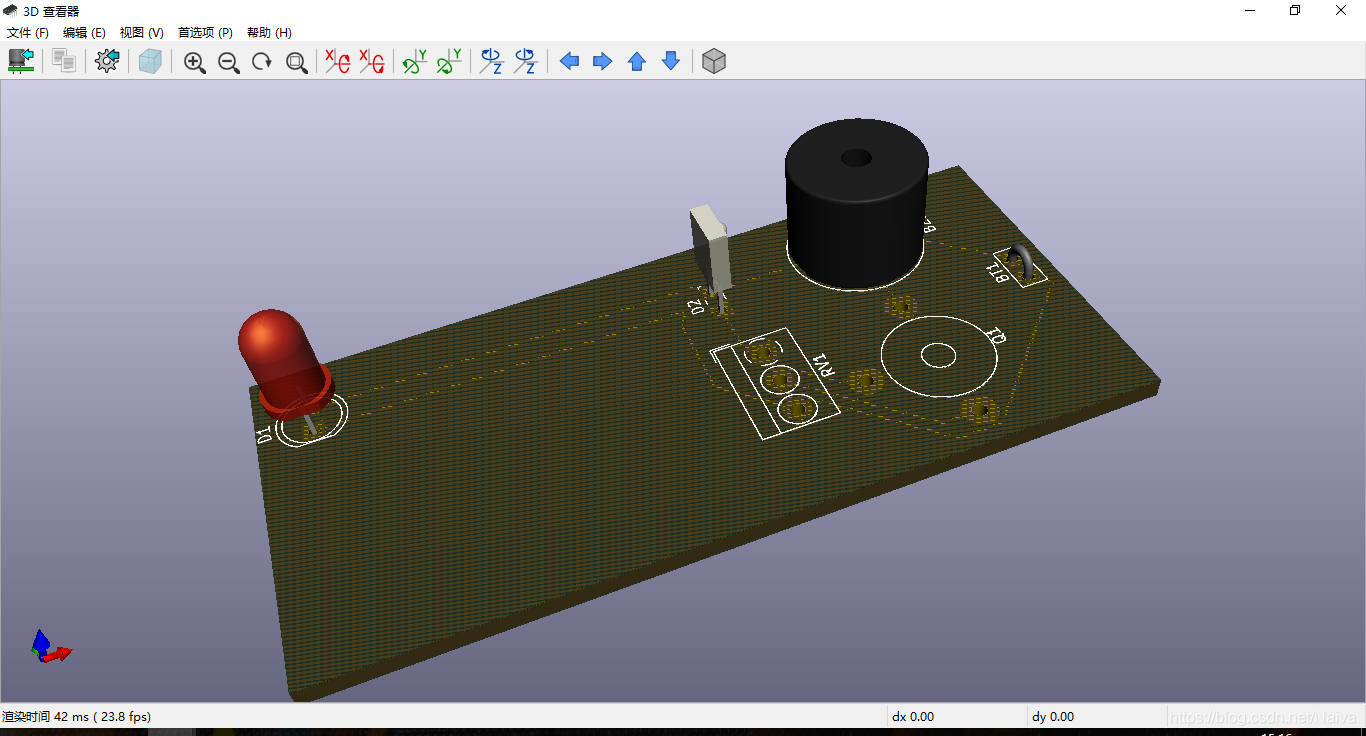

• 3D查看器【视图】-【3D查看器】

• 画电路板边框：【Edge.Cut】-【添加图形线条】工具。

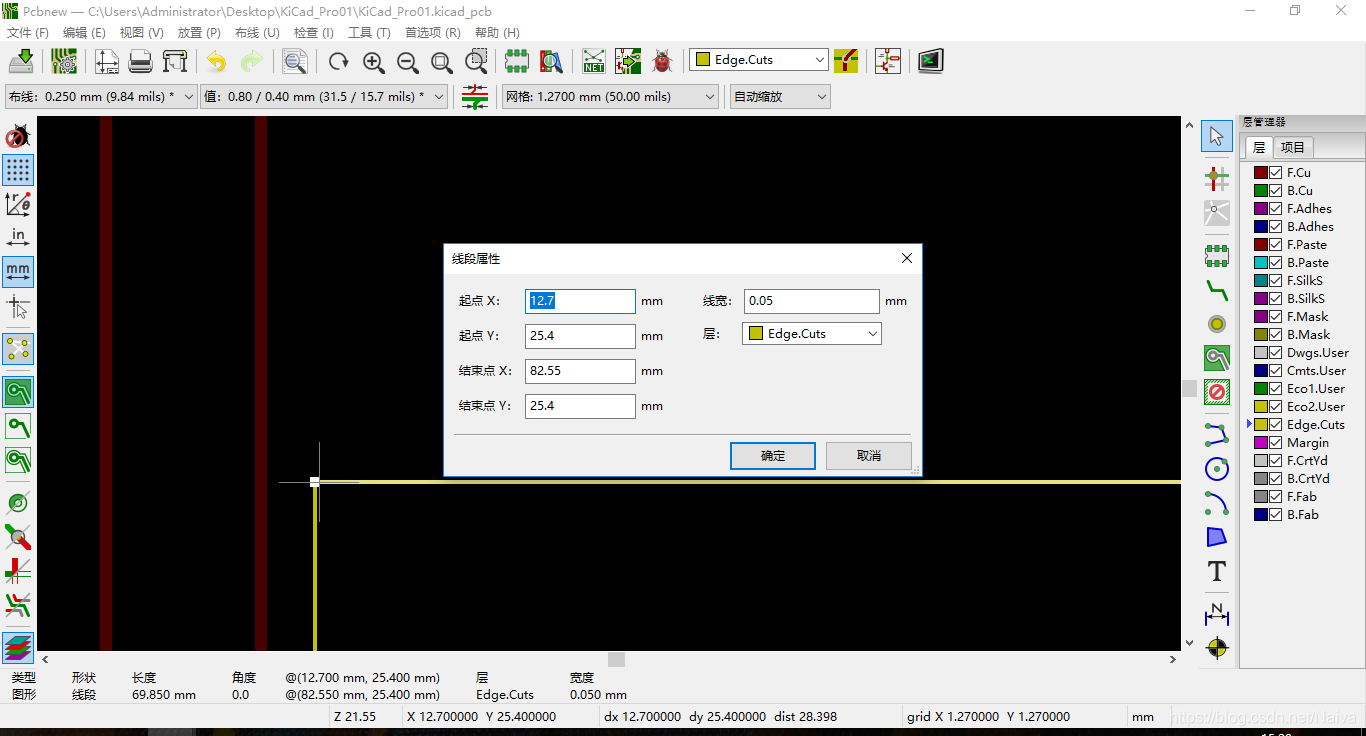

  如果线条弯弯曲曲不美观，可以用鼠标双击线条，修改线条坐标，从而让线条变平滑，如下图所示。

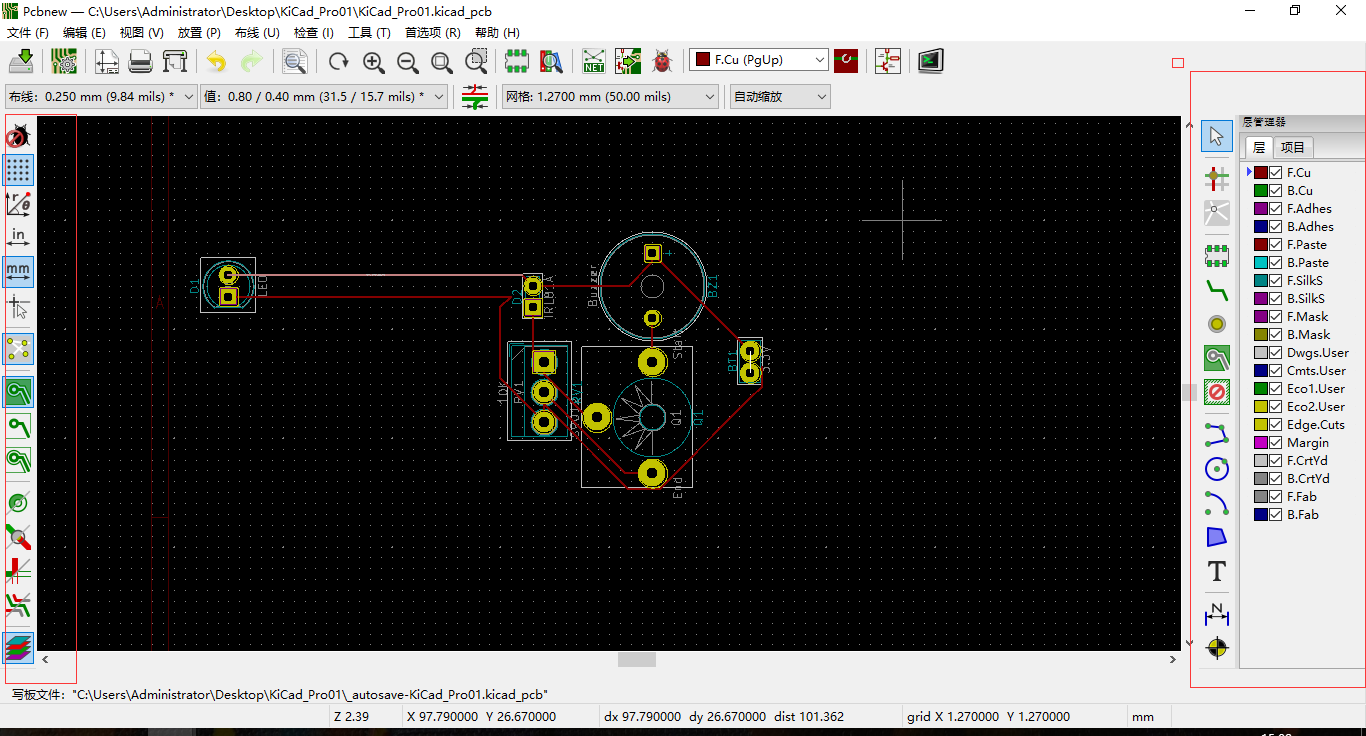

• 布线

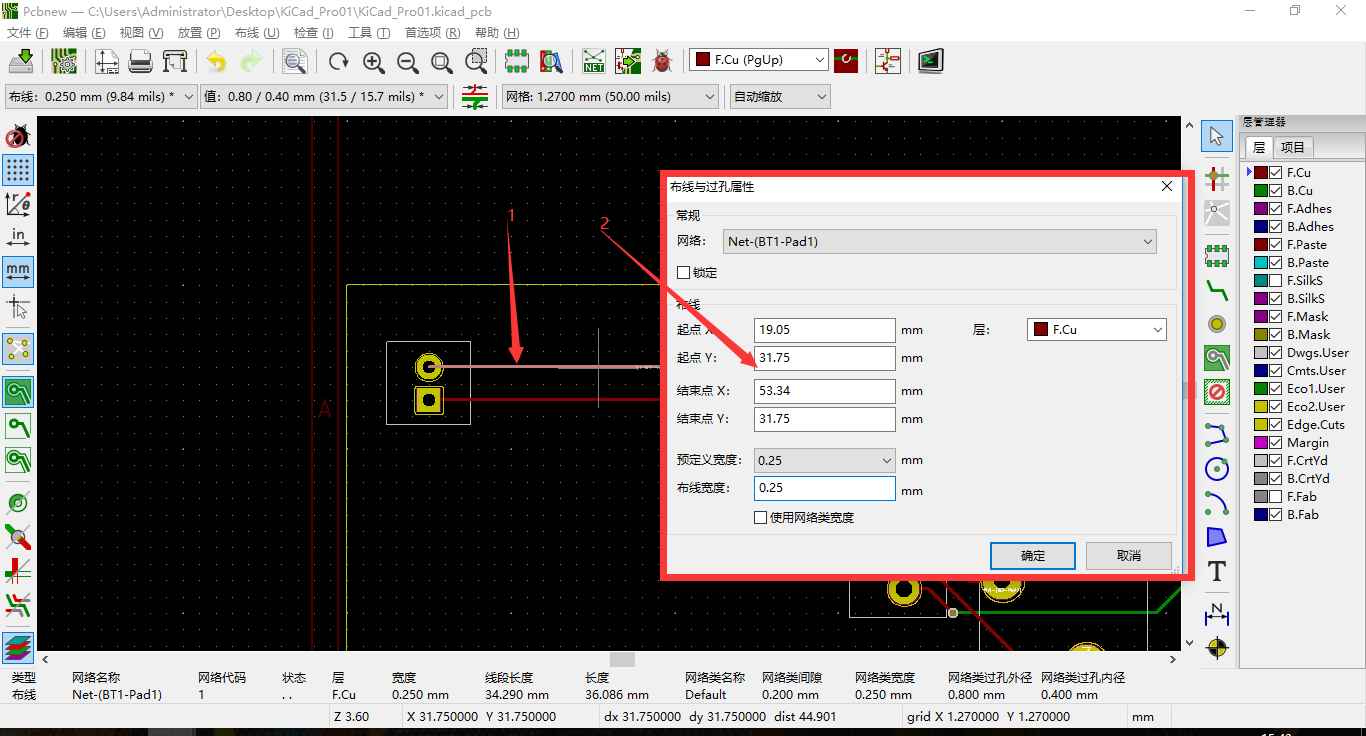

  双击设置布线参数，坐标工具栏中可以设置单位：mm、mil。

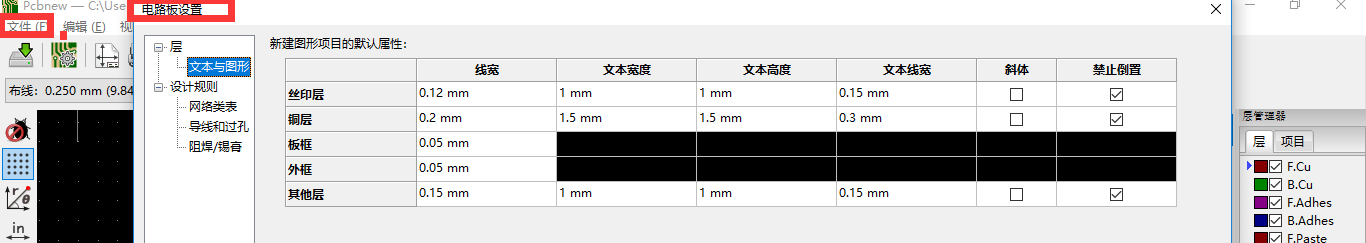

  通过【文件】-【电路板设置】设置电路板布线参数。


• 过孔


• 层：关闭F.Fab让页面更简洁。


• 覆铜
  选择【添加覆铜工具】点击覆铜电路板起点弹出【覆铜属性】方框，设置间隙、边距等属性。

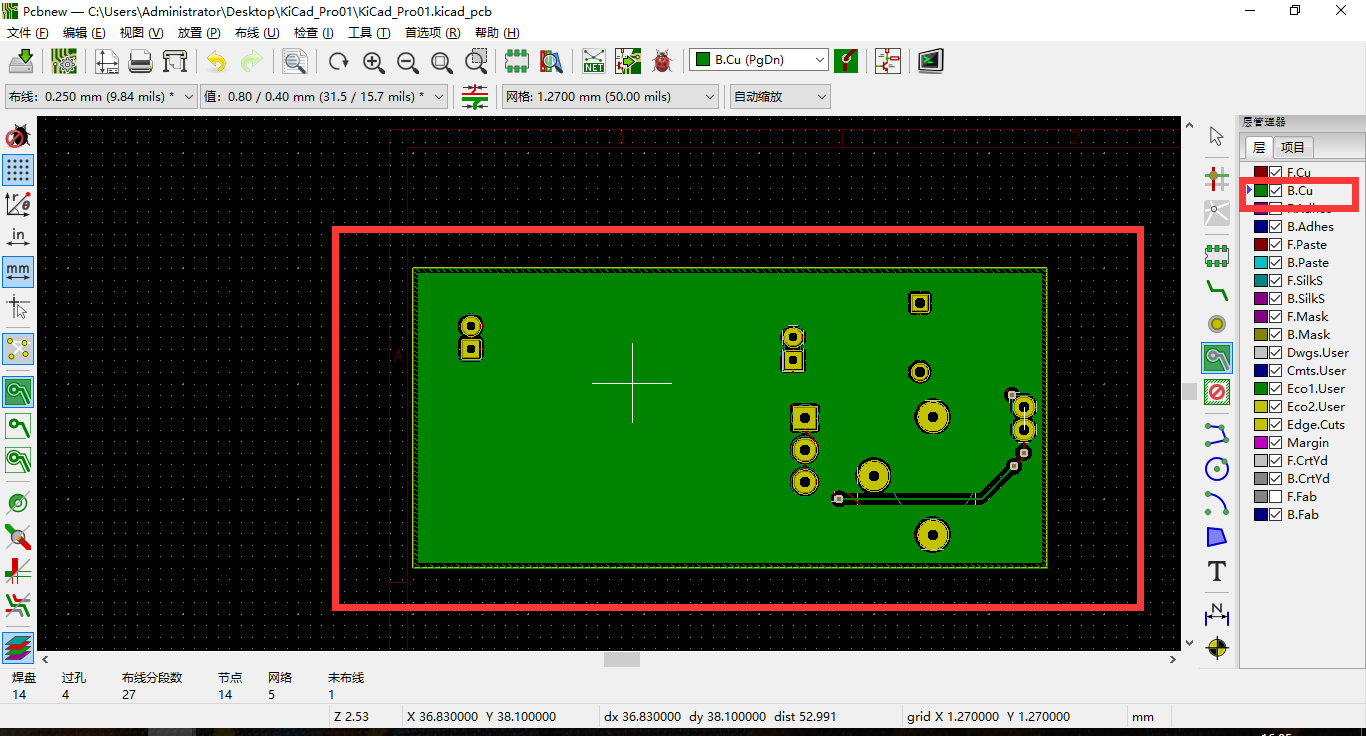

  底层覆铜

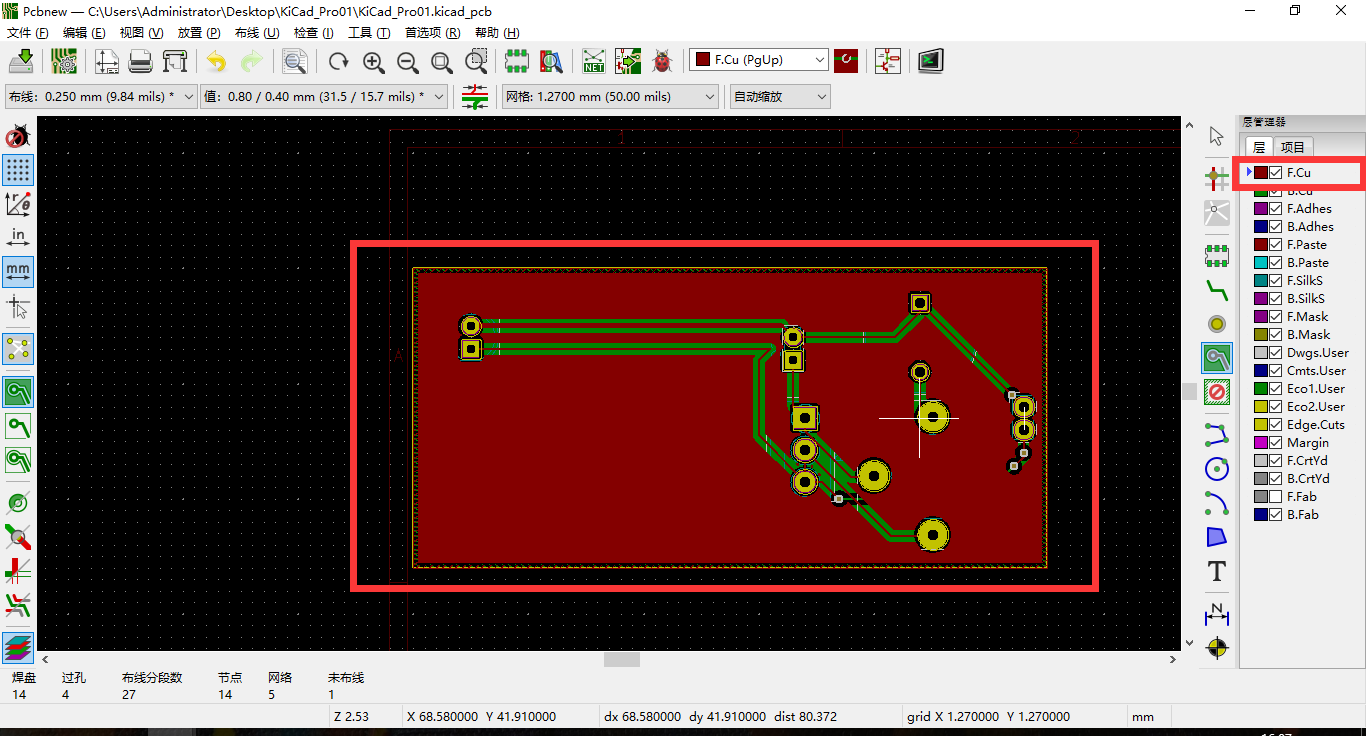

  顶层覆铜


  • 圆角（倒角）
    选择定义电路板边框轮廓层【Edge.Cut】- 【添加圆弧】

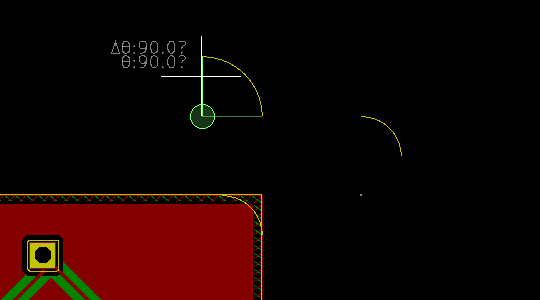

    进入圆弧编辑状态下，鼠标左键点一下确定圆点， 再点击一下确定半径，移动鼠标确定角度，同样，双击圆弧可以对其操作（移动、删除等），如下以90°为例：


（2020/02/03 下午 16：14）

---

3、Gerber文件

• 生成Gerber文件【文件】-【绘制】弹出绘制方框，接着点击【绘制】生成电路板的每层文件。

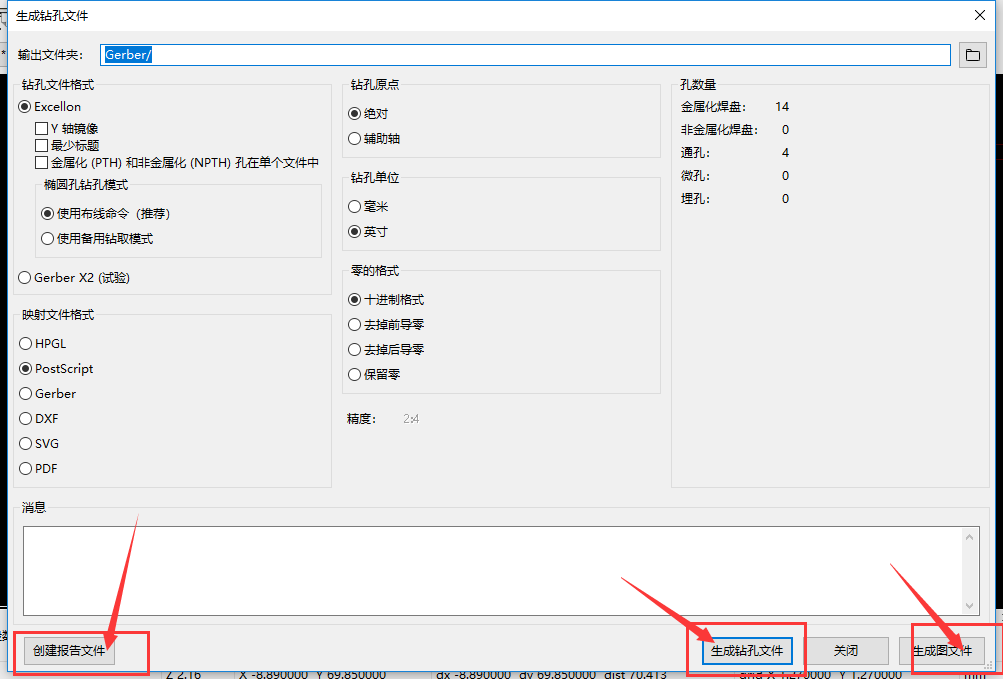

• 生成钻孔文件/图文件/ 报告文件
•

• 查看Gerber

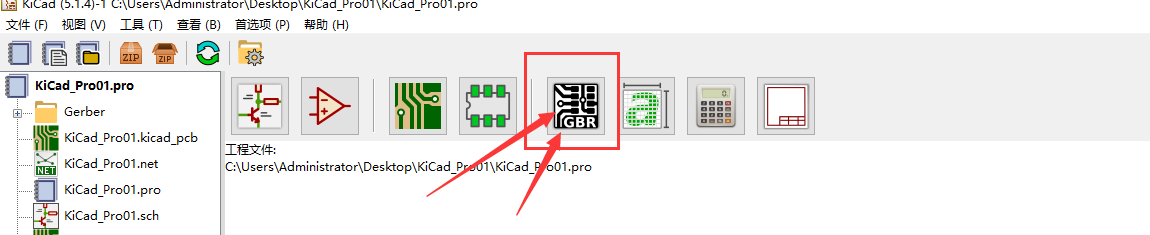

  点击GBR组件，打开Gerber文件。



---

4、KiCad 电路板上放置LOGO

• 生成logo的kicad_mod文件

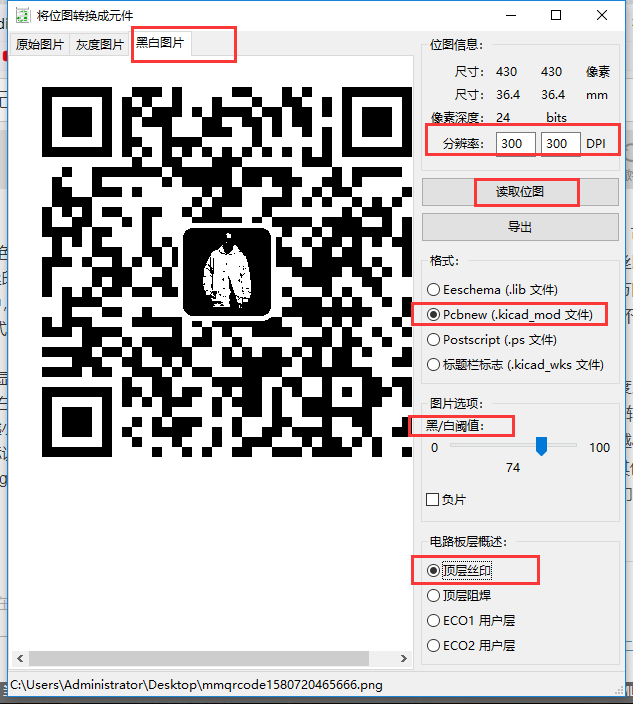

  首先打开KiCad软件包中的Bitmap2Component，点击右侧的打开位图，导入自己的logo图片。

  在上方选项卡中选择 “黑白图片”，可以发现logo变成了黑白单色。黑色的部分不会出现在丝印层上，只有白色的图样会留在丝印上。我们可以在右方的设置中，选择“负片”或者“标准”，这样可以在“镂空”和“不镂空”的图案样式中切换。

  接着左右调节阈值，可以调节显示的清晰度。在要使用的层里保持顶层丝印选中。最后修改右上方X轴Y轴方向的分辨率以修改丝印尺寸。分辨率越大则尺寸越小。

  注意，丝印层上的logo不适宜太大，这样可能遮挡其他丝印标识；也不适宜太小，不然可能PCB板厂无法打印出清晰分辨率的logo。


• 将logo的kicad_mod文件导入封装库

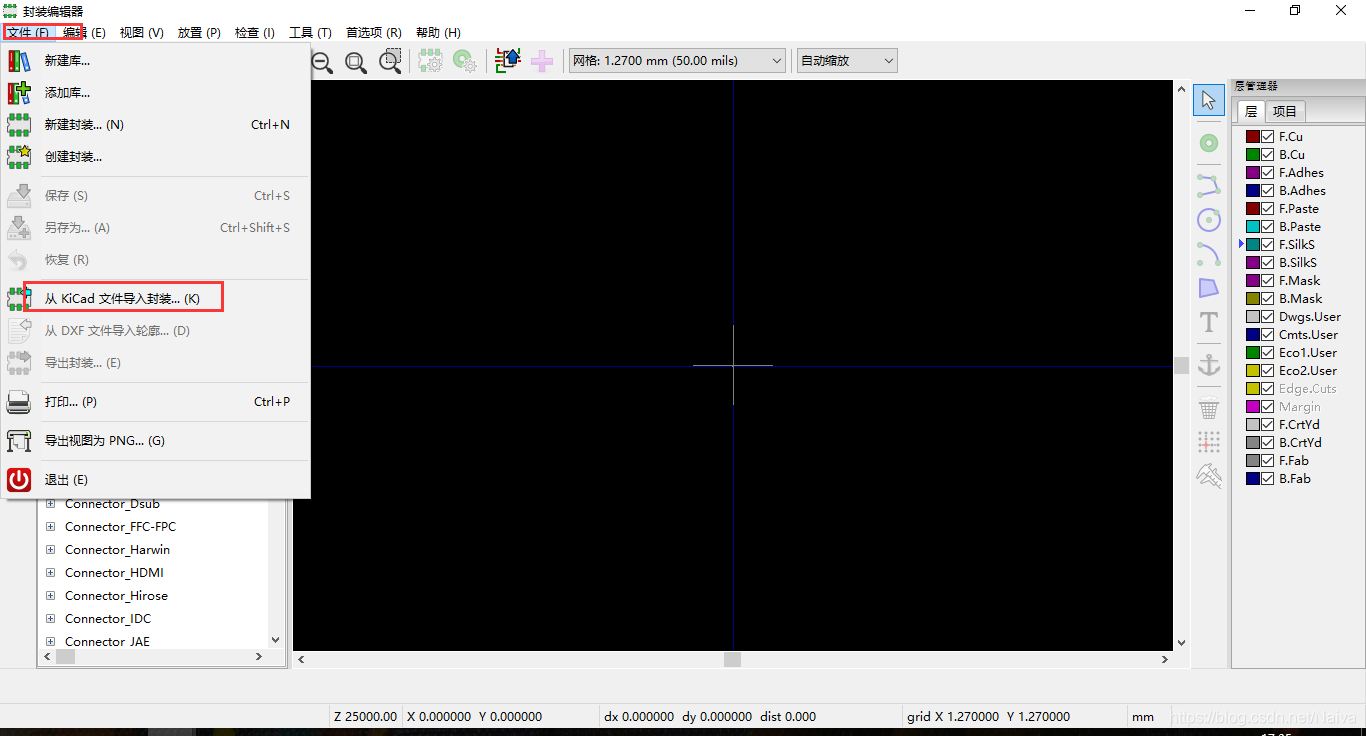

  生成logo图像的封装以后我们可以把它添加到我们的电路板上。而在电路板上添加封装需要我们先把封装保存到项目封装库中。打开KiCad软件包中的PCB封装编辑器，先选择工作库为我们的项目文件库，再在上方工具栏中选择文件->载入封装->从文件导入封装，将我们之前生成的logo.kicad_mod文件导入到工作库中，保存工作库即可。


  【文件】-【新建库】新建一个pcb封装库，命名、保存封装库；保存logo在封装库中。


• 将logo添加到电路板上
  打开项目里的PcbnewPCB编辑器，点击右侧工具栏的 添加封装，在搜索框输入刚才封装的名称或者直接选择全部列出，选中刚才的logo，放置在电路板上方或下方合理的位置，如图所示：

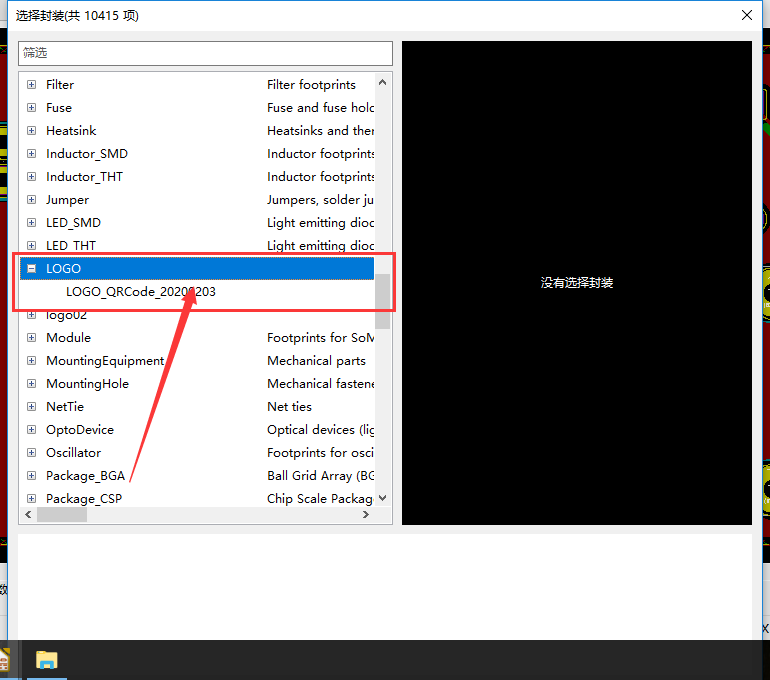

  鼠标左键双击工作界面空白区出现“选择封装封装”对话框。

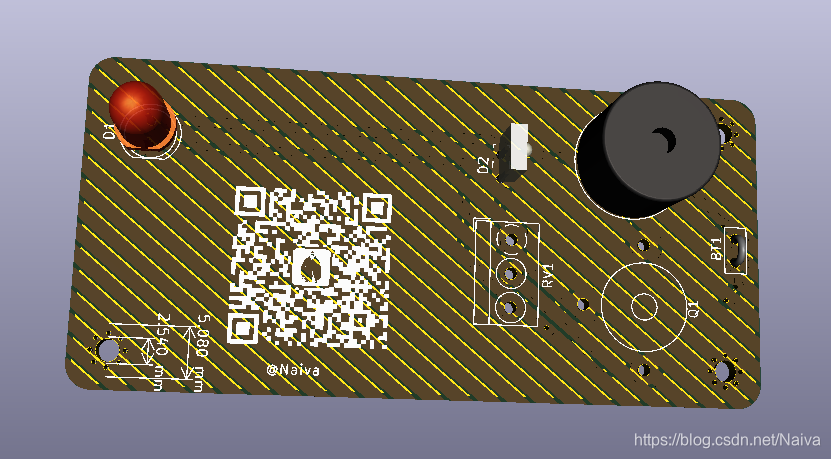

  3D查看器查看实际效果时，发现二维码太大了！原因是分辨率设置问题。将位图导出图片分辨率设置为：600600即可。具体大小根据实际需求而定。

  注意：分辨率设置：600600，实际大小如下。


参考文档

• [1] KiCad进阶中文教程（二）：在电路板上放置自己的Logo

（2020/02/03 下午 17：48）

---

#PCB电路板边框/LOGO/螺丝孔设计#

• 1、LOGO （位图-新建封装-导入封装）
• 2、圆角（圆弧-删除原直角-重连接线）
• 3、螺丝孔（添加封装-【MountingHole】库，该库中有各种尺寸的螺丝孔）

（2020/02/04 晚上 22：42）

---
