步骤1：创建ASP.NET Core Blazor服务器应用程序
介绍
在本文中，我们将详细介绍如何使用HTML5 Canvas Blazor扩展为ASP.NET Core Blazor Web应用程序绘制自己的条形图。
如果您是ASP.NET Core Blazor的新手，请查看我的文章使用VS 2019，.NET Core 3和Web API创建ASP.NET Core Blazor CRUD应用程序
在这里，我计划编写一系列文章。在每篇文章中，我将详细说明如何使用HTML5 Canvas Blazor扩展为ASP.NET Core Blazor Web应用程序绘制自己的图表。
在本系列中，我们将从以下内容开始逐一详细介绍：
- 使用Blazor Canvas扩展的动态条形图
- 使用Blazor Canvas扩展的动态折线图
- 使用Blazor Canvas扩展的动态条形图和折线图
- 使用Blazor Canvas扩展的动态气泡(Bubble)图
背景
使用代码
步骤1：创建ASP.NET Core Blazor服务器应用程序

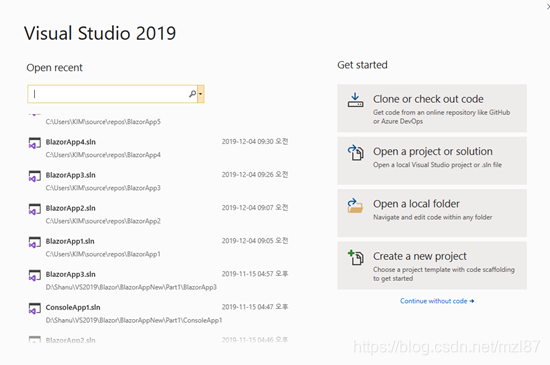

安装上面列出的所有必备组件后，单击桌面上的开始 >> 程序 >> Visual Studio 2019 >> Visual Studio 2019。单击新建 >> 项目。
选择Blazor App，然后单击下一步按钮。
选择您的项目文件夹并输入您的项目名称，然后单击创建按钮。
选择Blazor服务器应用程序。
创建ASP.NET Core Blazor服务器应用程序后，请等待几秒钟。您将在解决方案资源管理器中看到以下结构。
在Data文件夹中，我们可以添加所有模型，DBContext类，服务和控制器，我们将在本文中看到。
在Pages 文件夹中，我们可以添加我们的所有组件files.component文件，都应该有带有文件名的.razor扩展。
在Shared文件夹中，我们可以添加所有左侧菜单表单的NavMenu.razor文件，并从MainLayout.razor文件改变主要内容。
在_Imports.razor文件中，我们可以看到已经添加了所有导入集，以便在所有组件页面中使用。
在App.razor文件中，我们将添加要在浏览器中运行时默认显示的主要组件。Appsertings.json可用于添加连接字符串。
Startup.cs文件是一个重要文件，我们在其中添加所有端点示例（如控制器端点，HTTP客户端），添加服务并在startup 的Configuration方法中使用dbcontext。
运行测试应用程序

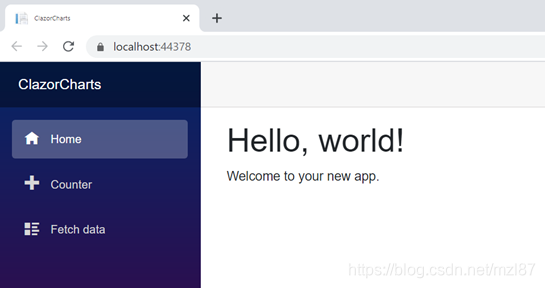

运行应用程序时，我们可以看到左侧具有导航功能，右侧包含数据。我们可以看到，默认示例页面和菜单将显示在Blazor网站上。我们可以使用页面或将其删除，然后从我们自己的页面开始。
步骤2：安装软件包
要在我们的Blazor应用程序中使用Blazor Canvas扩展，我们需要安装以下软件包：
- Blazor.Extensions.Canvas

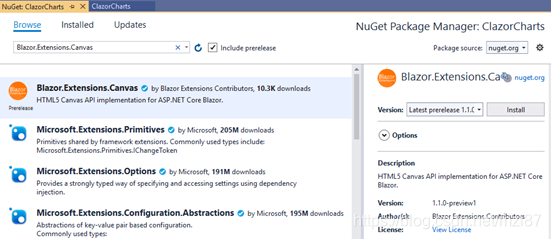

右键单击解决方案，然后单击“管理Nuget”包。搜索所有软件包并安装所有需要的软件包，如下图所示：
安装软件包后，我们可以从“依赖软件包”中进行确认。
注意：添加blazor.extensions.canvas.js文件。
打开_Host.cshtml文件，并在head标记内添加以下代码。
<script src="_content/Blazor.Extensions.Canvas/blazor.extensions.canvas.js"></script>
步骤3：建立模型类别
接下来，我们需要创建Model类以在我们的应用程序中用于绑定条形图中的项目名称和项目计数。

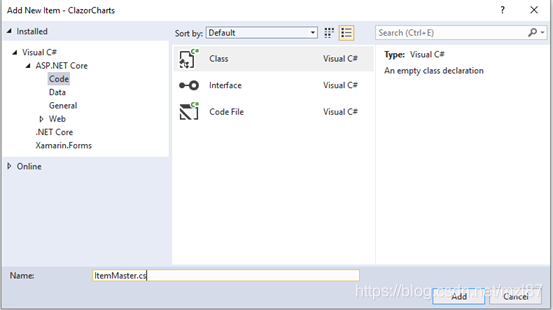

右键单击Data文件夹，然后将新的类文件创建为“ItemMaster.cs ”。
在该类中，我们添加与以下代码相同的属性字段名称：
public String ItemName { get; set; }
public int SaleCount { get; set; }创建服务类
接下来，我们创建ItemMasterService类，以便将图表中的结果与样本项目详细信息绑定在一起，每个项目都具有项目名称和销售数量。为此，我们右键单击Data文件夹，然后单击Add New Item添加我们的ItemMasterService类。
在此类中，我们创建一个方法来获取ItemMaster详细信息，该示例使用5条记录的记录作为项目的名称和每个商品的销售数量作为随机值。
public class ItemMasterService
{
public Task<ItemMaster[]> GetItemMasters()
{
var rng = new Random();
int ivale = 0;
return Task.FromResult(Enumerable.Range(1, 5).Select(index => new ItemMaster
{
ItemName = "itm" + rng.Next(1, 100),
SaleCount = rng.Next(20, 100),
}).ToArray());
}
}步骤4：将服务添加到Startup.cs
我们需要将我们创建的服务添加到Startup.cs的 ConfigureServices方法中。
services.AddSingleton<ItemMasterService>();步骤5：使用客户项目
首先，我们需要添加“ Razor组件”页面。
添加Razor组件
要添加“Razor组件”页面，请在Client项目中右键单击“Pages”文件夹。单击添加 >> 新建项目 >> 选择Razor组件 >>输入您的组件名称。在这里，我们将其命名为DrawingSample.razor。
请注意，所有组件文件都必须具有.razor扩展名。
在Razor Component Page中，我们分为三部分代码，首先是我们导入要在组件中使用的所有引用和模型的Import部分，HTML设计和数据绑定部分，最后是具有调用所有Web API的功能部分绑定到我们的HTML页面中，并执行要在“组件”页面中显示的客户端业务逻辑。
Import 部分
首先，我们在Razor View页面中导入所有必需的支持文件和参考。在这里，我们首先导入了要在我们的视图中使用的Model类，还导入了Blazor Canvas Extension，以便为Blazor应用程序绘制自己的图表控件。
@page "/drawingsample"
@using Blazor.Extensions.Canvas
@using Blazor.Extensions;
@using Blazor.Extensions.Canvas.Canvas2D;
@using ClazorCharts.Data
@inject ItemMasterService MasterServiceHTML设计和数据绑定部分
接下来，我们设计DrawingSample详细信息页面以显示带有商品名称和每个商品销售数量的条形图。在这里，我们在Blazor HTML设计部分中添加了Blazor Extension HTML5画布，以绘制条形图。
<h3>Shanu - Draw Bar Chart using Blazor Canvas Extensions</h3>
<hr />
<BECanvas Width="500" Height="500" @ref="_canvasReference"></BECanvas>函数(Function)部分
函数(Function)部件，用于获取服务结果并将结果绑定到数组中，并绘制和绘制用于显示条形图的值。
在这里，我们首先声明ItemsArray来绑定BarChart中的项目主控的结果。
接下来，我们创建一个string数组作为pirChartColor，从数组中用不同的颜色绘制每个条形图。
在OnInitializedAsync中，我们得到ItemMasterService结果并将结果绑定到中ItemsArrys。
在OnAfterRenderAsync方法中，我们使用C#将对象绘制到Canvas上来绘制条形图。
@code {
private Canvas2DContext _context;
protected BECanvasComponent _canvasReference;
ItemMaster[] itemsArrys;
private static readonly string[] pirChartColor = new[]
{
"#3090C7", "#BDEDFF", "#F9B7FF", "#736AFF", "#78C7C7",
"#B048B5", "#4E387E","#7FFFD4", "#3EA99F", "#EBF4FA", "#F9B7FF", "#8BB381",
};
protected override async Task OnInitializedAsync()
{
itemsArrys = await MasterService.GetItemMasters();
}
protected override async Task OnAfterRenderAsync(bool firstRender)
{
int lastend = 0;
int xSpace = 10;
int XvalPosition = xSpace;
int maxDataVal = itemsArrys.Max(row => row.SaleCount);
int widthcalculation =
(Convert.ToInt32(_canvasReference.Width) - 100) / itemsArrys.Length;
int chartHeight = Convert.ToInt32(_canvasReference.Height) - 40;
this._context = await this._canvasReference.CreateCanvas2DAsync();
int colorval = 0;
// Draw the axises
await this._context.BeginPathAsync();
await this._context.MoveToAsync(xSpace, xSpace);
// first Draw Y Axis
await this._context.LineToAsync(xSpace, chartHeight);
// Next draw the X-Axis
}
}
}导航菜单
现在，我们需要将此新添加的DrawingSample Razor 页面添加到左侧导航中。要添加此内容，请打开“Shared文件夹”，然后打开NavMenu.cshtml页面并添加菜单。
<li class="nav-item px-3">
<NavLink class="nav-link" href="DrawingSample">
<span class="oi oi-list-rich" aria-hidden="true"></span> Bar Chart
</NavLink>

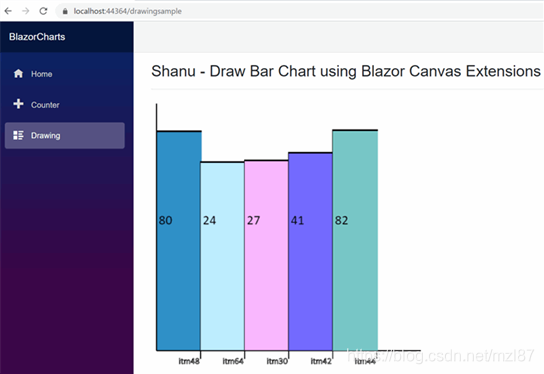

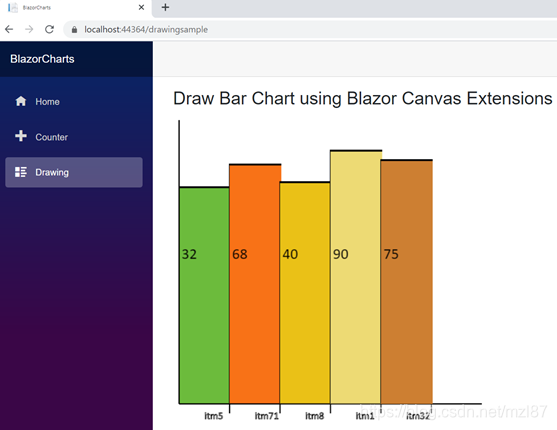

</li>生成并运行应用程序
兴趣点
在此示例中，我们使用了一种简单的方法来显示0至100范围内的条形图。为了适用于任何比例，我们可以找到每个条形的比例并绘制图表。另外，我们可以扩展此图表以绘制图例和其他详细信息。由于这是我们自己的图表，因此我们可以根据需要添加任何功能。
