5 基于共享内存的进程间通信-实验2：使用共享内存对象实现进程同步

5 基于共享内存的进程间通信-实验2：使用共享内存对象实现进程同步

一．实验目的

·使用共享内存对象实现无关进程间通信的方法
·掌握POSIX共享内存对象的使用方法

二．实验背景

·共享内存的基础是内存映射

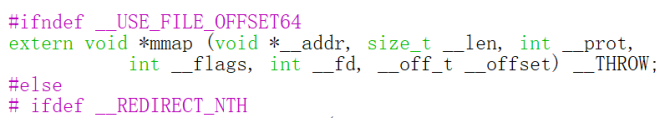

·用户进程建立内存映射的操作函数时mmap，其原型：
#include <sys/mman.h>

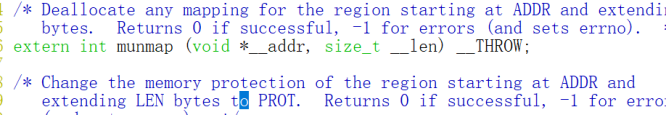

·调用munmap 函数会删除创建的映射区域；其函数原形：

·调用msync来执行同步，其函数原形：

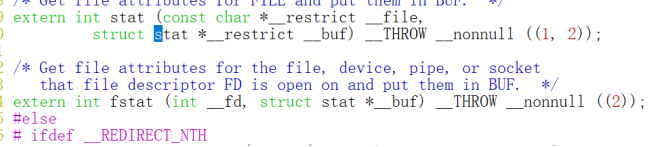

·stat和fstat 两个函数获取文件的信息：

·POSIX提供两种在无关进程间共享内存区的方法：内存文件映射、共享内存对象

三．关键代码及分析

打开和搬销POSIX共享内存对象的函数如下：

      int shm_open(const char * name, int oflag, mode_t mode);
      int shm_unlink(const char * name);

Shm_open函数创建并打开个可用于无关进程使用的POSIX共享内存对象，其名称为name， oflag参数可以为O_RDONLY或者O_RDWR.但二者必选其一，在此基础上还可以选择O_CREAT、O_EXCL、O_TRUNC等标识。Shm_unlink则执行与shm_open相反的操作，删除指定名称的POSIX共享内存对象。普通文件或共享内存对象的大小都可以通过调用ftruncate 函数修改，其原型如下:

      int ftruncate(int fd, off_t length);

  其中fd是要调整的文件描述符, length是以字节为单位指定的调整后的文件长度。

基于POSIX共享内存区对象的个示例如下,其中 shm-posix-producer程序利用共享内存对象向shm-posix-consumer发送消息，后者接收到消息后将其显示在标准输出设备上。

int main()
{
	const int SIZE = 4096;
	const char *name = "OS";
	const char *message0= "Studying ";
	const char *message1= "Operating Systems ";
	const char *message2= "Is Fun!";

	int shm_fd;
	void *ptr;

	/* create the shared memory segment */
	shm_fd = shm_open(name, O_CREAT | O_RDWR, 0666); //创建打开共享内存对象

	/* configure the size of the shared memory segment */
	ftruncate(shm_fd,SIZE);   // 调整共享内存对象的指定大小

	/* now map the shared memory segment in the address space of the process */
	ptr = mmap(0,SIZE, PROT_READ | PROT_WRITE, MAP_SHARED, shm_fd, 0);
	if (ptr == MAP_FAILED) {
		printf("Map failed\n");
		return -1;
	}

	/**
	 * Now write to the shared memory region.
 	 *
	 * Note we must increment the value of ptr after each write.
	 */
	sprintf(ptr,"%s",message0);
	ptr += strlen(message0);
	sprintf(ptr,"%s",message1);
	ptr += strlen(message1);
	sprintf(ptr,"%s",message2);
	ptr += strlen(message2);

	return 0;
}

int main()
{
	const char *name = "OS";
	const int SIZE = 4096;

	int shm_fd;
	void *ptr;
	int i;

	/* open the shared memory segment */
	shm_fd = shm_open(name, O_RDONLY, 0666);
	if (shm_fd == -1) {
		printf("shared memory failed\n");
		exit(-1);
	}

	/* now map the shared memory segment in the address space of the process */
	ptr = mmap(0,SIZE, PROT_READ, MAP_SHARED, shm_fd, 0);
	if (ptr == MAP_FAILED) {
		printf("Map failed\n");
		exit(-1);
	}

	/* now read from the shared memory region */
	printf("%s",ptr);

	/* remove the shared memory segment */
	if (shm_unlink(name) == -1) {
		printf("Error removing %s\n",name);
		exit(-1);
	}

	return 0;
}

producer进程调用shm_open以O_CREAT|O_RDWR方式创建、打开共享内存对象.返回其描述符shm_fd.在调整了共享内存对象shm_fd尺寸为指定大小后，调用mmap将其映射到ptr指向的共享内存区域,映射标志与对象打开时的标志一致，然后使用ptr进行共享内存对象的操作。producer 对共享内存对象的操作是将字符串name和message0一起写入到共性内存对象中。而consumer 程序在调用shm_ open和mmap后则可以直接访问共享内存对象并输出producer写人的内容。

四．实验结果与分析

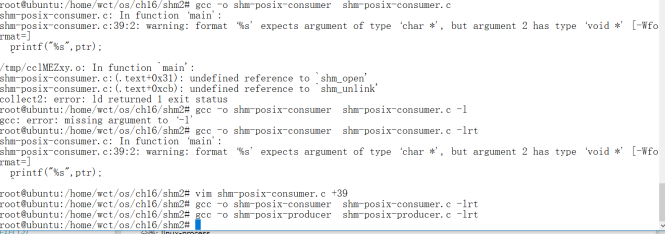

· //编译连接生成可执行程序
· gcc -o shm-posix-consumer shm-posix-consumer.c -lrt
· gcc -o shm-posix-producer shm-posix-producer.c -lrt

· //执行生产的可执行程序
· ./shm-posix-producer
· ./shm-posix-consumer

扫描二维码关注公众号，回复： 8963255 查看本文章

程序中producer和consumer进程是先后运行的，从程序结构上来说producer先向共享内存区域写人数据，然后consumer 输出共享内存区域中的数据。如果producer运行过程中不断向共享内存输人数据,每次输入后consumer可以自动地显示内容.应该怎么做呢?仔细分析，就可以发现这其实是一个单向同步制约问题，可以使用信号量机制来完成。方法是:每次producer写入数据后调用信号量的signal函数,而consumer则在显示共享内存区域内容之前先调用信号量的wait操作函数。

习题：

16-1：

使用内存映射文件时需要先用open函数打开文件，然后调用mmap函数把得到的描述符映射到当前进程地址空间。

16-2：

首先打开一个POSIX IPC对象，然后调用mmap将返回的描述符映射到当前进程的地址空间。打开和撤销POSIX共享内存对象的函数如下：
int shm_open(const char *name,int oflag,mode_t mode);
int shm_unlink(const char *name)

16-3:

将mmap函数的flags参数指定MAP_SHARED|MAP_ANONYMOUS,把fd参数指定为-1，offset参数则忽略。

16-4：

内存映射文件的优点在于可以保密文件，减少I/O操作。内存映射，并不是将文件加载到内存。内存映射首先申请一段地址空间，并映射到物理存储器，而这里的物理存储器就是文件所在的磁盘，类似虚拟内存（pagefile）；当有需要时，程序不需要先把它加到内存，而是直接从磁盘读取。从这里看，IO操作减少了（不需要先加载到内存）。

练习：

//client_pid_fifo.c
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <fcntl.h>
#include <sys/shm.h>
#include <sys/stat.h>
#include <sys/mman.h>
#include <unistd.h>
#include <sys/types.h>
#include <limits.h>

#define DESTTXT  "dest.txt"
#define SOURTXT  "data.txt"
char * NAMEDPIPE

int main()
{
	const int SIZE = 4096;
	const char *name = "OS";

	int shm_fd;
	void *ptr;

	int pipe_fd, sour_fd;
    int count = 0;
    int bytes_sent = 0;
    int bytes_read = 0;
    char buffer[PIPE_BUF + 1];

	int pid = getpid();
	char str2[6] = { 0 };
	char str1[] = {"client_"};
	char str3[] = {"_fifo"};
	sprintf(str2, "%d", pid);


	sprintf(str2, "%d", pid);

	NAMEDPIPE = (char *)malloc(strlen(str1) + strlen(str2) + strlen(str3) +1);

	strcat(NAMEDPIPE, str1);
	strcat(NAMEDPIPE, str2);
	strcat(NAMEDPIPE, str3);

	/* create the shared memory segment */
	shm_fd = shm_open(name, O_CREAT | O_RDWR, 0666);

	/* configure the size of the shared memory segment */
	ftruncate(shm_fd,SIZE);

	/* now map the shared memory segment in the address space of the process */
	ptr = mmap(0,SIZE, PROT_READ | PROT_WRITE, MAP_SHARED, shm_fd, 0);
	if (ptr == MAP_FAILED) {
		printf("Map failed\n");
		return -1;
	}

	/**
	 * Now write to the shared memory region.
 	 *
	 * Note we must increment the value of ptr after each write.
	 */
	sprintf(ptr,"%s",NAMEDPIPE);


    if(access(NAMEDPIPE, F_OK) == -1)
    {
        //管道文件不存在, 创建命名管道
        if(mkfifo(NAMEDPIPE, 0666) != 0)
        {
            fprintf(stderr, "Could not create fifo %s\n", NAMEDPIPE);
            exit(EXIT_FAILURE);
        }
    }

    printf("Process %d opening FIFO O_WRONLY\n", getpid());
    //以只写阻塞方式打开FIFO文件，以只读方式打开数据文件
    pipe_fd = open(NAMEDPIPE, O_WRONLY);
    sour_fd = open(SOURTXT, O_RDONLY);
    if(pipe_fd == -1)
	exit(EXIT_FAILURE);
    if(sour_fd == -1)
	exit(EXIT_FAILURE);
    printf("Process %d result %d\n", getpid(), pipe_fd);
    //从目标文件读取数据
    bytes_read = read(sour_fd, buffer, PIPE_BUF);
    buffer[bytes_read] = '\0';
    while( bytes_read > 0)
    {

           //向FIFO文件写数据
            count = write(pipe_fd, buffer, bytes_read);
            if(count == -1)
            {
                fprintf(stderr, "Write error on pipe\n");
                exit(EXIT_FAILURE);
            }
            //累加写的字节数，并继续读取数据
            bytes_sent += count;
    	    bytes_read = read(sour_fd, buffer, PIPE_BUF);
	    buffer[bytes_read] = '\0';
    }

    close(pipe_fd);
    close(sour_fd);
    printf("Process %d finished, %d bytes sent\n", getpid(), bytes_sent);
    exit(EXIT_SUCCESS);

	return 0;
}

//server_fifo.c
#include <unistd.h>
#include <stdlib.h>
#include <stdio.h>
#include <fcntl.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <limits.h>
#include <string.h>
#include <sys/shm.h>
#include <sys/stat.h>
#include <sys/mman.h>

#define DESTTXT  "dest.txt"
#define SOURTXT  "data.txt"

char NAMEDPIPE[1024] = { 0 };

int main()
{
	const char *name = "OS";
	const int SIZE = 4096;

	int shm_fd;
	void *ptr;
	int i;

	int pipe_fd, dest_fd;
    int count = 0;
    int bytes_read = 0;
    int bytes_write = 0;
    char buffer[PIPE_BUF + 1];

	/* open the shared memory segment */
	shm_fd = shm_open(name, O_RDONLY, 0666);
	if (shm_fd == -1) {
		printf("shared memory failed\n");
		exit(-1);
	}

	/* now map the shared memory segment in the address space of the process */
	ptr = mmap(0,SIZE, PROT_READ, MAP_SHARED, shm_fd, 0);
	if (ptr == MAP_FAILED) {
		printf("Map failed\n");
		exit(-1);
	}

	/* now read from the shared memory region */
	sprintf(NAMEDPIPE, "%s",(char *)ptr);

	/* remove the shared memory segment */
	if (shm_unlink(name) == -1) {
		printf("Error removing %s\n",name);
		exit(-1);
	}

	 //清空缓冲数组
    memset(buffer, '\0', sizeof(buffer));
    //以只读阻塞方式打开管道文件，注意与fifo_write01.c文件中的FIFO同名
    pipe_fd = open(NAMEDPIPE, O_RDONLY);
    if(pipe_fd == -1)
	exit(EXIT_FAILURE);
    printf("Process %d opening FIFO O_RDONLY\n", getpid());
    //以只写方式创建保存数据的文件
    dest_fd = open(DESTTXT, O_WRONLY|O_CREAT, 0644);
    if(dest_fd == -1)
	exit(EXIT_FAILURE);
    printf("Process %d result %d\n",getpid(), pipe_fd);

    do
    {
	 count = read(pipe_fd, buffer, PIPE_BUF);
         //把读取的FIFO中数据保存在文件DESTTXT中
         bytes_write = write(dest_fd, buffer, count);
         bytes_read += count;
    }while(count >0) ;


    close(pipe_fd);
    close(dest_fd);
    printf("Process %d finished, %d bytes read\n", getpid(), bytes_read);
    exit(EXIT_SUCCESS);

	return 0;
}

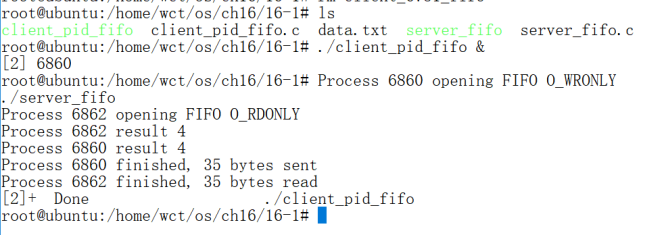

·gcc -o client_pid_fifo client_pid_fifo.c -lrt
·gcc -o server_fifo server_fifo.c -lrt

· ./client_pid_fifo &
·./server_fifo
