开发工具与关键技术：PowerDesigner 后端
作者：陈芝番
撰写时间：2019.5.2
开始使用PowerDesigner创建数据库,首先运行程序,进入主界面，可以在主界面直接创建，也可以在菜单栏上选择File,点击File,弹出下拉框，选择New Model，则会弹出模态框，选择Model types—physical Data Model—physical Diagram,最后选择路径是Microsoft SQL Server2014,点击OK即可。
进入创建窗体，在Toolbox选择Table,单击Table，首先用表格工具创建一个表格模板，然后在创建窗体点击一下，就会出现一个Table窗体，点击几次，就会出现几个Table窗体，右键即可取消。双击进入窗口，写入表的内容，选择主键ID，在Primary key窗口上打钩。

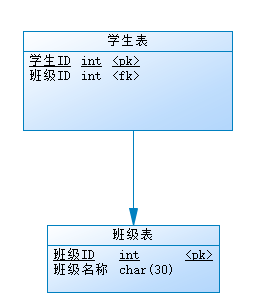

然后把他们之间的关系连接起来，在有菜单栏选择Reference键能,选择对应的关系连接，需知：
- 一对一关系
- 多对一关系
分析表与表之间的关系，
明白那个表连接那个表
连接那个表生成一个外键

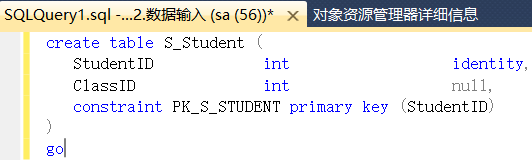

方法（1）双击表，进入窗口选择Preview,复制：
create table S_Student (
StudentID int identity,
ClassID int null,
constraint PK_S_STUDENT primary key (StudentID)
)
Go
接着到SQL Server 2014 Management Studio，新建一个数据库，右键选择新建查询，然后把新建数据放进里面，最后点击执行即可。
执行完成就会新增一个表

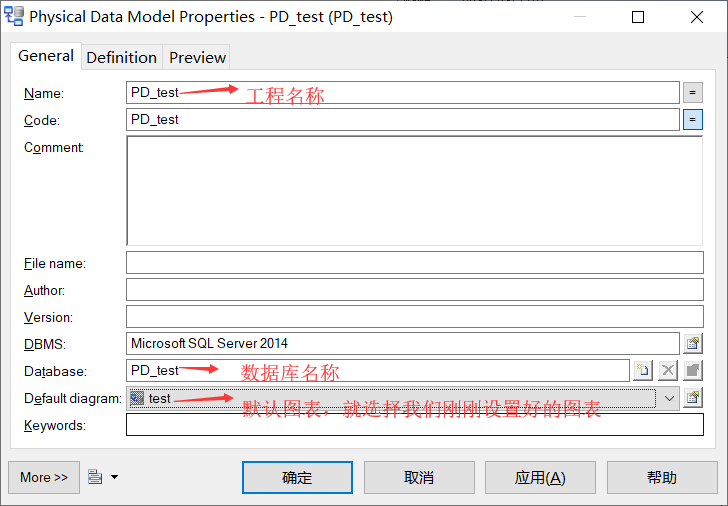

方法（2）现在测试表已经设置好了,接着设置一下我们要生成的数据库吧,这些表都将被创建到该数据库中,我们在设计面板空白处右键—Properties,在弹出的属性设置对话框设置如下:
在此我们对新数据库的设置已经完成,但是在SQL中还是空空如也啊,我们要怎么把这边设计好的结构移植到SQLServer 2014中呢?执行操作:Database—Generate Database,设置好存储过程导出目录和文件名,点击确定即可:
到你的导出目录,就可以看见导出的数据库创建存储过程了,打开SQL,执行一下,
你就会看到数据库被神奇的创建好了

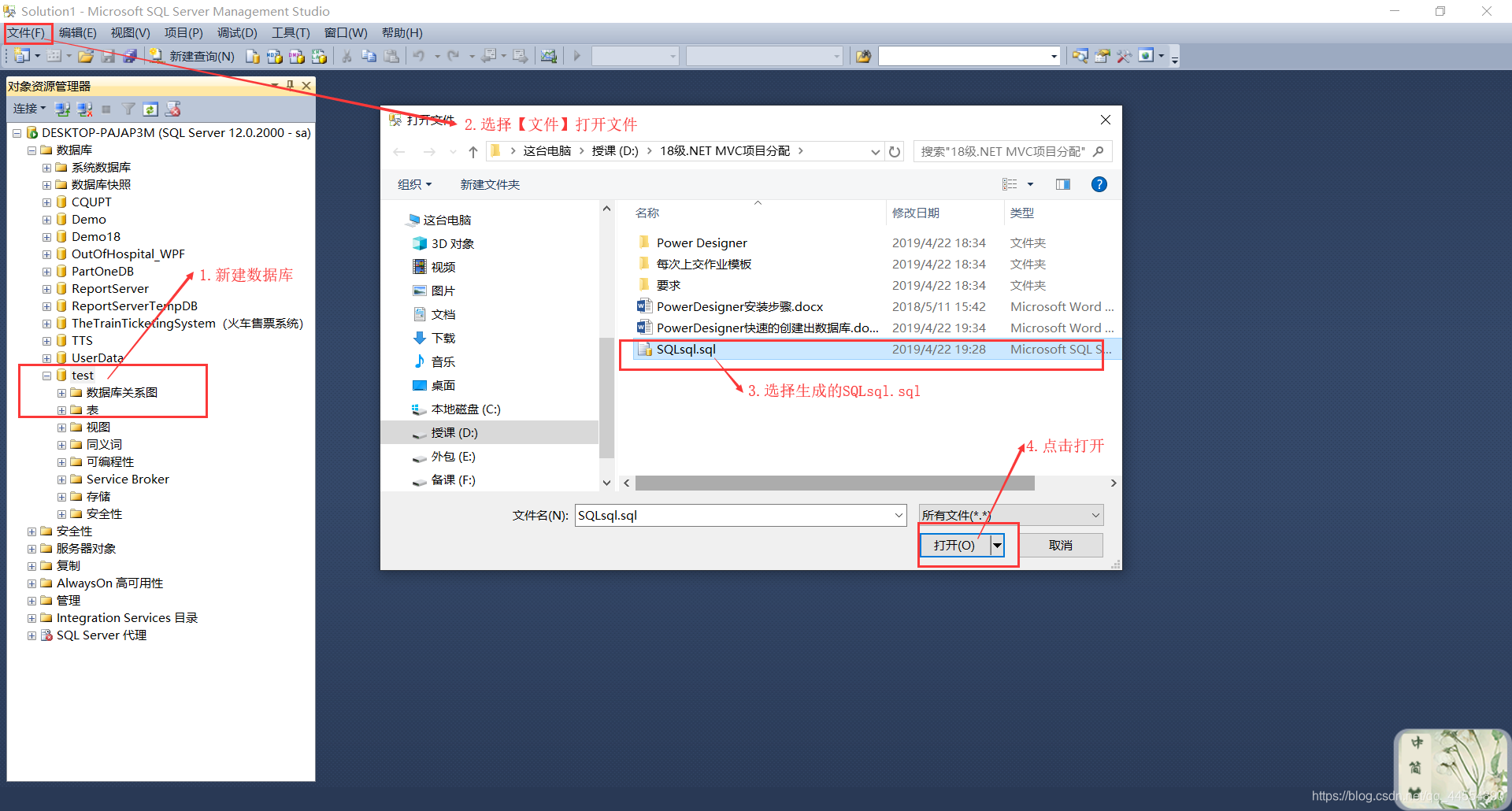

1)打开数据库，新建数据命名test,选择号保存数据库的路径；
2）选择【文件】-》【打开】-》【文件】弹出打开文件弹出框，选择生成的脚本文件。点击【打开】
最后点击执行，执行脚本文件即可。
