一、实验名称
使用网络模拟器Packet Tracer
二、实验目的
1. 掌握安装和配置网络模拟器Packet Tracer的方法；
2. 掌握使用Packet Tracer模拟网络场景的基本方法，加深对网络环境，网络设备和网络协议交互过程等方面的理解。
三、实验内容和要求
1. 安装和配置网络模拟器；
2. 熟悉Packet Tracer模拟器；
3. 观察与IP网络接口的各种网络硬件；
4. 使用ping命令进行网络连通性测试。
四、实验环境
1、Windows10操作系统的PC
2、Packet Tracer版本6.2
五、操作方法和实验具体步骤（需截图）
1、安装和配置网络模拟器。
在学习通资料里下载并安装Cisco Packet Tracer 6.2，根据提示完成安装。
2、熟悉Packet Tracer模拟器
（1）打开Cisco Packet Tracer Student，进入后出现如下界面。
菜单栏中包含新建、打开、保存等基本文件操作，其下方是一些常用的快捷操作图标。工作区则是绘制、配置和调试网络拓扑图的地方。操作工具位于工作区右边，自上而下有8个按钮。这些操作工具的作用分别是:选择(Selected);放置标签(Place Note);删除(Delete);检查(Inspect);画线(Draw);重置形状(Resize Shape);增加简单的PDU(Add Simple PDU);增加复杂的PDU(Add Complex PDU)等操作。
（2）绘制网络拓扑图
绘制网络拓扑图主要有以下几个步骤：增加网络设备，增加设备硬件模块，连接设备和配置设备等。
增加网络设备：在主界面下方有增加网络设备的功能区，该区域有两个部分：设备类别选择区域以及显示某个类别设备的详细型号区域。先点击设备类别，再选择具体型号的设备。
增加设备硬件模块(选项)：如果选用的网络设备恰好适用，则可以进行下一步。但有时有些设备基本合用，但还缺少某些功能，如某种硬件接口数量不够等，这就需要通过增加设备硬件模块来解决。
连接设备：在设备类型区域选取“连接(Connections)”，再在右侧选取具体连接线缆类型。
配置设备：先用上述方法从设备区拖入两台PC和一台交换机，再用直通铜线与某个J45以太端口连接。稍侯片刻，线缆端的点就会变绿，表示所有的物理连接都是正确的，否则要检查并排除所存在的物理连接方面的问题。
为了使两台PC之间IP能够连通，需要进一步配置该网络的网络层协议。双击PC0的图标，进入“Config/FastEthernet”界面，开始配置“IP Configuration”。选静态(Static)方式，IP 地址可以输入：192.168.1.1，子网掩码可以选：255.255.255.0。对PC1图标，也进行类似的配置，只是IP地址可以为：192.168.1.2。

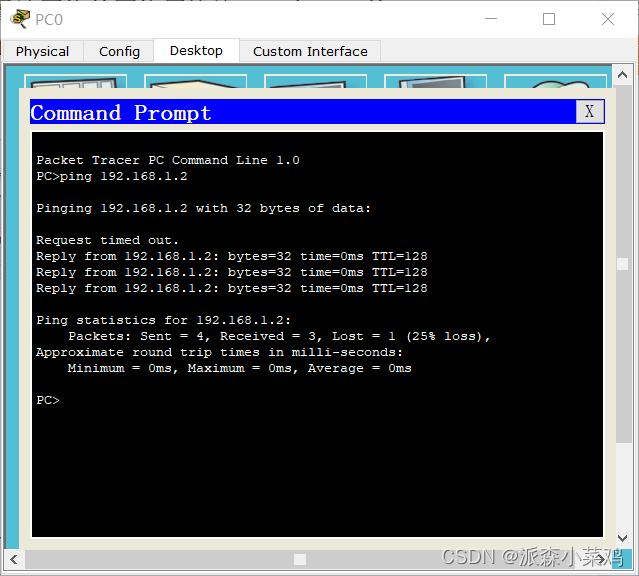

为了检验配置是否正确，双击PC0，进入“Desktop/Command Ptompt”界面，键入：ping 192.168.1.2，这时就应当出现PC1对该Ping 响应的信息。由于交换机是一种自配置的设备，无需配置就能使用其基本功能工作。
3、观察与IP网络接口的各种网络硬件。

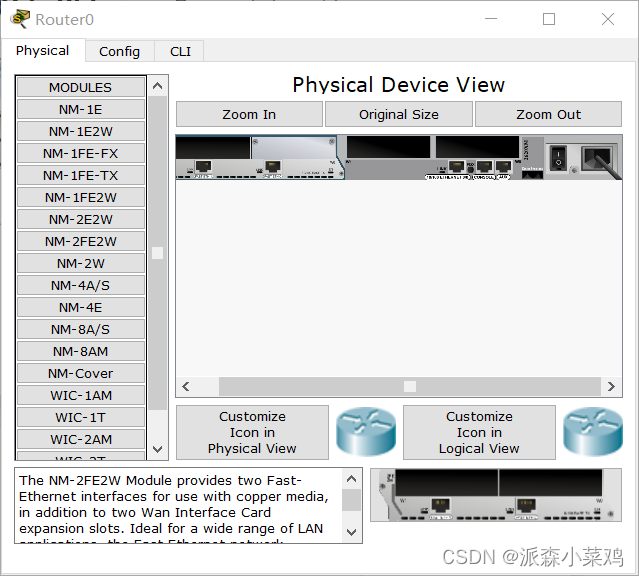

从Packet Tracer 中打开路由器2620XM 的物理设备视图，仔细做下列工作:观察有关NM-1FE-FX模块描述;将其拖入设备，观察模块面板上的硬件接口情况(可以用Zoom In放大，在放入之前要先使路由器断电);
对路由器2620XM的NM-1FE-TX、NM-2FE2W、NM-8AM、NM cover plate模块分别做出上述工作。
4.、使用ping命令进行网络连通性测试。
(1) 启动系统。在网络设备库中选择型号为“1841”的路由器一台，PC机两台，如下图

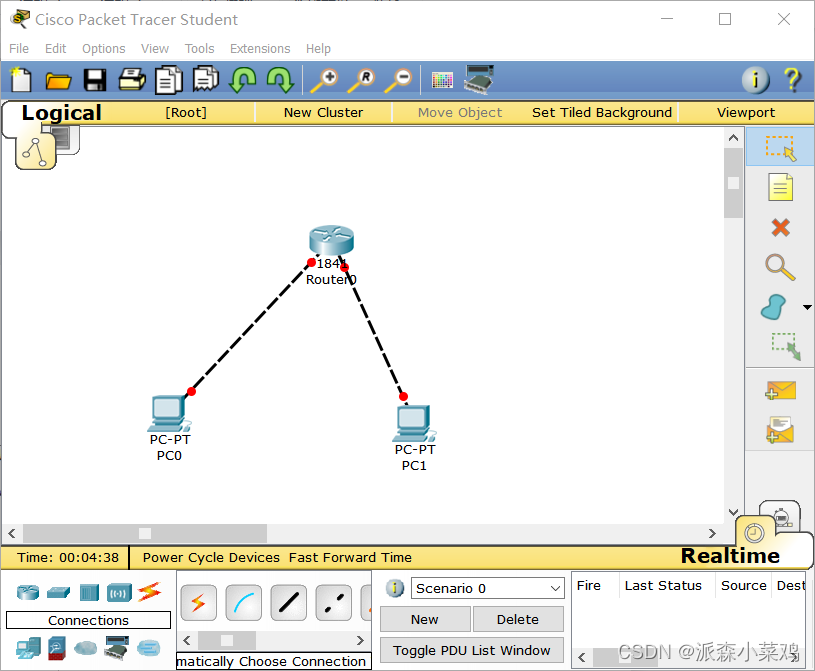

(2) 创建链路。在设备库中选择链路，选择自动添加链路类型，然后分别点击需要添加链路的设备，结果如图所示，此时链路两端红色表示链路不通。

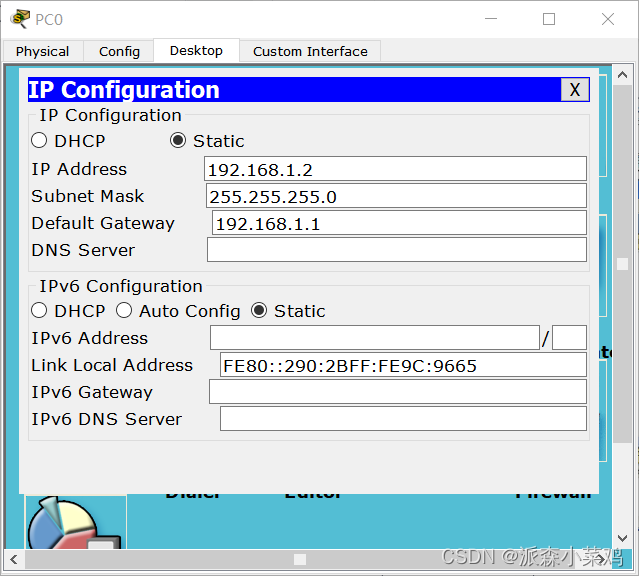

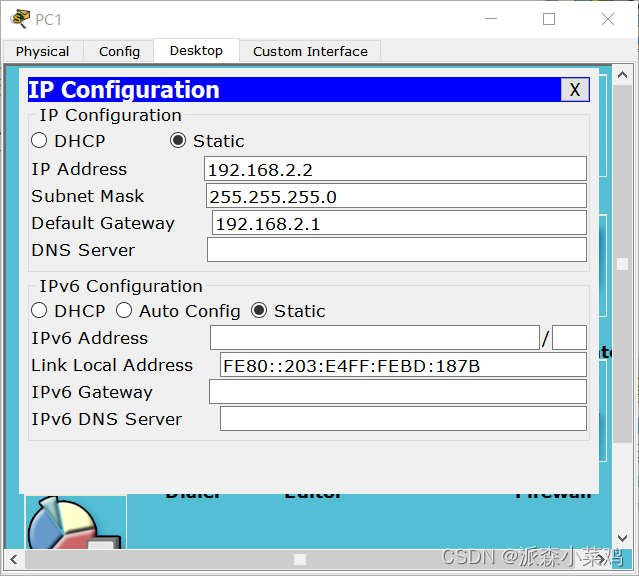

(3) 配置网络设备。双击设备，得到设备的配置界面。在PC机的配置界面中，选择“Desktop”标签，选择“IP Configuration”，配置PC机的地址信息，如图所示。按上述方法，将PC0的IP设置为192.168.1.2，子网掩码255.255.255.0，默认网关192.168.1.1。用同样的方法设置PC1的IP为192.168.2.2，子网掩码255.255.255.0，默认网关192.168.2.1。

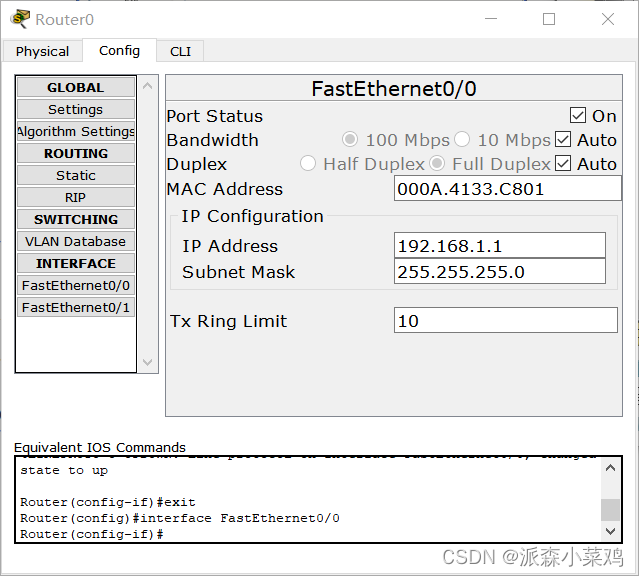

配置路由器端口。设置Router0，在路由器配置界面中选择“config”标签，选择“FastEthernet0/0”，将IP设置成192.168.1.1，子网掩码255.255.255.0，同样设置“FastEthernet0/1”，将IP设置成192.168.2.1，子网掩码255.255.255.0，如图所示，注意将路由器端口打开。

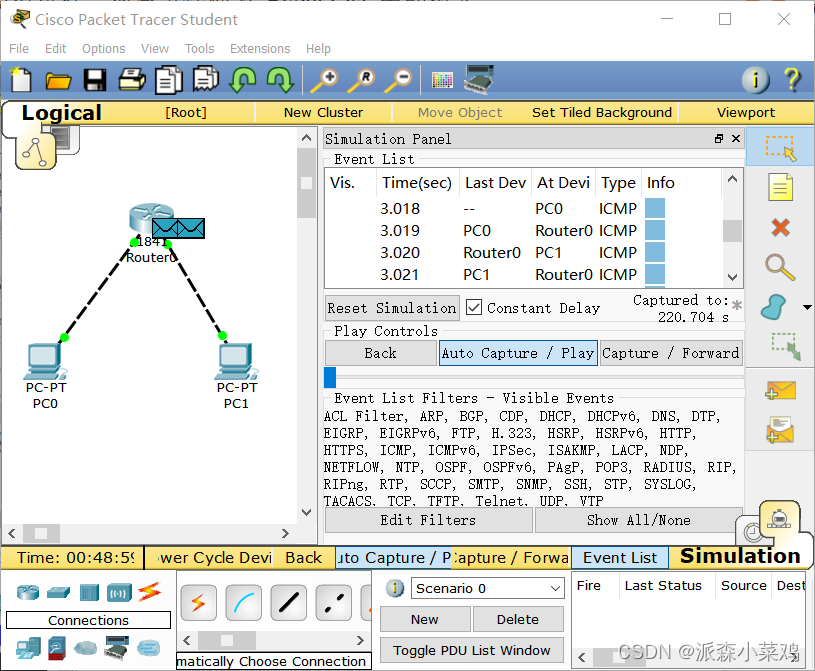

(4) 使用Ping命令，并在模拟模式下观察。如图所示，进入模拟模式。双击PC0的图标，选择“Desktop”标签，选择“Command Prompt”，输入“ping 192.168.2.2”，如图17所示。同时，点击“Auto capture/play”按钮，运行模拟过程，观察事件列表“Event List”中的报文。
六、实验心得体会（或者所遇疑难问题解决方案）
通过这次实验，我对Packet Tracer的各种网络硬件都有了初步的了解，对路由器2620XM的不同物理接口轮廓有了一定的概念。
通过连接小型的网络，配置IP地址，以及使用命令行配置路由器、ping命今进行网络连通性测试，我掌握了使用Packet Tracer模拟网络场景的基本方法。
通过模拟实验我可以清楚得看到主机与主机之间是怎么建立连接的，数据包的发送情况等，加深了我对网络环境、网络设备和网络协议交互过程等方面的理解。
