一、加载BMP文件

#include <Windows.h>
#include <fstream>
#include <iostream>
unsigned char* LoadDataFromDisk(const char* path)
{
    unsigned char* content = nullptr;
    FILE * file= fopen(path,"rb");
    if (file)
    {
        int ret = fseek(file, 0, SEEK_END);    //fseek 函数只返回执行的结果是否成功，并不返回文件的读写位置

        int len = ftell(file);                 //ftell 取得当前文件的读写位置

        if (len > 0)
        {
            rewind(file);                      //rewind 函数用于将文件内部的位置指针重新指向一个流（数据流或者文件）的起始位置

            content = new unsigned char[len + 1];

            fread(content, sizeof(unsigned char), len, file);

            content[len] = '\0';
        }

        fclose(file);
    }
    return content;
}

1.笔记：

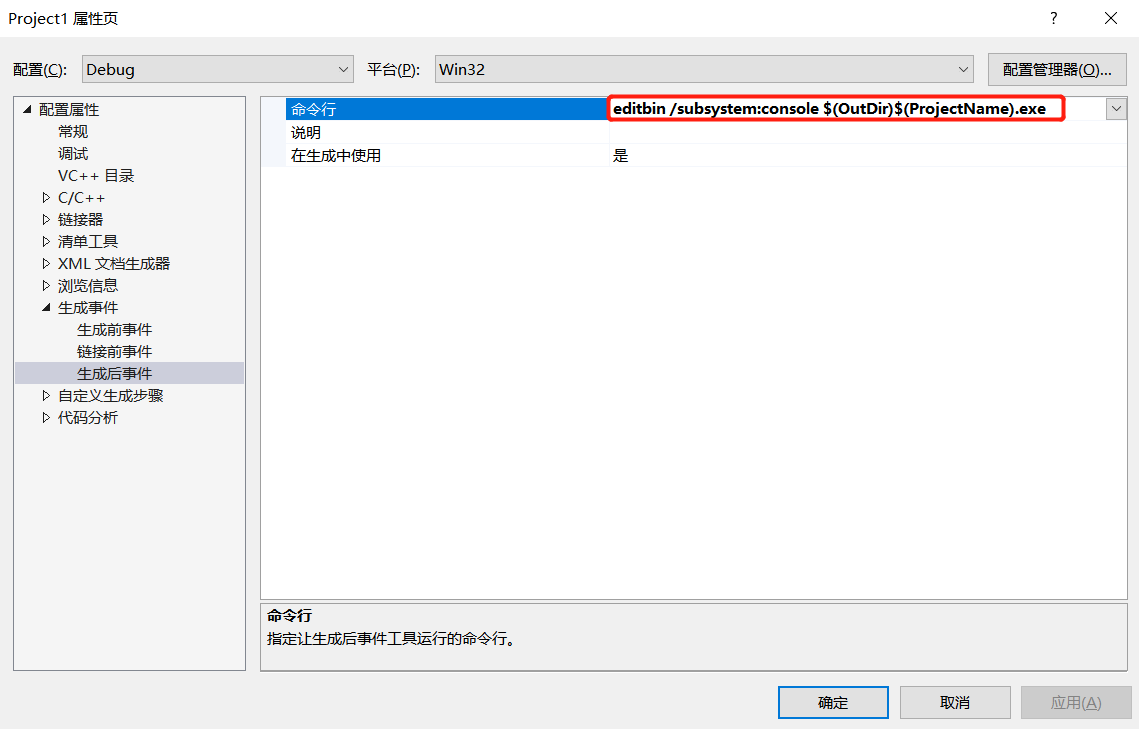

（1）当创建一个windows桌面应用程序以后，想要看控制台输出，可在“生成后事件”命令行中加入以下设置“editbin /subsystem:console $(OutDir)$(ProjectName).exe”：

（2）当给unsigned char* 赋值后，运行时发现字符串中多了别的“?”等意外字符时，可以使用NotePad++修改编码格式来解决这个问题。

（3）源文件首行添加#define _CRT_SECURE_NO_WARNINGS与在“属性”->“C/C++”->“命令行”中添加/D_CRT_SECURE_NO_WARNINGS都可解决不安全问题。

#define _CRT_SECURE_NO_WARNINGS

二、解码BMP图片

1.运用Notepad++查看BMP文件

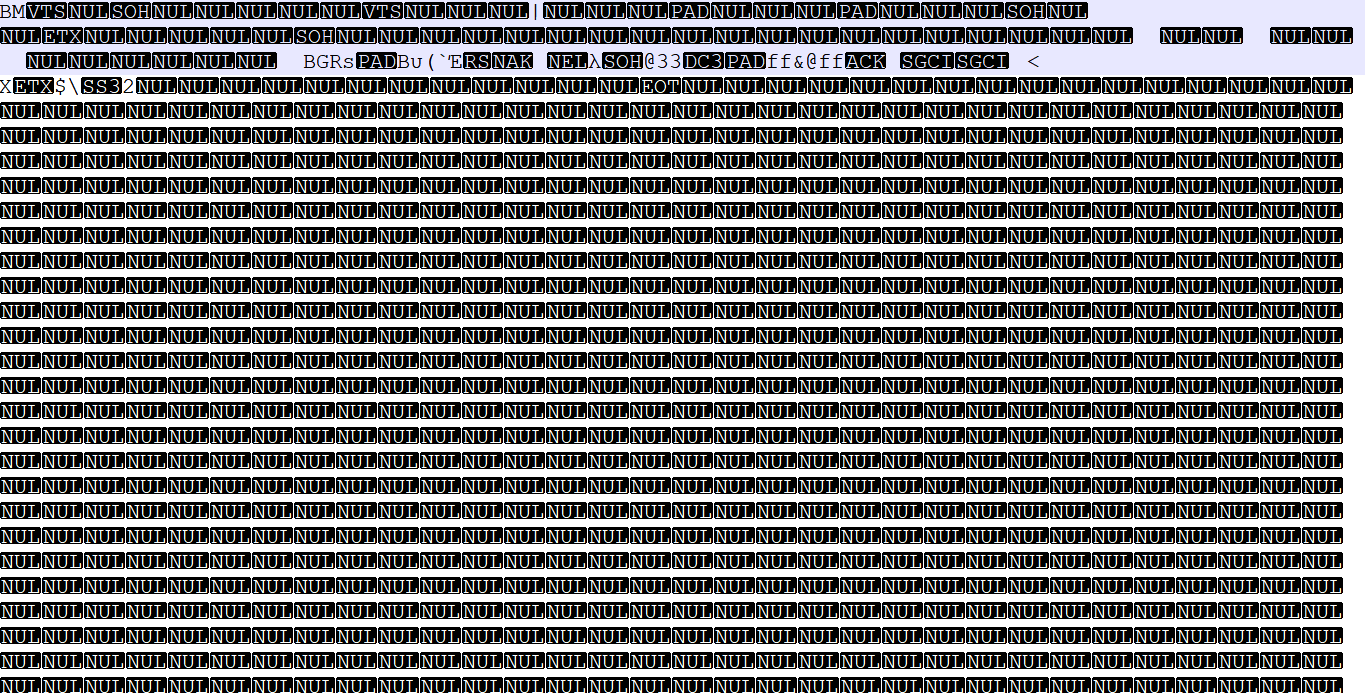

当我们用Notepad++打开bmp文件时，可能看到的是类似下方的一堆乱码。别急，用一个插件可以解决这个问题。

HexEditor下载

HexEditor是Notepad++的一个插件，支持以16进制形式查看bmp图片数据。根据需要（我用x86版本）在https://download.csdn.net/download/weixin_39766005/87570339下载，下载后可得到一个HexEditor.dll文件。

HexEditor安装

在Notepad++安装目录下的plugins目录下新建一个HexEditor文件夹，并将下载好的HexEditor.dll文件拖入其中。

打开Notepad++，找到菜单栏下的设置->导入->导入插件，定位到HexEditor.dll文件。重启Notepad++。

打开一个bmp文件（别急，此时肯定还是乱码），在Notepad++界面中，选择插件 -> 选HexEditor -> View in Hex即可看到类似下图的数据。

2.BMP格式详解

BMP文件存储数据时，图像的扫描方式是按从左到右、从下到上的顺序，RGB数据也是倒着念的，原始数据是按B、G、R的顺序排列的。BMP格式的文件从头到尾依次是如下信息：bmp文件头（bmp file header）、位图信息头（bitmap information header）、调色板（color palette）、位图数据。接下来详细说明一下bmp文件头与位图信息头。

bmp文件头（bmp file header）

位图文件头包含有关于文件类型、文件大小、存放位置等信息，共14字节。在Windows 3.0以上版本的位图文件中用BITMAPFILEHEADER结构来定义：

typedef struct tagBITMAPFILEHEADER {
    UINT bfType;
    DWORD bfSize;
    UINT bfReserved1;
    UINT bfReserved2;
    DWORD bfOffBits;
} BITMAPFILEHEADER;

bfType：2字节，文件类型，BMP格式的文件这两个字节是0x4D42，10进制就是19778，字符显示就是‘BM’。

bfSize：4字节，文件大小。

bfReserved1：2字节，保留，必须设置为0。

bfReserved2：2字节，保留，必须设置为0。

bfOffBits：4字节，从头到位图数据的偏移。

位图信息头（bitmap information）

位图信息头包含有位图文件的大小、压缩类型和颜色格式，共40字节。其结构定义为：

typedef struct tagBITMAPINFOHEADER {
    DWORD biSize;
    LONG biWidth;
    LONG biHeight;
    WORD biPlanes;
    WORD biBitCount;
    DWORD biCompression;
    DWORD biSizeImage;
    LONG biXPelsPerMeter;
    LONG biYPelsPerMeter;
    DWORD biClrUsed;
    DWORD biClrImportant;
} BITMAPINFOHEADER;

biSize：4字节，信息头的大小，即40；

biWidth：4字节，以像素为单位说明图像的宽度；

biHeight：4字节，以像素为单位说明图像的高度，同时如果为正，说明位图倒立（即数据表示从图像的左下角到右上角），如果为负说明正向；

biPlanes：2字节，为目标设备说明颜色平面数，总被设置为1；

biBitCount：2字节，说明比特数/像素数，值有1、2、4、8、16、24、32；

biCompression：4字节，说明图像的压缩类型，最常用的就是0（BI_RGB），表示不压缩；

biSizeImages：4字节，说明位图数据的大小，当用BI_RGB格式时，可以设置为0；

biXPelsPerMeter：4字节，表示水平分辨率，单位是像素/米，有符号整数；

biYPelsPerMeter：4字节，表示垂直分辨率，单位是像素/米，有符号整数；

biClrUsed：4字节，说明位图使用的调色板中的颜色索引数，为0说明使用所有；

biClrImportant：4字节，说明对图像显示有重要影响的颜色索引数，为0说明都重要；

3.解码BMP图片

unsigned char* DecodeTexture(unsigned char * data, int& width, int& height)
{
    if (0x4D42 == *((unsigned short*)data))
    {
        int pixelDataOffset = *((int*)(data + 10));
        width = *((int*)(data + 18));
        height = *((int*)(data + 22));

        unsigned char* pixelData = data + pixelDataOffset;   //位图数据

        //bgr->rgb
        for (size_t i = 0; i < width*height*3; i+=3)
        {
            unsigned char temp = pixelData[i];
            pixelData[i] = pixelData[i + 2];
            pixelData[i + 2] = temp;
        }
        return pixelData;
    }
    else {
        return nullptr;
    }
}

三、生成纹理

GLuint textureId;
void Init(const char * imagePath)
{
    //加载纹理图片
    unsigned char* data = LoadDataFromDisk(imagePath);

    //解码图片
    int width = 0, height = 0;
    unsigned char* pixelData= DecodeTexture(data, width, height);

    //生成openGl纹理:textureId
    glGenTextures(1, &textureId);

    //操作该纹理
    glBindTexture(GL_TEXTURE_2D, textureId);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_CLAMP);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_CLAMP);

    //将纹理从内存传到显存
    glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, width, height, 0, GL_RGB, GL_UNSIGNED_BYTE, pixelData);

    glBindTexture(GL_TEXTURE_2D, 0);

    delete data;
}

四、进行纹理贴图

void Draw()
{
    glClearColor(1, 1, 0, 1.0f);
    glClear(GL_COLOR_BUFFER_BIT);

    Init("C:\\Users\\fengchujun\\Downloads\\272.bmp");
    glEnable(GL_TEXTURE_2D);//开启纹理
    glBindTexture(GL_TEXTURE_2D,textureId);

    glBegin(GL_TRIANGLES);  //注意是逆时针绘制（CCW），可以通过   glFrontFace(GL_CW); 改成顺时针绘制

    glTexCoord2f(0.0f, 0.0f);
    glVertex3f(-0.2f, -0.2f, -1.0f);

    glTexCoord2f(1.0f, 0.0f);
    glVertex3f(0.2f, -0.2f, -1.0f);

    glTexCoord2f(0.5f, 1.0f);
    glVertex3f(0.0f, 0.2f, -1.0f);
    glEnd();
}

五、绘制效果

（在跟随课程学习时，发现有的bmp文件贴图不正确）
