H5播放之Rtsp转Websocket点播录像抓拍
广大网友们，很久没上CSDN了，暨上次RTSP转HLS文章发布以来，一直还有一个问题没有解决：如何避免HLS切片带来的不可避免的高延时
HLS的延时
广大网友们，很久没上CSDN了，暨上次RTSP转HLS文章发布以来，一直还有一个问题没有解决：如何避免HLS切片带来的不可避免的高延时
HLS因为协议本身问题，所以会带来较高的延时，延时引起原因可能包括
（1）HLS的TS切片必须要等到关键帧才能切下一个片，导致TS跨度大延时大。
（2）不同厂家的GOP图片分组序列不一样，如海康为50，导致切片较大，延时大。
（3）HLS协议实际是浏览器定期下载TS文件，定期间隔为1s左右，导致下载到播放产生延时
当然，以上可能是HLS的延时的主要部分，这里不一一列举，HLS的延时一般在10秒左右。
当我们意识到HLS延时无法避免时，就需要想办法去解决对应问题！
秋秋：961179337 wx：lixiang6153
websocket播放
由于之前写过一篇文章：web端视频点播之websocket播放。大家可以自行查看我的博客进行翻阅。不过我之前写的文章是通过Java端实现websocket，通过读取H264文件一帧一帧的将视频数据发送喂给wfs库，然后通过video标签显示出来。
这种实现方式或Demon的弊端是：
（1）Demon只能播放H264文件，无法做实时编解码或者实现难度很大
（2）Java端实现RTSP视频领取转码无法实现
（3）web端只能播放H264格式视频，无法播放H265，而目前大多数摄像机为H265模式
基于以上几点，我们可以看到我之前给的demon仅仅是示例性的了解web端是可以播放实时视频的，也就是存在技术实现可行性！那么如何将web端视频用到实际生产中呢？如果要用到生产环境中就需要解决一下几点问题
（1）支持H264和H265播放
（2）无插件播放，不需要flash
（3）低延时播放，特别是PTZ云台控制对低延时要求非常高
（4）方便录像录制、异常情况报警图片留图抓取
websocket就很好的解决了以上几个问题的（2）（3）（4）和（1）的H264播放问题，如果要播放H265在web端目前还没有开源的库区解码播放（可以通过ecms将c/c++代码转为js代码来实现–这个我之前的文章也有提及，不过这种方式难度太大），这里我用一种简单的方式实现：H265解压编码为H264即可。
实现思路
因为Java在音视频行业的弱势，所以还是需要c++来实现，它解决了rtsp视频拉去、H265解码、H264编码、websocket发送以及http协议提供等若干问题，Java能做的C++都能做！具体的实现流程如下所示
按照以上思路，我实现的核心步骤
（1）设备的动态添加删除
（2）视频的接入
（3）websocket视频点播
我们通过设备id、通道、码流类型（主码流和子码流）
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta name="description" content="jMuxer - a simple javascript mp4 muxer for non-standard streaming communications protocol">
<meta name="keywords" content="h264 player, mp4 player, mse, mp4 muxing, jmuxer, aac player">
<title>rtsp转websocket播放</title>
<style type="text/css">
#time{
position: relative;
display: block;
top: -100px;
text-align: center;
color: red;
z-index: 1000;
font-size: 40px;
}
button {
border: 2px solid blue;
width: 150px;
height: 35px;
font-weight: bold;
font-size: 20px;
}
</style>
</head>
<body>
<div id="container" style="margin: 0 auto;">
<div>
<label style="display: inline-block;text-align: left; width: 150px;">websocket视频地址: </label>
<input type="input" style="width: 640px;height: 25px; color: red; font-size: 16px;" id="url" value="ws://localhost:8090/10/1/1"></input>
</div>
<div>
<video style="border: 1px solid #333; width: 800px;height: 600px;" controls autoplay poster="images/loader-thumb.jpg" id="player">
</video>
<canvas style="display:none" id="canvas"></canvas>
<label id="time"></label>
</div>
<div>
<button onclick="record()">开始录制</button>
<button onclick="record()">停止录制</button>
<button onclick="capture()">视频抓拍</button>
</div>
</div>
<script>
var jmuxer;
window.onload = function() {
var socketURL = document.getElementById("url").value;
if(socketURL === "") {
alert("请输入websocket视频播放地址");
return;
}
jmuxer = new JMuxer({
node: 'player',
mode: 'video',
flushingTime: 1000,
fps: 25,
debug: true,
onError: function(data) {
if (/Safari/.test(navigator.userAgent) && /Apple Computer/.test(navigator.vendor)) {
jmuxer.reset();
}
}
});
var ws = new WebSocket(socketURL);
ws.binaryType = 'arraybuffer';
ws.addEventListener('message',function(event) {
jmuxer.feed({
video: new Uint8Array(event.data)
});
});
ws.addEventListener('error', function(e) {
console.log('Socket Error');
});
record = function(){
window.screen_record.startRecord("canvas", "player");
if(window.screen_record.isRecord()) {
window.setInterval(()=>{
document.getElementById("time").innerText = window.screen_record.getVideoTime();
}, 1000);
}
}
capture = function(){
window.screen_record.captureImage("player")
}
window.screen_record = new ScreenRecord();
}
</script>
<script type="text/javascript" src="jmuxer.min.js"></script>
<script type="text/javascript" src="screenRecord.js"></script>
</body>
</html>
这里采用的是JMuxer播放，没有使用wfs库播放，原因是经过测试JMuxer性能和播放效果要优于wfs库，而且JMuxer支持帧率控制，播放不会卡顿，而wfs则偶尔会卡顿！
（4）服务端线性平稳发送
服务端根据帧率编码并线性发送h264视频帧到web端
#include "stdafx.h"
#include "WsClient.h"
#include "TextUtil.h"
CWsClient::CWsClient(client_connc conc, conc_hdl client, std::string device, int channel, int stream)
: m_server(conc)
, m_client(client)
, m_device(device)
, m_channel(channel)
, m_stream(stream)
, m_type(CLIENT_TYPE_RTSP)
, m_stop(false)
, m_play(false)
{
m_buffer.AllocateBuffer(50, 1024);
m_manager = websocketpp::lib::make_shared<con_msg_man_type>();
}
CWsClient::~CWsClient()
{
Stop();
}
conc_hdl CWsClient::GetId()
{
return m_client;
}
std::string CWsClient::GetDeviceId()
{
return m_device;
}
int CWsClient::GetChannel()
{
return m_channel;
}
void CWsClient::SetChannel(int channel)
{
m_channel = channel;
}
void CWsClient::SetPlay(bool value)
{
m_play = value;
}
bool CWsClient::IsPlay()
{
return m_play;
}
int CWsClient::GetStream()
{
return m_stream;
}
int CWsClient::GetType()
{
return m_type;
}
void CWsClient::Print()
{
ATXTRACE0("设备:%s,码流:%d", m_device.c_str(), m_type);
}
bool CWsClient::Start()
{
// 启动文件写线程
m_stop = false;
m_thread = boost::thread(&CWsClient::Write, this);
return true;
}
void CWsClient::Stop()
{
// 停止写线程
m_stop = true;
if (m_thread.joinable())
{
m_thread.join();
}
}
void CWsClient::Notify(bool video, unsigned char* data, int length, bool keyFrame, unsigned __int64 time, unsigned __int64 duration)
{
BufferPtr buffer = m_buffer.GetEmptyBuffer();
if (buffer)
{
buffer->m_reserver.push_back(video);
buffer->m_reserver.push_back(time);
buffer->m_reserver.push_back(duration);
buffer->FillData(data, length);
m_buffer.AddFullBuffer(buffer);
}
}
void CWsClient::Send(unsigned char* data, int length)
{
// 创建client::message_ptr对象，容量初始大小为1024（可随便设置），用于设置数据帧的基本参数
client::message_ptr msg = m_manager->get_message(websocketpp::frame::opcode::BINARY, length);
// 是否最后一帧数据:true：最后一帧数据,false：还有下一帧数据
msg->set_fin(true);
// 数据格式是二进制, CONTINUATION=0x0，TEXT=0x1，BINARY=0x2
msg->set_opcode(websocketpp::frame::opcode::value::BINARY);
// 发送数据的内容
msg->set_payload(data, length);
// 调用发送接口，发送数据帧
m_server->send(msg);
}
void CWsClient::Write()
{
int sleep_time = 31;
__int64 previouse = GetTickCount64(), send_frame = 0;
while (!m_stop)
{
// 平稳发送
__int64 current = GetTickCount64();
__int64 gap = current - previouse;
// 当前应当发送数量与实际发送数量
__int64 count = (gap / sleep_time);
if (count <= send_frame)
{
boost::this_thread::sleep_for(boost::chrono::microseconds(1));
continue;
}
// 获取一帧数据
BufferPtr buffer = m_buffer.GetFullBuffer();
if (!buffer)
{
boost::this_thread::sleep_for(boost::chrono::microseconds(1));
continue;
}
// 上一次发送:平稳发送
send_frame += 1;
// 平稳发送数据
this->Send(buffer->m_pData, buffer->m_nDataSize);
// 循环利用缓冲区
m_buffer.AddEmptyBuffer(buffer);
}
}
这里的核心代码保证了web端的平稳播放
（1）使用了环形双缓冲区
（2）使用了按时间增量线性发送视频帧

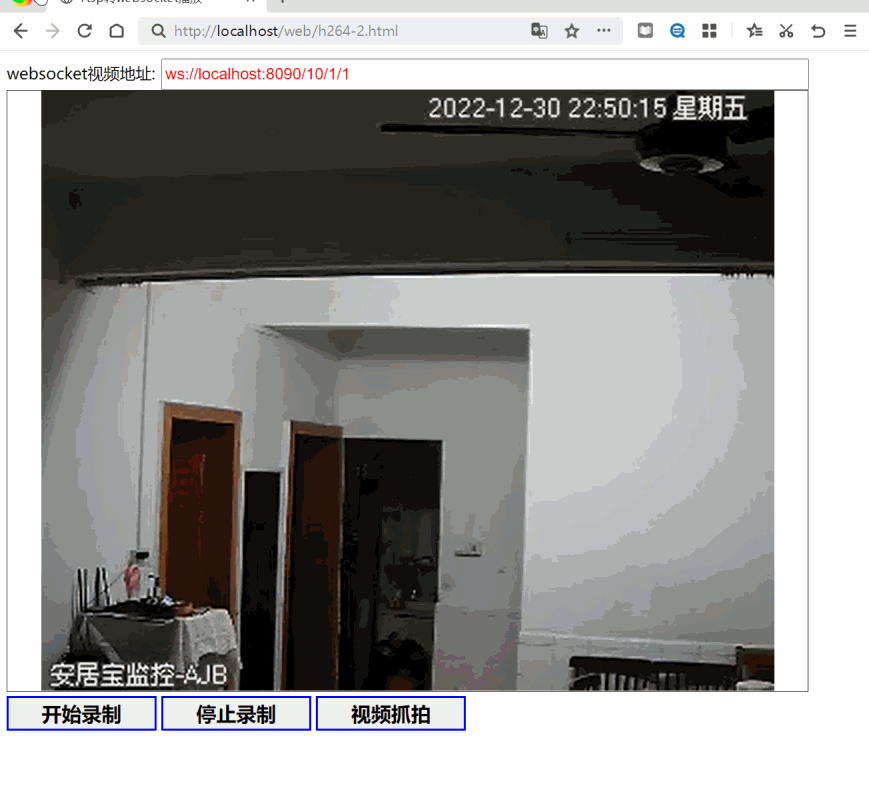

（5）最后献上视频播放效果
