一、新建本地工程文件夹

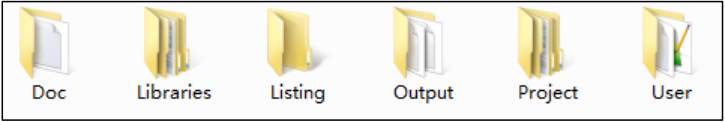

为了工程目录更加清晰，我们在本地电脑上新建一个“工程模板”文件夹，在它之下再新建 6 个文件夹，具体如下：
| 名称 | 作用 |
|---|---|
| Doc | 用来存放程序说明的文件，由写程序的人添加 |
| Libraries | 存放的是库文件 |
| Listing | 存放编译器编译时候产生的 C/汇编/链接的列表清单 |
| Output | 存放编译产生的调试信息、hex 文件、预览信息、封装库等 |
| Project | 用来存放工程 |
| User | 用户编写的驱动文件 |
在本地新建好文件夹后，把准备好的库文件添加到相应的文件夹下：
| 名称 | 作用 |
|---|---|
| Doc | 工程说明.txt |
| Libraries | CMSIS：里面放着跟 CM3 内核有关的库文件 GD32F10x_standard_peripheral：GD32 标准外设库文件 |
| Listing | 暂时为空 |
| Output | 暂时为空 |
| Project | 暂时为空 |
| User | gd32f10x_libopt.h：用来配置库的头文件 gd32f10x_it.h gd32f10x_it.c：中断相关的函数都在这个文件编写，暂时为空 main.c：main 函数文件 |
二、新建工程
打开 KEIL5，新建一个工程，工程名根据喜好命名，我这里取 Template（中文是模版
的意思），保存在 Project\RVMDK（uv5）文件夹下。

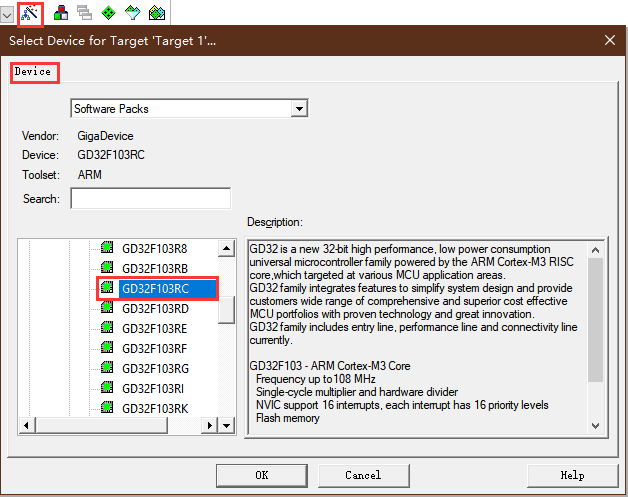

2.1 选择CPU型号
根据你开发板使用的 CPU 具体的型号来选择。如果这里没有出现你想要的 CPU 型号，或者一个型号都没有，那么肯定是你的 KEIL5 没有添加 device 库，查看 GD32F103学习笔记（1）——搭建环境、编译烧写

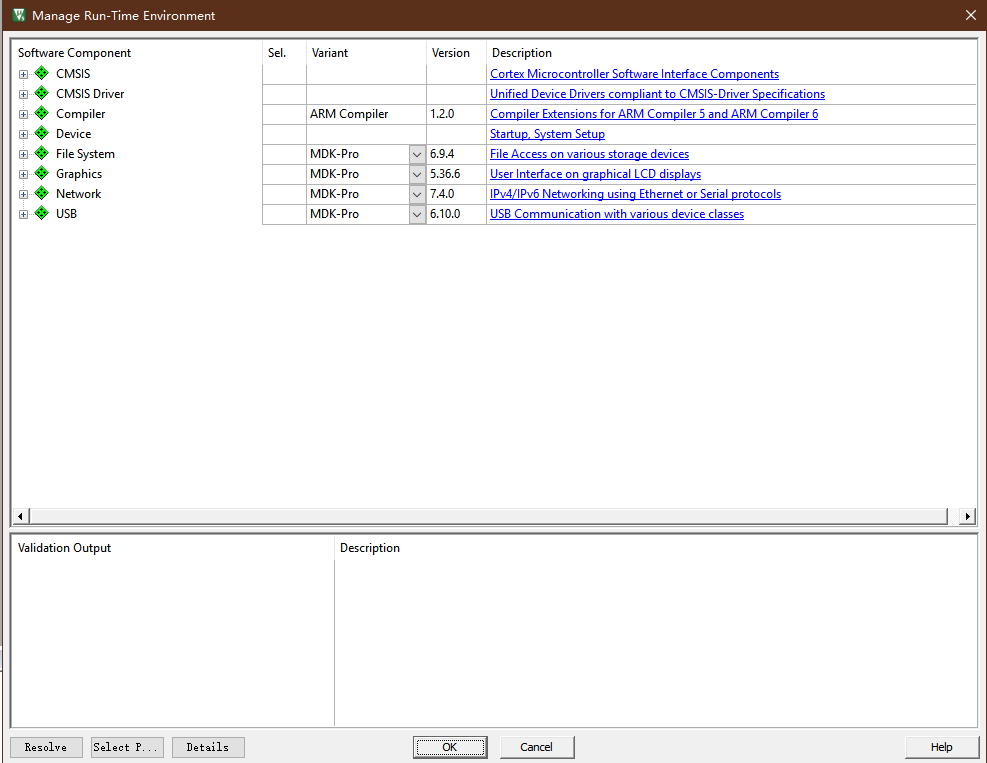

2.2 在线添加库文件
等下我们手动添加库文件，这里我们点击关掉。

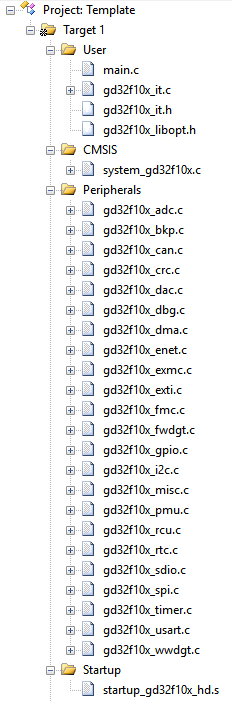

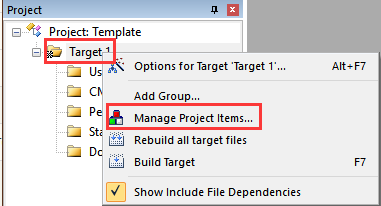

2.3 添加组文件夹
在新建的工程中添加 5 个组文件夹，用来存放各种不同的文件，文件从本地建好的工程文件夹下获取，双击组文件夹就会出现添加文件的路径，然后选择文件即可。
| 名称 | 存放文件 |
|---|---|
| Startup | startup_gd32f10x_hd.s（根据芯片Flash容量选择） |
| CMSIS | system_gd32f10x.c |
| Peripherals | GD32F10x_standard_peripheral\Source 文件夹下的全部 C 文件，即固件库 |
| User | 用户编写的文件： main.c：main 函数文件，暂时为空 gd32f10x_it.c：跟中断有关的函数都放这个文件，暂时为空 |
| Doc | 工程说明.txt：程序说明文件，用于说明程序的功能和注意事项等 |
2.4 添加文件
-
CMSIS 中添加从官方下载的固件库中
GD32F10x_Firmware_Library_V2.2.2\Firmware\CMSIS\GD\GD32F10x\Source的system_gd32f10x.c文件 -
Peripherals 中添加从官方下载的固件库中
GD32F10x_Firmware_Library_V2.2.2\Firmware\GD32F10x_standard_peripheral\Source的全部C文件 -
Startup 中添加从官方下载的固件库中
GD32F10x_Firmware_Library_V2.2.2\Firmware\CMSIS\GD\GD32F10x\Source\ARM的根据芯片容量选择对应的启动文件（这里我用的是GD32F103RCT6选择startup_gd32f10x_hd.s） -
User 中添加
main.c和从官方下载的固件库中GD32F10x_Firmware_Library_V2.2.2\Template的gd32f10x_it.c、gd32f10x_it.h、gd32f10x_libopt.h文件
2.5 配置魔术棒选项卡

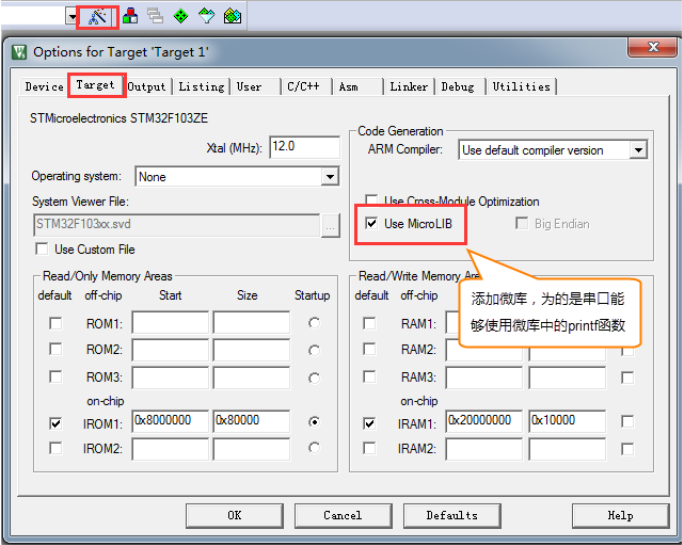

- Target 中选中微库“Use MicroLib”，为的是在日后编写串口驱动的时候可以使用 printf 函数。
- 在 Output 选项卡中把输出文件夹定位到我们工程目录下的“Output”文件夹，如果想
在编译的过程中生成 hex 文件，那么那 Create HEX File 选项勾上。

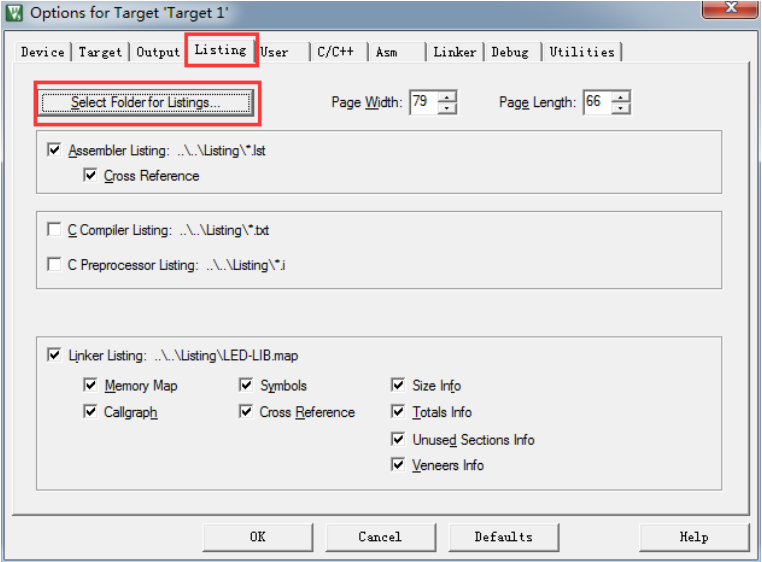

- 在 Listing 选项卡中把输出文件夹定位到我们工程目录下的“Listing”文件夹。
-
在 C/C++选项卡中添加处理宏及编译器编译的时候查找的头文件路径。如果头文件路径添加有误，则编译的时候会报错找不到头文件。
在这个选项中添加宏，就相当于我们在文件中使用“#define”语句定义宏一样。在编
译器中添加宏的好处就是，只要用了这个模版，就不用源文件中修改代码。- GD32F10X_HD 宏：为了告诉 GD32 标准库，我们使用的芯片类型是 GD32
型号是大容量的，使 GD32 标准库根据我们选定的芯片型号来配置。 - USE_STDPERIPH_DRIVER 宏：为了让 gd32f10x.h 包含 gd32f10x_libopt.h 这个头文件。
- GD32F10X_HD 宏：为了告诉 GD32 标准库，我们使用的芯片类型是 GD32
2.6 仿真器配置
2.6.1 J-Link烧录

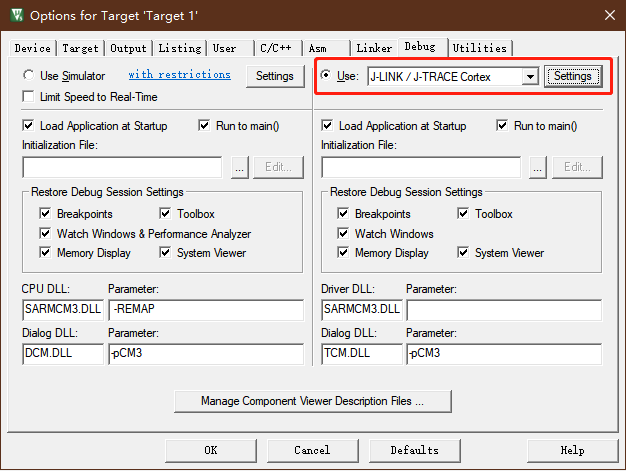

单击 Options for Targe，再选择 Debug 边上是 Use 框是
J-LINK 说明选择正确，再单击 Settings，会跳出有 IDCODE 显示，说明已经找到芯片内核，如果没有显示，排查如图箭头所指的 Port 是否选为 SW，还有 J-LINK 驱动是否正确，一般以上排查都能解决问题，最终有 IDCODE 显示，说明板子硬件连接，工程配置都正确，可以进行下一步下载。
如果用的是JLink V8，很可能会遇到无法正常烧写的问题，参考 解决方法：调试NRF52832工程时JLink提示错误信息read：@0x02000004
2.6.2 ST-Link烧录
- 安装 ST-Link 下载器的驱动
百度网盘：https://pan.baidu.com/s/1ZoXKAqjec9Bc6oN6_MNJyA?pwd=9181 提取码：9181
下载解压后双击 stlink_winusb_install 进行安装。 - 选择 ST-Link 下载

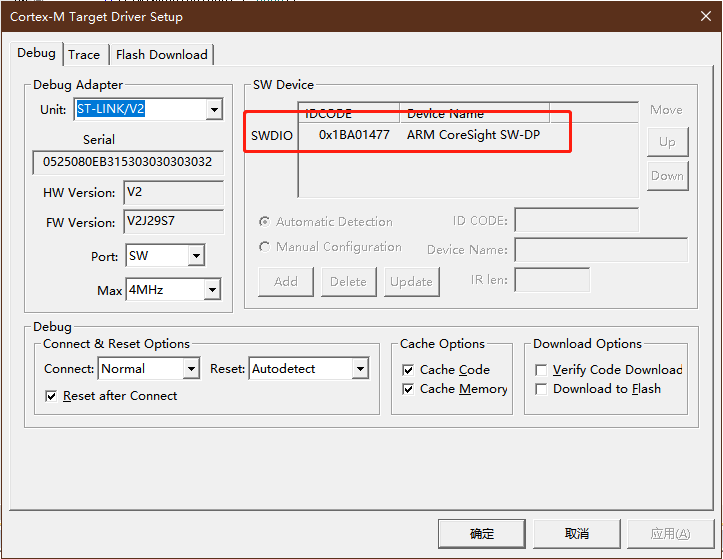

单击 Options for Targe，再选择 Debug 边上是 Use 框是
ST-LINK 说明选择正确，再单击 Settings，会跳出有 IDCODE 显示，说明已经找到芯片内核，板子硬件连接，工程配置都正确，可以进行下载。
2.6.3 CMSIS-DAP烧录

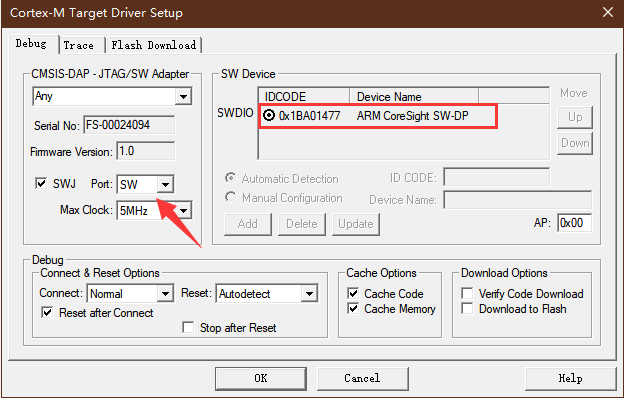

单击 Options for Targe，再选择 Debug 边上是 Use 框是
CMSIS-DAP 说明选择正确，再单击 Settings，会跳出有 IDCODE 显示，说明已经找到芯片内核，箭头所指的 Port 选为 SW，速度选择 5MHz，板子硬件连接，工程配置都正确，可以进行下一步下载。
2.7 选择 CPU 型号
这一步的配置也不是配置一次之后完事，常常会因为各种原因需要重新选择，当你下载的时候，提示说找不到 Device 的时候，请确保该配置是否正确。有时候下载程序之后，不会自动运行，要手动复位的时候，也回来看看这里的“Reset and Run”配置是否失效。GD32F103RCT6 用的 FLASH 大小是 512K，所以这里选择 512K 的容量，如果使用的是其他型号的，要根据实际情况选择。
2.8 修改main.c
#include "gd32f10x.h"
int main(void)
{
while(1)
{
}
}

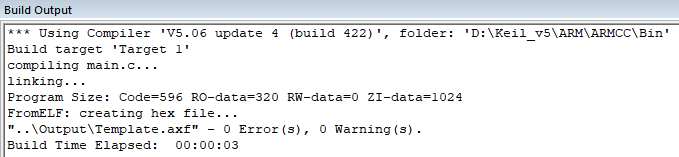

点击编译，显示如下：
一个新的工程模版新建完毕。
三、工程模板
百度网盘：https://pan.baidu.com/s/1eDirHaScNw6CcRRBf5y7Hg?pwd=fag0
提取码：fag0
• 由 Leung 写于 2022 年 4 月 11 日
