主机复制容灾：利用主机的IO复制镜像功能（IO Mirror模块）和VRG虚拟复制网关，将生产站点上虚拟机的数据远程复制到容灾站点，实现容灾。
存储阵列复制容灾：利用存储设备的远程复制技术（hyperereplication），将数据从生产中心复制到灾备站点，实现容灾。
主机复制容灾规划设计要点：
1. 规划前提：根据客户的需求收集要容灾的应用类型，IOPS（每秒传输的最大字节数）是多少，数据块的大小，要容灾多少虚拟机，客户对容灾的RTO和RPO的需求是多少。
RTO：允许业务中断的最大时间
RPO：允许数据的最大丢失量（每秒丢失的数据量）
2. 网络带宽的规划分为管理链路和IO链路，IO链路分为初始复制带宽和增量复制带宽，管理链路不小于10mbps的带宽，IO链路不小于50mbps的带宽
IO 复制带宽：
根据复制周期内平均写业务IOPS计算：
主机复制容灾=保护的虚拟机数量*每个虚拟机周期内业务繁忙期间平均写业务 IOPS*数据块大小*8÷0.7（8 是换算单位；0.7 是带宽利率系数）
根据复制周期内所有数据变化量计算：
存储复制容灾=保护的虚拟机数量*虚拟机复制周期内平均变化数据量（MB）*8/（复制周期（分钟）*60）
3. 生产/容灾系统配置的规划：
①规划MAC地址，分为两部分，生产站点一部分，容灾站点一部分，并且不能重复。
②确定容灾虚拟机的类型和数量。
③数据存储的规划，灾备站点一般是预留20%。
④对VRG数量的决定，一对 VRG 可保护虚拟机数量不超过 150 个，可保护虚拟机磁盘不超过200 个，根据需要保护的虚拟机数量进行规划，有计算公式可以得出。 VRG是虚拟复制网关，装在两个CNA节点上用于数据的传输。
⑤设置快照执行周期。
VRG数量：
SAN 存储场景：
VRG数量=MAX（所有需容灾虚拟机写lOPS总和/500，所有需容灾虚拟机的磁盘总数/200，所有需容灾虚拟机数量/150），如遇小数，向上取整
FusionStorage场景：
VRG数量=MAX（所有需容灾虛拟机写lOPS总和/1500，所有需容灾虚拟机磁盘总数/200，所有需容灾虛拟机数量/150），如遇小数，向上取整。
生产与容灾站点VRG需一一对应，且与主机绑定，每个主机上最多只能部署一个VRG。
如果两端数据存储形态不一致，以VRG数量最多的一端为准。
4. 生产站点的规划：
①首先在容灾平台上去配置一些映射关系，包括云平台、VRG、存储、集群、主机、端口组的关系等。
②然后就是在VRG部署时，知道他的规格，至少要有2个CPU、6G内存，15G系统盘，100G的数据盘。 VRG的规格官方要求是不可进行调整的。
③然后是数据存储的规划，首先都是要选择一个虚拟化的一个数据存储，并且VRG虚拟机建议使用独立的数据存储，不和其他的容灾虚拟机使用相同的数据存储。
5. 容灾站点的规划和生产站点的规划基本相同，就是在数据存储这一块需要预留，数据存储的容量这块要多预留20%
存储复制容灾的远程复制技术分同步远程复制和异步远程复制，同步是先写入RM模块，然后RM模块对两端进行双写，写完返回成功IO算写完成。异步是先写入主cache，就返回写成功的IO，然后写入主存储，打快照，再写入到远端的存储中。

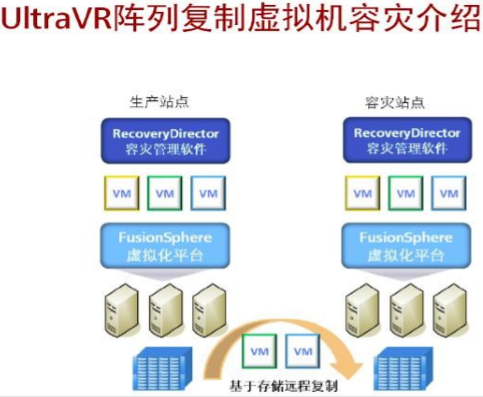

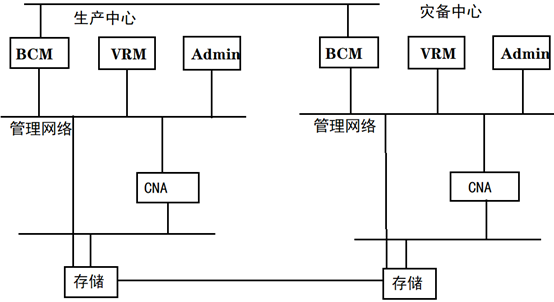

FusionSphere主备容灾存储复制容灾的组网
实现两BCManager 通信。可以单独网络，通过打通两管理平面实现。
存储设备需要接入管理网络，被BCManager 接管
两站点存储设备通过两站点的存储层网络设备链路实现数据容灾
存储复制容灾实现的本地高可用、双活、两地三中心，与通用容灾组网类似
1、定义:左边为生产数据中心，右边为灾备数据中心，我们要将生产数据中心中的lun的数据灾备到灾备数据中心，通过BCM接入生产端存储、灾备端存储，通过创建保护集、保护策略、保护计划，待同步周期到来，将数据从后端存储链路传递至灾备端。
2. RPO、RTO趋近于0
3、实现原理
4、限制条件:1、必须是华为存储设备
2、必须有后端存储链路
3、设备必须支持高级特性(中高端存储)

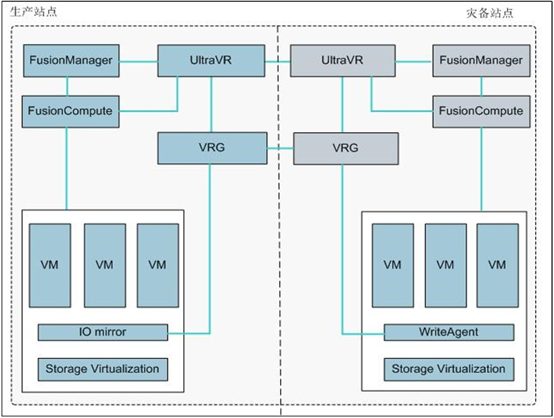

FusionSphere主备容灾主机复制容灾的组网
存储平面无需打通
BCManager无需管理存储设备
建议给CNA节点单独配置容灾业务管理接口，让其与VRG通信，不配置则走CNA管理接口
VRG与VRG之间通信需要配置主机IO 复制平面
VRG需要被BCManager接管
1. 实现两BCManager 通信。可以通过打通两管理平面实现，也可以单独网络。
2. VRG虚拟复制网关需要三个平面，有三个网卡：VRG与VRG、与CNA互通、与BCM互通：BCM下发策略给VRG执行。
3. BCManager上配置好了保护对象和保护策略，对主机业务进行保护。

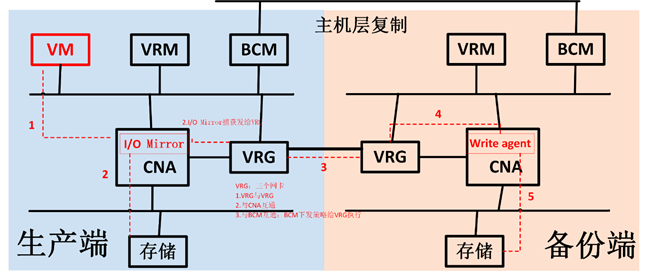

I/O过程
①VM发起IO流，生产站点CNA收到后会进行IO双写，一份写入生产存储，一份通过I/O Mirror捕获发给本端VRG
②本端VRG将I/O数据压缩、加密通过主机复制平面发送给容灾端VRG
③容灾端VRG对I/O数据进行解压缩、解密路由至相应CNA主机
④容灾站点CNA主机把数据写入备份存储
当灾难发生的时候，上层的BCManager发现生产端站点故障，它会将灾备端备份存储中的数据挂载给灾备端的灾备VM（灾备VM是一个空VM，只有灾难发生时才会拉活），完成业务拉起。
1、定义:左边为生产数据中心，右边为灾备数据中心，将生产数据中心中的数据通过VRG传输至灾备数据中心。通过BCM接入生产端VRG备端VRG，建立保护集、保护策略、保护计划，待通过周期到达后，将生产端数据通过主机IO复制网络平面传输至灾备端
2、RPO:趋近于0 RTO:异步 分钟级
3、限制条件:1、适用于FusionSphere环境
2、只能使用异步方式
4、实现原理
保护集
保护策略：计算（主机、集群）、存储（数据存储上）、网络（DVS上）
保护计划

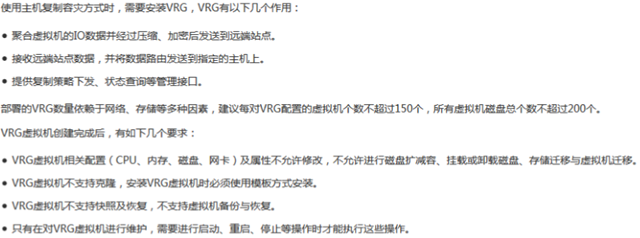

*VRG的作用？
1. 聚合虚拟机的IO 数据并经过压缩、加密后发送到远端站点。
2. 接收远端站点数据，并将数据路由发送到指定的主机上。
3. 提供复制策略下发、状态查询等管理接口。
*一对 VRG 能否对多台 CNA 上的虚拟机进行容灾?
部署的 VRG 数量依赖于网络、存储等多种因素，建议每对 VRG 配置的虚拟机个数不超过 150 个，所有虚拟机磁盘总个数不超过 200 个。
<引伸: 生产站点和灾备站点都需要部署 VRG 虚拟机，且部署方式为一对一部署 >
*主机复制与存储复制适合于哪些场景？
主机复制适合的场景：
主机复制容灾定位服务于中小型企业非关键性业务，建议支持的业务有 ERP （Enterprise Resource Planning）、邮件服务器和桌面云等。
存储复制适合场景：
1. 使用华为SAN设备，站点间通过IP 网络连接。
2. 不希望生产中心与灾备中心的距离受到限制。
3. 希望对虚拟机进行计划性的跨站点迁移。
4. 站点中业务需要连续性保护。
5. 存在虚拟机启动优先级、依赖关系等复杂的恢复场景。
6. 容灾演练具有较高优先级。
<关键点：
主机复制的RPO为分钟级，RTO为秒级，如果有更高的容灾要求，那么需要存储复制实现，如双活数据中心。
出于稳定性考虑，关键性业务不适合主机复制场景
主机复制只适合于FusionSphere场景
>
*一对 VRG 保护的虚拟机超过 150 个虚拟机怎么办？
再部署一对 VRG 然后在 BCManager 上关联 VRG
*基于主机复制
CNA 主机上必须要有 IOMirror 模块，且 CNA 上虚拟机的 IO 能被其捕获到，通过 CNA 的IOMirror 模块完成数据的镜像 IO。
*VRG 之间用了 FusionCompute 上的啥功能：
IO mirror
*为什么主机复制不可以使用FusionStorage为数据存储？
虚拟化数据存储特指由 CNA 自身实现的虚拟化特性，例如快照、精简磁盘等，即对应存储虚拟化为主机存储虚拟化+文件系统。FusionStorage 支持虚拟化特性，是通过 FusionStorage存储系统自身机制实现的，但 CNA 并未参与，因此 FusionStorage 不是虚拟化数据存储。
*那只有 FusionStorage 作为存储的时候，就无法实现主机复制?
当虚拟机的基本块设置设为支持时，源端支持 FusionStorage 虚拟化存储。
*主机复制、存储复制容灾二者区别？
1、在数据容灾的实现方式上是不同的。主机复制容灾通过部署 VRG 的 VM 将数据从生产站点传送到生产站点。存储复制容灾是采用两站点之间阵列复制实现的。
2、RPO、RTO 值不同。主机复制秒级分钟组；存储复制中两个值比较灵活。
3、应用场景。主机复制应用于中小企业非关键性业务；存储复制应用于所有，重点在关键业务中应用。
4、虚拟化平台限制原因不同。主机复制只应用于华为 FusionCompute。
5、两站点距离不同。主机复制更小些。
6、存储复制对上层应用无限制，主机复制限制为 FusionSphere。
7、主机复制应用 VRG，消耗计算节点的计算资源。
8、存储复制可以同步/异步传输数据，主机复制只可以异步。
FusionSphere 主机复制场景的规划？
1. 两端 BCManager 通信实现：可以打通两数据中心的管理平面，或者单独网络。
2. BCManager 部署模式：分布式部署与灾备站点部署一个。
3. BCManager 通信链路带宽一般为 10Mps。
4. 主机 IO 复制链路需要根据复制周期内平均业务 IOPS 计算。
5. 计算公式：保护虚拟机数量*每个虚拟机周期内业务繁忙期间平均写业务IOPS*数据块大小*8/0.7（带宽利用率系数）
6. VRG 部署数量：一对 VRG 可保护虚拟机数量不超过 150 个，可保护虚拟机磁盘不超过200 个。根据需要保护虚拟机数量进行规划。
7. BCManager 上保护组、保护策略、恢复计划等规划。
8. Domain0 规格调整。Domain 0 内存大小需要在原有基础上增加 4GB。
FusionSphere 容灾的两种方式
可以实现多活和主备：
1. 存储层 hypermetro 特性，实现多活
2. VRG，只能实现主备
存储复制容灾和主机复制容灾
通过存储复制容灾，容灾全景图中的所有的容灾方案都适合，并无特殊之处。
主机复制容灾，只适合于主备容灾场景，因其通过 VRG完成数据容灾，RPO、RTO 值都大于0。
基于主机复制容灾，生产端会打快照吗？
不会，因为 IO 的流动是通过 IOmirror 来完成的，IOmirror 不需要快照技术去提供支持。
虚拟机热迁移中的完整迁移，存储也是没有打快照的。
VRG 的组网、功能和限制
VRG 的规格：2CPU、6G内存、15G系统盘、100G数据盘（logcache 盘：用于存储异步传输的 IO）
主机层复制的 IOMirror 是如何把数据传给 VRG 的？
IOMirror 首先从名字上来说，它会把数据相当于镜像，然后将镜像过的数据通过 IP 转发给VRG，在主机复制的场景当中，需要给 CNA 主机添加“虚拟机容灾数据流量业务管理接口”。
VRG 进行主机复制容灾，它是同步还是异步，还是二者都有？
只有异步。RPO>0 秒 RTO>0 分钟
10 个 LUN 映射给 10 个主机，选择什么容灾？
在华为针对虚拟化平台的容灾方案中，我会选择主机复制容灾，原因是这 10 个 LUN 中有可能存在不需要保护的 VM，主机复制容灾的精度可以做得更高一些。
如果在FusionCompute场景下，肯定会使用华为的主机复制容灾解决方案，如果是其它虚拟化场景，如 KVM、VMware 场景下，我会寻找跟 FusionCompute 主机复制容灾解决方案类似的解决方案，假设如果找不到一个主机层面上的解决方案的话，我会尝试将这 10 个 VM 迁移至同一个LUN 当中，然后采用存储阵列复制容灾，如果不可以的话却一定要实现容灾的话，那就只能进行存储阵列复制容灾解决方案。
容灾网络带宽应该从哪些方面考虑：
虚拟机数量、数据量，同步复制还应考虑数据变化量（闲时和忙时）
主机复制、存储复制实现原理？

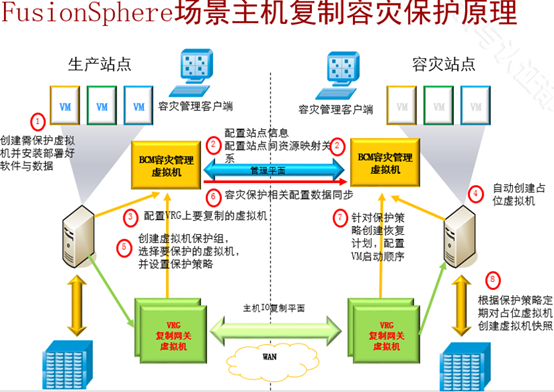

主机复制：
步骤如下：
1、 创建需保护虚拟机并安装部署好软件与数据。
2、 配置站点信息。 配置站点间资源映射关系。（集群，主机，端口组，数据存储）
3、 配置 VRG 上要复制的虚拟机
4、 自动创建占位虚拟机，用以备份容灾虚拟机的数据，以便在容灾虚拟机故障后进行数据恢复。
5、 创建虚拟机保护组，选择要保护的虚拟机，并设置保护策略。
6、 容灾保护相关配置数据同步。
7、 针对保护策略创建恢复计划，配置虚拟机启动顺序。
8、 根据保护策略定期对占位虚拟机创建虚拟机快照（防止同步过程中数据损坏，而导致数据不可用）

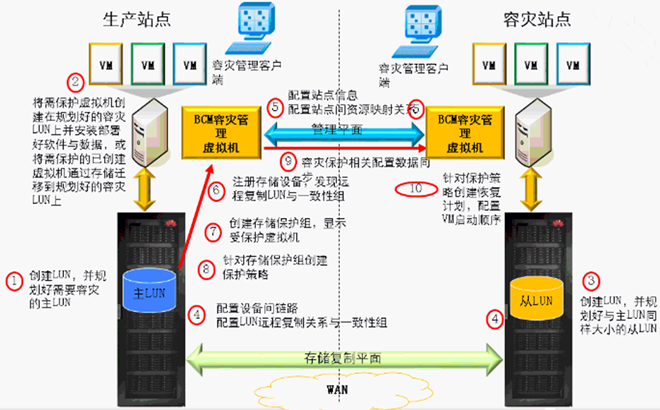

存储复制：
步骤如下：
1、 生产站点中创建主 LUN；
2、 将主 LUN 映射到 FusionCompute 环境中，且将容灾 VM 部署到数据存储中
3、 容灾站点创建从 LUN，大小与主 LUN 相同；
4、 生产站点配置远端设备，配置 LUN 远程复制关系与一致性组；
5、 在 BCManager 中配置站点间资源映射关系；（集群，主机，端口组的映射）
6、 在 BCManager 中注册存储设备，发现远程复制 LUN 与一致性组；
7、 在 BCManager 中创建保护组。
8、 创建保护策略
9、 容灾保护相关配置数据同步；
10、针对保护策略创建恢复计划，配置 VM 启动顺序
为什么主机复制需要虚拟化数据存储?
因为实现主机复制过程中，需要根据保护策略定期对占位虚拟机创建虚拟机快照。

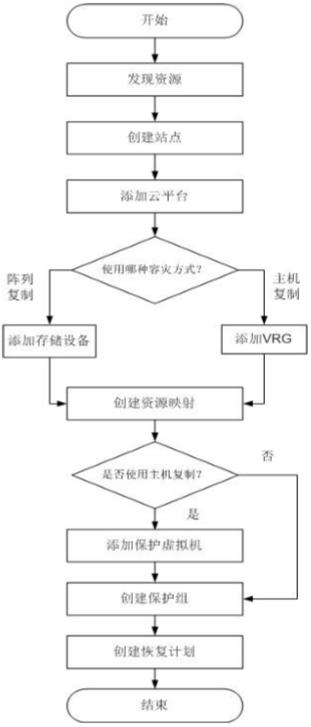

主机复制、存储复制配置过程？

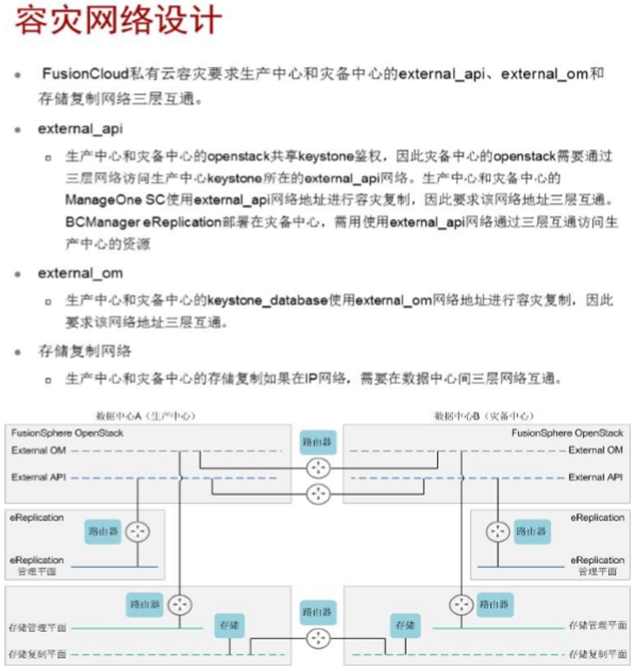

FusionSphereOpenstack 容灾组网设计

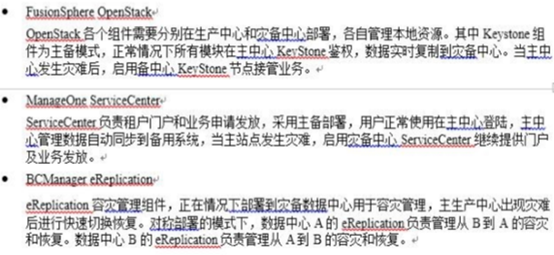

容灾模块设计

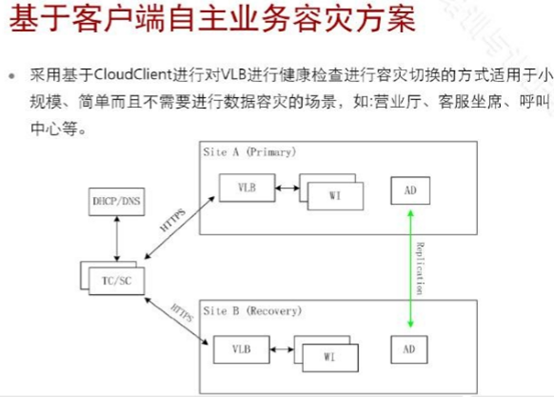

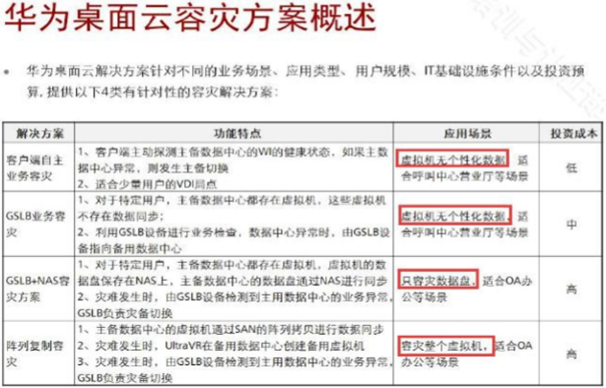

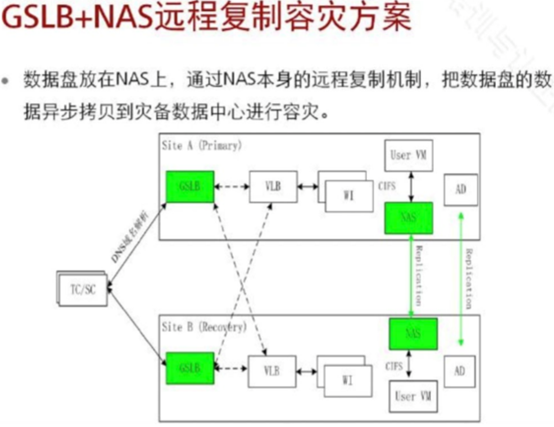

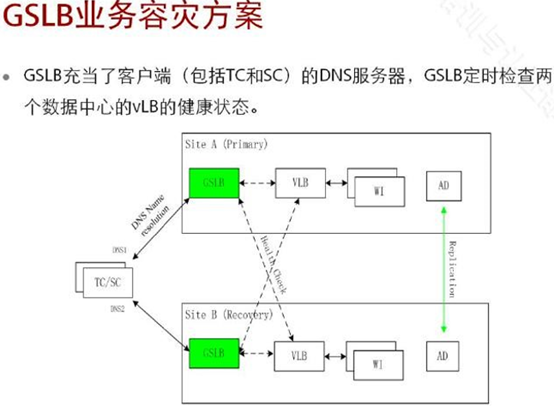

桌面云容灾组网和实现原理
。FusionSphere 主机复制场景的规划?
1. 两端 BCManager 通信实现:可以打通两数据中心的管理平面，或者单独网络。
2. BCManager 部署模式:分布式部署与灾备站点部署一个。
3. BCManager 通信链路带宽一般为 10Mps。
4. 主机 IO 复制链路需要根据复制周期内平均业务 IOPS 计算。
5. 计算公式:保护虚拟机数量*每个虚拟机周期内业务繁忙期间平均写业务 IOPS*数据块大小 *8/0.7(带宽利用率系数)
6. VRG 部署数量:一对 VRG 可保护虚拟机数量不超过 150 个，可保护虚拟机磁盘不超过 200 个。1100 个 IOPS 根据需要保护虚拟机数量进行规划。
7. BCManager 上保护组、保护策略、恢复计划等规划。
。VRG 有几个网卡？分别有什么作用？
三张网卡
1. 用于和BCManager通信，需要配置为和BCManager虚拟机相通的分布式交换机和端口组。
2. 用于和CNA主机通信，用于和主机的业务管理接口通信，需要配置为和主机业务管理接口相通的分布式交换机和端口组。
3. 用于和对端站点的 VRG 通信，需要配置为和对端站点相通的分布式交换机和端口组。
。主从切换和容灾演练区别?主从切换如何实现的？
主从切换：从 LUN 升为主 LUN
容灾演练区别：没切换LUN
主从切换：一键式计划迁移，一键式故障恢复里面都有主从切换

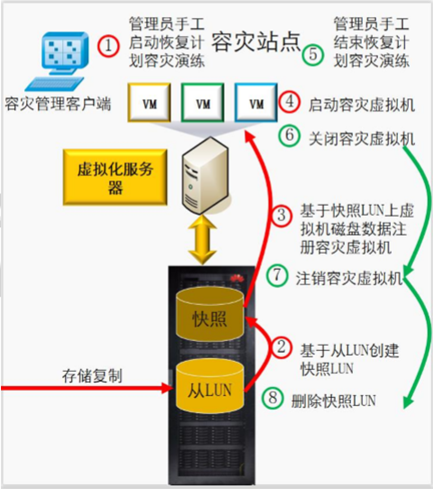

。基于存储复制一键式容灾测试与清理

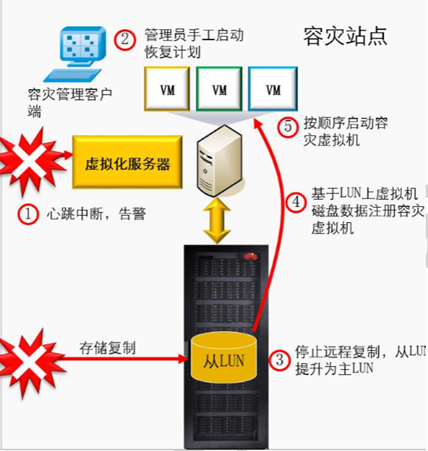

。基于存储复制的一键式故障恢复

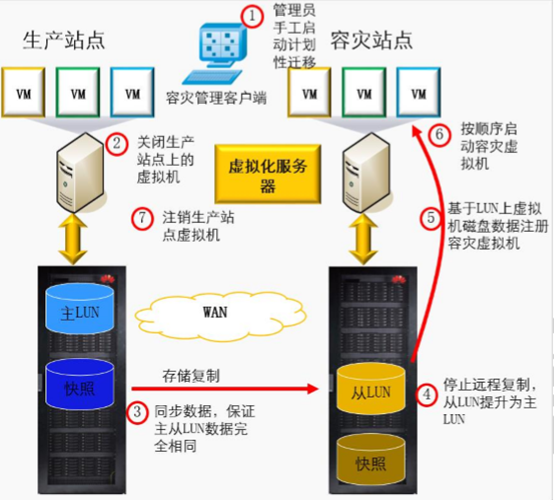

。基于存储复制的一键式计划性迁移

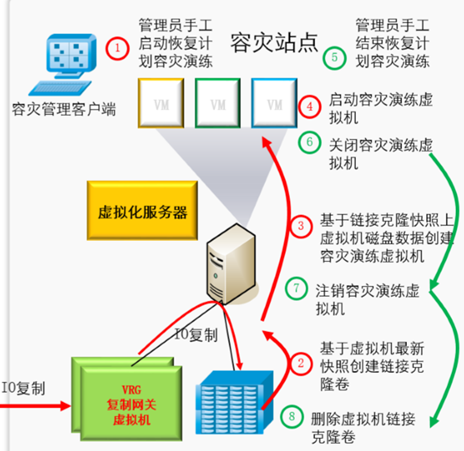

。基于主机复制的一键式容灾测试与清理

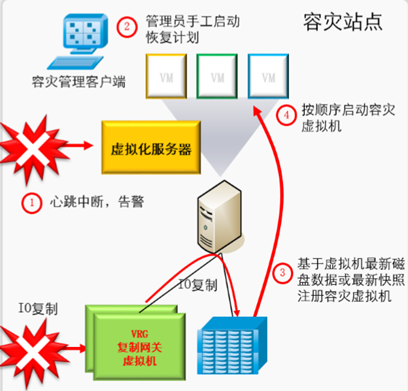

。基于主机复制一键式故障恢复

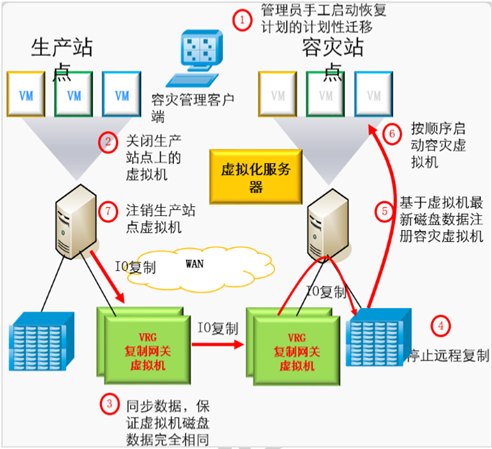

。基于主机复制的一键式计划性迁移
。容灾测试、故障恢复、计划性迁移的区别
1) 对生产站点的影响：
容灾测试前、后，生产站点都保持正常的运行状态，容灾测试对生产站点无影响。
故障恢复前，生产站点已故障，仅在容灾站点作相应操作，拉起容灾业务
计划性迁移前，生产站点正常，计划性迁移后，业务切换到容灾站点，生产站点业务停止
2) 价值：
容灾测试用来验证复制到灾备站点的数据的可用性或快照的可用性
故障恢复可以在生产站点发生灾难时，一键式拉起容灾业务
计划性迁移在非灾难性停止前，可以提前切换业务，减少停机对业务的影响
3) 实现的方式
详见前面的每个步骤。
考试追问：
VRG之间的带宽单位是什么？
mb/s
VRG的带宽为什么需要乘8？
单位的换算。字节转比特 1B=8b
数据块大小单位？
MB
为什么需要乘虚拟机业务繁忙时的IOPS？
因为不以繁忙时带宽计算带宽，可能会数据传输效率低。
业务繁忙时的iops数据如何计算？
具体说下VRG怎么部署，操作？
生产站点与灾备站点一一对应，且与主机进行绑定。
