思科模拟器（虚拟局域网设置）

先设置各终端IP号

研发部门设置代码：

Enable

Vlan database

Vlan 10 name yanfa

Vlan 20 name xiaoshou

Exit

Configure terminal

Interface range fa 0/1-2

Switchport access vlan 10

Interface range fa 0/3

Switchport access vlan 20

Exit

Interface f 0/4

Switchport mode trunck

图列：

销售和人事部门原理同上

Switch3设置代码:

Enable

Configure terminal

Interface range f 0/1-3

Switchport mode trunk

%同时该交换机也需要设置需要的虚拟局域网和串口。

进行互通性实验：

一、192.168.1.3使用ping 命令Ping自己失败

192.168.1.3使用ping 命令Ping同在vlan的192.168.1.2成功

见图一

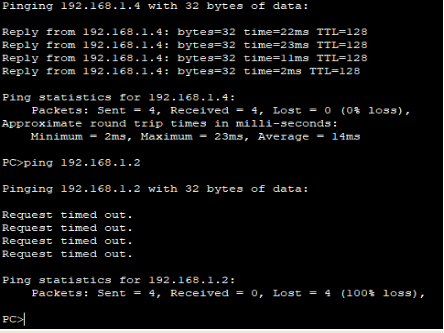

二、在vlan20的192.168.1.4ping在vlan20里但不在一个交换机下的192.168.1.4成功

但ping在一个交换机下，且网络号相同的主机192.168.1.2失败

见图二

             图一

                                       图二
