芯片安全设计技术1
一、常见的对称算法
- 对称密码算法
加密和解密的秘钥是一样的
加密过程：X是明文，K是秘钥，Y是密文
解密过程：Y是密文，K是秘钥，X是明文
- 常见的对称算法
-
AES (Advanced Encryption Standard)
-
DES/3DES (Data Encryption Standard)
-
SM4
-
ZUC
-
Chacha20
按照字节来划分，前三种AES,DES, SM4可分为一类，均按照8、16字节来分组，又称为分组密码。
对于ZUC，Chacha20则没有分组，又称为流密码。
- AES分组密码算法
AES是目前国际使用最为广泛的对称密码算法

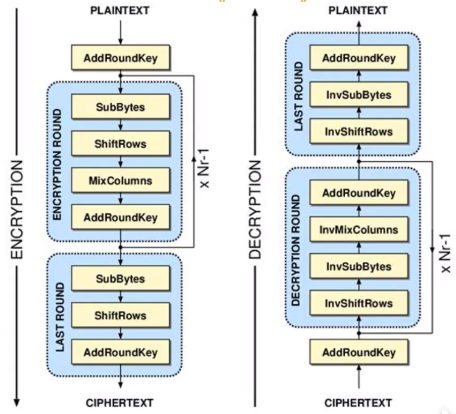

其算法流程为：
AES算法有三个子类，分别为AES128、AES-192、AES-256。
区别：
秘钥长度：128,192,256
轮数：10,12,14
加解密的黑盒子SBOX不同
加解密使用轮秘钥的顺序不同
二、常见的使用模式与场景
-
分组密码操作模式
ECB模式（电子密码本模式）
在实际中，，加密数据往往大于8字节，16字节，最简单的方式就是将数据分割为若干个分组后，对这些分组数据分别进行加密，也就是ECB模式。关于操作模式说明：对于很长的数据，如1M，那么使用SM4,AES等对称密码算法，输入只能为固定字节数，如8字节或16字节。那么最简单的解决方式即为ECB模式。
ECB模式的缺点：采用ECB模式及每个数据都分别进行加密，各个加密之间互不干扰，因此，可以从密文中可以看出对应的结构变化趋势，这对于抵抗攻击来说是不安全的。
类似于一个模糊的图片，虽然被加密了，但还是能够看出其中的一些信息：
-
CBC模式
为了解决ECB模式的缺点，此外还有其他的模式，如CBC模式：
对于CBC加密过程，每一个分组异或后会与上一个得到的结果，在进行下一次的黑盒运算。这样可以打乱每一个分组的结构信息。 -
常见的对称算法加密模式
- ECB-Electronic Code Book
- CBC-Cipher Block Chaining
- CTR-CounTeR
- GCM-Galois/Counter，用于网络通信
- XTS-XEX-based Tweaked-codebook mode with ciphertext Stealing，用于数据存储
-
数据存储
安卓7.0以及更高的版本支持文件级别的加密（FBE）。采用文件级加密时，可以使用不同的秘钥对不同的文件进行加密，也可以对加密的文件单独解密。
所有加密都基于采用XTS模式的AES-256算法。内核的加密性能必须要在使用AES XTS时至少达到50MB/s，以确保良好的用户体验。
因为在使用数据存储加密时，会带来性能上的瓶颈，造成性能变差，因此需要对加密的算法提出合理的要求来达到良好的用户体验。
-
数据存储的常用模式-XTS
特点：
- NIST SP800-38E (标准化模式)
- 无需IV,初始向量（与CBC模式不同）
- i为sector number（与数据处理的位置相关）
- 可以随机访问
- 可以进行并行处理
- 网络通信
- SSL/TLS（Secure Socket Layer 安全套接层）是基于HTTPS下的一个协议加密层
- TLS通信中数据都会使用对称密码算法进行加密，密码算法的种类在握手阶段进行确认
- TLS-AES-128-GCM-SHA256为TLS v1.3的必选算法
- 网络通信加密中常见的模式——GCM模式
特点
- NIST SP800-38D(标准)
- 即可以对数据加密，也可以用于提供校验值（auth tag）
- 处理速度可以比CBC快，因为加解密部分可以并行处理。
三、常见的抗攻击设计
- 侧信道攻击防护

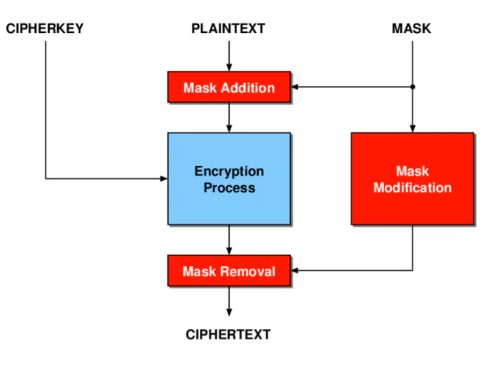

思想1：对中间值进行随机化或掩码。
对中间值进行随机化处理，往往通过对中间值异或或掩码来达到随机化中间过程的目的：
-
线性操作往往使用布尔掩码
-
非线性操作使用乘法掩码、随机掩码和国定值掩码
思想2：增加随机延迟或伪操作
在功耗上无法区别延迟或者伪操作，使得攻击者无法对齐功耗曲线。
- FI防护（错误注入分析防护）
-
多次操作校验是否计算结果相同
- 可以使用加密后解密来判断明文是否一致，对运算前后几轮需要重点关注
-
关键参数保存CRC
- 例如秘钥的CRC值可以由硬件保存，不定时计算目前使用的秘钥CRC值是否一致
四、对称密码算法实现
-
SBOX黑盒设计实现策略
硬件上游两种主要实现方案：
a. 使用查找表
b. 二项式求逆
SMIC55, 100MHz，上面的是查找表实现，下面的是二项式求逆实现。可以看到查找表实现的面积大约为其一倍。一般是频率越高，二项式求逆的面积越小，因此，需要权衡面积和性能的关系（trade-off）。
-
轮秘钥的计算逻辑
使用两个寄存器来存储轮秘钥，regA存储第一轮或最后一轮轮秘钥，regB用于存储当前的轮秘钥(非高速应用中)需要有标识标志regA存储的为第一轮还是最后一轮轮秘钥
在一个时钟周期只进行一轮（或较少轮数）运算时，避免在一开始就讲坤秘钥全部扩展完成，占用大量寄存器。
-
密钥管理
关键密钥：关键密钥由硬件管理，软件不可见或控制访问权限，例如根密钥。应用密钥：应用密钥由软件协调管理，增加灵活性，例如会话秘钥。
4.指令集加速
通过查看CPU信息来确认是否支持指令集加速
user@root:grep aes -o -ml /proc/cpuinfo
aes
openssl 1.0.1版本后，运行时期自动检测是否支持AES-NI
只有使用openssl EVP的接口，定义函数才能使用AES-NI
如果CPU支持AES-NI指令扩展，其性能如下：
五、总结：
- 根据应用场景选择适合的算法和模式，根据标准规范使用
- 大多数算法还是可以使用空间换时间的方式进行加速
- 物理安全设计包含前端、后端整个IC设计流程，安全性措施在设计完成后还需要经过过实验室测试
- 常用的硬件对密码算法往往有加速支持
