【Astar寻路算法图解】Java实现

Astar 寻路算法

1. 什么是Astar寻路算法

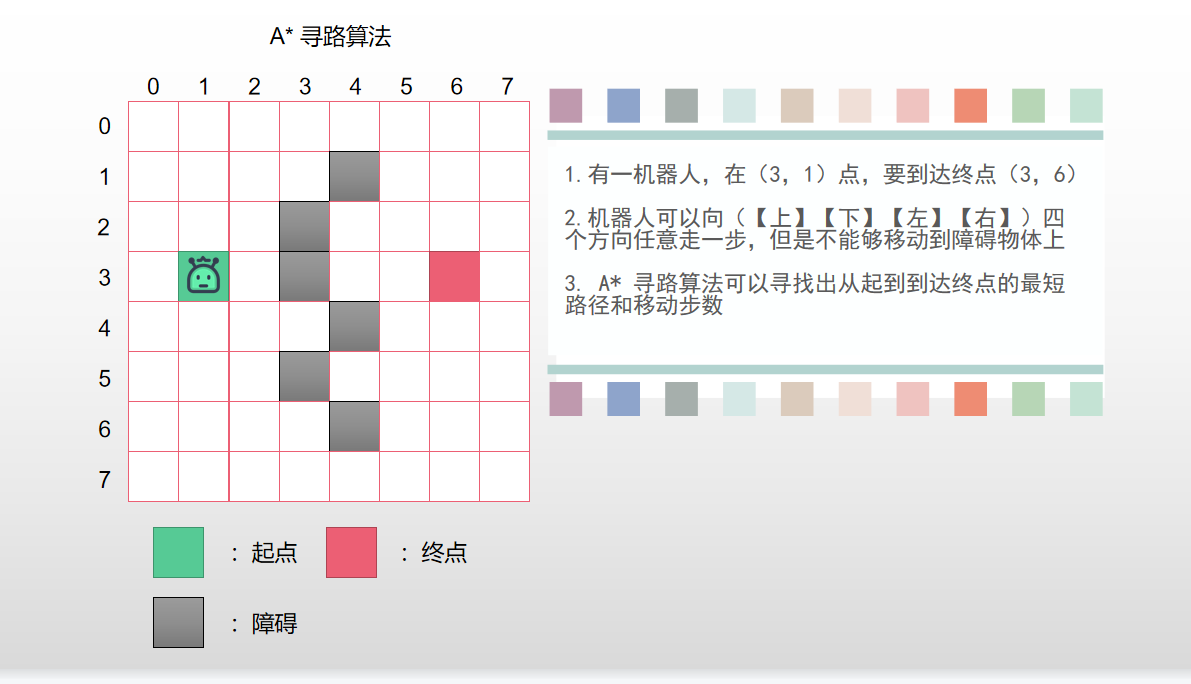

• 拥有一个地图，地图上面有起点和终点
• 一个机器人在起点，希望用最短的距离到达终点
• Astar算法可以用来解决这个问题

2. 算法引入的三个工具

2.1 两个数据结构

• Open表，用来存储当前能够到达的格子，

Open表使用优先队列构建，这样的话Open表就会自动把F值最小的结点放在队首了，poll()方法会自动取队首并且将队首删除

• Close表，用来存储已经到达过的格子

使用一个普通的数组存放即可

2.2 一个公式

• 公式：F = G + H

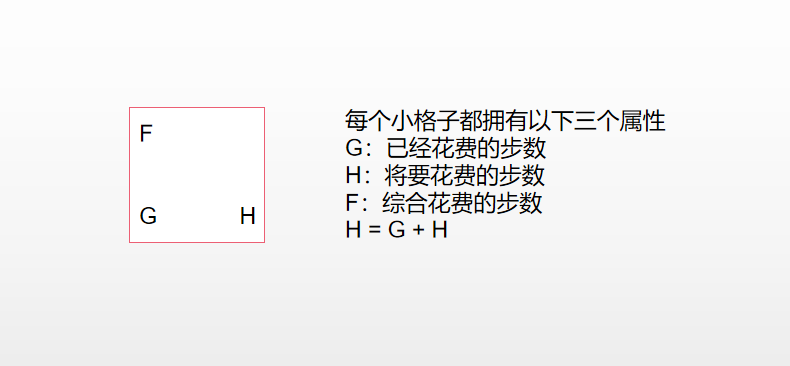

每一个格子拥有三种属性，即：

• G：从起点格子走到现在的格子需要花费多少步（已经花了的步数）

• H：不考虑障碍的情况下，从当前在的格子走到终点需要花费的步数（预估仍然需要花的步数）

• F：对G和H的综合评估，也就是路径上如果拥有这个格子的话，最终需要花费的步数数量的预估


3. 算法步骤

步骤如下：

3. 1 第一轮操作

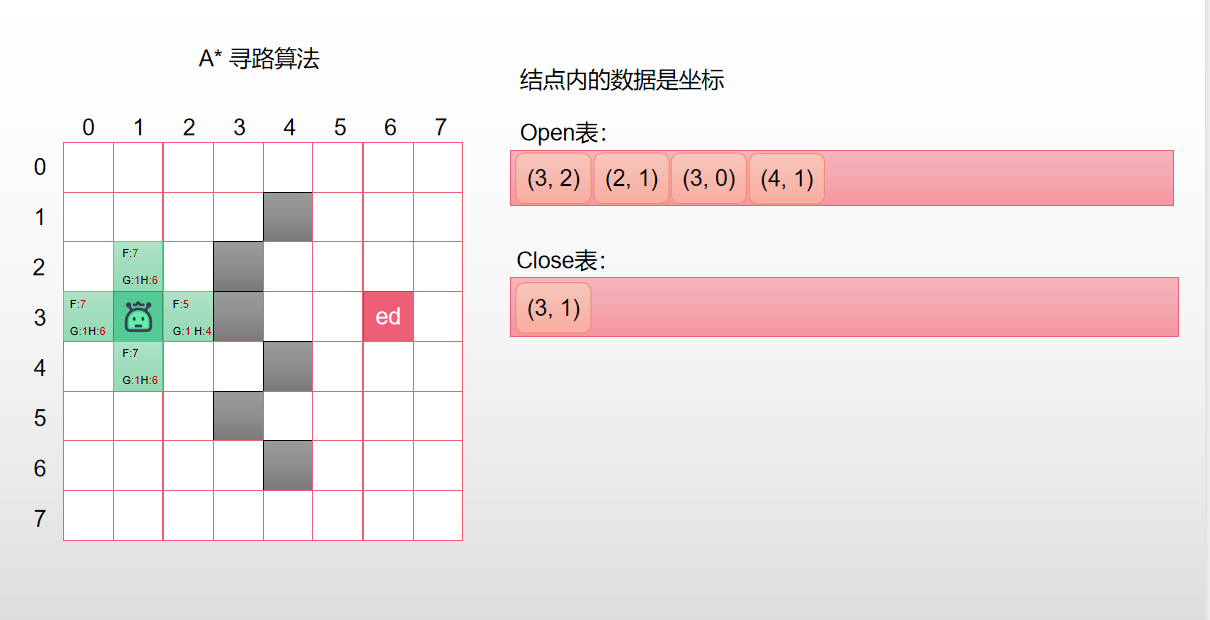

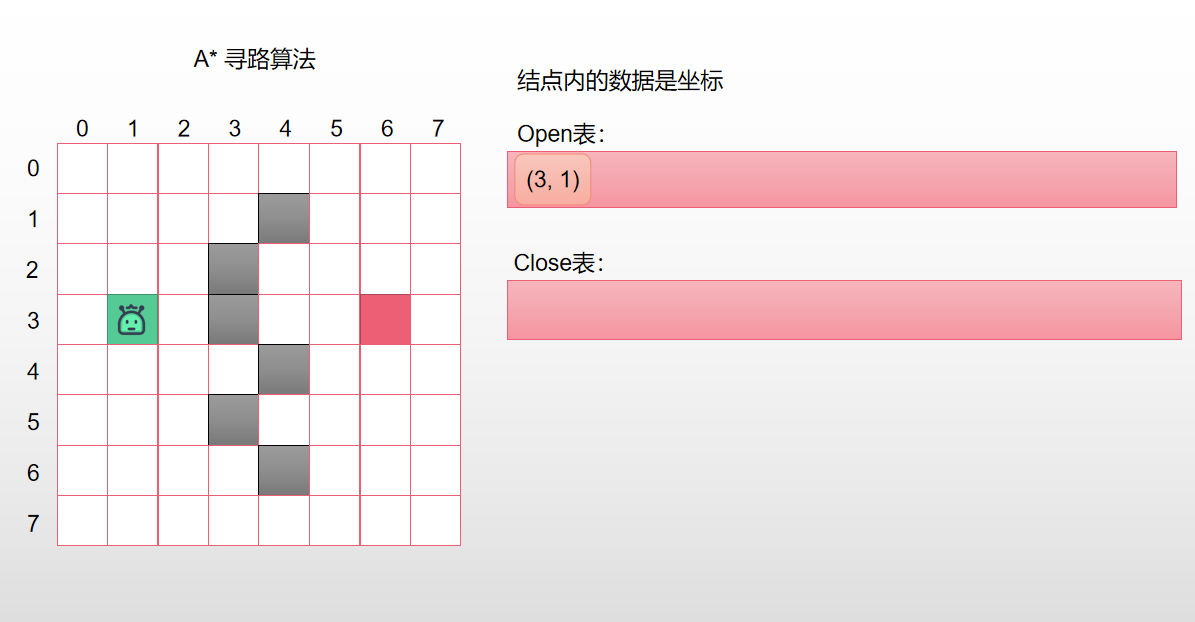

1. 首先，我们需要将起点（机器人起始点）放到open表中：


2. 在【Open表】中寻找出一个F值最小的结点作为【当前结点】，把这个结点移出【Open表】并且加入到【Close表】中，并且对这个【当前结点】进行检查，看【当前结点】四周是否有能够到达的结点，如果这些能够到达的结点不在Open表中或者Close表中，就把这些能够到达的结点计算出F值后加入到【Open表】中，并且把【当前结点】作为这些结点的父节点

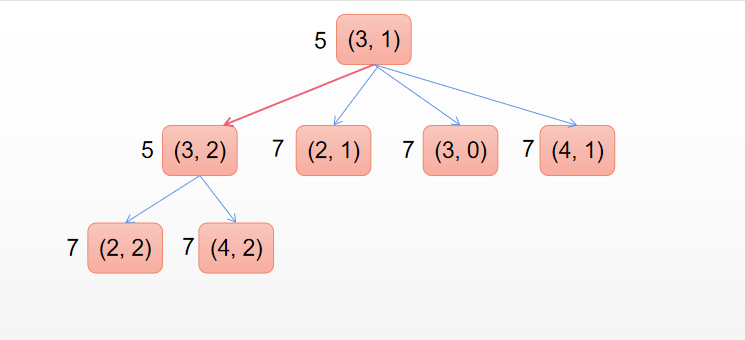

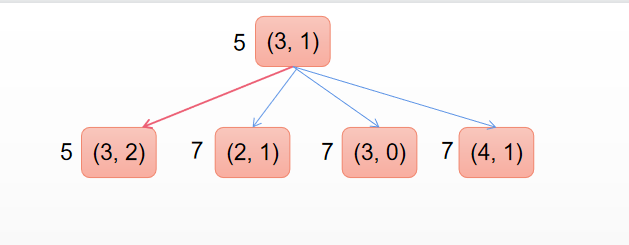

   当前的父子结点关系如下：

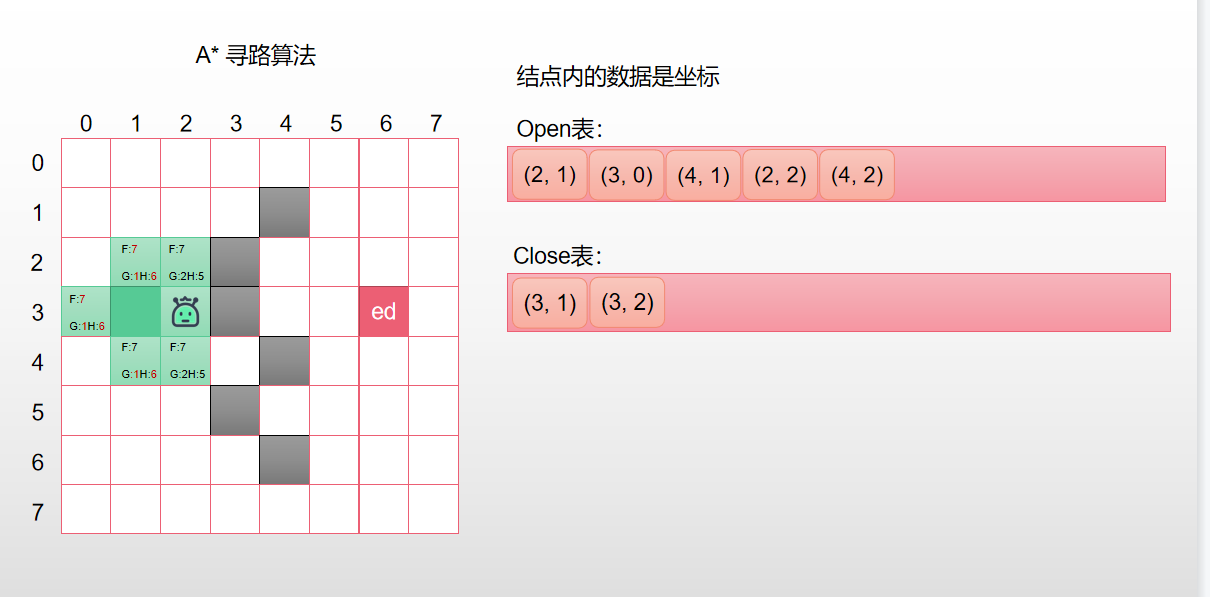

3. 2 第二轮操作

因为当前的【Open表】不为空并且没有找到【end结点】，所以重复第一轮的第二步操作

1. 寻找Open表中F值最小的结点当作【当前结点】， 把【当前结点】移出【Open表】并且放入【Close】表，接下来是对【当前结点】进行检查，将能够到达的并且在【Open表】和【Close表】中从来没有出现过的结点添加进【Open表】中，并且把【当前结点】当作能够到达的结点的父结点


   因为（3， 3）是【障碍物】，（3， 1）已经存在于【Close表】中，所以这两个结点都不加入【Open表】中

   当前的父子结点关系如下：


3. 3 第三轮操作

接下来的方式就是重复以上步骤

• 从【Open】表中寻找F值最小的结点移入【Close表中】并且当作【当前结点】进行检查扩展
• 将能够到达的新结点加入到【Open表】中

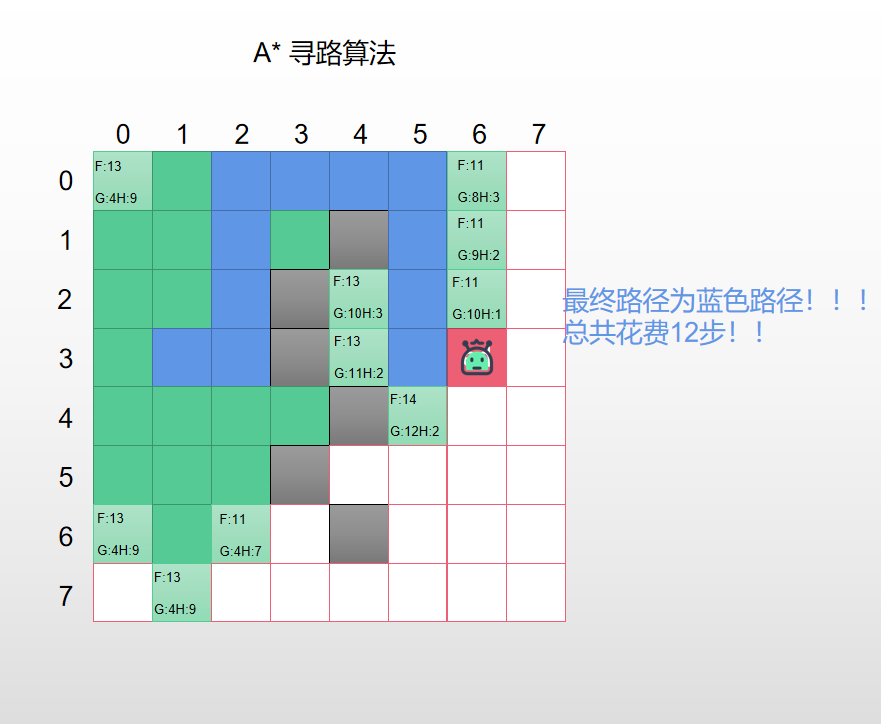

下面是全部的过程的动图示例，仔细看F的值，每次都选择最小的F进行检查和扩展，同时G 和 H的值的变化。

4. 代码实现（Java）

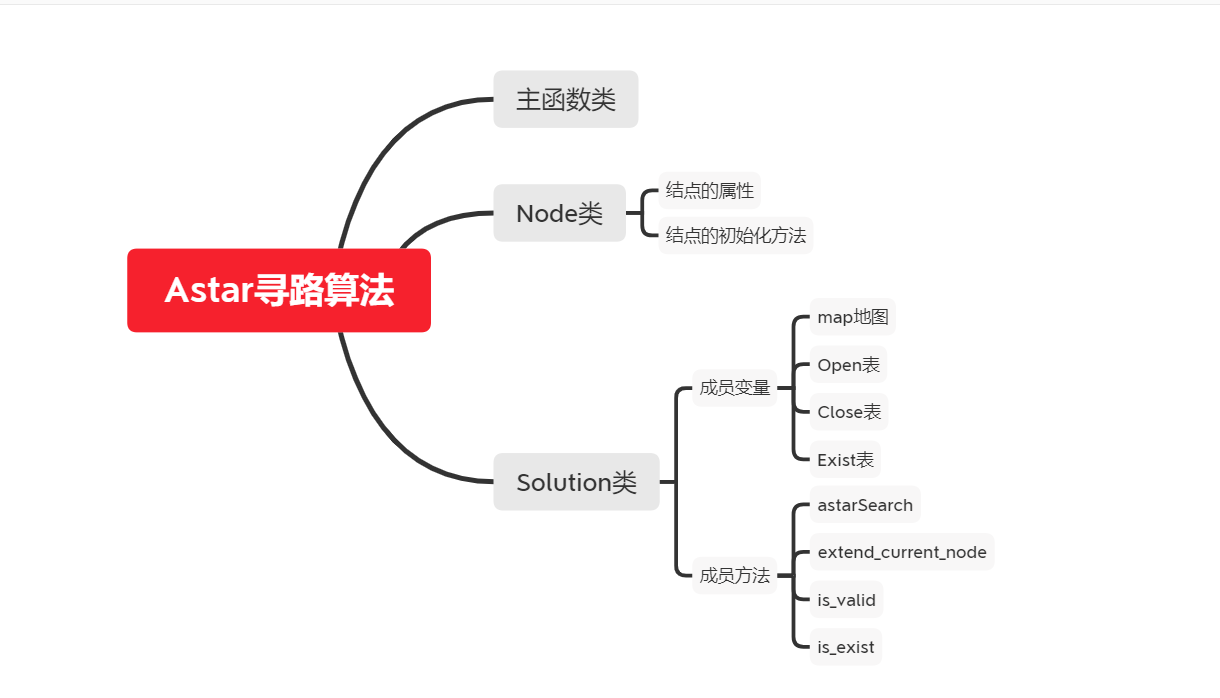

首先对整个算法我们需要整体上的认识

需要一个Node类记录经过的每一个结点的信息，Node类的信息如下：

为了方便数据的处理，所有的成员变量我都public了（不要学我，这好吗？这不好！）

//结点的属性
//因为每个结点都需要存放在优先队列中，所以需要实现Comparable接口
class Node implements Comparable<Node> {


   public int x;  //x坐标
   public int y;  //y坐标
   public int F;  //F属性
   public int G;  //G属性
   public int H;  //H属性
   public Node Father;    //此结点的上一个结点
   //构造函数
   public Node(int x, int y) {


       this.x = x;
       this.y = y;
   }
   //通过结点的坐标和目标结点的坐标可以计算出F， G， H三个属性
   //需要传入这个节点的上一个节点和最终的结点
   public void init_node(Node father, Node end) {


       this.Father = father;
       if (this.Father != null) {


           //走过的步数等于父节点走过的步数加一
           this.G = father.G + 1;
       } else {

      //父节点为空代表它是第一个结点
           this.G = 0;
       }
       //计算通过现在的结点的位置和最终结点的位置计算H值
       this.H = Math.abs(this.x - end.x) + Math.abs(this.y - end.y);
       this.F = this.G + this.H;
   }
   // 用来进行和其他的Node类进行比较重写的方法
   @Override
   public int compareTo(Node o) {


       return Integer.compare(this.F, o.F);
   }
}

接下来是Solution方法，所有的算法和数据结构都存放在这个方法中

• 首先需要一个地图：

// -1 -> 墙壁， 1 -> 起点  2 -> 终点
public int[][] map = {


           {

     -1, -1, -1, -1, -1, -1, -1, -1, -1, -1},
           {

     -1,  0,  0,  0,  0,  0,  0,  0,  0, -1},
           {

     -1,  0,  0,  0,  0, -1,  0,  0,  0, -1},
           {

     -1,  0,  0,  0, -1,  0,  0,  0,  0, -1},
           {

     -1,  0,  1,  0, -1,  0,  0,  2,  0, -1},
           {

     -1,  0,  0,  0,  0, -1,  0,  0,  0, -1},
           {

     -1,  0,  0,  0, -1,  0,  0,  0,  0, -1},
           {

     -1,  0,  0,  0,  0, -1,  0,  0,  0, -1},
           {

     -1,  0,  0,  0,  0,  0,  0,  0,  0, -1},
           {

     -1, -1, -1, -1, -1, -1, -1, -1, -1, -1}
           };

这个map就是上面的地图，由于判断地图是否越界过于麻烦，添加了辅助区域，让我们对【当前结点】进行扩展操作的时候判断扩展是否越界变得简单直观，只要不等于-1就代表没有越界，而不必判断x坐标和y坐标的范围。

• 有了地图之后我们还需要【Open表】，【Close表】
• 对结点进行扩展添加的时候除了需要判断结点是否合法，还需要判断结点是否在【Open表】和【Close表】中出现过
• 但是由于【Open表】不是可以遍历的数据结构，为了方便使用【Exist表】来记录当前结点是否出现在【Open表】中和【Close表】中

//Open表用来存放能够到达的结点
//Open表会自动把F值最小的结点放在队首
public PriorityQueue<Node> Open = new PriorityQueue<Node>();
//Close表用来存放已经到达的结点
public ArrayList<Node> Close = new ArrayList<Node>();
//Exist表用来存放两张表出现过的结点
public ArrayList<Node> Exist = new ArrayList<Node>();

• 判断一个结点是否出现过（is_exist方法）

public boolean is_exist(Node node)
{


   for (Node exist_node : Exist) {


       //如果这个结点在Exist中出现过，返回true
       if (node.x == exist_node.x && node.y == exist_node.y) {


           return true;
       }
   }
   //没有出现返回false
   return false;
}

• 怎么判断一个结点是否合法（is_valid方法）

public boolean is_valid(int x, int y) {


   // 如果结点的位置在地图上是-1，则不合法
   if (map[x][y] == -1) return false;
   for (Node node : Exist) {


       //如果结点出现过，不合法
       if (is_exist(new Node(x, y))) {


               return false;
       }
   }
   //以上情况都没有则合法
   return true;
}

• 怎么扩展【当前结点】的【上】【下】【左】【右】四个方向的结点(extend_current_node方法)

public ArrayList<Node> extend_current_node(Node current_node) {


   //获取当前结点的x, y
   int x = current_node.x;
   int y = current_node.y;
   //如果当前结点的邻结点合法，就加入到neighbour_node
   ArrayList<Node> neighbour_node = new ArrayList<Node>();
   if (is_valid(x + 1, y))
   {


       Node node = new Node(x + 1, y);
       neighbour_node.add(node);
   }
   if (is_valid(x - 1, y))
   {


       Node node = new Node(x -1, y);
       neighbour_node.add(node);
   }
   if (is_valid(x, y + 1))
   {


       Node node = new Node(x, y + 1);
       neighbour_node.add(node);
   }
   if (is_valid(x, y - 1))
   {


       Node node = new Node(x, y - 1);
       neighbour_node.add(node);
   }
   //返回合法的邻结点们
   return neighbour_node;
}

• Astar寻路算法具体实现(astarSearch方法)

public Node astarSearch(Node start, Node end) {


   //把第一个开始的结点加入到Open表中
   this.Open.add(start);
   this.Exist.add(start);

   //主循环
   while (Open.size() > 0) {


       //取优先队列顶部元素并且把这个元素从Open表中删除
       Node current_node = Open.poll();

       //将这个结点加入到Close表中
       Close.add(current_node);
       //对【当前结点】进行扩展，得到一个邻居结点数组
       ArrayList<Node> neighbour_node = extend_current_node(current_node);
       //对这个邻居数组遍历，看是否有目标结点出现
       for (Node node : neighbour_node) {


           if (node.x == end.x && node.y == end.y) {

     //找到目标结点就返回
               //init_node操作把这个邻居结点的父节点设置为当前结点
               //并且计算出G， F， H等值
               node.init_node(current_node,end);
               return node;
           }
           if (!is_exist(node)) {


               //没出现过的结点加入到Open表中并且设置父节点
               //进行计算对G, F, H 等值
               node.init_node(current_node, end);
               Open.add(node);
               Exist.add(node);
           }
       }
   }
   //如果遍历完所有出现的结点都没有找到最终的结点，返回null
   return null;
}

5. 总体代码

import java.util.ArrayList;
import java.util.PriorityQueue;

public class Astar {


    public static void main(String[] args) {


        int[][] map = {


                {

    -1, -1, -1, -1, -1, -1, -1, -1, -1, -1},
                {

    -1,  0,  0,  0,  0,  0,  0,  0,  0, -1},
                {

    -1,  0,  0,  0,  0, -1,  0,  0,  0, -1},
                {

    -1,  0,  0,  0, -1,  0,  0,  0,  0, -1},
                {

    -1,  0,  1,  0, -1,  0,  0,  2,  0, -1},
                {

    -1,  0,  0,  0,  0, -1,  0,  0,  0, -1},
                {

    -1,  0,  0,  0, -1,  0,  0,  0,  0, -1},
                {

    -1,  0,  0,  0,  0, -1,  0,  0,  0, -1},
                {

    -1,  0,  0,  0,  0,  0,  0,  0,  0, -1},
                {

    -1, -1, -1, -1, -1, -1, -1, -1, -1, -1}
        };
        Node start = new Node(4, 2);
        start.Father = null;
        Node end = new Node(4, 7);
        Solution solution = new Solution();
        Node res_node = solution.astarSearch(start, end);
        //渲染迷宫
        while (res_node != null) {


            map[res_node.x][res_node.y] = 11;
            res_node = res_node.Father;//迭代操作
        }
        for (int i = 0; i < 10; i++)
        {


            for (int j = 0; j < 10; j++)
            {


                System.out.printf("%3d", map[i][j]);
            }
            System.out.println();
        }
    }
}
//结点的属性
class Node implements Comparable<Node> {


    public int x;  //x坐标
    public int y;  //y坐标
    public int F;  //F属性
    public int G;  //G属性
    public int H;  //H属性
    public Node Father;    //此结点的上一个结点
    //获取当前结点的坐标
    public Node(int x, int y) {


        this.x = x;
        this.y = y;
    }
    //通过结点的坐标可以得到F， G， H三个属性
    //需要传入这个节点的上一个节点和最终的结点
    public void init_node(Node father, Node end) {


        this.Father = father;
        if (this.Father != null) {


            this.G = father.G + 1;
        } else {

     //父节点为空代表它是第一个结点
            this.G = 0;
        }
        //计算通过现在的结点的位置和最终结点的位置计算H值
        this.H = Math.abs(this.x - end.x) + Math.abs(this.y - end.y);
        this.F = this.G + this.H;
    }
    // 用来进行和其他的Node类进行比较
    @Override
    public int compareTo(Node o) {


        return Integer.compare(this.F, o.F);
    }
}

class Solution {


    //地图 -1 代表墙壁， 1代表起点，2代表终点
    public int[][] map = {


            {

    -1, -1, -1, -1, -1, -1, -1, -1, -1, -1},
            {

    -1,  0,  0,  0,  0,  0,  0,  0,  0, -1},
            {

    -1,  0,  0,  0,  0, -1,  0,  0,  0, -1},
            {

    -1,  0,  0,  0, -1,  0,  0,  0,  0, -1},
            {

    -1,  0,  1,  0, -1,  0,  0,  2,  0, -1},
            {

    -1,  0,  0,  0,  0, -1,  0,  0,  0, -1},
            {

    -1,  0,  0,  0, -1,  0,  0,  0,  0, -1},
            {

    -1,  0,  0,  0,  0, -1,  0,  0,  0, -1},
            {

    -1,  0,  0,  0,  0,  0,  0,  0,  0, -1},
            {

    -1, -1, -1, -1, -1, -1, -1, -1, -1, -1}
            };
    // Open表用优先队列
    public PriorityQueue<Node> Open = new PriorityQueue<Node>();
    //Close表用普通的数组
    public ArrayList<Node> Close = new ArrayList<Node>();
    //Exist表用来存放已经出现过的结点。
    public ArrayList<Node> Exist = new ArrayList<Node>();

    public Node astarSearch(Node start, Node end) {


        //把第一个开始的结点加入到Open表中
        this.Open.add(start);
        //把出现过的结点加入到Exist表中
        this.Exist.add(start);
        //主循环
        while (Open.size() > 0) {


            //取优先队列顶部元素并且把这个元素从Open表中删除
            Node current_node = Open.poll();
            //将这个结点加入到Close表中
            Close.add(current_node);
            //对当前结点进行扩展，得到一个四周结点的数组
            ArrayList<Node> neighbour_node = extend_current_node(current_node);
            //对这个结点遍历，看是否有目标结点出现
            //没有出现目标结点再看是否出现过
            for (Node node : neighbour_node) {


                if (node.x == end.x && node.y == end.y) {

    //找到目标结点就返回
                    node.init_node(current_node,end);
                    return node;
                }
                if (!is_exist(node)) {

      //没出现过的结点加入到Open表中并且设置父节点
                    node.init_node(current_node, end);
                    Open.add(node);
                    Exist.add(node);
                }
            }
        }
        //如果遍历完所有出现的结点都没有找到最终的结点，返回null
        return null;
    }


    public ArrayList<Node> extend_current_node(Node current_node) {


        int x = current_node.x;
        int y = current_node.y;
        ArrayList<Node> neighbour_node = new ArrayList<Node>();
        if (is_valid(x + 1, y))
        {


            Node node = new Node(x + 1, y);
            neighbour_node.add(node);
        }
        if (is_valid(x - 1, y))
        {


            Node node = new Node(x -1, y);
            neighbour_node.add(node);
        }
        if (is_valid(x, y + 1))
        {


            Node node = new Node(x, y + 1);
            neighbour_node.add(node);
        }
        if (is_valid(x, y - 1))
        {


            Node node = new Node(x, y - 1);
            neighbour_node.add(node);
        }
        return neighbour_node;
    }

    public boolean is_valid(int x, int y) {


        // 如果结点的位置是-1，则不合法
        if (map[x][y] == -1) return false;
        for (Node node : Exist) {


            //如果结点出现过，不合法
//            if (node.x == x && node.y == y) {


//                return false;
//            }
            if (is_exist(new Node(x, y))) {


                return false;
            }
        }
        //以上情况都没有则合法
        return true;
    }

    public boolean is_exist(Node node)
    {


        for (Node exist_node : Exist) {


            if (node.x == exist_node.x && node.y == exist_node.y) {


                return true;
            }
        }
        return false;
    }
}

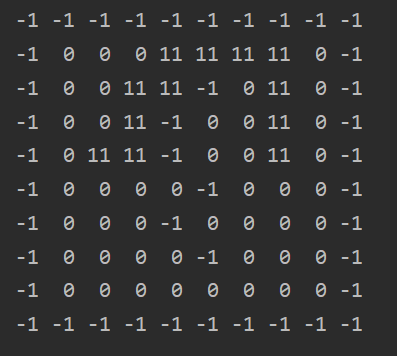

最终输出结果如下：

这是我们画的结果：

因为路径不唯一，所以以上两个图片各展示了一种情况。
