1、前言
一个路由器往往连接着多个网段，因此扩展路由器的网段是相当重要的，扩展路由器的过程也是相当简单，在网络的拓扑结构已经建立好的情况下，分为三步走。第一步，配置vlan，第二步，配置路由器。第三步，在其他路由器上添加访问新网关的静态路由表。
2、实验环境
OS：Windows10
软件：Cisco Packet Tracer Student

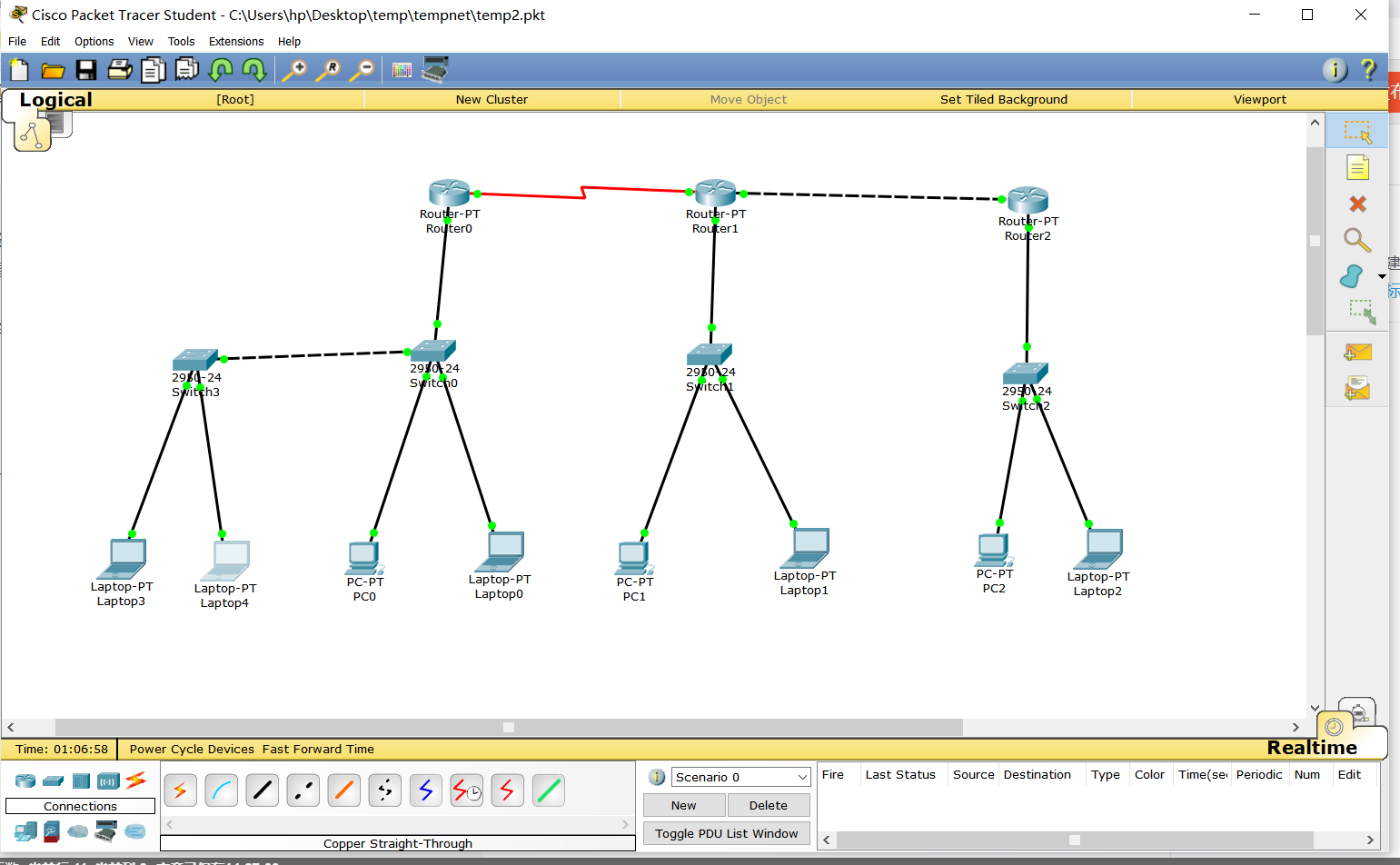

3、网络拓扑结构
-
新增的pc6 ip为192.168.1.2，连于交换机fa0/10; 新增的pc7 ip为192.168.10.2，连于交换机fa0/11;
-
同时确定pc0连于交换机sw1的fa0/10，修改ip为192.168.1.3；pc1连于交换机sw1的fa0/11，修改ip为192.168.10.3;
-
sw1的fa0/2和sw4的fa0/1用交叉线相连。
-
将sw1和sw4的fa0/10口设置到vlan2中
-
将sw1和sw4的fa0/11口设置到vlan4中；
-
将sw1的fa0/1 、fa0/2和 sw4的fa0/1设置端口模式为“trunk”。
4 交换机配置
以下是sw4的设置：
Switch>enable （可简写为en）
Switch#configure terminal （可简写为conf t）
Switch(config)#vlan 2 （创建vlan 2）
Switch(config-vlan)#int fa0/10 （进入端口fa0/ 10）
Switch(config-if)#switchport mode access （设置端口模式为“加入”）
Switch(config-if)#switchport access vlan 2 （当前端口加入vlan2中）
Switch(config-if)#exit （退出）
Switch(config)#vlan 4
Switch(config-vlan)#int fa0/11
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 4
Switch(config-if)#exit
Switch(config)#int fa0/1 （进入端口fa0/1）
Switch(config-if)#switchport mode trunk （设置端口模式为“trunk”）
sw1类似
5 路由器配置
Router>en
Router(config)#conf t
Router#interface fa0/0 （注意找对端口，此原为连接sw1的端口）
Router(config-if)#no ip add (取消原来在此端口上的IP)
Router(config-if)#exit
Router(config)#int fa0/0.1 （在fa0/0是设置子接口）
Router(config-subif)#
Router(config-subif)#encapsulation dot1Q 2 (在子接口上封装802.1Q协议)
Router(config-subif)#ip add 192.168.1.1 255.255.255.0
(每个子接口的IP地址是每个VLAN的网关地址（也可以理解为下一跳地址）)
Router(config-subif)#exit
Router(config)#int fa0/0.2
Router(config-subif)#encapsulation dot1Q 4
Router(config-subif)#ip add 192.168.10.1 255.255.255.0
Router(config-subif)#end
Router#
Router(config)#int fa0/0
Router(config-if)#no shut
Router(config-if)#exit
此时192.168.10.0网关下的计算机还不能访问R2，R3路由器网段下的计算机。（做到这步你可以试一试在192.168.10.2中ping 192.168.3.2）
6 在R2，R3上添加 静态路由表
R2中：ip route 192.168.10.0 255.255.255.0 192.168.5.1
R3中: ip route 192.168.10.0 255.255.255.0 192.168.6.1
此时就可以成功访问了
