前言
CANoe是一个开发集成环境，自然具备加断点debug的功能，通过打断点我们可以一步一步的调试我们的程序。当然由于CANoe的复杂性和集成度高,所以并不是所有的场景都可以加断点debug下面详细介绍：
Debug的适用场景

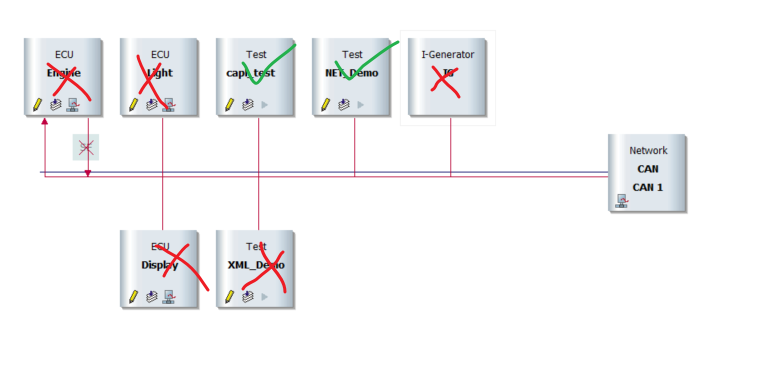

1, 如下图所示，debug只支持 capl test module 和 net test module ,不支持 xml test module, network node
以CAPL测试模块为例debug

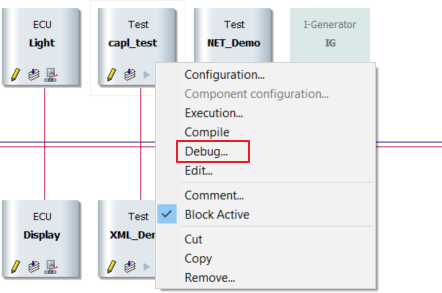

2，在CAPL测试模块上右键然后选择 Debug

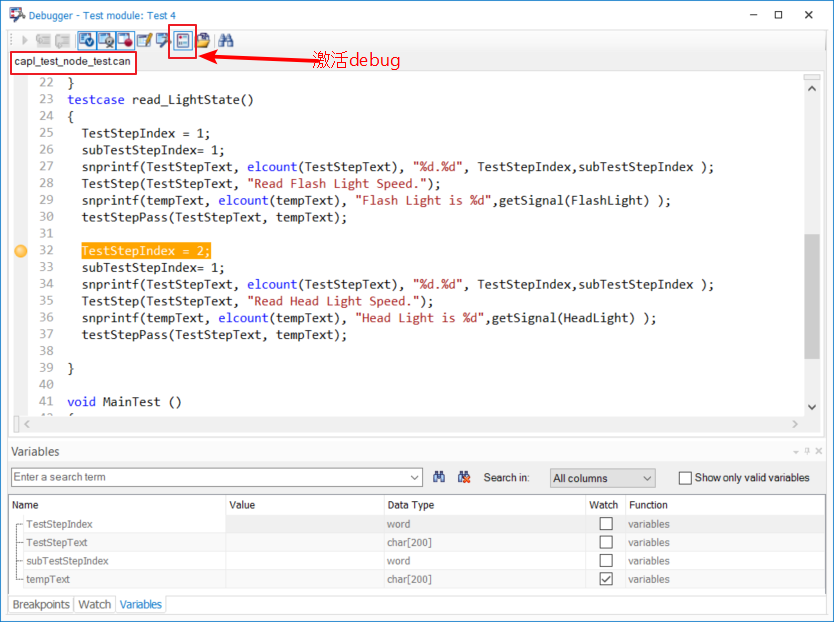

3，如下图所示，打开了capl_test_node_test.can 文件，我们点击工具栏中的debug module 按钮，激活dubug功能，并在脚本左侧位置打上如图断点。
4，点击 如下图的按钮 `Variables Window`,顾名思义，可以看到这个脚本的所有定义的变量

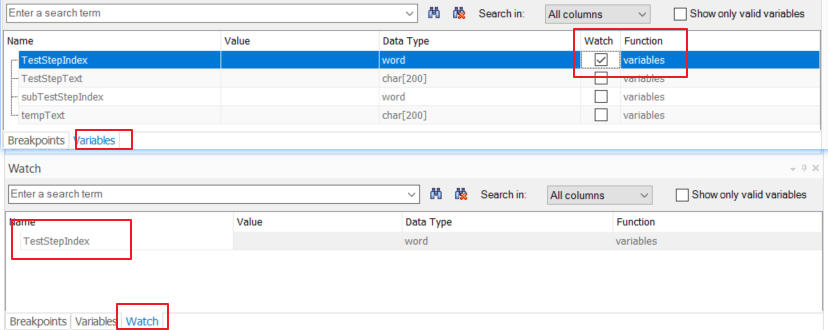

5，如下图的按钮 Watch Window,可以选择查看在Variables Window后面打钩的的变量。

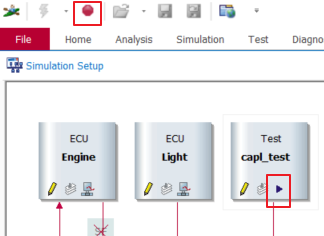

6，RUN 起来工程，然后点击运行CAPL 测试模块，程序会停在下图2的断点地方，并可以在Variable Window 产看大变量的值。
7，debug的三种控制符号解释。
————————————————
