HUAWEI交换机的Hybrid接口(混杂模式)详解与实验配置演示

前言：
本篇文章，本人结合自己所学以及上网查阅相关资料，总结出关于Hybrid接口的产生，作用，优点以及工作流程，附带与Cisco的比较。篇幅较长，还需读者耐心阅读；由于牵扯到过多的交换知识，但并不是本篇的重心，以下是参考阅读的资料
网络100问之交换技术（壹）
网络100问之交换技术（贰）
VLAN的产生及作用
交换基础思维导图

一、混杂接口详解（HUAWEI）

1.1 产生

任何东西的存在都有意义，那么为什么华为的交换机会比思科的多出个混杂模式呢？

1.首先，可以在没有三层网络设备（路由器、三层交换机）的情况下实现跨vlan通信和访问控制（前提是各个vlan中的IP地址都属于同一网段，否则，仍然需要通过三层网络设备来进行通信，但是在思科设备上，就算是相同的网段跨VLAN通信没有三层的路由是不可能的，详情请点击以上的参考资料来进行查阅）。相对于Access接口和Trunk接口具有更高的灵活性与可控性。
2.其次，两大优点促进着Hybrid的使用，即流量隔离、流量互通

流量隔离：Hybrid接口本身拥有强大的访问控制能力，通过对接口的配置可以隔离来自于同一个vlan的流量，也可以隔离来自于不同vlan的流量。

流量互通：Hybrid接口可以使不同的vlan之间在二层实现通行。Cisco交换机设备需要借助三层网络设备才可以实现不同vlan之间的通信，总的来说，二层的解决方案永远比三层的解决方案要好，因为二层的效率要高于三层。所涉及的网络层次越高，效率越低。再者说，交换机的二层可以实现硬件加速，提高效率妥妥的~

3.Hybrid接口能够灵活地控制一个接口上数据帧vlan标签的添加和移除。

1.2 华为交换机接口模式介绍

• Access接口模式：Access接口必须加入某一vlan（这也是默认所有接口都属于vlan1的原因），对交换机而言，该接口只能允许一个vlan流量通行，且不打vlan标签，用于连接PC、服务器、路由器（非单臂路由）等设备，一般连接的是终端设备

• Trunk接口模式：该接口默认允许所有vlan通行（用于承载多个vlan通行），且对每个vlan通过打不同标识加以区分，主要用于连接交换机

• Hybrid接口模式：华为交换机接口默认为Hybrid模式（Cisco交换机默认为Access模式），既可以实现Access接口的功能，也可以实现Trunk接口的功能，可以在没有三层网络设备的情况下实现跨vlan通信和访问控制，相对于Access接口和Trunk接口具有更高的灵活性与可控性。

Hybrid接口与Trunk接口的比较：
相同之处在于两种链路类型的接口都可以允许多个VLAN的报文发送时打标签（或标记，tag的翻译）
不同之处在于Hybrid接口可以允许多个VLAN的报文发送时不打标签，而Trunk端口只允许缺省VLAN的报文发送时不打标签。

1.3HUAWEI_VLAN接口详解

1、 只要流量进入华为的设备将马上打上标签；——华为设备内部转发的流量均存在标签
解释：
华为的交换机每个接口默认运行Hybrid，则未带标签的流量进入交换机后，直接打入PVID1，即所有的接口都属于VLAN1

2、 华为设备交换机上所有的接口存在转发允许列表，只有被转发允许列表允许的流量，才能从该接口进入或转出；
即下文要提到的tagged

3、 从某个接口转出时，除查看允许列表外，还需要定义是否标记；
即下文要提到的untagged

4、 若某个流量从交换机某个接口进入时，没有标签，将被标记上该接口pvlanid；
即所有接口都要存在标记，没有标签的就打上PVID 1

5、 若某个流量从交换机的某个接口进入时，存在标签，将匹配该接口的允许列表，若被允许则可以进入，若未被允许将被丢弃；

6、 PC若接收到存在标记的流量，将丢弃；
PC属于终端设备，即网络的终点，节点，并不会对识别带标签的流量

无论接口为任何模式，均匹配以上6条规则

1.3 Hybrid接口的三个属性

1.3.1untagged

只在接口发送数据帧时起作用，如果需要发送的数据的vlan标签在接口的untagged列表中，那么将去除标签，然后发送数据。

1.3.2tagged

用于接收被标记的数据帧和发送数据帧，其作用类似于一个允许的vlan标识列表，当接口收到带有vlan标签的数据帧时，该接口的tag列表相当于vlan的允许列表，不在列表中的数据帧将被丢弃；当接口发送数据帧时，数据的vlan标签在接口的tag列表中，将保持标签发送数据帧，否则丢弃数据帧，若数据帧没有标记，那么就用PVID进行标记，什么是PVID？往下看吧

解释：
这里可以把tagged当作一个白名单

1.3.3 PVID

接口的默认PVID为vlan 1，PVID只在接收没有标记帧时起作用，PVID用于在接收未标记数据帧时给数据帧打上当前的PVID标识（Cisco交换机的Access接口会为没有标签的数据帧打上标记，但是打标记时，只能用于连接的是终端设备，而不能是交换机设备，而华为的交换机就不一样了，它可以给任何设备发送的数据帧进行打标签，包括交换机、路由器、终端设备等，深入理解了Hybrid后，你就会将“妙啊~”送给HUAWEI_Switch）。

1.4混杂接口的工作方式

• 当switch的接口接收到一个数据帧后，先查看此数据帧有没有携带标签

1.若携带，检查本接口的tag列表，若tag列表中存在数据帧封装的VALN ID，则接收；若不存在，直接丢弃；

2.若不携带，那就根据Hybrid接口的PVID进行标记（注意：PVID默认为1，即交换机默认的将所有接口划分至VLAN1,这里的PVID其实就是VLAN ID,即混杂模式下，换了一种叫法而已）

这里的tag列表相当于一个白名单，存在于白名单的VLAN ID就允许通过，不在白名单上的，就不允许通过

• Switch要发出数据帧时，那么需要检查本接口的untagged和tagged这两个列表。若数据包的vlan ID存在untagged列表中，就给该数据去掉vlan ID，使其变成原始以太网数据帧（一般用于连接终端设备或路由器（单臂路由除外），因为终端设备或路由器（单臂路由除外）不能识别vlan ID）。若存在tag列表（一般用于连接交换机的接口），则直接放行，保留数据原有的vlan ID。

小结：

​ 从上面可以得出结论，接口收到数据包后的处理方式，和Hybrid接口的tag列表、PVID这两个属性有关；接口发送数据包时的处理方式，与Hybrid接口的untag列表和tag列表有关。

​ hybrid属性是一种混杂模式，实现了在一个untagged端口允许报文以tagged形式送出交换机。同时可以利用hybrid属性定义分属于不同的vlan的端口之间的互访，这是access和trunk端口所不能实现的。在一台交换机上不允许trunk端口和hybrid端口同时存在。

1.5使用表格来进行比较说明

• 接口接收报文时的处理

接口类型	数据帧携带VALN标签	数据帧不携带VLAN标签
Access	丢弃	为该报文打上VLAN标记为本接口的PVID
Trunck	判断本接口是否允许携带该VLAN标记的报文通过。如果允许则报文携带原有VLAN标记进行转发，否则丢弃	同上
Hybrid	检查本接口的tag列表，若tag列表中存在数据帧封装的VALN ID，则接收；若不存在，直接丢弃；	同上

• 接口发送报文时的处理

接口类型	处理方式
Access	去掉数据帧的VLAN标记，进行转发
Trunk	首先判断报文所携带的VLAN标记是否和端口的PVID相等。如果相等，则剥掉报文所携带的VLAN标记，进行转发；否则报文将携带原有的VLAN标记进行转发
Hybrid	检查本接口的untag和tag这两个列表。若数据包的vlan ID存在于untag列表中，处理方式与Access相同，若数据包的vlan ID存在于tag列表，则直接放行，保留数据原有的vlan ID，处理方式与Trunk相同

1.6总结

华为vlan：

1、任何流量在一个交换机内部转发时必须携带标签

2、PC接收到的流量必须为正常流量，不识别携带标签的流量



流量进入一个接口时，先看该流量是否携带标签：

1、若未携带标签将压入该接口的PVID，之后先查看本接口的允许列表是否允许该vlan，若允许将在交换机上寻找出口，否则丢弃；

2、若携带标签，直接查询本接口的允许列表是否允许该vlan；

注：在流量进入接口时，仅关注vlan允许列表中的数字，不关注是否标记；



流量从一个接口出时，查询该接口的vlan允许列表，关注是否标记；



不同的接口模式的配置权限：

接入模式：该接口的pvid和允许列表必须为同一个vlan，且允许列表中只能为允许一个vlan，必然是不标记；

中继模式：该接口的允许列表可以在存在多个，但是不能自主定义该接口允许列表中，是否对某个vlan的流量进行标记；永久规则为PVID对应vlan不标记，其他vlan全部标记；

混杂模式:该接口的允许列表可以存在多个,可以自主定义对各个vlan的是否标记；

1.7配置

1.7.1各类接口模式

接入模式：只能允许一个VLAN通过（允许列表无法直接定义）；PVLAN就是允许VLAN；且一定为不标记

[sw1]interfaceGigabitEthernet 0/0/5

[sw1-GigabitEthernet0/0/5]port link-type access

[sw1-GigabitEthernet0/0/5]port default vlan 2





中继模式：所有VLAN均可手动添加到允许列表中，默认仅pvlan在允许列表，且pvlan的出规则为不标

记，其他VLAN出规则为标记；

[sw1]interfaceGigabitEthernet 0/0/6

[sw1-GigabitEthernet0/0/6]port link-type trunk

[sw1-GigabitEthernet0/0/6]port trunk pvidvlan 2

[sw1-GigabitEthernet0/0/6]port trunk allow-pass vlan all



混杂模式：所有VLAN均可手动添加到允许列表中，且可以在允许通过时，定义是否标记；

默认PVLAN 为VLAN1，出向规则为不标记；一旦PVLAN被修改，那么需要手工添加该VLAN到允许列表，同时可以定义是否标记；

[sw1]interfaceGigabitEthernet 0/0/7

[sw1-GigabitEthernet0/0/7]port hybrid tagged vlan 2 to 3

[sw1-GigabitEthernet0/0/7]port hybrid untagged vlan 4 to 5

[sw1]display port vlan active查看接口的VLAN转发规则；

1.7.2 VLAN

1、创建vlan
[SWA]vlan 10
[SWA-vlan10]quit
[SWA]vlan batch 2 to 3 5 10  批量创建vlan2-3，5，10

2、接口划入vlan
单个接口修改接口模式为access
[SWA]interface GigabitEthernet 0/0/5
[SWA-GigabitEthernet0/0/5]port link-type access

批量修改为access
[Huawei]port-group 1
[Huawei]group-member GigabitEthernet 0/0/1 to GigabitEthernet 0/0/10
[Huawei]port link-type access

单个将接口划分到vlan
[SWA]interface GigabitEthernet0/0/5
[SWA-GigabitEthernet0/0/5]port default vlan 3

批量将接口划分到vlan2
[Huawei]vlan 2
[Huawei-vlan2]port GigabitEthernet 0/0/1 to 0/0/2

3、trunk干道
	进入接口后先修改接口类型为trunk模式；再定义该trunk干道可以允许通过的vlan；默认trunk干道的PVLAN-类似cisco的native vlan为vlan1，默认对vlan1 的流量不标记，且其他添加到允许列表也可正常通过
[SWA-GigabitEthernet0/0/1]port link-type trunk
[SWA-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3

[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all 允许所有vlan通过
[Huawei-GigabitEthernet0/0/1]port default vlan 3 修改trunk干道上的pvlan，注一旦pvlan不是默认的vlan1 了，那么需要在允许条件中添加新的PVLAN；此时原有的vlan1 不再是pvlan，需要手工将其添加到允许列表中；

将接口模式修改为hybrid （注意，华为交换机的接口模式默认为hybrid，在hybrid中指定的PVID其实就是以上第二部步中的将接口划入VLAN，这个要铭记，PVID其实就是VID【VLAN ID】，换了一种叫法而已）
[SW1]interface GigabitEthernet0/0/1
[SW1-GigabitEthernet0/0/1]port hybrid pvid vlan 10
[SW1-GigabitEthernet0/0/1]port hybrid tagged vlan 10
[SW1-GigabitEthernet0/0/1]port hybrid untagged vlan 20 30 100


4、vlan间路由器
单臂路由—子接口—交换机连接路由器的那个交换机接口修改trunk模式
[RTA]interface GigabitEthernet0/0/1.1
[RTA-GigabitEthernet0/0/1.1]dot1q termination vid 2
[RTA-GigabitEthernet0/0/1.1]ip address 192.168.2.254 24
[RTA-GigabitEthernet0/0/1.1]arp broadcast enable
[RTA]interface GigabitEthernet0/0/1.2
[RTA-GigabitEthernet0/0/1.2]dot1q termination vid 3
[RTA-GigabitEthernet0/0/1.2]ip address 192.168.3.254 24
[RTA-GigabitEthernet0/0/1.2]arp broadcast enable

DHCP 池塘配置
dhcp enable  先全局开启DHCP服务
再接口开启dhcp服务,每个子接口单独开启
[r1]interfaceGigabitEthernet 0/0/0.1
[r1-GigabitEthernet0/0/0.1]dhcp select global

再定义池塘
ip pool v3
gateway-list 192.168.2.1
network 192.168.2.0 mask 255.255.255.0
dns-list 114.114.114.114

二、实验配置演示

以上的理论说了这么多，不乏枯燥与乏味，下面就来实战巩固一下

2.1实验一（小试牛刀）

实验拓扑及需求如下
实验需求：

VLAN需求：
 PC1、2、3、路由器对应的分别是VLAN10、20、30、100
业务需求：
 PC1和PC2之间可以互访；
 PC1和PC3之间可以互访；
 PC1、PC2和PC3都可以访问服务器；
 其余的PC间访问均禁止。

分析：

PC1连接交换机的接口的PVID就是其所处的VLAN，所以是10，此接口进入时需要匹配tagged列表，所以tagged就是VLAN
10，PC1要与PC2、3、路由器所处的VLAN
20、30、100能通，所以untagged列表要出现这三个VLAN号；其他设备分析方式相同

详细配置：

创建VLAN
[SW1]vlan 10
[SW1]vlan 20
[SW1]vlan 30
[SW1]vlan 100

[SW1-GigabitEthernet0/0/1]di th
#
interface GigabitEthernet0/0/1
 port hybrid pvid vlan 10
 port hybrid tagged vlan 10
 port hybrid untagged vlan 20 30 100
#
return
[SW1]int g0/0/2
[SW1-GigabitEthernet0/0/2]di th
#
interface GigabitEthernet0/0/2
 port hybrid pvid vlan 20
 port hybrid tagged vlan 20
 port hybrid untagged vlan 10 100
#
return
[SW1-GigabitEthernet0/0/3]di th
#
interface GigabitEthernet0/0/3
 port hybrid pvid vlan 30
 port hybrid tagged vlan 30
 port hybrid untagged vlan 10 100
#
return
[SW1-GigabitEthernet0/0/4]di th
#
interface GigabitEthernet0/0/4
 port hybrid pvid vlan 100
 port hybrid tagged vlan 100
 port hybrid untagged vlan 10 20 30
#
return

测试：

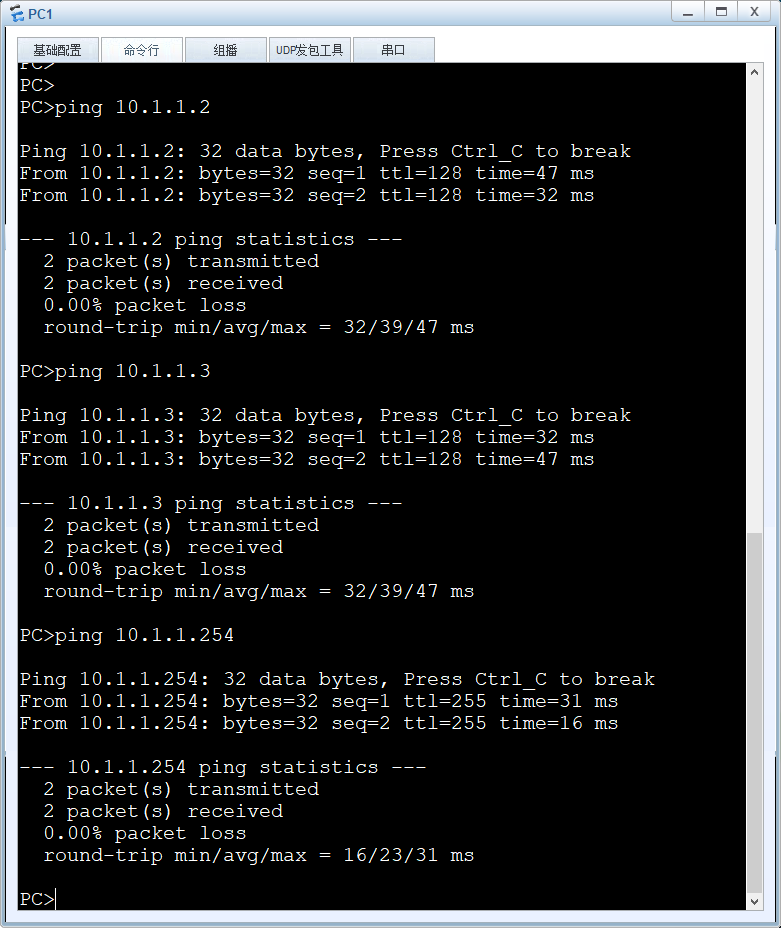

PC1可以ping通所有设备

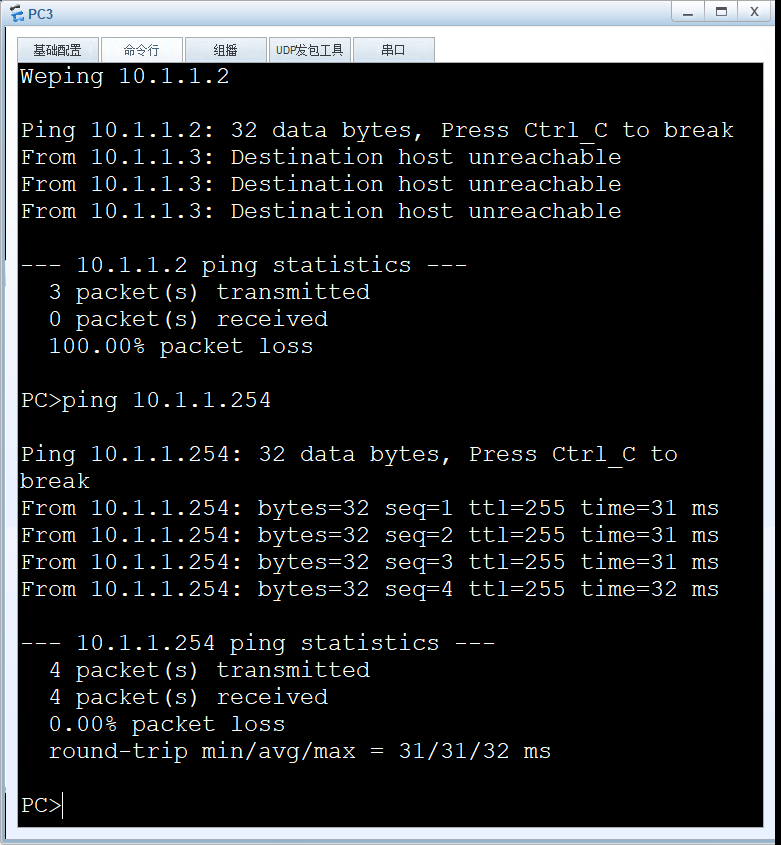

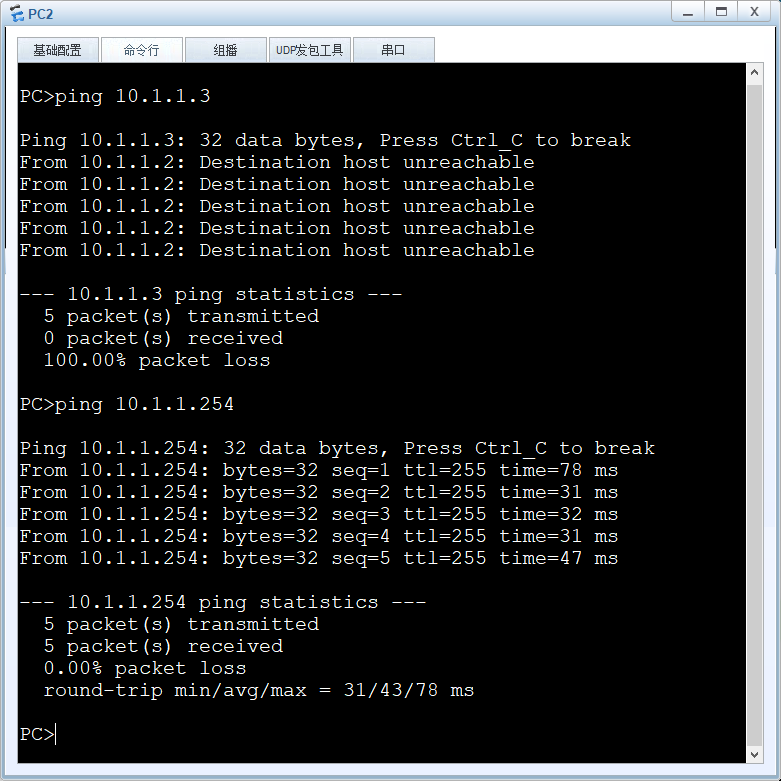

PC2不能ping通PC3，但是都可以ping通路由器

2.2 实验二（进阶）

实验拓扑如下

实验需求：

在2.1.1的实验需求上，添加以下需求
PC1不能访问PC4
PC2、PC3可以访问PC4
PC4可以访问路由器

分析：

• PC2、3可以访问PC4则在其连接交换机的接口上的untagged里添加VLAN40，PC4连接交换机的接口上的untagged上添加VLAN
  20 30 100，路由器连接交换机的接口上的untagged列表添加VLAN 40；
• 对于两交换机相连的接口为了区分不同的VLAN，则要对所有的VLAN打上标记，即在tagged上添加VLAN 10 20 30 40 100

详细配置：

创建VLAN
[SW1]vlan 40
[SW2]vlan 10
[SW2]vlan 20
[SW2]vlan 30
[SW2]vlan 100

在PC2、3、路由器连接交换机的接口上添加untagged vlan 40
[SW1-GigabitEthernet0/0/2]port hybrid untagged vlan 40
[SW1-GigabitEthernet0/0/3]port hybrid untagged vlan 40
[SW1-GigabitEthernet0/0/4]port hybrid untagged vlan 40

在PC4连接交换机的接口上配置PVID、tagged、untagged
[SW2-GigabitEthernet0/0/2]di th
#
interface GigabitEthernet0/0/2
 port hybrid pvid vlan 40
 port hybrid tagged vlan 40
 port hybrid untagged vlan 20 30 100
#
return

在两交换机相连的接口上要配置允许tagged列表为vlan所有
[SW1-GigabitEthernet0/0/5]di th
#
interface GigabitEthernet0/0/5
 port hybrid tagged vlan 1 to 4094
#
return
[SW2-GigabitEthernet0/0/1]di th
#
interface GigabitEthernet0/0/1
 port hybrid tagged vlan 1 to 4094
#
return

实验测试：
PC1不能ping通PC4
PC4可以ping通PC2、3、路由器
到这里，本编文章就到尾声了~ 感谢收看
