线索化二叉树
先看一个问题来理解什么是线索化二叉树

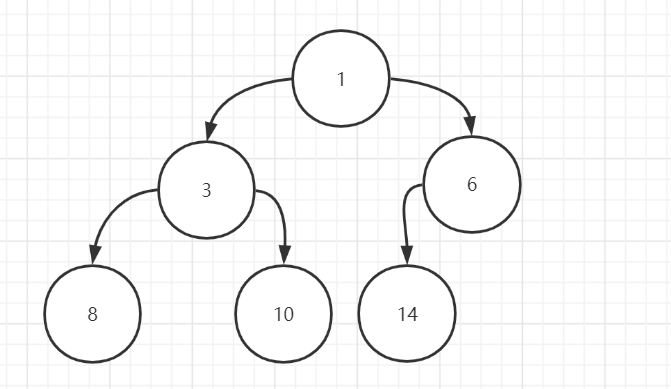

有一个数列存的是科大学生的面试成绩{1,3,6,8,10,14}，将他构建成一颗二叉树
我们发现就是一个完全二叉树
问题是什么？
当我们对上面的二叉树进行中序遍历时，数列为{8,3, 10,1,14,6}但是6, 8, 10，14这几个节点的左右指针，并没有完全的利用上.如果我们希望充分的利用各个节点的左右指针，让各个节点可以指向自己的前后节点怎么办?
基本介绍
1.n个结点的二叉链表中含有n+1公式2n-(n-1)=n+1个空指针域。利用二叉链表中的空指针域，**存放指向该结点在某种遍历次序下的前驱和后继结点的指针(**这种附加的指针称为"线索")
这种加上了线索的二叉链表称为线索链表，相应的二叉树称为线索二叉树(Threaded BinaryTree)。根据线索性质的不同，线索二叉树可分为前序线索二叉树、中序线索二叉树和后序线索二叉树三种
怎么说呢？怎么理解进行中序遍历时，数列为{8,3, 10,1,14,6}
8这个节点没利用完全，在中序遍历时，他就可以在增加一个后继节点指向3
扫描二维码关注公众号，回复：
12928763 查看本文章
6这个节点有一个没利用，在中序遍历时，他就可以增加一个前驱节点指向1
请完成中序遍历线索化二叉树的代码
有一些容易误导的地方，比如说1，他如果按照中序遍历线索化二叉树，它的前驱节点不应该指向10么？但是他的左指针明明指向的是3呀
说明:
当线索化二叉树后， Node节点的属性left和right,有如下情况:
1.left指向的是左子树，也可能是指向的前驱节点.比如①节点left指向的左子树,而10节点的left指向 的就是前驱结点
2.right指向的是右子树，也可能是指向后继节点，比如①节点right指向的是右子树，而10节点的right指向的是后继节点.
代码实现
package 树;
//线索化二叉树
//2021年1月27日15:48:29
//作者 王
public class ThreadedBinnaryTreeDemo {
public static void main(String[] args) {
//测试中序先锁二叉树
HeroNode1 root = new HeroNode1(1, "tom");
HeroNode1 node2 = new HeroNode1(3, "jack");
HeroNode1 node3 = new HeroNode1(6, "smith");
HeroNode1 node4 = new HeroNode1(8, "wang");
HeroNode1 node5 = new HeroNode1(10, "huang");
HeroNode1 node6 = new HeroNode1(14, "taotao");
root.setLeft(node2);
root.setRight(node3);
node2.setLeft(node4);
node2.setRight(node5);
node3.setLeft(node6);
ThreadedBinnaryTree binnaryTree = new ThreadedBinnaryTree();
binnaryTree.setRoot(root);
binnaryTree.threadedNodes();
//测试10号节点
HeroNode1 leftNode = node5.getLeft();
System.out.println("10号节点的前驱节点是"+leftNode);
System.out.println("10号节点的后继节点是"+node5.getRight());
}
}
//先创建HeroNode节点
class HeroNode1{
private int no;
private String name;
private HeroNode1 left;
private HeroNode1 right;
//用来标识这个指针指向的是子树还是前驱结点
//如果leftType == 0 表示指向的是左子树，如果等于1则表示指向前驱结点
//如果rightType == 0 表示指向的是右子树，如果等于1则表示指向后继结点
private int leftType;
private int rightType;
public HeroNode1(int no, String name) {
super();
this.no = no;
this.name = name;
}
public int getNo() {
return no;
}
public void setNo(int no) {
this.no = no;
}
public String getName() {
return name;
}
public void setName(String name) {
this.name = name;
}
public HeroNode1 getLeft() {
return left;
}
public void setLeft(HeroNode1 left) {
this.left = left;
}
public HeroNode1 getRight() {
return right;
}
public void setRight(HeroNode1 right) {
this.right = right;
}
public int getLeftType() {
return leftType;
}
public void setLeftType(int leftType) {
this.leftType = leftType;
}
public int getRightType() {
return rightType;
}
public void setRightType(int rightType) {
this.rightType = rightType;
}
@Override
public String toString() {
return "HeroNode1 [no=" + no + ", name=" + name + "]";
}
//编写前序遍历方法
public void preOrder(){
System.out.println(this);//先输出父节点
//递归向左子树前序遍历
if(this.left != null){
this.left.preOrder();
}
//递归向右子树前序遍历
if(this.right != null){
this.right.preOrder();
}
}
//中序遍历
public void infixOrder(){
//递归向左子树中序遍历
if(this.left != null){
this.left.infixOrder();
}
System.out.println(this);//输出父节点
//向右递归中序遍历子树
if(this.right != null){
this.right.infixOrder();
}
}
//后序遍历
public void postOrder(){
if(this.left != null){
this.left.postOrder();
}
if(this.right != null){
this.right.postOrder();
}
System.out.println(this);//输出父节点
}
/**
* 前序遍历查找
* @param no 待查找编号
* @return
*/
public HeroNode1 preOrderSearch(int no){
//判断当前节点是不是
if(this.no == no){
return this;
}
//判断左子节点是否为空
HeroNode1 resNode = null;
if(this.left != null){
resNode = this.left.preOrderSearch(no);
}
if(resNode != null){
//说明左子树上找到了
return resNode;
}
if(this.right != null){
resNode = this.right.preOrderSearch(no);
}
return resNode;
}
//中序遍历查找
public HeroNode1 infixOrderSearch(int no){
HeroNode1 resNode = null;
//先判断当前节点的左子节点
if(this.left != null){
resNode = this.left.infixOrderSearch(no);
}
if(resNode != null){
return resNode;
}
if(this.no == no){
return this;
}
if(this.right != null){
resNode = this.right.infixOrderSearch(no);
}
return resNode;
}
//后序遍历查找
public HeroNode1 postOrderSearch(int no){
HeroNode1 resNode = null;
if(this.left != null){
resNode = this.left.postOrderSearch(no);
}
if(resNode != null){
return resNode;
}
if(this.right != null){
resNode = this.right.postOrderSearch(no);
}
if(resNode != null){
return resNode;
}
if(this.no == no)
return this;
return resNode;
}
//递归删除节点
//1.删除叶子结点的话，我们直接删除就OK了
//2.如果删除的节点是非叶子节点，则要删除这个子树
public void deleteHeroNode(int no){
//思路如果当前节点的左子节点不为空，
//并且左子节点就是需要删除的节点，也就是说要删除油哥，
//我们要找到小黄，判断小黄的左子节点是不是需要删除的节点，
//是的话就将this.left = null;没有找到就去当前节点的右子节点继续判断
//都不是就递归左子树，再去递归右子树
if(this.left != null && this.left.no == no){
this.left = null;
return;
}
if(this.right != null && this.right.no == no){
this.right = null;
return;
}
//向左子树递归
if(this.left != null){
this.left.deleteHeroNode(no);
}
//向右子树递归删除
if(this.right != null){
this.right.deleteHeroNode(no);
}
}
}
//定义一个ThreadedBinnaryTree二叉树
class ThreadedBinnaryTree{
private HeroNode1 root;
//为了实现线索化，需要增加指向当前节点的前驱结点的指针遍历
//pre 递归线索化时 一直保留前一个节点
private HeroNode1 pre = null;
public void setRoot(HeroNode1 root) {
this.root = root;
}
public void threadedNodes(){
this.threadedNodes(root);
}
/**
* /编写对二叉树进行中序线索化的方法
* @param node node就是需要线索化的节点
*/
public void threadedNodes(HeroNode1 node){
//如果当前节点为空，则不能线索化
if(node == null){
return;
}else{
//先线索化左子树(因为是中序遍历嘛)
threadedNodes(node.getLeft());
//线索化当前节点{难度}
//先处理当前节点的前驱节点
if(node.getLeft() == null){
//让当前节点的左指针指向前驱节点
node.setLeft(pre);
//修改当前节点的左指针的类型
node.setLeftType(1);//当前节点的左指针指向的是前驱结点
}
//处理后继节点
if(pre != null && pre.getRight() == null){
//让前驱节点的右指针指向当前节点
pre.setRight(node);
pre.setRightType(1);//修改类型
}
//每处理一个节点后，让当前的节点是下一个节点的前驱节点
pre = node;
//线索化右子树
threadedNodes(node.getRight());
}
}
//前序遍历
public void preOrder(){
if(this.root != null){
this.root.preOrder();
}else{
System.out.println("二叉树为空，无法遍历");
}
}
//中序遍历
public void infixOrder(){
if(this.root != null){
this.root.infixOrder();
}else{
System.out.println("二叉树为空，无法遍历");
}
}
//后序遍历
public void postOrder(){
if(this.root != null){
this.root.postOrder();
}else{
System.out.println("二叉树为空，无法遍历");
}
}
//前序遍历查找
public HeroNode1 preOrderSearch(int no){
if(root != null){
return root.preOrderSearch(no);
}else{
return null;
}
}
//中序遍历查找
public HeroNode1 infixOrderSearch(int no){
if(root != null){
return root.infixOrderSearch(no);
}else{
return null;
}
}
//后续序遍历查找
public HeroNode1 postOrderSearch(int no){
if(root != null){
return root.postOrderSearch(no);
}else{
return null;
}
}
/**
* 删除节点操作
* @param no 需要删除的节点
*/
public void deleteHeroNode(int no){
if(root == null){
System.out.println("该二叉树为空树，不能删除");
}else{
//如果root只有一个节点，这里立即判断root是不是要删除的节点
//否则往下一找就没机会回来了
if(root.getNo() == no){
root = null;
}else{
//递归删除
root.deleteHeroNode(no);
}
}
}
}
线索化二叉树的遍历
当线索化二叉树后就不能在使用原来的遍历方式了，因为线索化二叉树后，我们把节点都利用起来，连接起来了，导致我们在遍历这种方式，他一直有左右节点，一直会调用自己，导致我们的栈溢出，这时需要新的方式遍历线索化二叉树，各个节点可以通过线型方式遍历，无需再用递归的方式，遍历的次序应当和中序遍历保持一致
代码
//遍历线索化二叉树的方法
public void threadedList(){
//定义一个变量，临时存储当前遍历的节点，从root开始
HeroNode1 node = root;
while(node != null){
//循环的找到leftType = 1的节点，就是找到我们的端点
//第一个找到的就是8节点，后面随着遍历而变化
//因为当leftType = 1时，说明该节点是按照线索化处理后的有效节点
while(node.getLeftType() == 0){
node = node.getLeft();
}
//打印当前节点
System.out.println(node);
//如果当前节点的右指针，指向的是后继节点，就一直输出
while(node.getRightType() == 1){
//获取当前节点的后继节点
node = node.getRight();
System.out.println(node);
}
//替换这个遍历的节点
node = node.getRight();
}
}
所有的线索化二叉树代码
package 树;
import org.w3c.dom.html.HTMLHRElement;
//线索化二叉树
//2021年1月27日15:48:29
//作者 王
public class ThreadedBinnaryTreeDemo {
public static void main(String[] args) {
//测试中序先锁二叉树
HeroNode1 root = new HeroNode1(1, "tom");
HeroNode1 node2 = new HeroNode1(3, "jack");
HeroNode1 node3 = new HeroNode1(6, "smith");
HeroNode1 node4 = new HeroNode1(8, "wang");
HeroNode1 node5 = new HeroNode1(10, "huang");
HeroNode1 node6 = new HeroNode1(14, "taotao");
root.setLeft(node2);
root.setRight(node3);
node2.setLeft(node4);
node2.setRight(node5);
node3.setLeft(node6);
ThreadedBinnaryTree binnaryTree = new ThreadedBinnaryTree();
binnaryTree.setRoot(root);
binnaryTree.threadedNodes();
//测试10号节点
HeroNode1 leftNode = node5.getLeft();
System.out.println("10号节点的前驱节点是"+leftNode);
System.out.println("10号节点的后继节点是"+node5.getRight());
System.out.println("测试我们线性遍历线索化二叉树");
binnaryTree.threadedList();
}
}
//先创建HeroNode节点
class HeroNode1{
private int no;
private String name;
private HeroNode1 left;
private HeroNode1 right;
//用来标识这个指针指向的是子树还是前驱结点
//如果leftType == 0 表示指向的是左子树，如果等于1则表示指向前驱结点
//如果rightType == 0 表示指向的是右子树，如果等于1则表示指向后继结点
private int leftType;
private int rightType;
public HeroNode1(int no, String name) {
super();
this.no = no;
this.name = name;
}
public int getNo() {
return no;
}
public void setNo(int no) {
this.no = no;
}
public String getName() {
return name;
}
public void setName(String name) {
this.name = name;
}
public HeroNode1 getLeft() {
return left;
}
public void setLeft(HeroNode1 left) {
this.left = left;
}
public HeroNode1 getRight() {
return right;
}
public void setRight(HeroNode1 right) {
this.right = right;
}
public int getLeftType() {
return leftType;
}
public void setLeftType(int leftType) {
this.leftType = leftType;
}
public int getRightType() {
return rightType;
}
public void setRightType(int rightType) {
this.rightType = rightType;
}
@Override
public String toString() {
return "HeroNode1 [no=" + no + ", name=" + name + "]";
}
//编写前序遍历方法
public void preOrder(){
System.out.println(this);//先输出父节点
//递归向左子树前序遍历
if(this.left != null){
this.left.preOrder();
}
//递归向右子树前序遍历
if(this.right != null){
this.right.preOrder();
}
}
//中序遍历
public void infixOrder(){
//递归向左子树中序遍历
if(this.left != null){
this.left.infixOrder();
}
System.out.println(this);//输出父节点
//向右递归中序遍历子树
if(this.right != null){
this.right.infixOrder();
}
}
//后序遍历
public void postOrder(){
if(this.left != null){
this.left.postOrder();
}
if(this.right != null){
this.right.postOrder();
}
System.out.println(this);//输出父节点
}
/**
* 前序遍历查找
* @param no 待查找编号
* @return
*/
public HeroNode1 preOrderSearch(int no){
//判断当前节点是不是
if(this.no == no){
return this;
}
//判断左子节点是否为空
HeroNode1 resNode = null;
if(this.left != null){
resNode = this.left.preOrderSearch(no);
}
if(resNode != null){
//说明左子树上找到了
return resNode;
}
if(this.right != null){
resNode = this.right.preOrderSearch(no);
}
return resNode;
}
//中序遍历查找
public HeroNode1 infixOrderSearch(int no){
HeroNode1 resNode = null;
//先判断当前节点的左子节点
if(this.left != null){
resNode = this.left.infixOrderSearch(no);
}
if(resNode != null){
return resNode;
}
if(this.no == no){
return this;
}
if(this.right != null){
resNode = this.right.infixOrderSearch(no);
}
return resNode;
}
//后序遍历查找
public HeroNode1 postOrderSearch(int no){
HeroNode1 resNode = null;
if(this.left != null){
resNode = this.left.postOrderSearch(no);
}
if(resNode != null){
return resNode;
}
if(this.right != null){
resNode = this.right.postOrderSearch(no);
}
if(resNode != null){
return resNode;
}
if(this.no == no)
return this;
return resNode;
}
//递归删除节点
//1.删除叶子结点的话，我们直接删除就OK了
//2.如果删除的节点是非叶子节点，则要删除这个子树
public void deleteHeroNode(int no){
//思路如果当前节点的左子节点不为空，
//并且左子节点就是需要删除的节点，也就是说要删除油哥，
//我们要找到小黄，判断小黄的左子节点是不是需要删除的节点，
//是的话就将this.left = null;没有找到就去当前节点的右子节点继续判断
//都不是就递归左子树，再去递归右子树
if(this.left != null && this.left.no == no){
this.left = null;
return;
}
if(this.right != null && this.right.no == no){
this.right = null;
return;
}
//向左子树递归
if(this.left != null){
this.left.deleteHeroNode(no);
}
//向右子树递归删除
if(this.right != null){
this.right.deleteHeroNode(no);
}
}
}
//定义一个ThreadedBinnaryTree二叉树
class ThreadedBinnaryTree{
private HeroNode1 root;
//为了实现线索化，需要增加指向当前节点的前驱结点的指针遍历
//pre 递归线索化时 一直保留前一个节点
private HeroNode1 pre = null;
public void setRoot(HeroNode1 root) {
this.root = root;
}
public void threadedNodes(){
this.threadedNodes(root);
}
//遍历线索化二叉树的方法
public void threadedList(){
//定义一个变量，临时存储当前遍历的节点，从root开始
HeroNode1 node = root;
while(node != null){
//循环的找到leftType = 1的节点，就是找到我们的端点
//第一个找到的就是8节点，后面随着遍历而变化
//因为当leftType = 1时，说明该节点是按照线索化处理后的有效节点
while(node.getLeftType() == 0){
node = node.getLeft();
}
//打印当前节点
System.out.println(node);
//如果当前节点的右指针，指向的是后继节点，就一直输出
while(node.getRightType() == 1){
//获取当前节点的后继节点
node = node.getRight();
System.out.println(node);
}
//替换这个遍历的节点
node = node.getRight();
//如果我们不替换的话，就会一值输出，卡死
}
}
/**
* /编写对二叉树进行中序线索化的方法
* @param node node就是需要线索化的节点
*/
public void threadedNodes(HeroNode1 node){
//如果当前节点为空，则不能线索化
if(node == null){
return;
}else{
//先线索化左子树(因为是中序遍历嘛)
threadedNodes(node.getLeft());
//线索化当前节点{难度}
//先处理当前节点的前驱节点
if(node.getLeft() == null){
//让当前节点的左指针指向前驱节点
node.setLeft(pre);
//修改当前节点的左指针的类型
node.setLeftType(1);//当前节点的左指针指向的是前驱结点
}
//处理后继节点
if(pre != null && pre.getRight() == null){
//让前驱节点的右指针指向当前节点
pre.setRight(node);
pre.setRightType(1);//修改类型
}
//每处理一个节点后，让当前的节点是下一个节点的前驱节点
pre = node;
//线索化右子树
threadedNodes(node.getRight());
}
}
//前序遍历
public void preOrder(){
if(this.root != null){
this.root.preOrder();
}else{
System.out.println("二叉树为空，无法遍历");
}
}
//中序遍历
public void infixOrder(){
if(this.root != null){
this.root.infixOrder();
}else{
System.out.println("二叉树为空，无法遍历");
}
}
//后序遍历
public void postOrder(){
if(this.root != null){
this.root.postOrder();
}else{
System.out.println("二叉树为空，无法遍历");
}
}
//前序遍历查找
public HeroNode1 preOrderSearch(int no){
if(root != null){
return root.preOrderSearch(no);
}else{
return null;
}
}
//中序遍历查找
public HeroNode1 infixOrderSearch(int no){
if(root != null){
return root.infixOrderSearch(no);
}else{
return null;
}
}
//后续序遍历查找
public HeroNode1 postOrderSearch(int no){
if(root != null){
return root.postOrderSearch(no);
}else{
return null;
}
}
/**
* 删除节点操作
* @param no 需要删除的节点
*/
public void deleteHeroNode(int no){
if(root == null){
System.out.println("该二叉树为空树，不能删除");
}else{
//如果root只有一个节点，这里立即判断root是不是要删除的节点
//否则往下一找就没机会回来了
if(root.getNo() == no){
root = null;
}else{
//递归删除
root.deleteHeroNode(no);
}
}
}
}
