高中电子技术——三极管万用表极性测量(指针万用表和数字万用表)

前言：以下简单整理机械万用表和数字万用表测量三极管三个引脚极性的做法。

---

  由于三极管的管脚未统一，需要借助万用表进行检测。

1. 指针式万用表

1.1 判断基极和三极管类型(NPN型或PNP型)

  做法如下：

1. 先将万用表欧姆表置于“R x 100”或者“R x 1K”处
2. 先假设三极管的某脚为"基极"，并把黑表笔接在假设的基极b上
3. 将红表笔先后接在其余两极上，测量电阻

  判断情况如下：

1. 若两次测得的电阻值都非常小(约为几百至几千欧)，则假设的基极正确，且三极管类型为NPN型。
2. 若两次测得电阻值都很非常大(约为几千至几十千欧)，则假设的基极正确，且三极管类型为PNP型。
3. 若两次测量电阻值一大一小，则假设的基极错误，重新选取基极测量。

1.2 判断集电极和发射极

  此前已经通过上述操作知道了三极管的基极和三极管类型，剩下两个脚就是集电极和发射极了，判断二者的做法如下：

1. 先将万用表欧姆表置于“R x 100”或者“R x 1K”处
2. 将黑表笔接到假设的集电极c上，红表笔接到假设的发射极e上,并用手捏住集电极c和基极b(通过人体，相当于在bc之间接了偏置电阻，且基极b接了高电平)，读出电阻值。
3. 将表笔反接重测。

  判断情况如下：

1. 若三极管为NPN型，且第一次测量电阻比第二次小，则假设的集电极c和发射极e正确(c、e间电阻小说明三极管导通，通过三极管的电流大)；否则二引脚极性相反。
2. 若三极管为PNP型，且第一次测量电阻比第二次大，则假设的集电极c和发射极e正确(c、e间电阻小说明三极管导通，通过三极管的电流大)；否则二引脚极性相反。

1.3 测量三极管的$\beta$值

  做法如下：hFE是三极管的直流放大系数简称。

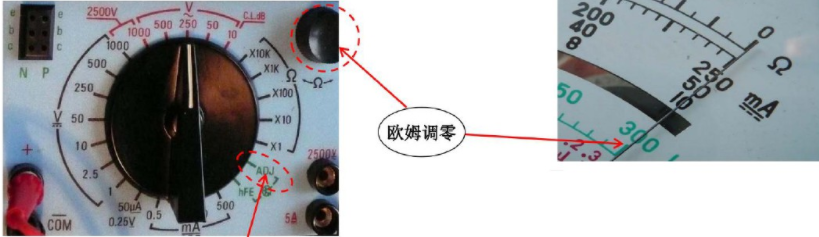

1. 先转动开关至晶体管调节ADJ位置上
2. 将红黑表笔短接，调节欧姆电位器，使指针对准300hFE刻度上，即满偏。

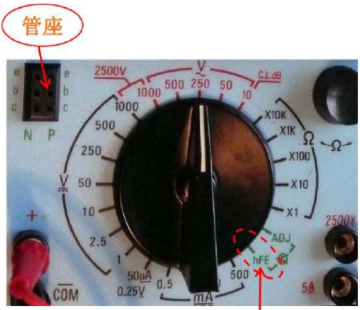

3. 然后转动开关到hFE位置，将要测量的晶体管脚分别插入晶体管测试座的ebc管座内。指针偏转所示数值约为晶体管的直流放大倍数值。（N型晶体管应放入N型晶体管的管孔内，P型晶体管应插入P型管控内）


---

2. 数字式万用表

2.1 判断基极和三极管类型(NPN型或PNP型)

  做法如下：

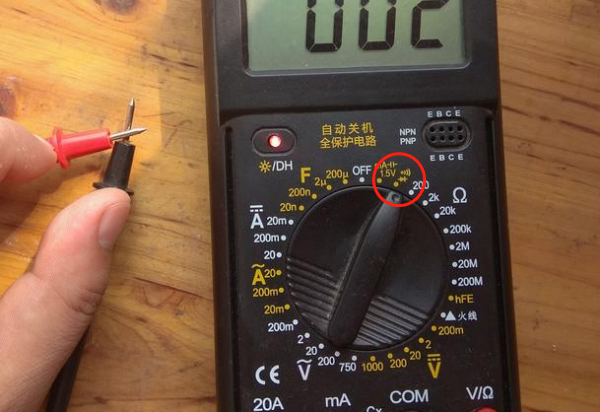

1. 先将万用表调到二极管档(蜂鸣器档)


2. 先假设三极管的某脚为基极，红表笔接触该脚，黑表笔分别接触其余两脚，读取示数。


3. 再换成黑表笔接触该脚，红表笔分别接触其余两脚，读取示数。

     判断情况如下：

• NPN型三极管

假设基极	其余两脚	示数情况

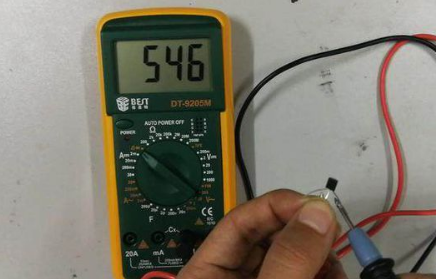

红笔	黑笔	都有示数，大约几百欧

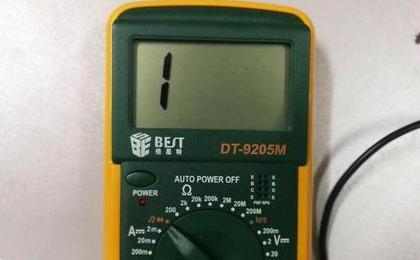

黑笔	红笔	显示"1"

• PNP型三极管

假设基极	其余两脚	示数情况
红笔	黑笔	显示"1"
黑笔	红笔	都有示数，大约几百欧

  若出现上述情况则表示基极假设正确，否则继续换引脚试。

2.2 判断集电极、发射极和$\beta$值

  做法如下：

1. 先将档位打到“hFE”，可以看到档位旁边有一排小插孔，分为PNP和NPN管的测量。
2. 前面已经判断出管型，将基极插入对应管型“b”孔，其余两脚分别插入"c"、“e”孔,此时可以读取数值，即$\beta$值。
3. 再固定基极，其余两脚对调，读取示数。
4. 比较两次读数，读数较大的管脚位置，与“c”、“e”相对应。
