View坐标的那些琐碎知识点你知道吗

Android开发过程中，针对View视图坐标系必要时获取坐标，其重要性不言而喻。坐标系分为屏幕坐标系和View视图坐标系，前者用于真实坐标，后者用于获取相对坐标和宽高。

Android视图坐标系

android中的坐标系有两种：一种是Android坐标系，是相对屏幕原点来说的，也可以叫绝对坐标；另外一种是视图坐标系，是根据当前view以及父布局来说的。

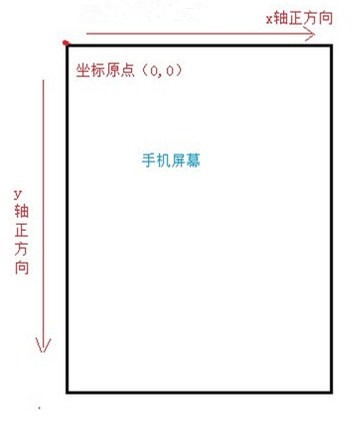

Android坐标系

android坐标系
以屏幕左上角原点为中心，x轴向右为正，y轴向下为正。

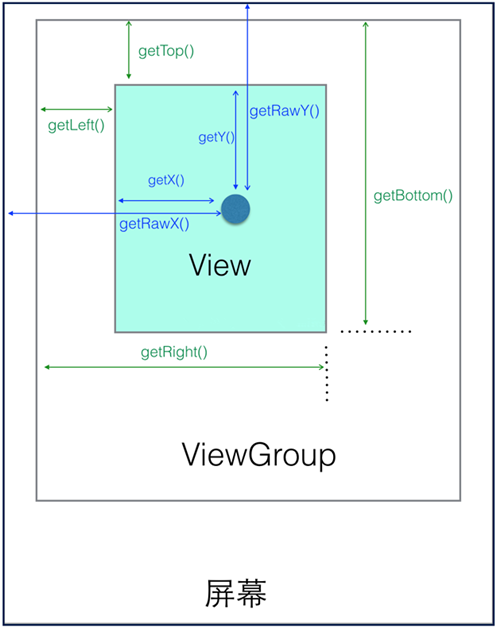

视图坐标系

视图坐标系
根据view自身相关属性计算view所处坐标。

获取View的距离和位置

下面介绍Android View类中用来获取View的距离和位置信息的一些API，这些API大都需要在Attach到Window之后才能获取到预期的结果。所以不能放在构造方法，onCreate()，onMeasure()，onLayout()等方法中执行，一般都需要放到onWindowFocusChanged()里，或者放到某个异步事件中执行。

getWidth()/getHeight()

getHeight()：获取View自身高度；getWidth()：获取View自身宽度。

getTranslationX()/getTranslationY()/getTranslationZ()

TranslationX和TranslationY是从Android3.0引入的View的属性，TranslationZ则是Android5.0引入的View的属性。它们分别表示将View从其原始位置沿着X，Y，Z轴方向平移的距离。

getTop()/getBottom()/getLeft()/getRight()/getElevation()

通过如下方法可以获得View到其父控件（ViewGroup）的距离：

getTop()：获取View自身顶边到其父布局顶边的距离
getLeft()：获取View自身左边到其父布局左边的距离
getRight()：获取View自身右边到其父布局左边的距离
getBottom()：获取View自身底边到其父布局顶边的距离
getElevation()：获取View Z轴偏移量

getElevation()的结果则是之前在XML中通过android:elevation配置的值，或者是通过setElevation()设置的值。其中getElevation()只有在Android5.0及之后的系统中才可以使用。

getX()/getY()/getZ()

getX()/getY()/getZ()同样是用来获取一个view到parent view的距离，和getTop()/getLeft()/getElevation()不同是，getX()/getY()/getZ()会考虑TranslationX，TranslationY和TranslationZ的影响。可以简单的将getTop()/getLeft()/getElevation()结果和getTranslationX()/getTranslationY()/getTranslationZ()结果相加，即可得到getX()/getY()/getZ()的结果。getX()和getY()只有在Android3.0及之后的系统才可以使用，getZ()只有在Android5.0及之后的系统中才可以使用。

getScrollX()/getScrollY()

getScrollX()/getScrollY()用来获取一个view滑动的距离，一般来说，如果View是不可滑动的，例如TextView，Button等， getScrollX()/getScrollY()获取到的始终是0。如果View是可以纵向滑动的，例如ListView，ScrollView等，getScrollX()获取到的始终是0，getScrollY()获取到的是Y轴滚动的距离。如果View是可以横向滑动的，例如HorizontalScrollView，getScrollY()获取到的始终是0，getScrollX()获取到的是X轴滚动的距离。getScrollX()和getScrollY()的值始终大于等于0。

getDrawingRect()

getDrawingRect()用来获取一个View的绘制区域，它本身没有返回值，需要传入一个不为null的Rect对象作为输出参数。一般来说，一个View的绘制区域就是从(0, 0)到(width, height)的区域，但如果View是可滑动的，则它的绘制区域还要加上滑动的距离，也就是从(scrollX, scrollY)到(width+scrollX, height+scrollY)的距离。

需要注意的是getDrawingRect()并没有考虑setScaleX()，setScaleY()和setRotation()的影响，所以它返回的区域大小并不一定会和View当前实际显示的区域大小相同。

getLocationOnScreen()和getLocationInWindow()

getLocationOnScreen()和getLocationInWindow()返回的都是view左上角的坐标，不同的getLocationOnScreen()得到的是相对于屏幕的坐标，也就是坐标原点在屏幕的左上角。而getLocationInWindow()得到的是相对于当前窗口的坐标，也就是坐标原点在窗口的左上角。

int[] screenLocation = new int [2];
int[] windowLocation = new int [2];
getLocationInWindow();
getLocationOnScreen(windowLocation)

getGlobalVisibleRect()和getLocalVisibleRect()

这两个方法主要用于判断一个 View 是在某个区域的可见性，区别：

View.getGlobalVisibleRect(rect); //以屏幕左上角为参考系的
View.getLocalVisibleRect(rect); //以目标 View 左上角为参考系

判断是否可见:

boolean localVisibleRect = target.getLocalVisibleRect(rect);

返回值：

true : View 全部或者部分可见
false : View 全部不可见

点击事件MotionEvent提供的坐标方法

我们看视图坐标系图示中那个深蓝色的点，假设就是我们触摸的点，我们知道无论是View还是ViewGroup，最终的点击事件都会由onTouchEvent(MotionEventevent)方法来处理，MotionEvent也提供了各种获取焦点坐标的方法：

getX()：获取点击事件距离控件左边的距离，即视图坐标
getY()：获取点击事件距离控件顶边的距离，即视图坐标
getRawX()：获取点击事件距离整个屏幕左边距离，即绝对坐标
getRawY()：获取点击事件距离整个屏幕顶边的的距离，即绝对坐标

几个问题

View 的 getＹ()， getTranslationY() 和 getTop() 之间的联系；
View 的 scrollTo() 和 scrollBy()；

View的getY()，getTranslationY()和getTop()之间的联系：
getY() = getTranslationY()+ getTop();

scrollTo()和scrollBy()从字面意思我们可以知道scrollTo()是滑动到哪里的意思，scrollBy()是相对当前的位置滑动了多少。

需注意：scrollTo和scrollBy函数的参数和坐标系是“相反的”，比如 scrollTo(-100,0)，View 的内容是向X轴正方向移动的。

view坐标获取时机

一般来说，我们要获取View的坐标和高度等，都必须等到View绘制完毕以后才能获取的到，在Activity的onCreate()方法里面是获取不到的，必须等到View绘制完毕以后才能获取地到View的响应的坐标，一般来说，主要有以下两种方法。

第一种方法，onWindowFocusChanged()方法里面进行调用

因为onWindowFocusChanged可能会调用多次，所以我们可以用一个唯一标识来控制获取坐标调用一次即可。

第二种方法,在视图树绘制完成的时候进行测量

利用view.getViewTreeObserver().addOnGlobalLayoutListener监听view是否整个绘制完毕，然后进行获取坐标。
