【Arduino】DHT11温湿度报警控制设计 液晶显示

实现功能
1.液晶实时显示环境温度湿度，超过设定阈值则发出警报（蜂鸣器鸣叫and指示灯点亮）。
2.通过串口可修改温湿度阈值。

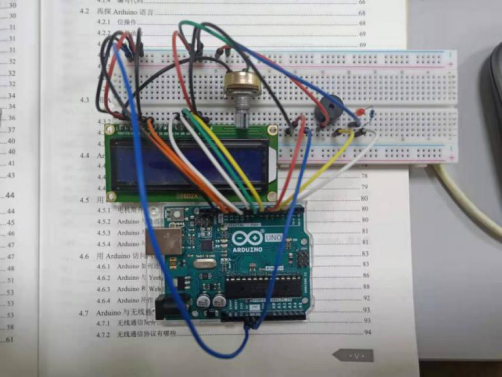

电路连接

电路连接参考文章
【Arduino基础】LCD1602液晶驱动实验
源代码及注释

#include <stdio.h>
#include <string.h>
#include <dht11.h>
#include "DS1302.h"
#include "LiquidCrystal.h"
LiquidCrystal lcd(12, 11, 10, 9, 8, 7);//设置接口
dht11 mydht11;   // 注意现在 ggyy 代表 DHT11 传感器
char signal;
int dhtpin = 6;
int buzzerPin = 5;
int ledPin = 4;
float humidity;
float temperature;
int humidityset=75;
int temperatureset=23;
void setup()
{


  Serial.begin(9600);
  pinMode(buzzerPin,OUTPUT);
  pinMode(ledPin,OUTPUT);//设置led引脚为输出引脚
  lcd.begin(16,2);
  lcd.clear(); //清屏
  delay(1000); //延时1000ms
}

void loop ()
{


  if(Serial.available()>0){


    signal=Serial.read();
    Serial.print(signal);
    if(signal=='H'){

    //修改湿度阈值
      if(Serial.available()>0){


        int numhuma=Serial.read()-48;
        if(Serial.available()>0){


        int zifu=Serial.read()-48;
        numhuma=numhuma*10+zifu;
        Serial.print("-->");
        Serial.println(numhuma);
        humidityset=numhuma;
      }
    }
    }
    if(signal=='T'){

    //修改温度阈值
      if(Serial.available()>0){


        int numtemp=Serial.read()-48;
        if(Serial.available()>0){


        int zifu=Serial.read()-48;
        numtemp=numtemp*10+zifu;
        Serial.println(numtemp);
        temperatureset=numtemp;
      }
    }
    }
  }
  mydht11.read(dhtpin);  // 读取 DHT11 传感器
  humidity=mydht11.humidity;
  temperature=mydht11.temperature;
  Serial.print(String("") + "Humidity = "+ humidity + " %");
  Serial.println(String("")+", temperature = "+ temperature +" °C");
  delay(1000);  // 规定至少要等 2 秒再次读 dht11
     lcd.setCursor(0, 0) ;   //设置光标位置为第1行第1个位置
     lcd.print("Humidity"); //使屏幕显示文字
     lcd.print(humidity); //使屏幕显示文字
    lcd.print(" %"); //使屏幕显示文字
     lcd.setCursor(0, 1) ;
     lcd.print("temperature"); //使屏幕显示文字
     lcd.print(temperature); //使屏幕显示文字
     lcd.print(" °C"); //使屏幕显示文字
  delay(500);                     //延时0.1秒，这里也就是刷新速度。
  if(temperature>temperatureset){


    digitalWrite(ledPin,HIGH);
  }else{


    digitalWrite(ledPin,LOW);
  }
  if(humidity>humidityset){


    tone();
  }
}

void tone(){


  for(int i=0;i<100;i++){


    digitalWrite(buzzerPin,HIGH);
    delay(5);
    digitalWrite(buzzerPin,LOW);
    delay(5);
  }
}

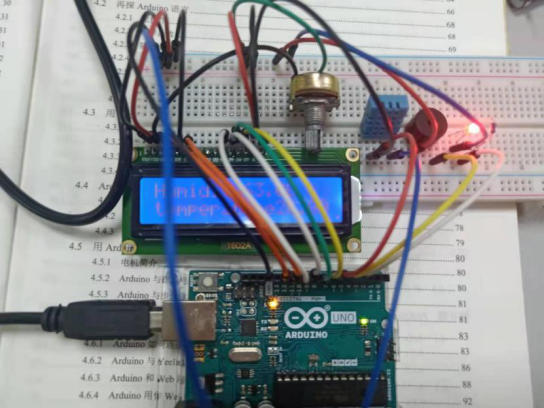

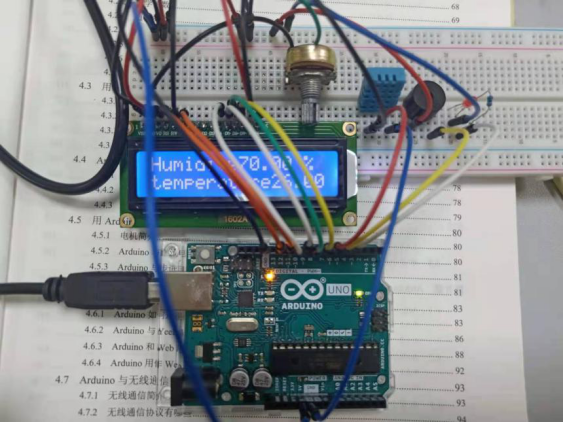

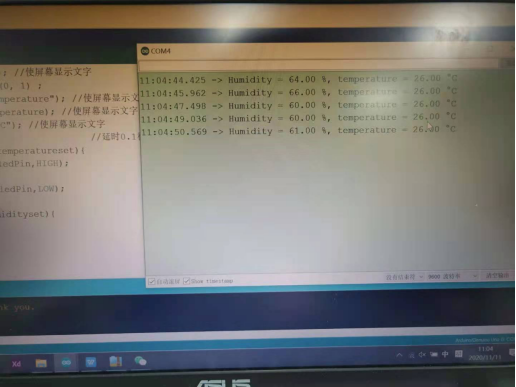

实验现象

设置湿度阈值–>蜂鸣器鸣叫


设置温度阈值–>指示灯熄灭
