Linux云计算虚拟化-部署k8s容器集群管理系统及使用容器部署nginx和tomcat应用

Linux云计算虚拟化-部署k8s容器集群管理系统及使用容器部署nginx和tomcat应用

1. 实验环境准备

IP	主机名	角色	配置
外网IP：192.168.8.144	master	master	内存：4G cpu：8核
外网IP：192.168.8.145	slave	node	内存：4G cpu：8核

这里建议使用可访问外网的静态IP部署。因为在部署k8s时，若master节点的IP地址发生变化，集群就需要重新配置了。

①各个节点都要配置网络yum源：https://developer.aliyun.com/mirror/
以下源可以直接从aliyun获取。

# 下载centos7和epel源
[root@master ~]# mv /etc/yum.repos.d/* /opt
[root@master ~]# wget -O /etc/yum.repos.d/CentOS-Base.repo https://mirrors.aliyun.com/repo/Centos-7.repo
[root@master ~]# wget -O /etc/yum.repos.d/epel.repo http://mirrors.aliyun.com/repo/epel-7.repo

# 编写k8s源
cat <<EOF > /etc/yum.repos.d/kubernetes.repo
[kubernetes]
name=Kubernetes
baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64/
enabled=1
gpgcheck=1
repo_gpgcheck=1
gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
EOF

[root@master ~]# ll /etc/yum.repos.d/
总用量 12
-rw-r--r--. 1 root root 2523 6月  16 2018 CentOS-Base.repo
-rw-r--r--. 1 root root  664 5月  11 2018 epel.repo
-rw-r--r--. 1 root root  276 12月 16 22:56 kubernetes.repo
[root@master ~]# scp /etc/yum.repos.d/* [email protected]:/etc/yum.repos.d/
[root@slave ~]# ll /etc/yum.repos.d/
总用量 12
-rw-r--r--. 1 root root 2523 12月 16 23:01 CentOS-Base.repo
-rw-r--r--. 1 root root  664 12月 16 23:01 epel.repo
-rw-r--r--. 1 root root  276 12月 16 23:01 kubernetes.repo

# 各个节点都更新下yum缓存
[root@master ~]# yum clean all
[root@master ~]# yum makecache

②各个节点都要安装依赖包，包括docker的和系统要用的

[root@master ~]# yum -y install yum-utils device-mapper-persistent-data lvm2 wget net-tools nfs-utils lrzsz gcc gcc-c++ make cmake libxml2-devel openssl-devel curl curl-devel unzip sudo ntp libaio-devel wget vim ncurses-devel autoconf automake zlib-devel python-devel epel-release openssh-server socat ipvsadm conntrack ntpdate

③各个节点都要关闭防火墙firewalld、禁用selinux及开启ntp时间同步

[root@master ~]# systemctl stop firewalld && systemctl disable firewalld
[root@master ~]# sed -i 's/SELINUX=enforcing/SELINUX=disabled/g' /etc/selinux/config
[root@master ~]# sed -i 's/SELINUX=enforcing/SELINUX=disabled/g' /etc/sysconfig/selinux

# 每小时同步一次系统时间
[root@master ~]# ntpdate ntp1.aliyun.com
[root@master ~]# which ntpdate
/usr/sbin/ntpdate
[root@master ~]# crontab -e
* */1 * * * /usr/sbin/ntpdate ntp1.aliyun.com

# 保证两台主机能互相识别主机名
[root@master ~]# vim /etc/hosts
192.168.8.144 master
192.168.8.145 slave

④各个节点都要关闭交换分区以及永久禁用交换分区，防止内存交换。

[root@master ~]# swapoff -a   # 临时取消挂载交换分区
[root@master ~]# sed -i 's/.*swap.*/#&/g' /etc/fstab  # 在含有关键词swap的行前加上注释符#

# 修改内核参数
cat <<EOF > /etc/sysctl.d/k8s.conf
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
EOF
[root@master ~]# sysctl --system     # 所有内核参数都生效
# sysctl -p      # 更改过的内核参数生效

⑤node节点要设置ssh免密登录（允许master免密登录node即可）

[root@master ~]# ssh-keygen
Generating public/private rsa key pair.
Enter file in which to save the key (/root/.ssh/id_rsa):
Enter passphrase (empty for no passphrase):
Enter same passphrase again:
Your identification has been saved in /root/.ssh/id_rsa.
Your public key has been saved in /root/.ssh/id_rsa.pub.
The key fingerprint is:
SHA256:4UhXXW2Wf7nYpRq2LEVC1q//v1AYkUv8abJ7MI8qQ6g root@master
The key's randomart image is:
+---[RSA 2048]----+
|          .o.oo..|
|         .o o+..+|
|      . oo  .ooo+|
|     . + .. .o+=+|
|      . S  o o*o+|
|       . .  ==oo |
|      . .  + **  |
|     E   o. +ooo |
|          oo. .o=|
+----[SHA256]-----+
[root@master ~]# ll /root/.ssh/
总用量 12
-rw-------. 1 root root 1679 12月 16 23:53 id_rsa   # 私钥
-rw-r--r--. 1 root root  393 12月 16 23:53 id_rsa.pub   # 公钥
-rw-r--r--. 1 root root  175 12月 16 23:01 known_hosts  # 记录着曾经远程连接过的远程主机
# 发送公钥给所有节点，这样master就可以免密登录所有节点了【发送公钥给哪台主机，就可以远程登录哪台主机】
[root@master ~]# ssh-copy-id -i /root/.ssh/id_rsa.pub -p 22 [email protected]
[root@master ~]# ssh [email protected]

2. 安装docker，各个节点都要安装

# 添加docker-ce的yum源，并查看最新版本
[root@master ~]# yum-config-manager --add-repo http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
[root@master ~]# yum list docker-ce --showduplicates |sort -r
[root@master ~]# yum install -y docker-ce-19.03.9-3.el7
[root@master ~]# systemctl start docker && systemctl enable docker
# 配置docker镜像加速，加快pull拉取镜像到本地的速度
cat > /etc/docker/daemon.json <<EOF
{
"registry-mirrors":["https://rsbud4vc.mirror.aliyuncs.com","https://registry.docker-cn.com","https://docker.mirrors.ustc.edu.cn","https://dockerhub.azk8s.cn","http://hub-mirror.c.163.com","http://qtid6917.mirror.aliyuncs.com"],
"exec-opts":["native.cgroupdriver=systemd"],
"log-driver":"json-file",
"log-opts": { "max-size": "100m" },
"storage-driver":"overlay2",
"storage-opts": [ "overlay2.override_kernel_check=true" ] }
EOF
[root@master ~]# systemctl daemon-reload && systemctl restart docker

3. 加载ipvs模块，各个节点都要

ipvs称之为IP虚拟服务器（IP Virtual Server，简写为IPVS）。是运行在LVS下的提供负载均衡功能的一种技术。

# 设置网桥包经过iptables，配置永久生效
[root@master ~]# echo 1 > /proc/sys/net/bridge/bridge-nf-call-iptables
[root@master ~]# echo 1 > /proc/sys/net/bridge/bridge-nf-call-ip6tables
[root@master ~]# echo """
vm.swappiness = 0
net.bridge.bridge-nf-call-iptables = 1
net.ipv4.ip_forward = 1
net.bridge.bridge-nf-call-ip6tables = 1
""" > /etc/sysctl.conf
[root@master ~]# sysctl -p    # 让修改过的内核参数永久生效
vm.swappiness = 0
net.bridge.bridge-nf-call-iptables = 1
net.ipv4.ip_forward = 1
net.bridge.bridge-nf-call-ip6tables = 1


# 开启ipvs模块，不走iptables,推荐使用ipvs模块，使用iptables效率低
[root@master ~]# cat > /etc/sysconfig/modules/ipvs.modules <<EOF
#!/bin/bash
ipvs_modules="ip_vs ip_vs_lc ip_vs_wlc ip_vs_rr ip_vs_wrr ip_vs_lblc ip_vs_lblcr ip_vs_dh ip_vs_sh ip_vs_fo ip_vs_nq ip_vs_sed ip_vs_ftp nf_conntrack"
for kernel_module in \${ipvs_modules}; do
/sbin/modinfo -F filename \${kernel_module} > /dev/null 2>&1
if [ $? -eq 0 ]; then
/sbin/modprobe \${kernel_module}
fi
done
EOF
[root@master ~]# chmod 755 /etc/sysconfig/modules/ipvs.modules && bash /etc/sysconfig/modules/ipvs.modules && lsmod | grep ip_vs

4. 使用kubeadm部署k8s集群

在这里插入图片描述

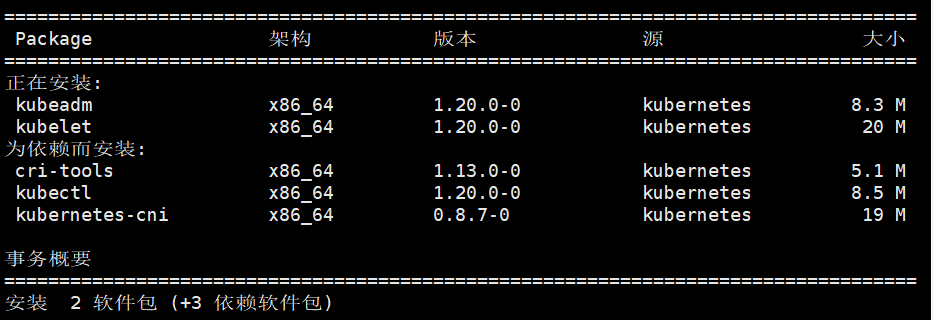

# 所有节点都要装kubeadm和kubelet服务
[root@master ~]# yum install kubeadm kubelet -y
[root@master ~]# systemctl start kubelet
[root@master ~]# systemctl enable kubelet

# 初始化k8s集群，在master节点上进行初始化
[root@master ~]# kubeadm init --kubernetes-version=v1.20.0 --pod-network-cidr=10.244.0.0/16 --apiserver-advertise-address=192.168.8.144 --image-repository registry.aliyuncs.com/google_containers
# --kubernetes-version 指定k8s的版本
# --pod-network-cidr   pod的网段,默认即可
# --apiserver-advertise-addres  apiserver服务器的地址，外网IP
# --image-repository  镜像仓库

# 保存以下内容到指定文本,用于其他node添加到该k8s集群中
kubeadm join 192.168.8.144:6443 --token w8as7w.kfcu5h3njf8906a0 --discovery-token-ca-cert-hash sha256:d27014177e02b980248253d817869921e8ed75d0e153c36e09b19a913a66db89

# 为配置文件config授权
[root@master ~]# mkdir -p $HOME/.kube
[root@master ~]# cp /etc/kubernetes/admin.conf $HOME/.kube/config
您在 /var/spool/mail/root 中有新邮件
[root@master ~]# chown $(id -u):$(id -g) $HOME/.kube/config
[root@master ~]# ll /root/.kube/config
-rw------- 1 root root 5565 12月 17 22:05 /root/.kube/config

# 验证k8s节点是否部署成功
# 可以看到master的STATUS为NotReady未准备
# coredns的STATUS为Pending等待
# 这是因为没有安装网络插件，需要安装calico或flannel
[root@master ~]# kubectl get nodes
[root@master ~]# kubectl get pods -n kube-system

在这里插入图片描述

4. 安装k8s网络组件-calico

下载地址：

https://quay.io/repository/calico/node?tab=tags

https://quay.io/repository/calico/cni?tab=tags

[root@master ~]# docker pull quay.io/calico/node:v3.17.1-5-g50c84067b344
[root@master ~]# docker pull quay.io/calico/cni:v3.15.3-0-g9d7f9da-ppc64le
[root@master ~]# docker images

在这里插入图片描述

下载安装文件：https://docs.projectcalico.org/archive/v3.17/manifests/canal.yaml

# 使用资源清单安装calico组件
[root@master ~]# kubectl apply -f canal.yaml
# 稍等一会，查看k8s集群的状态，可以看到，k8s集群已经部署成功了
[root@master ~]# kubectl get pods -n kube-system
[root@master ~]# kubectl get nodes

在这里插入图片描述

5. 添加node节点到k8s集群

[root@slave ~]# kubeadm join 192.168.8.144:6443 --token w8as7w.kfcu5h3njf8906a0 --discovery-token-ca-cert-hash sha256:d27014177e02b980248253d817869921e8ed75d0e153c36e09b19a913a66db89

# 在master节点上查看node的情况，可以看到slave已经加入到k8s集群中了
[root@master ~]# kubectl get nodes
NAME     STATUS   ROLES                  AGE    VERSION
master   Ready    control-plane,master   136m   v1.20.0
slave    Ready    <none>                 72s    v1.20.0

6. 安装k8s的管理面板dashboard

# 官方安装方法
# https://kubernetes.io/zh/docs/tasks/access-application-cluster/web-ui-dashboard/
# 所需镜像
# kubernetesui/dashboard:v2.0.0-beta8
# kubernetesui/metrics-scraper:v1.0.1
[root@master ~]# wget https://raw.githubusercontent.com/kubernetes/dashboard/v2.0.0/aio/deploy/recommended.yaml
[root@master ~]# kubectl apply -f recommended.yaml

由于使用官方安装dashboard方法，对网络要求较高，这里采用上传离线包的方式安装。

# 上传离线包
[root@master ~]# cd /usr/local/src/
[root@master src]# rz

[root@master src]# ll
总用量 128288
-rw-r--r-- 1 root root 91227136 11月  8 14:20 dashboard_2_0_0.tar.gz
-rw-r--r-- 1 root root     7614 4月  27 2020 kubernetes-dashboard.yaml
-rw-r--r-- 1 root root 40124928 11月  8 14:13 metrics-scrapter-1-0-1.tar.gz

# 导入镜像
[root@master src]# docker load -i  dashboard_2_0_0.tar.gz
[root@master src]# docker load -i  metrics-scrapter-1-0-1.tar.gz

# 安装k8s dashboard
[root@master src]# kubectl apply -f kubernetes-dashboard.yaml

# 查看dashboard前端的service状态
[root@master ~]# kubectl get svc -n kubernetes-dashboard
NAME                        TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)    AGE
dashboard-metrics-scraper   ClusterIP   10.103.83.180    <none>        8000/TCP   50s
kubernetes-dashboard        ClusterIP   10.104.248.104   <none>        443/TCP    50s

# 修改service的TYPE为NodePort，再次查看可以看到TYPE已经改为NodePort了
# nodeport类型端口允许外部机器访问
[root@slave ~]# kubectl edit svc kubernetes-dashboard -n kubernetes-dashboard
     29   type: ClusterIP
改为
     29   type: NodePort
# 可以看到dashboard占用的端口是31066
[root@slave ~]# kubectl get svc -n kubernetes-dashboard
NAME                        TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)         AGE
dashboard-metrics-scraper   ClusterIP   10.103.83.180    <none>        8000/TCP        3m47s
kubernetes-dashboard        NodePort    10.104.248.104   <none>        443:31066/TCP   3m47s

在火狐浏览器打开dashboarad：https://192.168.8.144:31066/

在IE和谷歌浏览器登录，都会因为CA证书不安全无法访问。

在这里插入图片描述

7. 登录k8s dashboard

# 创建管理员token，可查看任何空间权限
[root@master ~]# kubectl create clusterrolebinding dashboard-cluster-admin --clusterrole=cluster-admin --serviceaccount=kubernetes-dashboard:kubernetes-dashboard
clusterrolebinding.rbac.authorization.k8s.io/dashboard-cluster-admin created

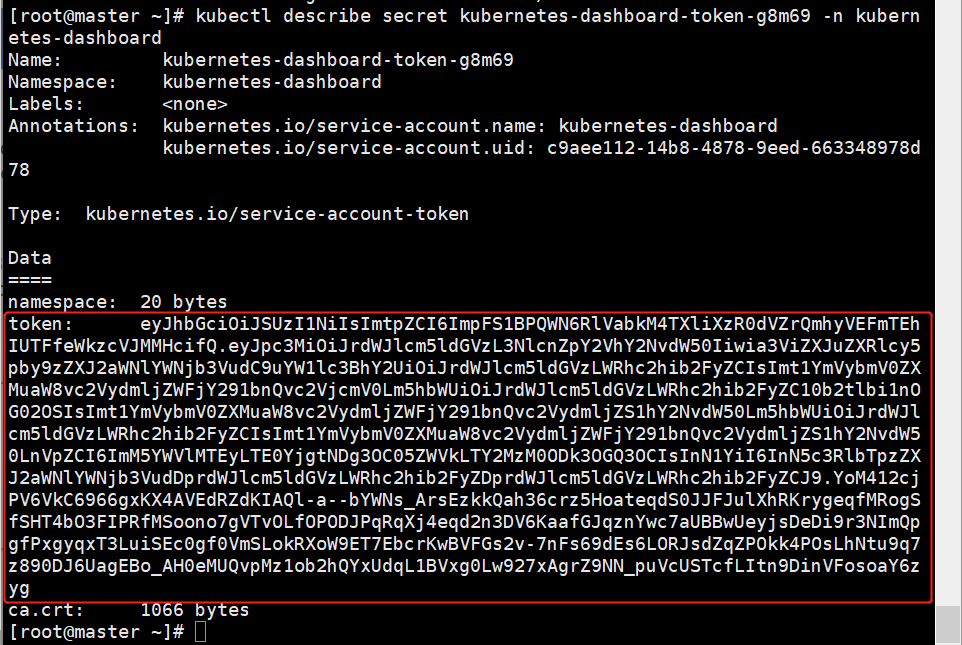

# 查看下token的登录密钥
[root@master ~]# kubectl get secret -n kubernetes-dashboard
[root@master ~]# kubectl describe secret kubernetes-dashboard-token-g8m69 -n kubernetes-dashboard
保存好token:后面的长串字符：
eyJhbGciOiJSUzI1NiIsImtpZCI6ImpFS1BPQWN6RlVabkM4TXliXzR0dVZrQmhyVEFmTEhIUTFfeWkzcVJMMHcifQ.eyJpc3MiOiJrdWJlcm5ldGVzL3NlcnZpY2VhY2NvdW50Iiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9uYW1lc3BhY2UiOiJrdWJlcm5ldGVzLWRhc2hib2FyZCIsImt1YmVybmV0ZXMuaW8vc2VydmljZWFjY291bnQvc2VjcmV0Lm5hbWUiOiJrdWJlcm5ldGVzLWRhc2hib2FyZC10b2tlbi1nOG02OSIsImt1YmVybmV0ZXMuaW8vc2VydmljZWFjY291bnQvc2VydmljZS1hY2NvdW50Lm5hbWUiOiJrdWJlcm5ldGVzLWRhc2hib2FyZCIsImt1YmVybmV0ZXMuaW8vc2VydmljZWFjY291bnQvc2VydmljZS1hY2NvdW50LnVpZCI6ImM5YWVlMTEyLTE0YjgtNDg3OC05ZWVkLTY2MzM0ODk3OGQ3OCIsInN1YiI6InN5c3RlbTpzZXJ2aWNlYWNjb3VudDprdWJlcm5ldGVzLWRhc2hib2FyZDprdWJlcm5ldGVzLWRhc2hib2FyZCJ9.YoM412cjPV6VkC6966gxKX4AVEdRZdKIAQl-a--bYWNs_ArsEzkkQah36crz5HoateqdS0JJFJulXhRKrygeqfMRogSfSHT4bO3FIPRfMSoono7gVTvOLfOPODJPqRqXj4eqd2n3DV6KaafGJqznYwc7aUBBwUeyjsDeDi9r3NImQpgfPxgyqxT3LuiSEc0gf0VmSLokRXoW9ET7EbcrKwBVFGs2v-7nFs69dEs6LORJsdZqZPOkk4POsLhNtu9q7z890DJ6UagEBo_AH0eMUQvpMz1ob2hQYxUdqL1BVxg0Lw927xAgrZ9NN_puVcUSTcfLItn9DinVFosoaY6zyg

在这里插入图片描述

粘贴上密钥，就可以登录了。

在这里插入图片描述

8. 使用k8s dashboard创建容器及部署nginx

架构设计：

在这里插入图片描述

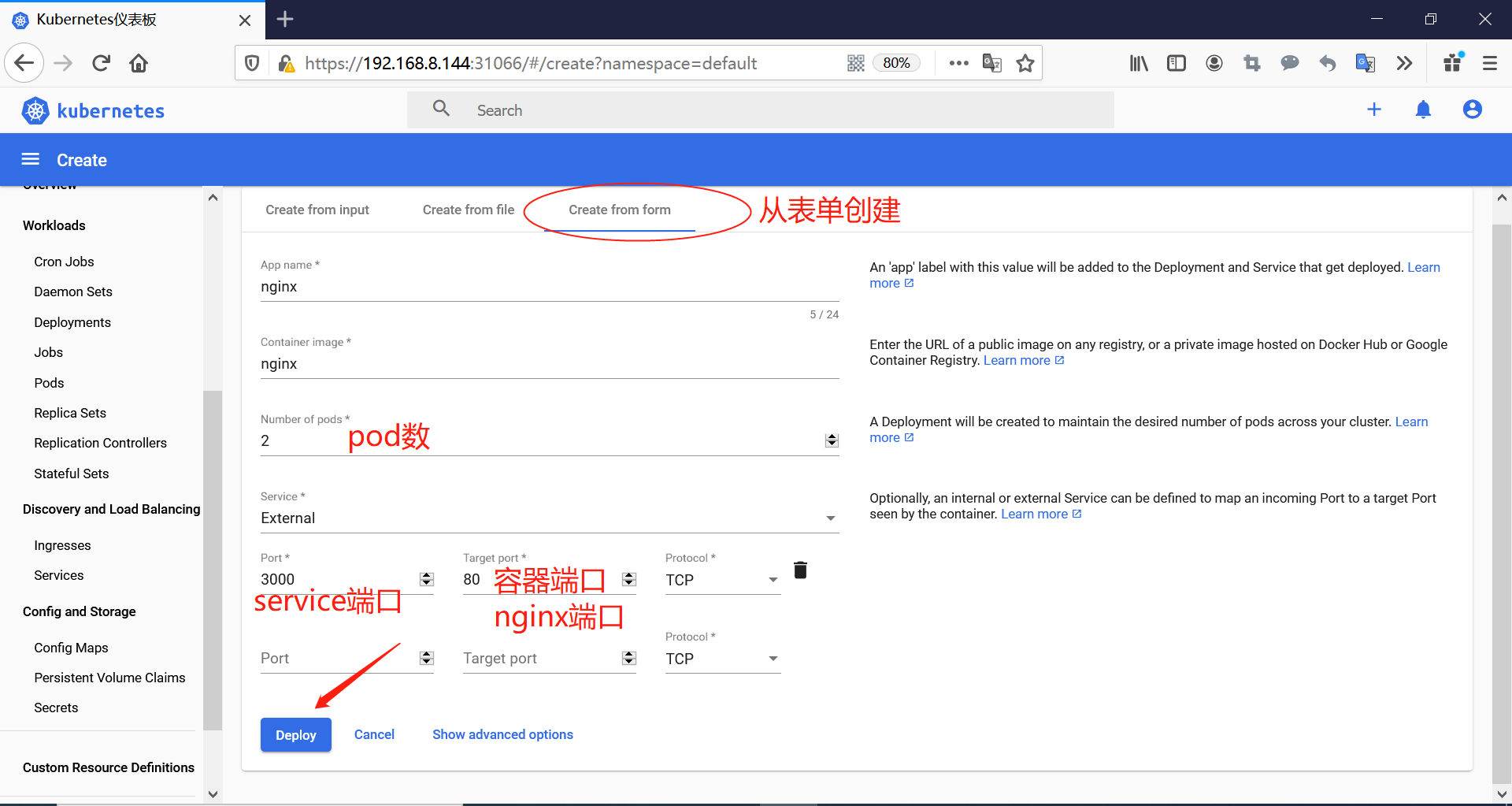

①创建容器，即创建deployment-pods-container

应用名称：nginx
容器镜像：nginx
pod数量：2
service：external外部网络
端口(port)：3000【集群内部的pod互相通信的端口】
目标端口(target port)：80【pod的端口，这里就是nginx容器镜像占用的端口】
外部访问端口(nodeport)：自动分配【集群外访问集群内服务的端口，即外部用户访问端口。】

在这里插入图片描述

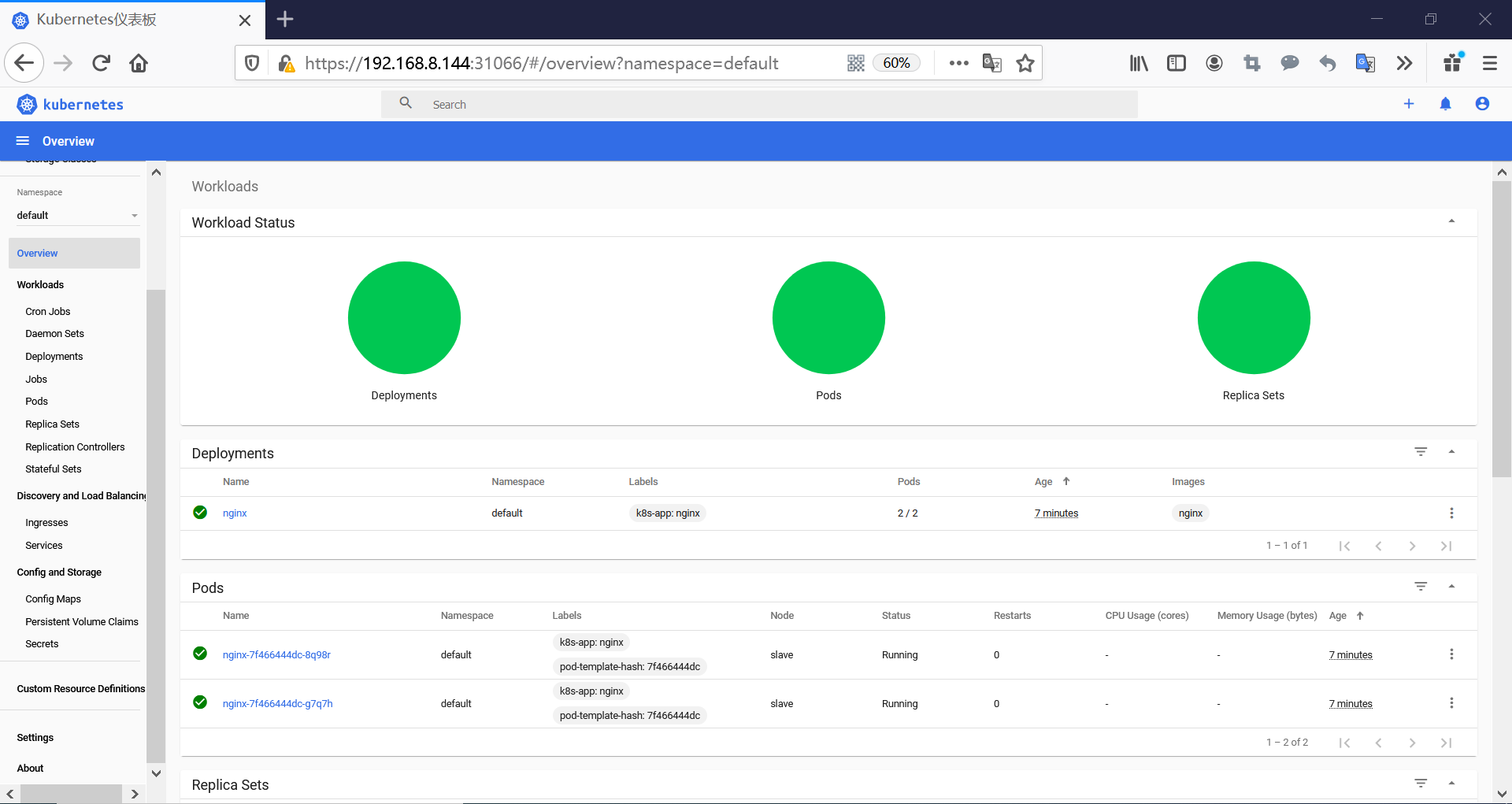

稍等一会，就可以看到容器镜像已经创建成功了。

在这里插入图片描述

②查看nodeport端口号及访问nginx

查看下service分配的nodeport端口号，分配的是30684。

在这里插入图片描述

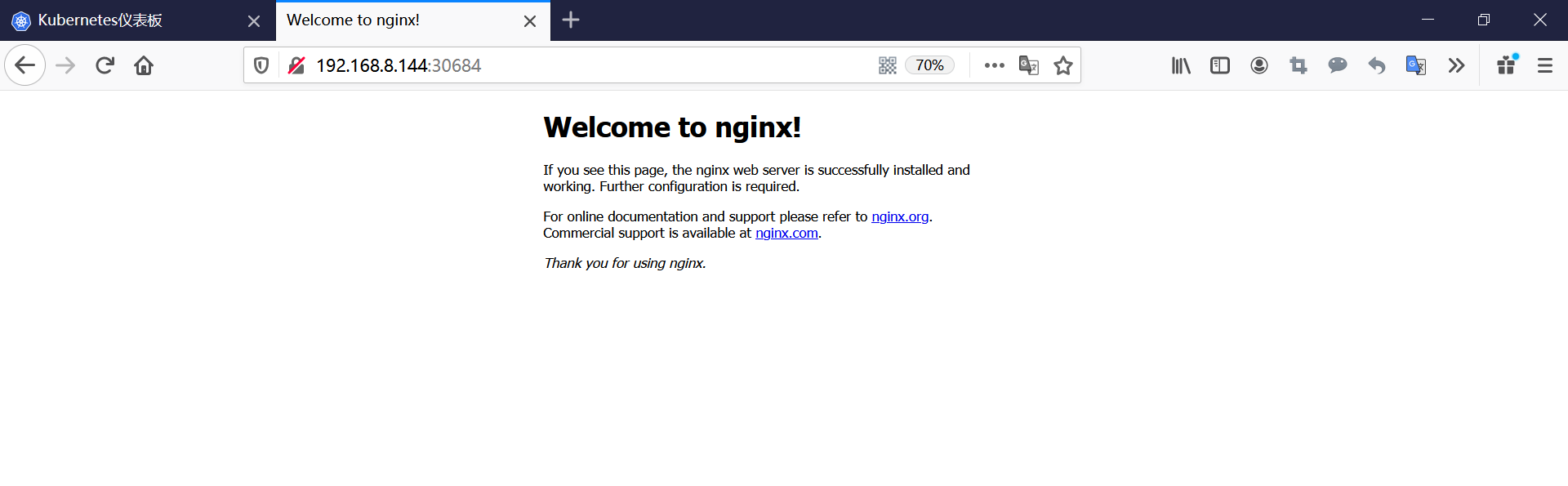

访问任意节点都可以

http://192.168.8.144:30684/

在这里插入图片描述

http://192.168.8.145:30684/

在这里插入图片描述

9. k8s服务发现和负载均衡

k8s 集群中，应用是通过 pod 去部署的，而 pod 在创建或销毁时，它的 IP 地址都会发生变化，这样就不能使用指定 IP 去访问指定的应用。

在 k8s 中，服务发现与负载均衡就是 k8s service。外部网络可以通过 service 去访问，pod 网络也可以通过 service 去访问。

即可以通过 k8s service 的方式去负载均衡到一组 pod 上面去，这样相当于解决了前面所说的复发性问题，或者提供了统一的访问入口去做服务发现，然后又可以给外部网络访问，解决不同的 pod 之间的访问，提供统一的访问地址。

总的来说，就是pod在创建或销毁时，IP地址会变，但是service在集群创建后，IP地址就不会再发生变化，所以通过service提供的nodeport去访问后端的nginx，就可以提供统一的访问地址了。

在这里插入图片描述

# 集群内访问service
[root@master ~]# kubectl get service
NAME         TYPE           CLUSTER-IP     EXTERNAL-IP   PORT(S)          AGE
kubernetes   ClusterIP      10.96.0.1      <none>        443/TCP          36h
nginx        LoadBalancer   10.101.7.132   <pending>     3000:30684/TCP   38m
[root@master ~]# kubectl describe service nginx
Name:                     nginx
Namespace:                default
Labels:                   k8s-app=nginx
Annotations:              <none>
Selector:                 k8s-app=nginx
Type:                     LoadBalancer
IP Families:              <none>
IP:                       10.101.7.132
IPs:                      10.101.7.132
Port:                     tcp-3000-80-fmqk4  3000/TCP
TargetPort:               80/TCP
NodePort:                 tcp-3000-80-fmqk4  30684/TCP
Endpoints:                10.244.1.6:80,10.244.1.7:80
Session Affinity:         None
External Traffic Policy:  Cluster
Events:                   <none>

# 查看pod
[root@master ~]# kubectl get pod
NAME                     READY   STATUS    RESTARTS   AGE
nginx-7f466444dc-8q98r   1/1     Running   0          40m
nginx-7f466444dc-g7q7h   1/1     Running   0          40m

# 进入pod，可以通过集群IP地址访问到nginx service服务
[root@master ~]# kubectl exec -it nginx-7f466444dc-8q98r bash
kubectl exec [POD] [COMMAND] is DEPRECATED and will be removed in a future version. Use kubectl exec [POD] -- [COMMAND] instead.
root@nginx-7f466444dc-8q98r:/# curl -I 10.101.7.132:3000
HTTP/1.1 200 OK
Server: nginx/1.19.6
Date: Sat, 19 Dec 2020 02:57:46 GMT
Content-Type: text/html
Content-Length: 612
Last-Modified: Tue, 15 Dec 2020 13:59:38 GMT
Connection: keep-alive
ETag: "5fd8c14a-264"
Accept-Ranges: bytes

在这里插入图片描述

10. 通过编写k8s资源清单yaml文件部署tomcat网站

架构设计：

在这里插入图片描述

①deployment资源清单文件

# deployment资源清单文件
# 注意缩进
cat >abong-tomcat.yaml<<EOF
apiVersion: apps/v1
kind: Deployment
metadata:
  name: abong-tomcat-deployment
spec:
  selector:
    matchLabels:
      abong: tomcat
  replicas: 2
  template:
    metadata:
      labels:
        abong: tomcat
    spec:
      containers:
      - name: tomcat
        image: tomcat:8.5-jre8-alpine
        ports:
        - containerPort: 8080

# 使用deployment的yaml文件创建deployment,并部署tomcat服务
# 这时tomcat服务只能内部访问，无法进行外部访问
[root@master ~]# kubectl apply -f abong-tomcat.yaml
deployment.apps/abong-tomcat-deployment created
[root@master ~]# kubectl get pods
NAME                                       READY   STATUS    RESTARTS   AGE
abong-tomcat-deployment-58bb84fb5b-x2pfw   1/1     Running   0          19s
abong-tomcat-deployment-58bb84fb5b-xdhrl   1/1     Running   0          19s
nginx-7f466444dc-8q98r                     1/1     Running   0          96m
nginx-7f466444dc-g7q7h                     1/1     Running   0          96m

========================= 在使用yaml部署如果报错=============
1. 检查缩进
2. tomcat:8.5-jre8-alpine  这个镜像估计没有拉取到本地
[root@master ~]# docker pull tomcat:8.5-jre8-alpine
[root@master ~]# docker images | grep tomcat
tomcat  8.5-jre8-alpine   8b8b1eb786b5   19 months ago   106MB

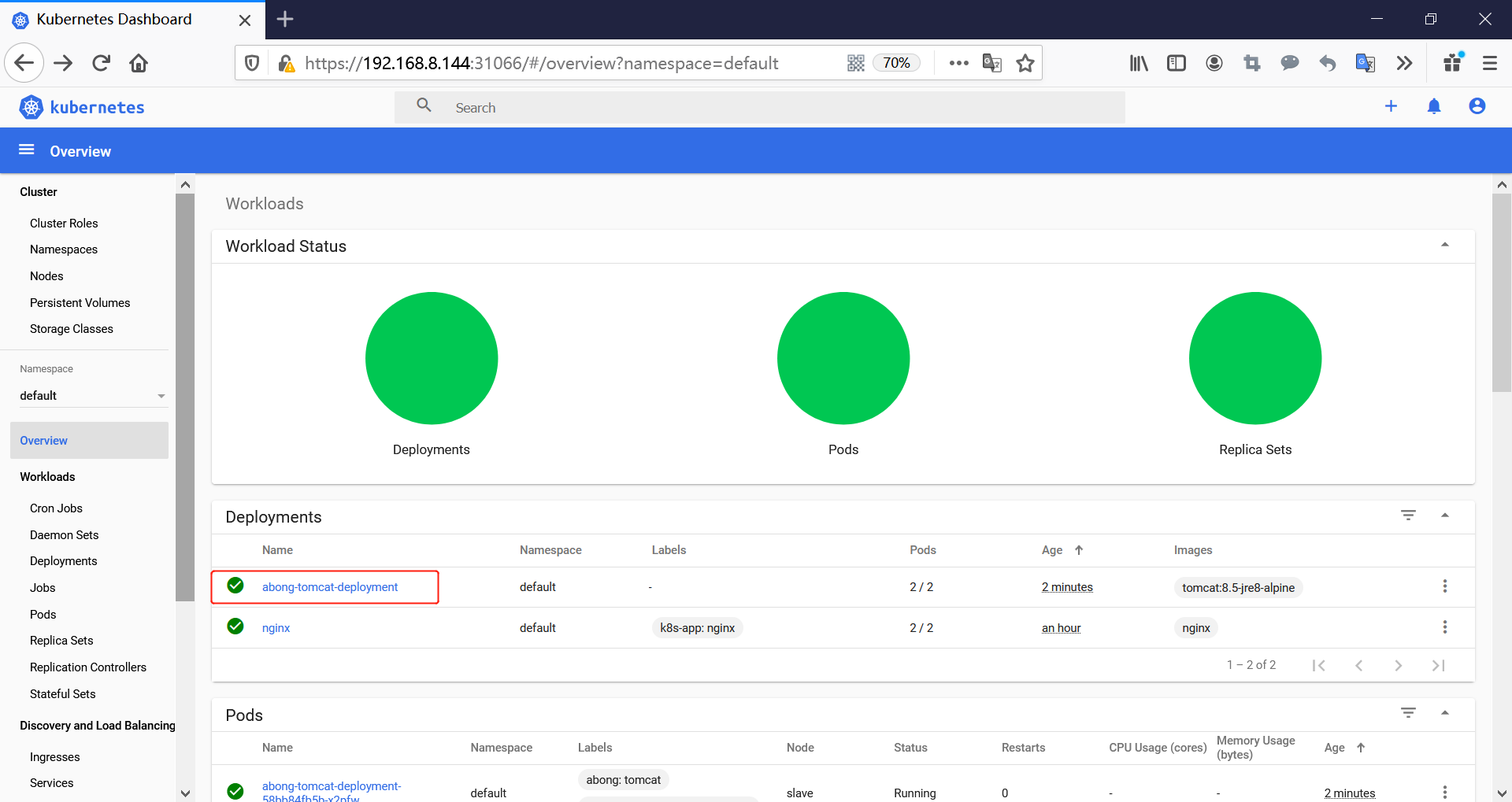

在这里插入图片描述

②tomcat前端负载均衡器service资源清单

cat >abong-tomcat-service.yaml<<EOF
apiVersion: v1
kind: Service
metadata:
  name: abong-tomcat-service
  labels:
    abong: tomcat
spec:
  type: NodePort
  ports:
  - port: 8080
    targetPort: 8080
    nodePort: 30001
  selector:
    abong: tomcat
EOF

[root@master ~]# kubectl apply -f abong-tomcat-service.yaml
service/abong-tomcat-service created
[root@master ~]# kubectl get svc | grep abong-tomcat
abong-tomcat-service   NodePort       10.108.130.250   <none>        8080:30001/TCP   43s

在这里插入图片描述

③浏览器访问k8s里部署的tomcat服务

输入地址：http://192.168.8.144:30001/

在这里插入图片描述
