Linux云计算架构-搭建基于filebeat和redis高速缓存的ELK架构
1. filebeat介绍
Beats 是 elastic 公司开源的一款采集系统监控数据的代理agent，是在被监控服务器上以客户端形式运行的数据收集器的统称。可以直接把数据发送给 Elasticsearch或者通过 Logstash 发送给Elasticsearch，然后进行后续的日志分析。
Beats由packetbeat、filebeat、metricbeat、winlogbeat组成，其中filebeat主要用于监控、收集服务器日志文件。
2. 基于filebeat收集系统日志
实验拓扑图：
①下载filebeat软件包
下载地址：
https://elasticsearch.cn/download/
https://www.elastic.co/cn/downloads/
https://artifacts.elastic.co/downloads/beats/filebeat/filebeat-7.10.2-x86_64.rpm
②检查ELK集群是否安装好
# master节点-elasticsearch
[root@master ~]# netstat -lntp | grep java
tcp6 0 0 192.168.80.136:9200 :::* LISTEN 21107/java
tcp6 0 0 192.168.80.136:9300 :::* LISTEN 21107/java
# master节点-kibana
[root@master ~]# netstat -lntp | grep 5601
tcp 0 0 192.168.80.136:5601 0.0.0.0:* LISTEN 8941/node
# node节点-elasticsearch和logstash
[root@node ~]# netstat -lntp | grep java
tcp6 0 0 192.168.80.133:9200 :::* LISTEN 20954/java
tcp6 0 0 :::10514 :::* LISTEN 8694/java
tcp6 0 0 192.168.80.133:9300 :::* LISTEN 20954/java
tcp6 0 0 192.168.80.133:9600 :::* LISTEN 8694/java
访问：http://192.168.80.136:5601/app/home#/
③安装并启动filebeat
[root@node ~]# ll filebeat-7.10.2-x86_64.rpm
-rw-r--r-- 1 root root 33798676 1月 20 14:45 filebeat-7.10.2-x86_64.rpm
[root@node ~]# rpm -ivh filebeat-7.10.2-x86_64.rpm
[root@node ~]# vim /etc/filebeat/filebeat.yml
21 - type: log
22
23 # Change to true to enable this input configuration.
24 # enabled: false # 注释掉，不注释的话filebeat不会收集本地日志
25
26 # Paths that should be crawled and fetched. Glob based paths.
27 paths: # 需要收集的日志的绝对路径
28 - /var/log/messages
29 - /var/log/secure
177 output.elasticsearch:
178 # Array of hosts to connect to.
179 hosts: ["192.168.80.136:9200"]
[root@node ~]# systemctl stop logstash.service
[root@node ~]# systemctl status logstash.service
[root@node ~]# systemctl start filebeat.service && systemctl status filebeat
[root@node ~]# ps aux | grep filebeat
root 23348 11.5 4.1 1375396 159124 ? Ssl 15:20 0:05 /usr/share/filebeat/bin/filebeat --environment systemd -c /etc/filebeat/filebeat.yml --path.home /usr/share/filebeat --path.config /etc/filebeat --path.data /var/lib/filebeat --path.logs /var/log/filebeat
root 23449 0.0 0.0 112724 988 pts/0 S+ 15:21 0:00 grep --color=auto filebeat
④在es服务器上查看filebeat的日志索引
[root@master ~]# curl '192.168.80.136:9200/_cat/indices?v' | grep filebeat
% Total % Received % Xferd Average Speed Time Time Time Current
Dload Upload Total Spent Left Speed
100 1290 100 1290 0 0 87588 0 --:--:-- --:--:-- --:--:-- 92142
green open filebeat-7.10.2-2021.01.20-000001 XnXVOxU3R1C5pSJwQVaD5w 1 1 4970 0 1.8mb 808.7kb
⑤在kibana上配置索引模式，可视化filebeat的日志
3. 搭建基于redis高速缓存的ELK架构
配置大致流程：
①在node节点上，使用filebeat收集nginx的日志
[root@node ~]# yum install -y nginx
[root@node ~]# systemctl start nginx && systemctl enable nginx && systemctl status nginx
[root@node ~]# netstat -antup | grep nginx
tcp 0 0 0.0.0.0:80 0.0.0.0:* LISTEN 32251/nginx: master
tcp6 0 0 :::80 :::* LISTEN 32251/nginx: master
nginx的默认首页文件：
# 查看filebeat支持的模块，可以看到filebeat是支持收集很多种日志的
[root@node ~]# filebeat modules enable nginx
Enabled nginx
[root@node ~]# filebeat modules list
Enabled:
nginx
Disabled:
activemq
apache
auditd
aws
azure
barracuda
bluecoat
cef
checkpoint
cisco
citrix
coredns
crowdstrike
cyberark
cylance
elasticsearch
envoyproxy
f5
fortinet
googlecloud
gsuite
haproxy
ibmmq
icinga
iis
imperva
infoblox
iptables
juniper
kafka
kibana
logstash
microsoft
misp
mongodb
mssql
mysql
nats
netflow
netscout
o365
okta
osquery
panw
postgresql
proofpoint
rabbitmq
radware
redis
santa
snort
sonicwall
sophos
squid
suricata
symantec
system
tomcat
traefik
zeek
zoom
zscaler
修改filebeat下的nginx配置文件：
# 收集访问日志和错误日志，其实最好是仅收集一种日志
[root@node ~]# vim /etc/filebeat/modules.d/nginx.yml
4 - module: nginx
5 # Access logs
6 access:
7 enabled: true
8 var.paths:["/var/log/nginx/access.log"]
9 # Set custom paths for the log files. If left empty,
10 # Filebeat will choose the paths depending on your OS.
11 #var.paths:
12
13 # Error logs
14 error:
15 enabled: true
16 var.paths:["/var/log/nginx/error.log"]
[root@node ~]# vim /etc/filebeat/filebeat.yml
97 filebeat.config.modules:
98 # Glob pattern for configuration loading
99 path: ${path.config}/modules.d/*.yml
100
101 # Set to true to enable config reloading
102 reload.enabled: true
[root@node ~]# systemctl restart filebeat
②在master节点上部署redis缓存filebeat收集的日志
[root@master ~]# yum install redis -y
[root@master ~]# vim /etc/redis.conf
61 bind 0.0.0.0
80 protected-mode no
[root@master ~]# systemctl start redis && systemctl enable redis
[root@master ~]# netstat -antup | grep redis
tcp 0 0 0.0.0.0:6379 0.0.0.0:* LISTEN 24416/redis-server
③在node节点上，配置filebeat收集nginx日志并缓存到master节点上
# 注释原有发送地址，配置redis服务器为日志发送地址
[root@node ~]# vim /etc/filebeat/filebeat.yml
177 # output.elasticsearch:
178 # Array of hosts to connect to.
179 # hosts: ["192.168.80.136:9200"]
180 output.redis:
181 hosts: ["192.168.80.136:6379"]
182 key: "elk_redis"
[root@node ~]# systemctl restart filebeat
④在node节点上配置logstash，从redis中获取日志存入es服务器
[root@node ~]# vim /etc/logstash/conf.d/redis.conf
input{
redis{
# logstash从redis获取日志
host => "192.168.80.136"
port => "6379"
key => "elk_redis"
data_type => "list"
}
}
filter{
}
output{
elasticsearch{
# logstash发送日志到es
hosts => "192.168.80.136:9200"
index => "redis-nginx-%{+YYYY.MM.dd}"
}
}
[root@node ~]# systemctl restart logstash
# 等待一会，看看logstash有没有获取到日志，可以看到是有的
[root@node ~]# curl '192.168.80.136:9200/_cat/indices?v' | grep redis-nginx
% Total % Received % Xferd Average Speed Time Time Time Current
Dload Upload Total Spent Left Speed
100 1548 100 1548 0 0 97665 0 --:--:-- --:--:-- --:--:-- 100k
green open redis-nginx-2021.01.26 Zv-zmbWtTwaXsqKkr03wIQ 1 1 5 0 75.5kb 32.9kb

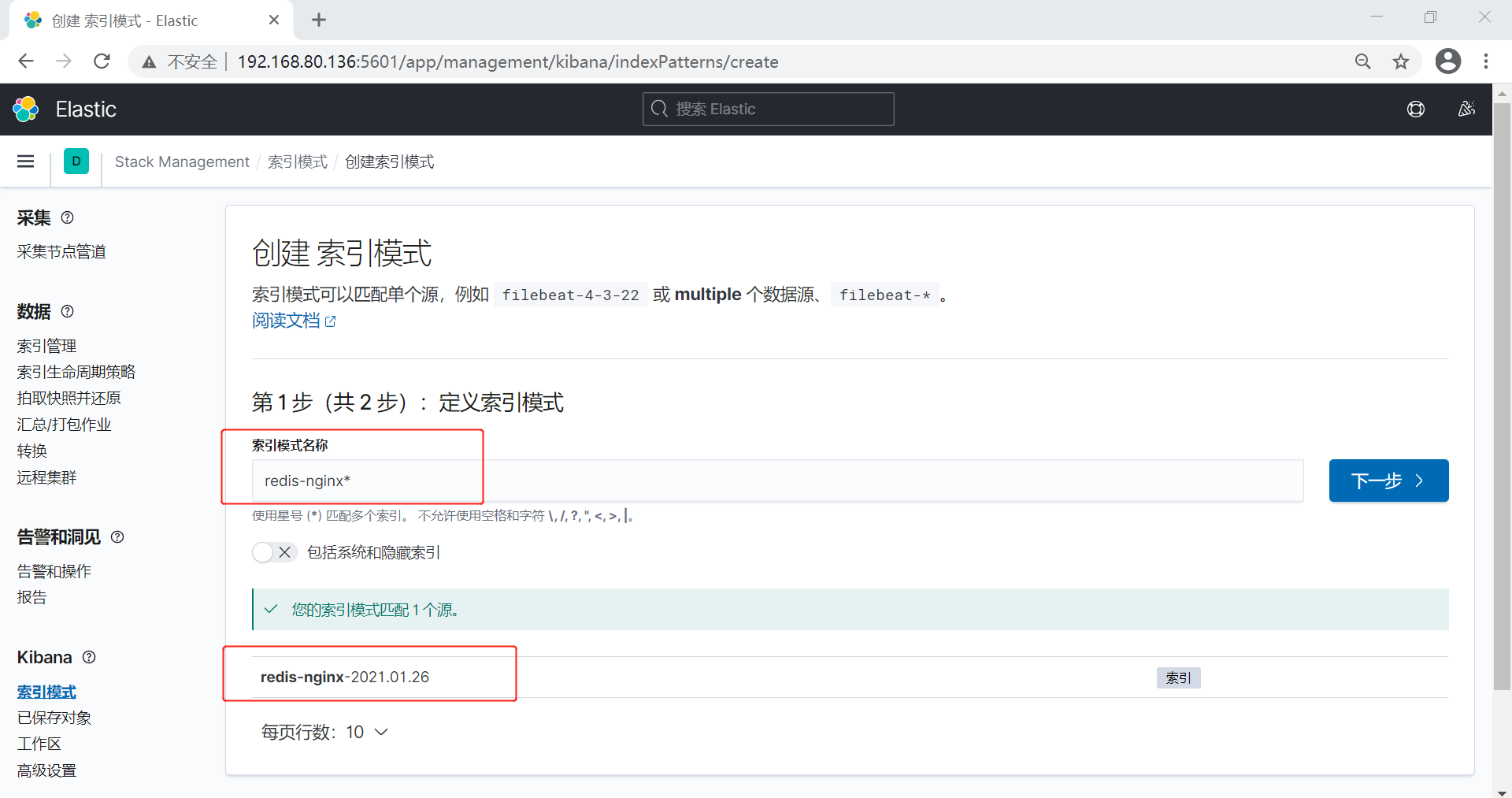

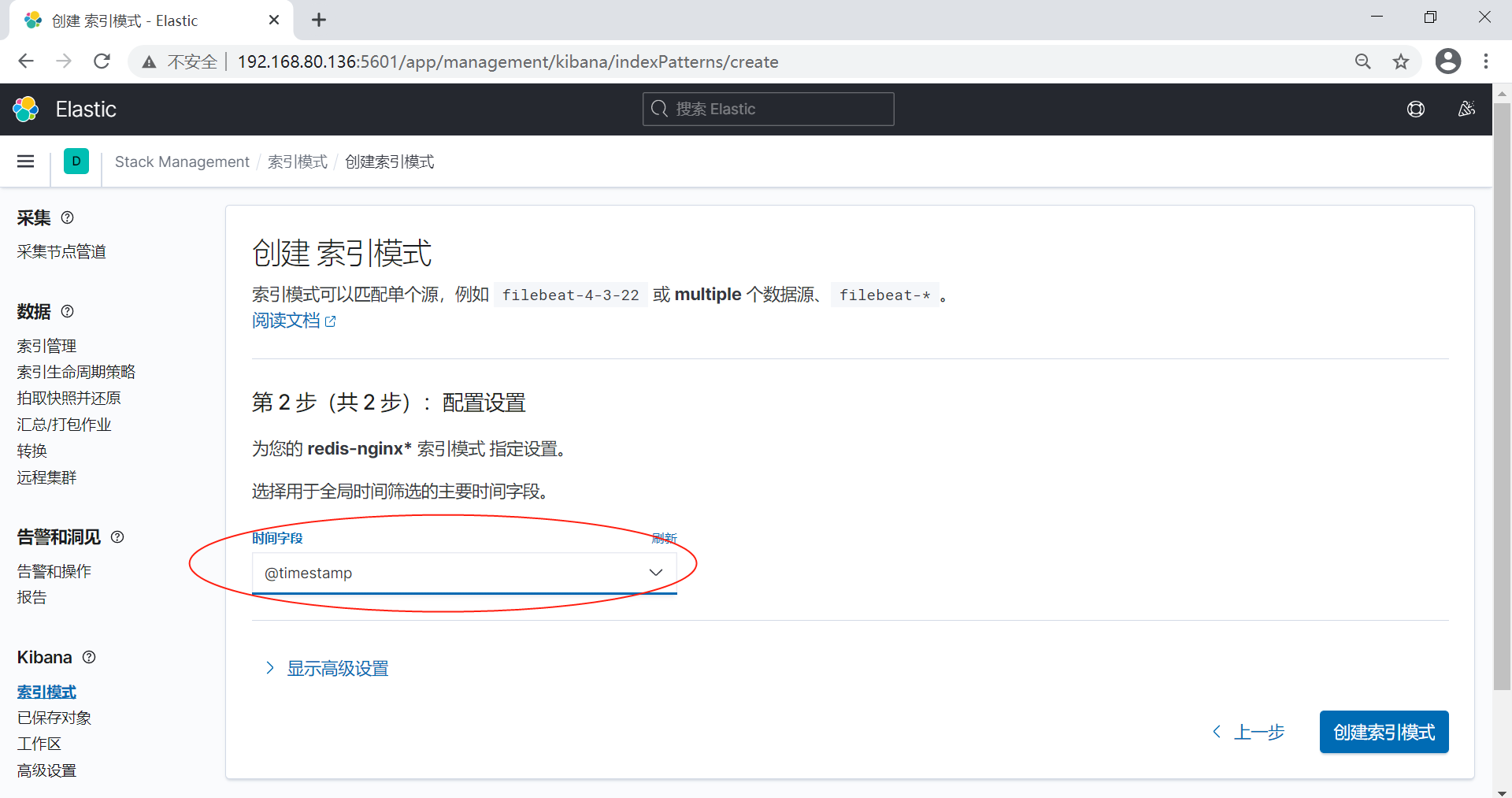

⑤配置kibana展示nginx日志
# 在node节点上重启下nginx服务，生成日志
[root@node ~]# systemctl restart nginx.service
可以看到，有相关日志被filebeat收集，并缓存到redis,由logstash从redis上获取，并传输给es,最后由kibana做展示。
4. ELK架构总结
①logstash和filebeat都可以获取本地日志，并发送给es，最后通过kibana进行展示。在一台服务器上，不能同时启动logstash和filebeat来收集同一种日志。
②本文上述架构原理可以理解为：先使用filebeat获取本地日志，并将本地日志存储在redis服务器上，之后通过logstash从redis服务器上获取并发送给es，最终由kibana展示日志数据。
③基于redis缓存服务的ELK架构的优点为：当某一应用服务器突然有大量的日志，这时若由logstash获取日志并发送给es，会导致logstash卡死，即logstash无法采集大量的日志。而若由filebeat获取日志并存储到redis中，即使应用服务器突然产生大量日志，都会被缓存到redis中，而logstash就可以有条不紊的从redis中获取数据并发送给es，而不至于卡死。
