AT89C51单片机万年历仿真图+代码

首先申明，这篇博客是用作记录本人实训内容的，代码我个人一字一字码的，就上网查了下数字温度传感器DS18B20的处理方法，基本都是个人完成的。
在这里吐槽下，本人辛辛苦苦码的代码，最后实训分数还没那些抄的人高，吐槽下老师- -，好了接下来说正事

一、实验内容

设计定时器每50ms中断一次，在中断服务程序中，对中断次数进行计数，50ms计数20次，就是1秒，然后再对秒计数得到分的值，对分计数得到小时的值，分别将各值送到相应的段地址端口和位地址端口，通过数码管显示结果，达到电子时钟的计数效果。在计数的基础上，程序增加了按键程序，对电子时钟进行可调（对秒/分/时进行加1，此功能的增加使电子时钟功能更强、更实用，同理对日期也可以日/月/年进行加1。
a. 用AT89S51单片机的定时/计数器T0产生一秒的定时时间，作为秒计数时间。
b. 当一秒产生时，秒计数加1。
c. 开机时，显示00-00-00，并开始连续计时。计时满23-59-59时，返回00-00-00重新开始计时。
在以上设计基础上，在单片机的P1.0-P1.3口分别接入4个按键：
d. P1.0控制“秒”的调整，每按一次加1秒
e. P1.1控制“分”的调整，每按一次加1分
f. P1.2控制“时”的调整，每按一次加1时
g. P1.3用作功能选择键，在程序运行过程中如果按下功能选择键，则在年月日、时分秒和显示温度之间进行功能切换。

用AT89C52控制DS18B20，读取数据，并对DS18B20转换后的数据进行处理，最后在数码管上显示DS18B20测出的温度。
a.使用6位数码管显示测得的温度
b.最高位为符号位，如果温度值为正，不显示，如果温度为负，则显示负号
c.第2—4位显示温度值的整数部分，并在第4位数据上显示小数点
d.第5位显示小数部分
e.6,7位显示摄氏度符号“C”。

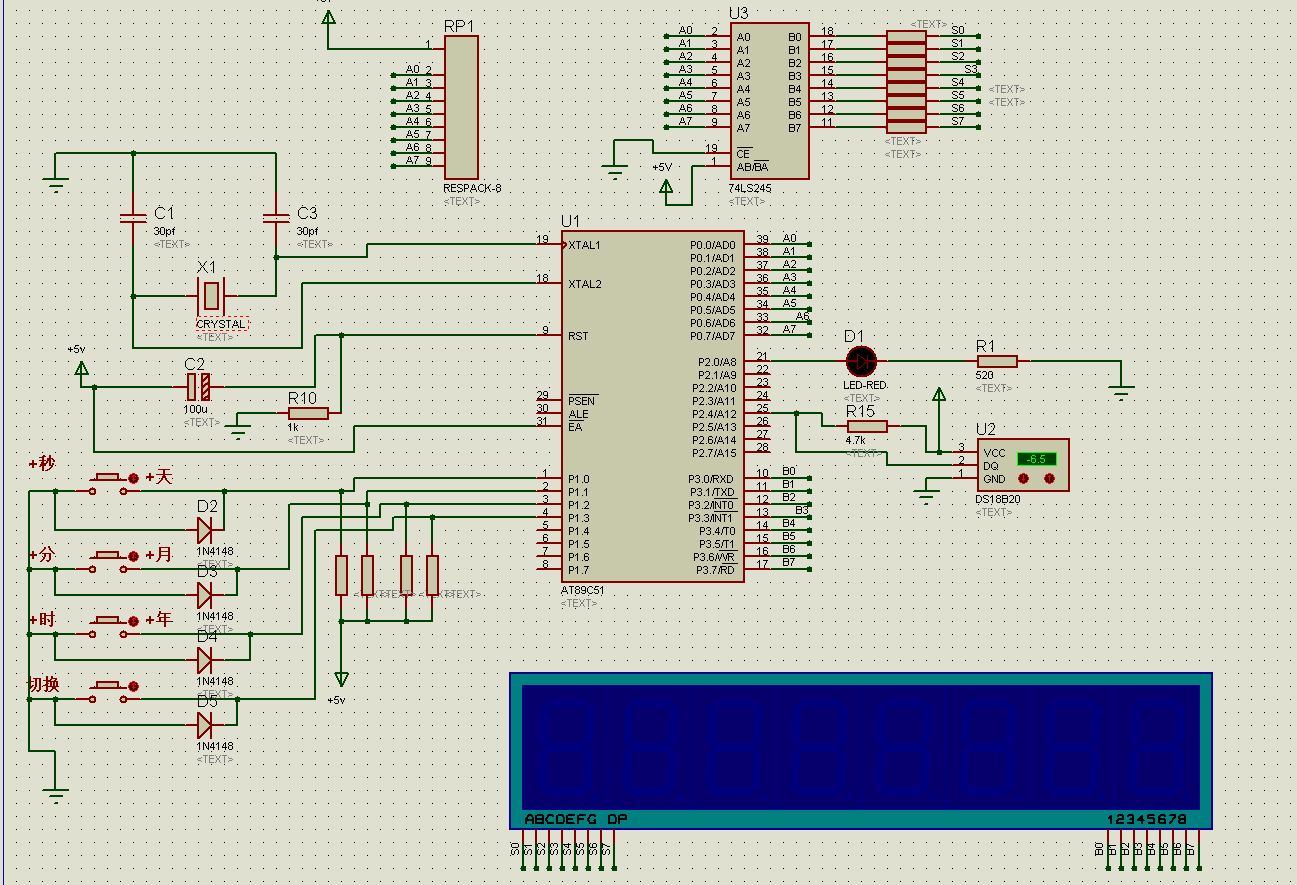

二、电路仿真图

这里我用的是ISIS Professional仿真,写代码用到是keil4


这是图中所用到的元器件

三、代码

#include <reg51.h> //头文件

unsigned char bitcode[] = {

    0xfe, 0xfd, 0xfb, 0xf7, 0xef, 0xdf, 0xbf, 0x7f};  //选择LED位码
unsigned char code
pcode[] = {

    0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f}; //无小数点0~9
ncode[] = {

    0xbf, 0x86, 0xdb, 0xcf, 0xe6, 0xed, 0xfd, 0x87, 0xff, 0xef}; //有小数点0~9
unsigned char riqi[] = {

    2, 0, 2, 1, 0, 2, 0, 8};//在这里改日期
unsigned int key1=1,key2=1,key3=1,key4=1,year=0,month=0,day=0,d;
unsigned int bitcnt;
unsigned int flag = 0;
unsigned int s = 0,m = 0,h = 0;
unsigned int n = 0;
unsigned int bitcnt;
unsigned char Tools[] = {

    0x63, 0x39,0x40};

sbit p10 = P1 ^ 0;
sbit p11 = P1 ^ 1;
sbit p12 = P1 ^ 2;
sbit p13 = P1 ^ 3;
sbit DQ = P2 ^ 4;

void DATE();   //声明函数
void changed();
void runnian();
void delay();
void delay2(int z);
void time_init();
void button();
void jishu();
void delay3(unsigned int j);
void Init_DS18B20(void);
char ReadOneChar(void);
void WriteOneChar(unsigned char dat);
int ReadTemperature(void);
void display_tempmain(unsigned int i);

void delay()
{


    int i, j;
    for (i = 0; i <= 10; i++)
    for (j = 0; j <= 20; j++);

}

void DATE() //日期
{




        for (bitcnt = 0; bitcnt < 8; bitcnt++)
        {


           P3 = bitcode[bitcnt];
            if (bitcnt == 3 || bitcnt == 5)
                P0 = ncode[riqi[bitcnt]];
            else
                P0 = pcode[riqi[bitcnt]];

            delay();

            runnian();
            if(p10==0)        //判断天数按键是否按下
            key1=0;
            if (p10==1&&key1==0)
            {


                riqi[7]+=1;
                key1=1;
                if (riqi[7]==10)
                {


                    riqi[7]=0;
                    riqi[6]+=1;
                }
                if(day==d)
                {


                    riqi[6]=0;
                    riqi[7]=1;
                    riqi[5]+=1;
                }
                if(month==12&&day==31)
                {


                riqi[5]=1;
                riqi[4]=0;
                riqi[3]+=1;
                }
            }

            if(p11==0)         //判断月份按键是否按下
            key2=0;
            if(p11==1&&key2==0)
            {


                riqi[5]+=1;
                key3=1;
                if(riqi[5]==10)
                    {

    riqi[4]+=1;
                    riqi[5]=0;}
                if(month==12)
                {


                riqi[5]=1;
                riqi[4]=0;
                riqi[3]+=1;
                }
                key2=1;
            }
            if(p12==0)        //判断年份按键是否按下
            key3=0;
            if(p12==1&&key3==0)
            {


                riqi[3]+=1;
                key3=1;
                if(riqi[3]==10)
                {


                    riqi[3]=0;
                    riqi[2]+=1;
                }
            }

        }

}

void runnian(void) //判断是否为闰年
{


    year=riqi[0]*1000+riqi[1]*100+riqi[2]*10+riqi[3];
    month=riqi[4]*10+riqi[5];
    day=riqi[6]*10+riqi[7];
    if ((year%4==0)&&(year%100!=0)||(year%400==0))
    {


        if((month==1)||(month==3)||(month==5)||(month==7)||(month==8)||(month==10)||(month==10)||(month==12))
        {

    d=31;}
        if((month==4)||(month==6)||(month==9)||(month==11))
        {

    d=30;}
        if(month==2)
        {

    d=28;}
    }
    else
    {


        if((month==1)||(month==3)||(month==5)||(month==7)||(month==8)||(month==10)||(month==10)||(month==12))
        {

    d=31;}
        if((month==4)||(month==6)||(month==9)||(month==11))
        {

    d=30;}
        if(month==2)
        {

    d=29;}
    }
}
void delay2(int z)
{


    int x, y;
    for (x = z; x > 0; x--)
        for (y = 50; y > 0; y--)
            ;
}

void time_init()      //定时器初始化
{


    TMOD = 0x01;
    TH0 = (65536 - 50000) / 256;
    TL0 = (65536 - 50000) % 256;
    EA = 1;
    TR0 = 1;
    ET0 = 1;
}

void button()
{


    if (p10==0) //判断s按键是否按下
    key1=0;
    if (p10==1&&key1==0)
    {


    s++;
    key1=1;
    }

    if (p11==0) //判断m按键是否按下
    key2=0;
    if (p11==1&&key2==0)
    {


    m++;
    key2=1;
    }

    if (p12==0) //判断h按键是否按下
    key3=0;
    if (p12==1&&key3==0)
    {

    h++;
    key3=1;}
}

void jishu()
{


    for (bitcnt = 0; bitcnt < 8; bitcnt++)
    {


        P3 = bitcode[bitcnt];
        button();
        if(P3==0xfe)
        P0=pcode[h/10];     //取小时的十位
        else if(P3==0xfd)
        P0=pcode[h%10];     //取小时的个位
        else if(P3==0xfb)
        P0=0x40;        //取段码显示为-
        else if(P3==0xf7)  //取分的十位
        P0=pcode[m/10];
     else if(P3==0xef)    //取分的个位
        P0=pcode[m%10];
        else if(P3==0xdf)
        P0=0x40;        //取段码显示为-
        else if(P3==0xbf)  //取秒的十位
        P0=pcode[s/10] ;
        else if(P3==0x7f)    //取秒的个位
        P0=pcode[s%10];
        delay();
    }
}

void delay3(unsigned int j)
{


    while (j--)
        ;
}

void Init_DS18B20(void)
{


    unsigned char x = 0;
    DQ = 1;
    delay3(8);
    DQ = 0;
    delay3(80);
    DQ = 1;
    delay3(14);
    x = DQ;
    delay3(20);
}

char ReadOneChar(void)
{


    unsigned char i = 0;
    unsigned char dat = 0;
    for (i = 8; i > 0; i--)
    {


        DQ = 0;
        dat >>= 1;
        DQ = 1;
        if (DQ)
            dat |= 0x80;
        delay3(4);
    }
    return (dat);
}

void WriteOneChar(unsigned char dat)
{


    unsigned char i = 0;
    for (i = 8; i > 0; i--)

    {


        DQ = 0;
        DQ = dat & 0x01;
        delay3(5);
        DQ = 1;
        dat >>= 1;
    }
    delay3(4);
}

int ReadTemperature(void)    //读取温度
{


    unsigned char a = 0;
    unsigned char b = 0;
    unsigned int t = 0;
    Init_DS18B20();
    WriteOneChar(0xCC);
    WriteOneChar(0x44);
    Init_DS18B20();
    WriteOneChar(0xCC);
    WriteOneChar(0xBE);
    a = ReadOneChar();
    b = ReadOneChar();
    t = b << 8;
    t = t | a;
    return (t);
}

void display_tempmain(unsigned int i) //显示温度
{


    float temp;
    unsigned char xiaoshu;
    unsigned int zhengshu;
    if ((0xf000 & i) == 0xf000)
    {


        i = ~i + 1;
        P0 = 0x00;
        if((zhengshu % 100 / 10)==0)
    {


        P0 = Tools[2];
        P3 = 0xfb;
    }
    else
    {


        P0 = Tools[2];
        P3 = 0xfd;
    }
            delay3(500);
    }
    temp = (0x000f & i) * 10.0 * 0.0625;
    xiaoshu = temp;
    zhengshu = i >> 4;
    P0 = 0x00;
    if((zhengshu / 100)==0)      //温度百位
    {


        delay3(500);
        P3 = 0xff;
    }
    else
    {


        P0 = pcode[zhengshu / 100];
        P3 = 0xfd;
    }
    if((zhengshu / 100)==0&&(zhengshu % 100 / 10)==0)   //温度十位
    {


        delay3(500);
        P3 = 0xff;
    }
    else
    {


        P0 = pcode[zhengshu % 100 / 10];
        P3 = 0xfb;
    }
    delay3(500);
    P0 = 0x00;
    P0 = pcode[zhengshu % 100 % 10] | ~0x7f;   //温度个位
    P3 = 0xf7;
    delay3(500);
    P0 = 0x00;
    P0 = pcode[xiaoshu];  //小数
    P3 = 0xef;
    delay3(500);
    P0 = 0x00;
    P0 = Tools[0];     //度
    P3 = 0xdf;
    delay3(500);
    P0 = 0x00;
    P0 = Tools[1];    //摄氏度C
    P3 = 0xbf;
    delay3(500);
    P3 = 0xff;
}

void changed()     //判断按键是否按下
{



        if (flag == 0)
        {


        while (flag == 0)
        {


            jishu();
            if (p13 == 0)    //判断转换键是否按下
            key4=0;
            if (p13==1&&key4==0)
            {


            flag++;
            key4=1;
            }
        }
        }

        else if (flag == 1)
        while (flag == 1)
        {


            DATE();
            if (p13 == 0)    //判断转换键是否按下
            key4=0;
            if (p13==1&&key4==0)
            {


            flag++;
            key4=1;
            }
        }
        else if (flag == 2)
        {


        unsigned int temp;
        while (flag == 2) //涓诲惊鐜?
        {


            temp = ReadTemperature();
            display_tempmain(temp);
            if (p13 == 0)    //判断转换键是否按下
            key4=0;
            if (p13==1&&key4==0)
            {


            flag=0;
            key4=1;
            }
            }
        }

}
void main(void)
{


    time_init();
    while (1)
    {


        changed();
    }
}

void timer() interrupt 1  //1s中断
{


    TH0 = (65536 - 50000) / 256;
    TL0 = (65536 - 50000) % 256;
    n++;
    if (n == 20)
    {


        n = 0;
        s++;
        if (s == 60)//
        {


            s = 0;
            m++;
        }
        if (m == 60)
        {


            m = 0;
            h++;
        }
        if (h == 24)
        {


            h = 0;
        }
    }
}

四、效果图

如果你图画对，代码没问题，hex文件也没问题，程序运行应该如下图所示：

1.开始

从00-00-00开始计时，充当计时器


这是按键的功能，比如在刚开始的计时器状态，第一个（从上到下）就+1s，第二个+1m，第三个+1h,第四个就是切换led显示状态，按下就切换到日期，再按下就切换到温度，在按下就又切换到显示计时器的状态。简单的说就是（计时-日期-温度）循环.
注意：按下切换功能按键后计时不会停止，而是在后台继续计时。

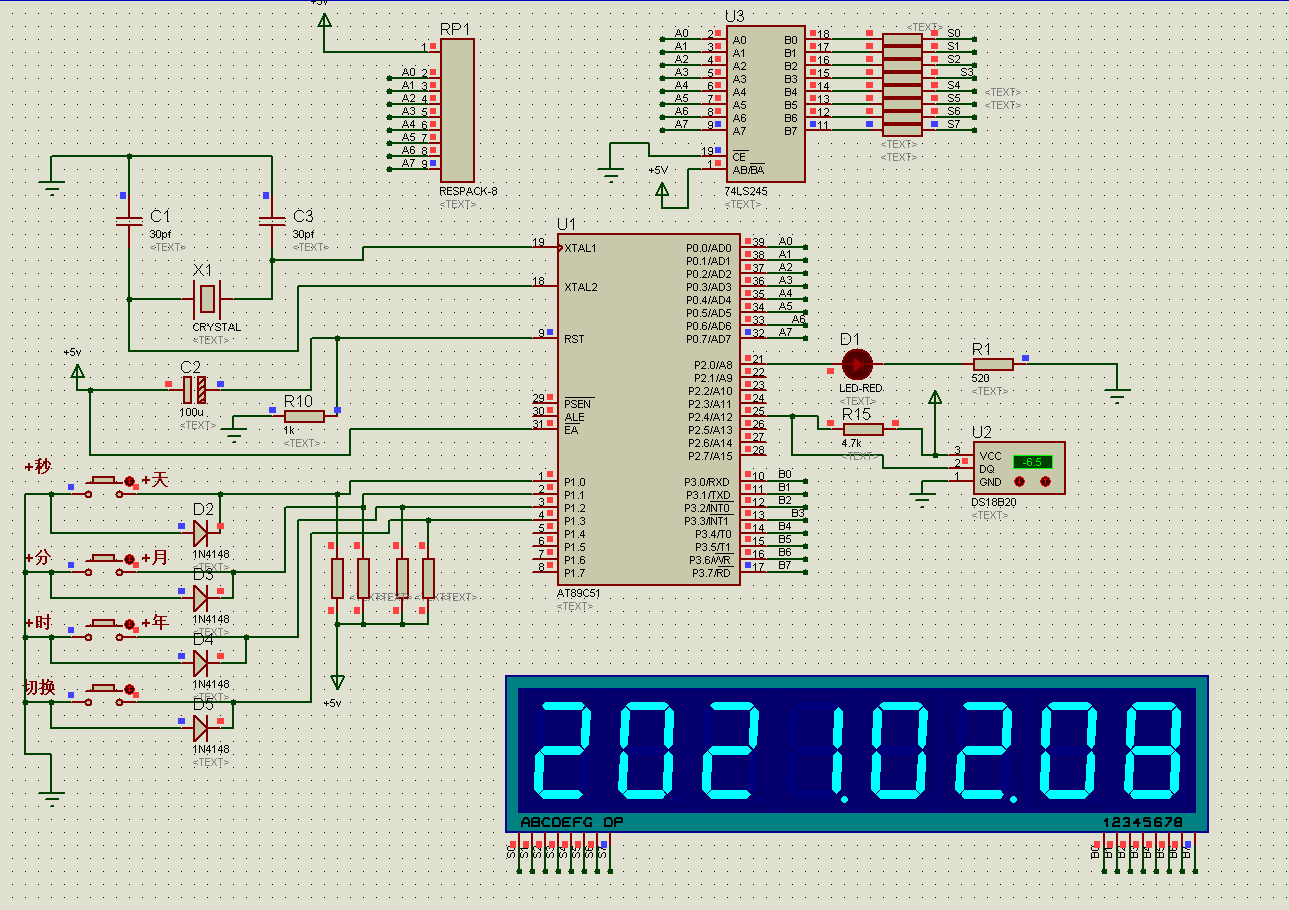

2.日期

注意：这里日期是代码里改的固定的，不会随系统日期的,同样按左边的按键可以实现+天，+月，+年

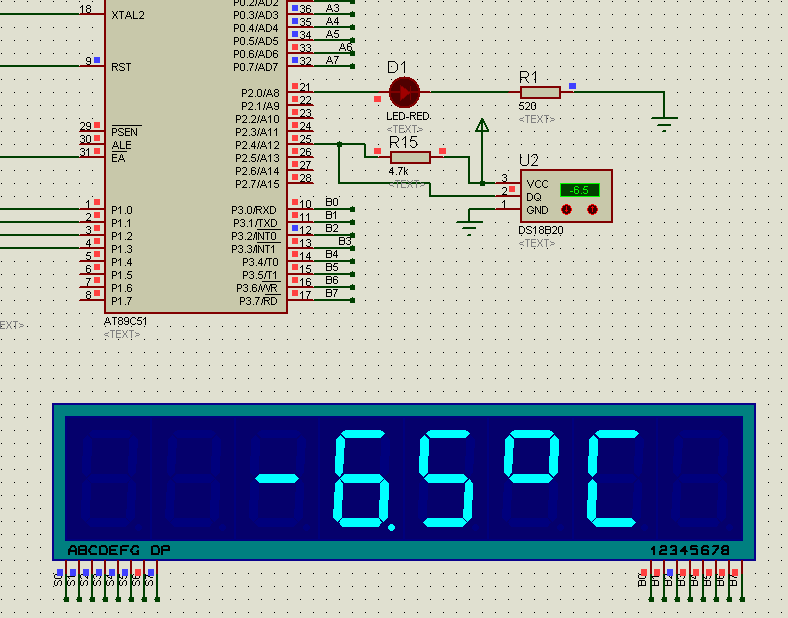

3.温度

注意：温度是读取DS18B20的数据来显示的，也就是改变DS18B20的温度，就可以改变显示的温度，所以左边的按键对这个是无效的，只有第四个切换功能的按键有用，按一下就切换到计时的去了

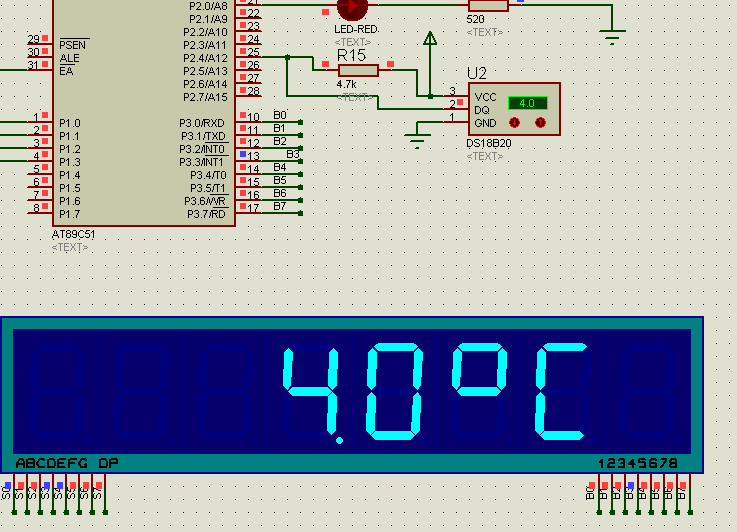

如下图改成4摄氏度(按那两个红色按钮调温度)：

四、最后

希望能对你有用！！
