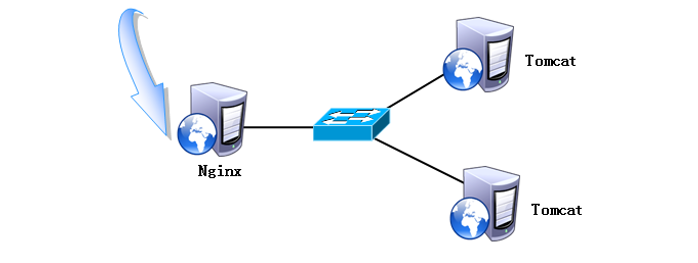

一、示例图
二、实验环境
| 主机名 | ip地址 | 扮演角色 |
|---|---|---|
| Nginx | 192.168.100.7 | Nginx服务器 |
| Tomcat-01 | 192.168.100.8 | Tomcat服务器 |
| Tomcat-02 | 192.168.100.9 | Tomcat服务器 |
三、实验要求
让客户机在访问的时候，可以让两台Tomcat服务器的页面来回切换，实现负载均衡
四、实验步骤
（1）首先先搭建两台Tomcat服务器
******两台Tomcat服务器搭建步骤相同，但是网页内容不同，这样测试时方便辨认
******（1）做基础配置
[root@centos7-008 ~]# hostnamectl set-hostname tomcat-01
[root@centos7-008 ~]# su
[root@tomcat-01 ~]# systemctl stop firewalld
[root@tomcat-01 ~]# setenforce 0
setenforce: SELinux is disabled
[root@tomcat-01 ~]# mount /dev/cdrom /media/cdrom
mount: /dev/sr0 写保护，将以只读方式挂载
******（2）搭建tomcat服务器
[root@tomcat-01 ~]# yum -y remove java （检查是否已经安装java）
已加载插件：fastestmirror
参数 java 没有匹配
不删除任何软件包
[root@tomcat-01 ~]# ll （上传java的软件包）
总用量 177124
-rw-------. 1 root root 1262 9月 3 18:18 anaconda-ks.cfg
-rw-r--r-- 1 root root 181367942 2月 1 00:15 jdk-8u91-linux-x64.tar.gz
[root@tomcat-01 ~]# tar xf jdk-8u91-linux-x64.tar.gz （解压）
[root@tomcat-01 ~]# mv jdk1.8.0_91/ /usr/local/java （移动到java目录）
[root@tomcat-01 ~]# vim /etc/profile.d/java.sh （编写Java脚本，优化执行路径）
export JAVA_HOME=/usr/local/java
export PATH=$PATH:$JAVA_HOME/bin
[root@tomcat-01 ~]# chmod +x /etc/profile.d/java.sh （添加可执行权限）
[root@tomcat-01 ~]# source /etc/profile.d/java.sh （执行脚本）
[root@tomcat-01 ~]# echo $PATH （查看是否优化成功）
/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/root/bin:/usr/local/java/bin
[root@tomcat-01 ~]# ll （上传tomcat的软件包）
总用量 186324
-rw-------. 1 root root 1262 9月 3 18:18 anaconda-ks.cfg
-rw-r--r-- 1 root root 9417469 2月 1 00:21 apache-tomcat-8.5.16.tar.gz
-rw-r--r-- 1 root root 181367942 2月 1 00:15 jdk-8u91-linux-x64.tar.gz
[root@tomcat-01 ~]# mkdir /usr/local/tomcat （创建主目录）
[root@tomcat-01 ~]# tar xf apache-tomcat-8.5.16.tar.gz -C /usr/local/tomcat/ （解压）
[root@tomcat-01 ~]# /usr/local/tomcat/apache-tomcat-8.5.16/bin/startup.sh （启动）
Using CATALINA_BASE: /usr/local/tomcat/apache-tomcat-8.5.16
Using CATALINA_HOME: /usr/local/tomcat/apache-tomcat-8.5.16
Using CATALINA_TMPDIR: /usr/local/tomcat/apache-tomcat-8.5.16/temp
Using JRE_HOME: /usr/local/java
Using CLASSPATH: /usr/local/tomcat/apache-tomcat-8.5.16/bin/bootstrap.jar:/usr/local/tomcat/apache-tomcat-8.5.16/bin/tomcat-juli.jar
Tomcat started.
[root@tomcat-01 ~]# netstat -anpt | grep java （查看端口号确认已经成功启动）
tcp6 0 0 :::8080 :::* LISTEN 1376/java
tcp6 0 0 127.0.0.1:8005 :::* LISTEN 1376/java
tcp6 0 0 :::8009 :::* LISTEN 1376/java
******（3）在两台tomcat服务器上分别写上不同的网页
[root@tomcat-01 ~]# mkdri -pv /web/webapp1
bash: mkdri: 未找到命令
[root@tomcat-01 ~]# mkdir -pv /web/webapp1
mkdir: 已创建目录 "/web"
mkdir: 已创建目录 "/web/webapp1"
[root@tomcat-01 ~]# vim /web/webapp1/index.jsp （网页写的不一样就可以）
写入
<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<html>
<head>
<title> JSP test1 page </title>
</head>
<body> <% out.println("Welcome to Tomcat-001 !!!!!!");%>
</body>
</html>
保存退出
[root@tomcat-01 ~]# vim /usr/local/tomcat/apache-tomcat-8.5.16/conf/server.xml （编写配置文件）
修改为：
。。。。。。
148 <Host name="localhost" appBase="/web"
149 unpackWARs="true" autoDeploy="true">
150 <Context docBase="/web/webapp1" path="" reloadable="false"></Context>
151 <!-- SingleSignOn valve, share authentication between web applications
。。。。。。
保存退出
******（4）重新启动tomcat服务
[root@tomcat-01 ~]# /usr/local/tomcat/apache-tomcat-8.5.16/bin/shutdown.sh （关闭）
Using CATALINA_BASE: /usr/local/tomcat/apache-tomcat-8.5.16
Using CATALINA_HOME: /usr/local/tomcat/apache-tomcat-8.5.16
Using CATALINA_TMPDIR: /usr/local/tomcat/apache-tomcat-8.5.16/temp
Using JRE_HOME: /usr/local/java
Using CLASSPATH: /usr/local/tomcat/apache-tomcat-8.5.16/bin/bootstrap.jar:/usr/local/tomcat/apache-tomcat-8.5.16/bin/tomcat-juli.jar
[root@tomcat-01 ~]# /usr/local/tomcat/apache-tomcat-8.5.16/bin/startup.sh （启动）
Using CATALINA_BASE: /usr/local/tomcat/apache-tomcat-8.5.16
Using CATALINA_HOME: /usr/local/tomcat/apache-tomcat-8.5.16
Using CATALINA_TMPDIR: /usr/local/tomcat/apache-tomcat-8.5.16/temp
Using JRE_HOME: /usr/local/java
Using CLASSPATH: /usr/local/tomcat/apache-tomcat-8.5.16/bin/bootstrap.jar:/usr/local/tomcat/apache-tomcat-8.5.16/bin/tomcat-juli.jar
Tomcat started.
[root@tomcat-01 ~]# netstat -antp | grep java （检查端口确认服务已经成功启动）
tcp6 0 0 :::8080 :::* LISTEN 1463/java
tcp6 0 0 127.0.0.1:8005 :::* LISTEN 1463/java
tcp6 0 0 :::8009 :::* LISTEN 1463/java

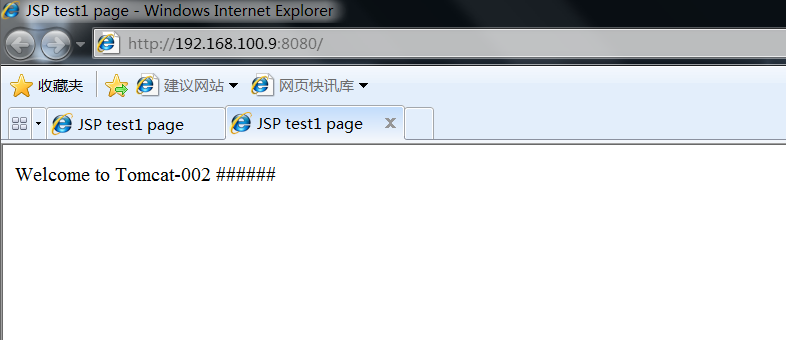

利用测试机分别访问两个tomcat服务器，测试是否可以正常访问
成功后开始搭建Nginx服务器
（2）搭建Nginx服务器
******（1）先做基础配置
[root@centos7-007 ~]# hostnamectl set-hostname Nginx
[root@centos7-007 ~]# su
[root@nginx ~]# mount /dev/cdrom /media/cdrom
mount: /dev/sr0 写保护，将以只读方式挂载
[root@nginx ~]# systemctl stop firewalld
[root@nginx ~]# setenforce 0
setenforce: SELinux is disabled
******（2）安装Nginx必要组件和创建组等
[root@nginx ~]# yum -y install pcre-devel zlib-devel openssl-devel
。。。。。。
完毕！
[root@nginx ~]# groupadd www
[root@nginx ~]# useradd -g www -s /bin/false www （指定登录shell为/bin/false）
————————————————————————————————————华丽分割线————————————————————————————————————
这个时候有人就会想一般不是会指定为/sbin/nologin嘛
/bin/false和/sbin/nologin的区别：
/bin/false是最严格的禁止login选项，一切服务都不能用
而/sbin/nologin只是不能登录系统而已
—————————————————————————————————————————————————————————————————————————————————
******（3）上传源码包，配置、编译、安装
[root@nginx ~]# ll
总用量 964
-rw-------. 1 root root 1220 9月 3 18:16 anaconda-ks.cfg
-rw-r--r-- 1 root root 980831 2月 1 00:49 nginx-1.12.0.tar.gz
[root@nginx ~]# tar xf nginx-1.12.0.tar.gz -C /usr/src/
[root@nginx ~]# cd /usr/src/nginx-1.12.0/
[root@nginx nginx-1.12.0]# ./configure --prefix=/usr/local/nginx --user=www --group=www --with-file-aio --with-http_stub_status_module --with-http_gzip_static_module --with-http_flv_module --with-http_ssl_module &&make &&make install
————————————————————————————————————华丽分割线——————————————————————————————————————
配置模块详解
（1）--user=www --group=www 指定运行的用户、组
（2）--with-file-aio 启用文件修改支持
（3）--with-http_stub_status_module 启用状态统计
（4）--with-http_gzip_static_module 启用gzip静态压缩
（5）--with-http_flv_module 启用flv模块，提供寻求内存使用基于时间的偏移量文件
（6）--with-http_ssl_module 启用ssl模块
———————————————————————————————————————————————————————————————————————————————————
******（4）编辑nginx的配置文件
[root@nginx nginx-1.12.0]# vim /usr/local/nginx/conf/nginx.conf （添加）
。。。。。。
34 upstream tomcat_server {
35 server 192.168.100.8:8080 weight=1;
36 server 192.168.100.9:8080 weight=1;
37 }
38
。。。。。。 （下面的location写一个就行，可以把另一个删掉，或者在原本就有的项上修改）
46 location / {
47 root html;
48 index index.html index.htm;
49 proxy_pass http://tomcat_server;
50 }
51
。。。。。。
保存退出
[root@nginx nginx-1.12.0]# /usr/local/nginx/sbin/nginx -t （检查nginx语法是否正确）
nginx: the configuration file /usr/local/nginx/conf/nginx.conf syntax is ok （ok表示正确）
nginx: configuration file /usr/local/nginx/conf/nginx.conf test is successful
[root@nginx nginx-1.12.0]# /usr/local/nginx/sbin/nginx -c /usr/local/nginx/conf/nginx.conf （启动）
[root@nginx nginx-1.12.0]# netstat -antp | grep nginx （查看端口确认已经启动）
tcp 0 0 0.0.0.0:80 0.0.0.0:* LISTEN 3978/nginx: master
（3）测试
使用测试机访问Nginx服务，查看是否会自动切换页面
第一次访问
第二次访问
至此，Nginx+tomcat负载均衡集群已经搭建完成！
