目录
本次实验 .pkt 文件(文件类型:Cisco Packet Tracer)下载地址:
链接:https://pan.baidu.com/s/1gUOPwX8LWl3x29j3GEN_rQ
提取码:isnx
1 实验名称
配置动态路由 RIP 换机 VLAN 的划分
2 实验目的
① 观察简单数据包(ICMP)的转发过程以及 RIP 分组的转发过程
② 学会查看路由表、RIP路由表
③ 学会开启和关闭RIP诊断
3 实验步骤

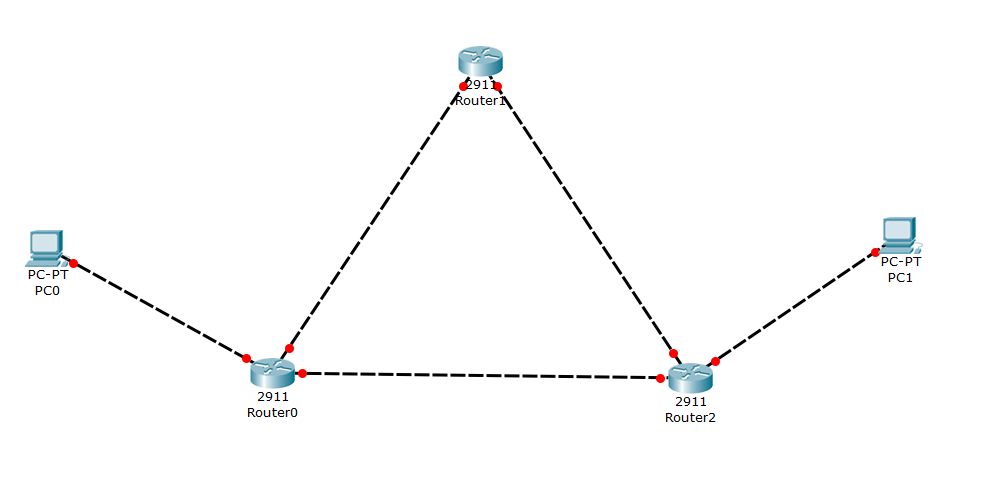

1、将路由器和PC拖到工作区,并选择自动连接类型按照拓扑结构连接各设备。

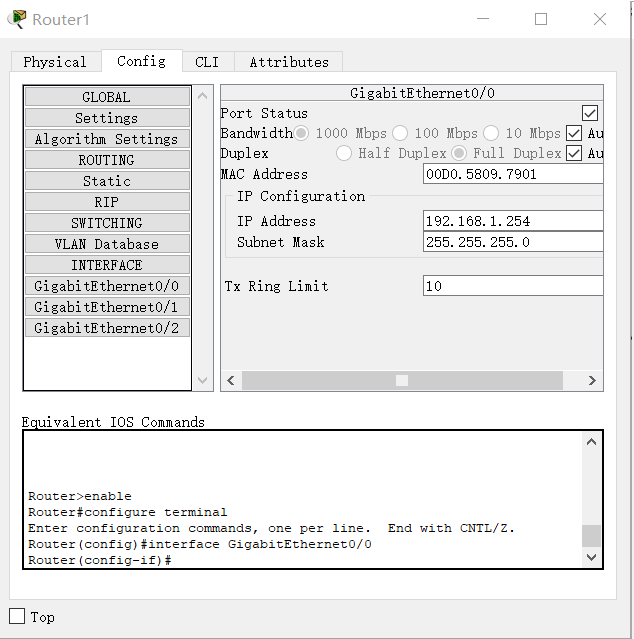

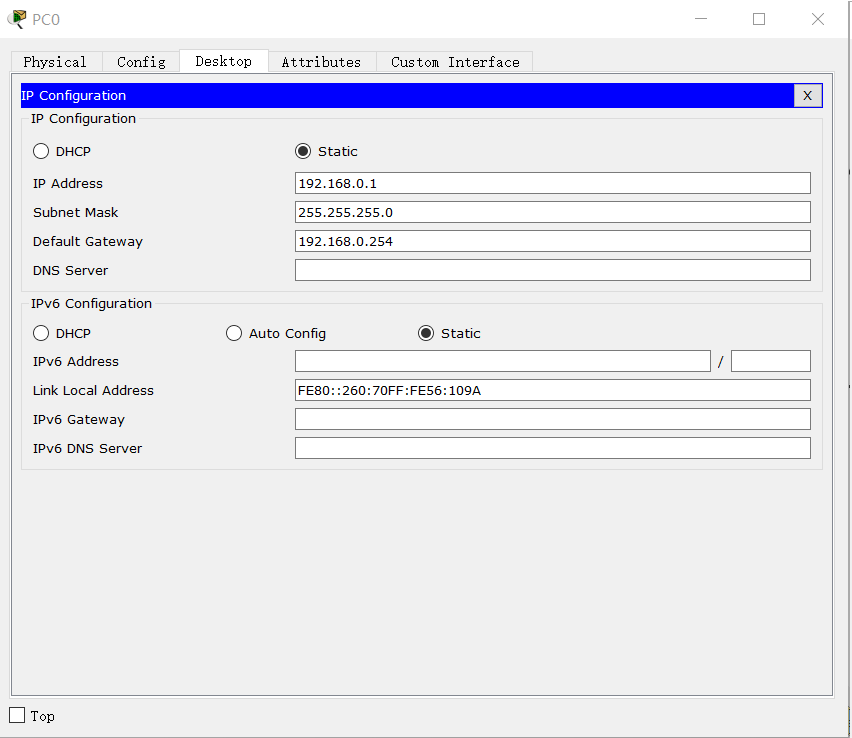

2、根据每个网络的网络地址,设置各路由器的端口IP地址以及各主机的IP地址。
注:设置主机IP地址时还需设置默认网关地址。
设置成功后观察到所有链路两端的原点变为闪烁的绿色圆点,说明所有连接激活。
3、RIP路由协议配置
之后查看数据包路径

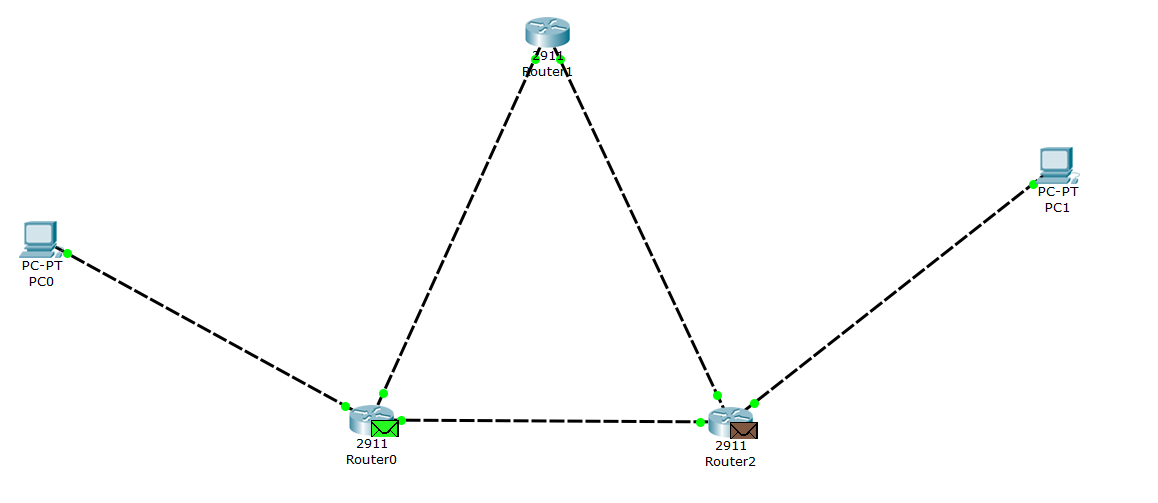

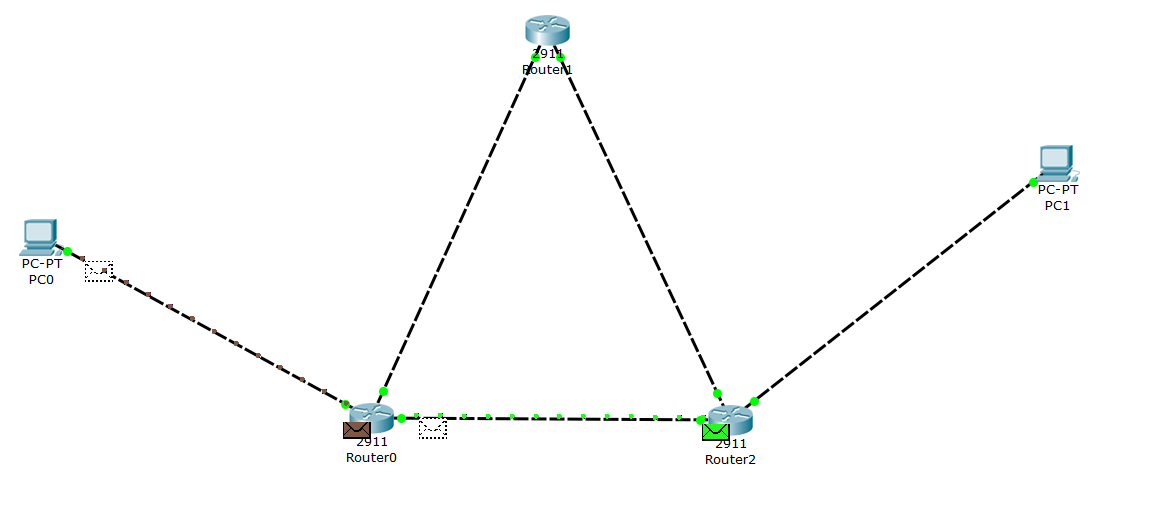

在实时模式下添加一个从 PC0——PC1 的简单数据切换到模拟模式下观察数据包的转发过程,观察简单数据包(ICMP)的转发过程以及 RIP 分组的转发过程,当最后状态是“成功”说明 PC0 到 PC1 联通。
4 实验结果
