服务器硬件及RAID配置实战——不是很难，命令也比较简单
一、服务器硬件详解
1.1、RAID磁盘阵列介绍
（1)、是Redundant Array of Independent Disks的缩写，中文简称为独立冗余磁盘阵列
(2)、把多块独立的物理硬盘按不同的方式组合起来形成一个硬盘组(逻辑硬盘) ，从而提供比单个硬盘更高的存储性能和提供数据备份技术
(3)、组成磁盘阵列的不同方式称为RAID级别(RAID Levels)
(4)、常用的RAID级别
RAID0，RAID1，RAID5，RAID6 ， RAID1+0 等
二、RAID磁盘阵列详解
2.1、RAID 0 磁盘阵列介绍
（1）RAID 0 连续以位或字节为单位分割数据，并行读/写于多个磁盘上，因此具有很高的数据传输率，但它没有数据冗余
（2）、RAID 0 只是单纯地提高性能，并没有为数据的可靠性提供保证，而且其中的一个磁盘失效将影响到所有数据
（3）、RAID 0 不能应用于数据安全性要求高的场合
2.2、RAID 1磁盘阵列介绍
RAID 1（镜像存储）
（1）、通过磁盘数据镜像实现数据冗余，在成对的独立磁盘上产生互为备份的数据
（2）、当原始数据繁忙时，可直接从镜像拷贝中读取数据，因此RAID 1可以提高读取性能
（3）、RAID 1是磁盘阵列中单位成本最高的，但提供了很高的数据安全性和可用性。当一个磁盘失效时，系统可以自动切换到镜像磁盘上读写，而不需要重组失效的数据

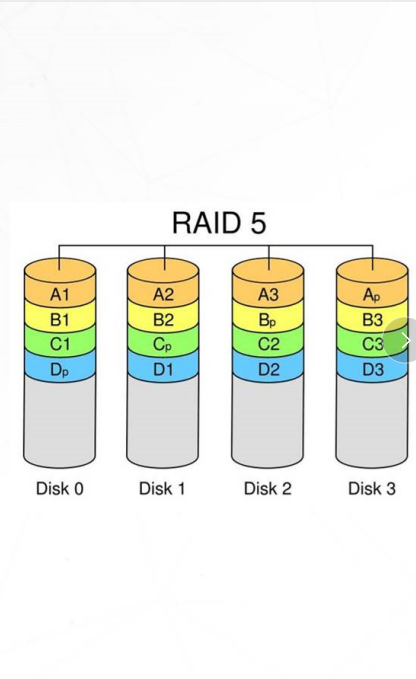

2.3、RAID 5磁盘阵列介绍（实际中用的最多的）
（1）、N (N>=3) 块盘组成阵列，一份数据产生N-1个条带，同时还有1份校验数据，共N份数据在N块盘上循环均衡存储
（2）、N块盘同时读写，读性能很高，但由于有校验机制的问题，写性能相对不高
（3）、(N-1) / N 磁盘利用率
（4）、可靠性高，允许坏1块盘，不影响所有数据
2.4、RAID 6 磁盘阵列介
（1）、N (N>=4) 块盘组成阵列，(N-2) / N 磁盘利用率
（2）、与RAID 5相比，RAID 6增加了第二个独立的奇偶校验信息块
（3）、两个独立的奇偶系统使用不同的算法，即使两块磁盘同时失效也不会影响数据的使用
（4）、相对于RAID 5 有更大的"写损
2.5、RAID 1+0 磁盘阵列介绍
RAID 1+0 (先做镜象,再做条带)
（1）、N (偶数，N>=4) 块盘两两镜像后，再组合成一个RAID 0
（2）、N/2 磁盘利用率
（3）、N/2 块盘同时写入，N块盘同时读取
（4）、性能高,可靠性高
RAID0RAID 0+1 (先做条带,再做镜象)
（1）、读写性能与RAID 10 相同
（2）、安全性低于RAID 10

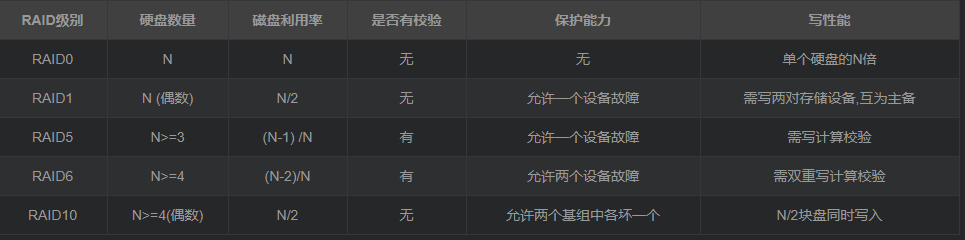

2.6、RAID0、1、5、6、10的区别
三、阵列卡介绍与真机配置
3.1、阵列卡介绍
（1）、阵列卡是用来实现RAID功能的板卡
（2）、通常是由 I/0 处理器、硬盘控制器、硬盘连接器和缓存等一系列组件构成的
（3）、不同的RAID卡支持的RAID功能不同
例如支持RAID0、RAID1、RAID5、RAID10等
（4）、RAID卡的接口类型
IDE接口、SCSI接口、SATA接口和SAS接口
3.2、阵列卡的缓存
1、缓存（Cache）是RAID卡与外部总线交换数据的场所，RAID卡先将数据传送到缓存，再由缓存和外边数据总线交换数据
2、缓存的大小与速度是直接关系到RAID卡的实际传输速度的重要因素
3、不同的RAID卡出厂时配备的内存容量不同，一般为几兆到数百兆容量不等
四、创建软 RAID 磁盘阵列步骤
1、检查是否已安装 mdadm 软件包
rpm -q mdadm
yum install -y mdadm
2、使用fdisk工具更管理磁盘分区
/dev/sdb、/dev/sdc、/dev/sdd、/dev/sde 划分出主分区sdb1、 sdc1、 sdd1、sde1，并且把分区类型的 ID 标记号改为"fd"
fdisk /dev/sdb
fdisk /dev/sdc
3、创建 RAID 设备
创建RAID5
mdadm -C -v /dev/md0 [-a yes] -l5 -n3 /dev/sd [bcd]1 -x1 /dev/sde1
-C：表示新建
-v：显示创建过程中的详细信息
/dev/mdo：创建RAID5的名称
-a yes：–auto,表示如果有什么设备文件没有存在的话就自动创建，可省略
-l：指定RAID的级别, l5表示创建RAID5
-n：指定使用几块硬盘创建RAID, n3表示使用3块硬盘创建RAID
/dev/sd [bcd]1：指定使用这四块磁盘分区去创建RAID
-x：指定使用几块硬盘做RAID的热备用盘，x1表示保留1块空闲的硬盘作备用
dev/sde1：指定用作于备用的磁盘
创建RAID10 (先做镜象，再做条带)
mdadm -Cv /dev/md0 -l1 -n2 /dev/sd [bc]1
mdadm -Cv /dev/md1 -l1 -n2 /dev/sd [de]1
mdadm -Cv /dev/md10 -l0 -n2 /dev/md0 /dev/md1
查看RAID磁盘详细信息
cat /proc/mdstat #查看创建RAID的进度
或者
mdadm -D /dev/md0
检查磁盘是否己做RAID
mdadm -E /dev/sd [b-e]1
4、创建并挂载文件系统
mkfs -t xfs /dev/md0
mkdir /myraid
mount /dev/md0 /myraid/
df -Th
cp /etc/fstab /etc/fstab.bak
vim /etc/fstab
/dev/md0 /myraid xfs defaults 0 0
5、实现故障恢复
mdadm /dev/md0 -f /dev/sdb1 #模拟/dev/sdb1故障
mdadm -D /dev/md0 #查看发现sde1已顶替sdb1
mdadm命令其它常用选项
r：移除设备
-a：添加设备
-S：停止RAID
-A：启动RAID
mdadm -S /dev/md0
mdadm /dev/md0 -r /dev/sdb1
