VLAN知识总结
VLAN：虚拟局域网 二层交换与路由器（三层交换机）逻辑将一个广播域切分为多个；
配置思路：
1、 交换机上创建vlan
2、 交换机上各个接口划分到对应的vlan中
3、 trunk干道
4、 vlan间路由— 单臂路由（路由器子接口） 三层交换机
华为配置：
1、 创建vlan
[SWA]vlan 10
[SWA-vlan10]quit
[SWA]vlan batch 2 to 3 5 10 批量创建vlan2-3，5，10
2、 接口划入vlan
单个接口修改接口模式为access
[SWA]interface GigabitEthernet 0/0/5
[SWA-GigabitEthernet0/0/5]port link-type access
批量修改为access
[Huawei]port-group 1
[Huawei]group-member GigabitEthernet 0/0/1 to GigabitEthernet 0/0/10
[Huawei]port link-type access
单个将接口划分到vlan
SWA]interface GigabitEthernet0/0/5
[SWA-GigabitEthernet0/0/5]port default vlan 3
批量将接口划分到vlan2
[Huawei]vlan 2
[Huawei-vlan2]port GigabitEthernet 0/0/1 to 0/0/2
3、 trunk干道
进入接口后先修改接口类型为trunk模式；再定义该trunk干道可以允许通过的vlan；默认trunk干道的PVLAN-类似cisco的native vlan为vlan1，默认对vlan1 的流量不标记，且其他添加到允许列表也可正常通过
[SWA-GigabitEthernet0/0/1]port link-type trunk
[SWA-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all 允许所有vlan通过
[Huawei-GigabitEthernet0/0/1]port default vlan 3 修改trunk干道上的pvlan，注一旦pvlan不是默认的vlan1 了，那么需要在允许条件中添加新的PVLAN；此时原有的vlan1 不再是pvlan，需要手工将其添加到允许列表中；
4、 vlan间路由器
- 单臂路由—子接口—交换机连接路由器的那个交换机接口修改trunk模式
[RTA]interface GigabitEthernet0/0/1.1
[RTA-GigabitEthernet0/0/1.1]dot1q termination vid 2
[RTA-GigabitEthernet0/0/1.1]ip address 192.168.2.254 24
[RTA-GigabitEthernet0/0/1.1]arp broadcast enable
[RTA]interface GigabitEthernet0/0/1.2
[RTA-GigabitEthernet0/0/1.2]dot1q termination vid 3
[RTA-GigabitEthernet0/0/1.2]ip address 192.168.3.254 24
[RTA-GigabitEthernet0/0/1.2]arp broadcast enable
DHCP 池塘配置
dhcp enable 先全局开启DHCP服务
再接口开启dhcp服务,每个子接口单独开启
[r1]interface GigabitEthernet 0/0/0.1
[r1-GigabitEthernet0/0/0.1]dhcp select global
再定义池塘
ip pool v3
gateway-list 192.168.2.1
network 192.168.2.0 mask 255.255.255.0
dns-list 114.114.114.114
华为VLAN部分的接口模式讲解：
1、 只要流量进入华为的设备将马上打上标签；-- 华为设备内部转发的流量均存在标签
2、 华为设备交换机上所有的接口存在转发允许列表，只有被转发允许列表允许的流量，才能从该接口进入或转出；
3、 从某个接口转出时，除查看允许列表外，还需要定义是否标记；
4、 若某个流量从交换机某个接口进入时，没有标签，将被标记上该接口pvlan id；
5、 若某个流量从交换机的某个接口进入时，存在标签，将匹配该接口的允许列表，若被允许可以进入，若未被允许将被丢弃；
6、 PC若接收到存在标记的流量，将丢弃；
无论接口为任何模式，均匹配以上5条规则；
接入模式：
只能允许一个VLAN通过（允许列表无法直接定义）；PVLAN就是允许VLAN；且一定为不标记
[sw1]interface GigabitEthernet 0/0/5
[sw1-GigabitEthernet0/0/5]port link-type access
[sw1-GigabitEthernet0/0/5]port default vlan 2
中继模式：
所有VLAN均可手动添加到允许列表中，默认仅pvlan在允许列表，且pvlan的出规则为不标
记，其他VLAN出规则为标记；
[sw1]interface GigabitEthernet 0/0/6
[sw1-GigabitEthernet0/0/6]port link-type trunk
[sw1-GigabitEthernet0/0/6]port trunk pvid vlan 2
[sw1-GigabitEthernet0/0/6]port trunk allow-pass vlan all
混杂模式：
所有VLAN均可手动添加到允许列表中，且可以在允许通过时，定义是否标记；
默认PVLAN 为VLAN1，出向规则为不标记；一旦PVLAN被修改，那么需要手工添加该VLAN到允许列表，同时可以定义是否标记；
[sw1]interface GigabitEthernet 0/0/7
[sw1-GigabitEthernet0/0/7]port hybrid tagged vlan 2 to 3
[sw1-GigabitEthernet0/0/7]port hybrid untagged vlan 4 to 5

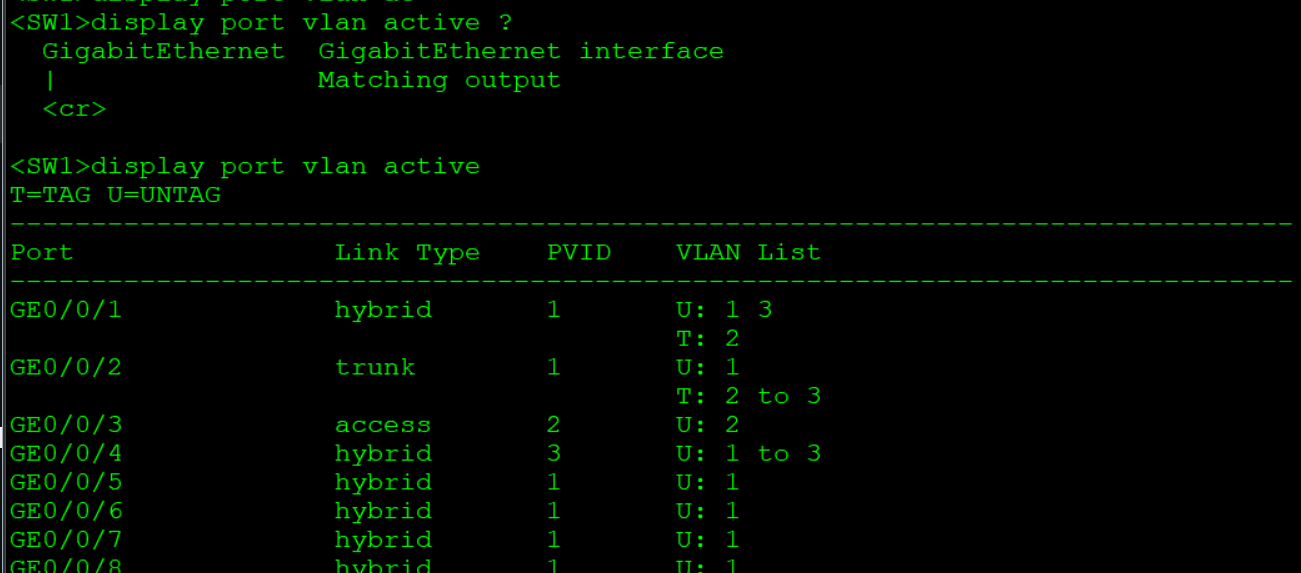

[sw1]display port vlan active 查看接口的VLAN转发规则；
总接口：数据帧从一个交换机接口进入时，先关注是否携带vlan id；
1）携带 —关注list ，若允许，便携带封装进入
2）未携带—封装PVID的VLAN号进入
数据帧从一个交换机接口出去时；那么必须在vlan list 中存在
再关注是否携带封装出
U 剥离
T 携带

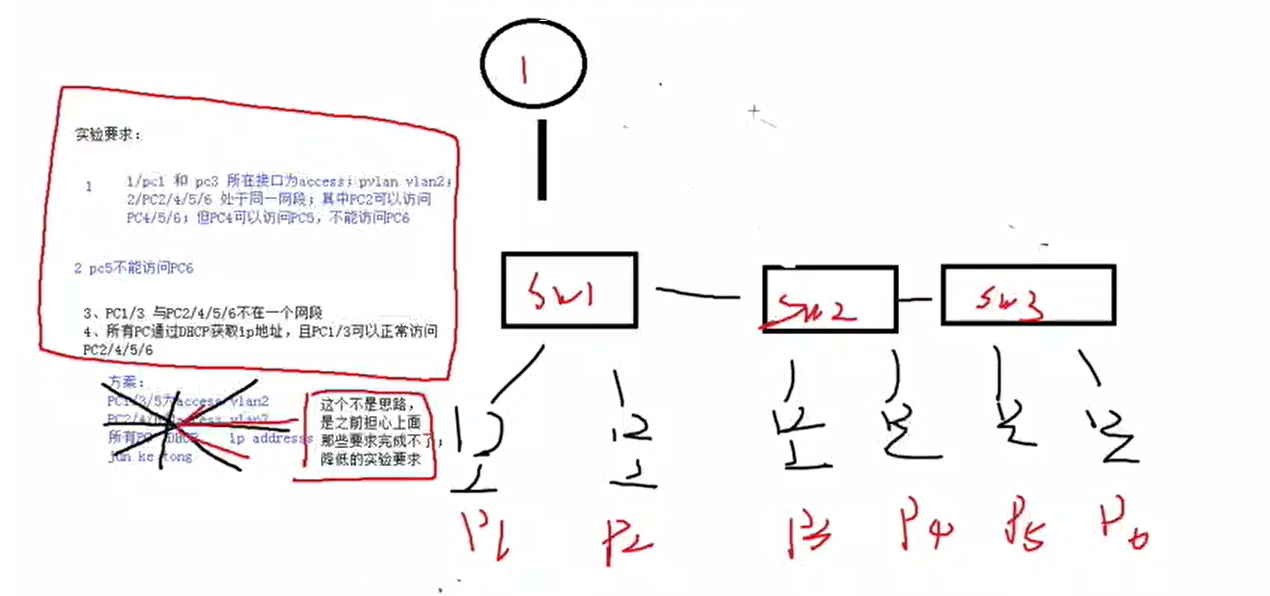

实验需求：

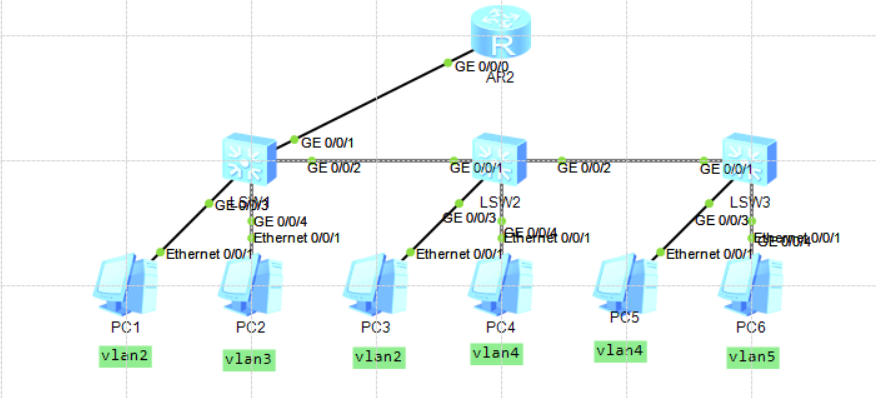

实验拓扑：
使用华为（私有）混杂模式
SW1的配置
sysname SW1
#
vlan batch 2 to 5
interface GigabitEthernet0/0/1
port hybrid tagged vlan 2
port hybrid untagged vlan 3 to 5
#
interface GigabitEthernet0/0/2 //设置为trunk干道
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 2
#
interface GigabitEthernet0/0/4 //混杂模式设置出接口时VLAN2to5不打标签（路由器不识别打标签的包）
port hybrid pvid vlan 3
port hybrid untagged vlan 2 to 5
SW2上配置
vlan batch 2 to 5
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 2
#
interface GigabitEthernet0/0/4
port hybrid pvid vlan 4
port hybrid untagged vlan 2 to 5
SW3上配置：
sysname SW3
#
vlan batch 2 to 5
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/2
#
interface GigabitEthernet0/0/3
port hybrid pvid vlan 4
port hybrid untagged vlan 2 to 5
#
interface GigabitEthernet0/0/4
port hybrid pvid vlan 5
port hybrid untagged vlan 2 to 3 5
R1上配置：
sysname R1
dhcp enable
#
ip pool v2
gateway-list 10.1.1.1
network 10.1.1.0 mask 255.255.255.0
dns-list 8.8.8.8
#
ip pool v345
gateway-list 10.1.2.1
network 10.1.2.0 mask 255.255.255.0
dns-list 114.114.114.114
#
interface GigabitEthernet0/0/0
ip address 10.1.2.1 255.255.255.0
dhcp select global
#
interface GigabitEthernet0/0/0.1
dot1q termination vid 2
ip address 10.1.1.1 255.255.255.0
arp broadcast enable
dhcp select global
#
经过测试符合需求
PC4,5不能访问PC6
其他可以互相访问。经测试成功。
实验误区：
配置时使用到的VLAN在所有的交换机上都必须保证存在。这样策略不会因为该设备没有某VLAN导致配置不全。
