潘多拉开发板SFUD初始化失败问题[SFUD] Error: W25Q128 flash device is initialize fail.

问题描述如下：

在这里插入图片描述

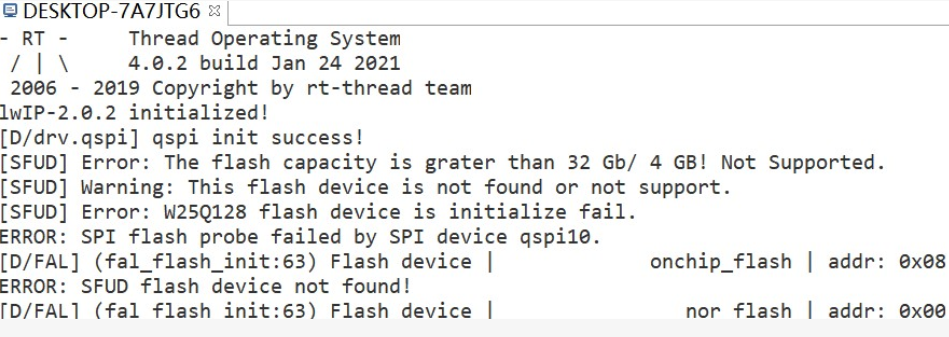

潘多拉开发板SFUD初始化失败，提示设备不支持。

原因

潘多拉有一批板载的FLASH更换了厂家，代码不兼容。同样遇到这个问题的小伙伴可以检查板载的flash的丝印层是否带有nm25字样。

解决方案

使用这个SDK仓库：仓库地址

并检出到fix_nm25q分支下的代码。

在这里插入图片描述

这个仓库不是官方资料中给，感谢某个大神的提供。

接着运行里面的keil工程13_component_fal。你会发现问题已经被奇妙的解决了。

在这里插入图片描述

分析

像W25Q128这种串行Flash芯片种类有很多，如果每种芯片都提供一套驱动函数不便于管理，RT-Thread为串行Flash提供了一套通用驱动函数SFUD（Serial Flash Universal Driver），能驱动多数常用SPI Flash，SFUD属于SPI设备驱动框架层。

其中，SFUD这样的驱动框架使用了三个列表来描述SFUD的芯片信息，如果遇到不能识别的芯片，只要对这三个列表进行增添就可以了。

/* SFUD supported manufacturer information table */
#define SFUD_MF_TABLE                                     \
{                                                         \
    {"Cypress",    SFUD_MF_ID_CYPRESS},                   \
	......
    {"Winbond",    SFUD_MF_ID_WINBOND},                   \
    {"Micronix",   SFUD_MF_ID_MICRONIX},                  \
}
#define SFUD_FLASH_CHIP_TABLE                                                                                       \
{                                                                                                                   \
	......
    {"W25Q128BV", SFUD_MF_ID_WINBOND, 0x40, 0x18, 16L*1024L*1024L, SFUD_WM_PAGE_256B, 4096, 0x20},                  \
    {"W25Q256FV", SFUD_MF_ID_WINBOND, 0x40, 0x19, 32L*1024L*1024L, SFUD_WM_PAGE_256B, 4096, 0x20},                  \
	......
    {"PCT25VF016B", SFUD_MF_ID_SST, 0x25, 0x41, 2L*1024L*1024L, SFUD_WM_BYTE|SFUD_WM_AAI, 4096, 0x20},              \
}
#define SFUD_FLASH_EXT_INFO_TABLE                                                                  \
{                                                                                                  \
    ......
    /* W25Q128JV */                                                                                \
    {SFUD_MF_ID_WINBOND, 0x40, 0x18, NORMAL_SPI_READ|DUAL_OUTPUT|DUAL_IO|QUAD_OUTPUT|QUAD_IO},     \
    /* W25Q256FV */                                                                                \
    {SFUD_MF_ID_WINBOND, 0x40, 0x19, NORMAL_SPI_READ|DUAL_OUTPUT|DUAL_IO|QUAD_OUTPUT|QUAD_IO},     \
    ......
    /* GD25Q64B */                                                                                 \
    {SFUD_MF_ID_GIGADEVICE, 0x40, 0x17, NORMAL_SPI_READ|DUAL_OUTPUT},                              \
}

增添nm25的信息参考：gitee的代码提交比对

对RT-STUDIO模板工程进行修改

上述的方法获得的是修改过后的例程，由于我个人是比较喜欢RT-STUDIO创建的模板工程的工程结构的。所以这里也献上基于RT-STUDIO模板工程进行修改适配nm25flash的方法。

根据仓库中fix_nm25q分支的代码提交比对，最后一次更新的对比更改相关内容

同时在ports\drv_qspi_flash.c下

    stm32_qspi_bus_attach_device("qspi1", "qspi10", RT_NULL, 1, w25qxx_enter_qspi_mode, RT_NULL);

第四个参数改为1，表示数据线宽为1。

编译&下载

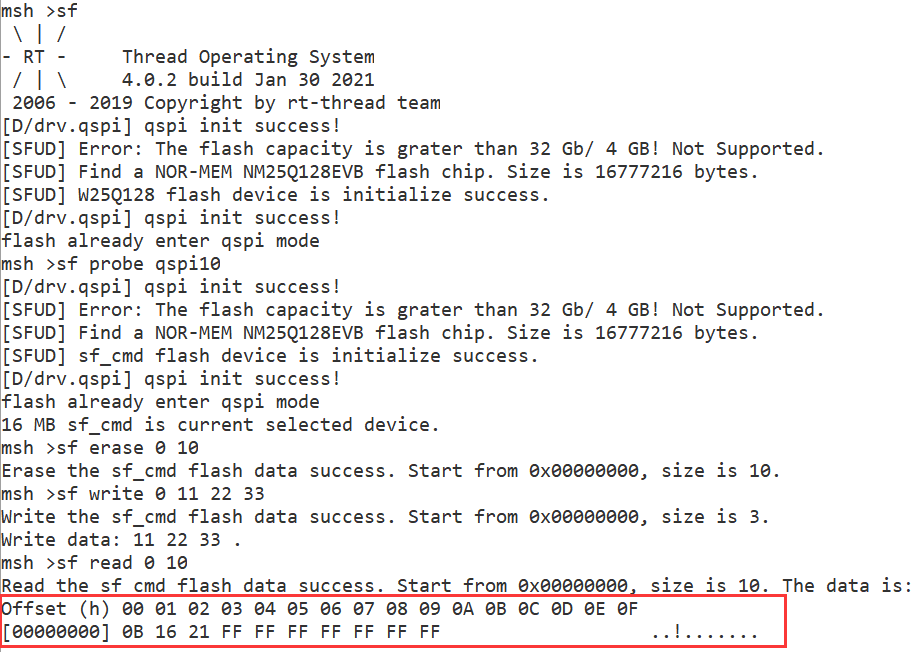

使用sf命令调试

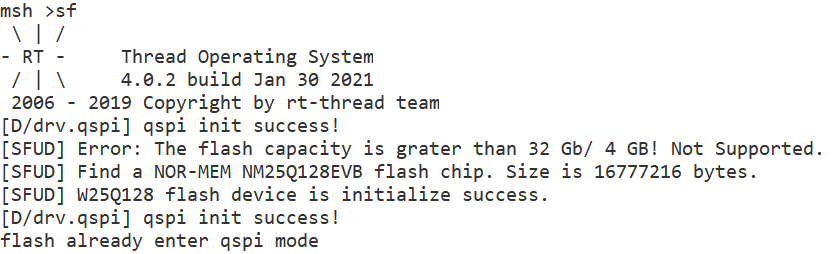

到这里可以看出修正已经完成了。
