Linux 网络驱动 phy 读写寄存器调试方法

Linux 网络 phy 调试方法

目前嵌入式芯片支持双网卡的有很多。在调试网络驱动时，需要通过mdc 和mdio信号对phy的寄存器进行操作调试。如果每次调试都修改网络驱动的话会很麻烦。下面提供我常用的网络驱动调试方法

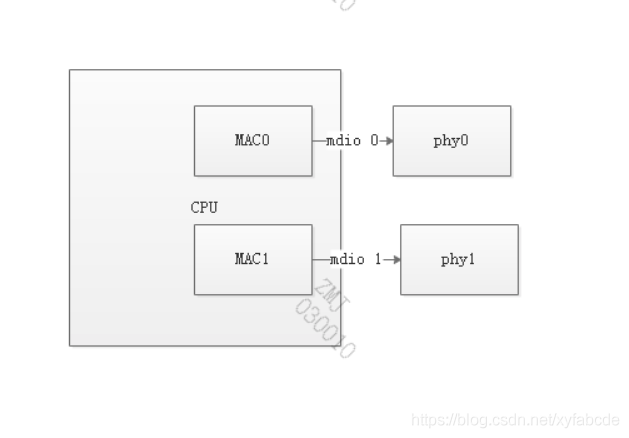

在驱动层，设备树绑定mac与mdio总线的关系。

在Linux应用层，编写测试程序mdio 。代码如下：

如果是写寄存器操作，就传入四个参数./mdio ethX phyId addr value.。

ethX 表示是哪个网卡，如eth0 eth1 。

phyId是 phy的物理地址，一般0x00是广播地址.有些phy 的0x00不是广播地址，如marvell 的88e1512 ID 只能时0x00 0x11，0x00不是88e1512的广播地址。

addr 是phy手册的寄存器地址

value 是phy地址要写入的值

如果是读寄存器操作，就传入三个参数./mdio ethX phyId addr

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <linux/mii.h>
#include <sys/types.h>
#include <sys/socket.h>
#include <sys/ioctl.h>
#include <net/if.h>
#include <linux/sockios.h>
#include <linux/types.h>
#include <netinet/in.h>
#include <unistd.h>

//#include <QDebug>


int main(int argc, char *argv[])
{
    int sockfd;
    struct mii_ioctl_data *mii = NULL;
    struct ifreq ifr;
    memset(&ifr, 0, sizeof(ifr));
    strncpy(ifr.ifr_name, "eth0", IFNAMSIZ - 1);
    sockfd = socket(PF_LOCAL, SOCK_DGRAM, 0);
    ioctl(sockfd, SIOCGMIIPHY, &ifr);
    mii = (struct mii_ioctl_data*)&ifr.ifr_data;

    if(argc == 4)
    {
        strncpy(ifr.ifr_name, argv[1], IFNAMSIZ - 1);
        sockfd = socket(PF_LOCAL, SOCK_DGRAM, 0);
        ioctl(sockfd, SIOCGMIIPHY, &ifr);
        mii = (struct mii_ioctl_data*)&ifr.ifr_data;

        mii->phy_id    = (uint16_t)strtoul(argv[2], NULL, 0);
        mii->reg_num    = (uint16_t)strtoul(argv[3], NULL, 0);

        ioctl(sockfd, SIOCGMIIREG, &ifr);

        printf("read --- value : 0x%x", mii->val_out);
    }
    else if(argc == 5)
    {
        strncpy(ifr.ifr_name, argv[1], IFNAMSIZ - 1);
        sockfd = socket(PF_LOCAL, SOCK_DGRAM, 0);
        ioctl(sockfd, SIOCGMIIPHY, &ifr);
        mii = (struct mii_ioctl_data*)&ifr.ifr_data;
        mii->phy_id    = (uint16_t)strtoul(argv[2], NULL, 0);
        mii->reg_num    = (uint16_t)strtoul(argv[3], NULL, 0);
        mii->val_in     = (uint16_t)strtoul(argv[4], NULL, 0);

        ioctl(sockfd, SIOCSMIIREG, &ifr);
    }else{
       printf("mdio ethX phyId addr value\n");
    }

    close(sockfd);



    return 0;
}
