前面，已经告知大家整个目录的内容了，今天小编将以创龙科技的TL5728-EasyEVM评估板为例为大家详细讲解一款基于TI Sitara系列AM5728双核ARM Cortex-A15 + 浮点双核DSP C66x处理器设计的高端异构多核SoC评估板进行测试：
图 1
工作环境
| 环境参数 |
最小值 |
典型值 |
最大值 |
| 核心板工作温度 |
-40°C |
/ |
85°C |
| 核心板工作电压 |
/ |
5V |
/ |
| 评估板工作电压 |
/ |
12V |
/ |
功耗测试
| 类别 |
工作状态 |
电压典型值 |
电流典型值 |
功耗典型值 |
| 核心板 |
空闲状态 |
5.0V |
0.85A |
4.27W |
| 满负荷状态 |
5.0V |
2.02A |
10.09W |
|
| 评估板 |
空闲状态 |
12.0V |
0.72A |
13.18W |
| 满负荷状态 |
12.0V |
1.48A |
17.72W |
备注：功耗测试数据与具体应用场景有关，测试数据仅供参考。
空闲状态：系统启动，评估板不接入外接模块，ARM端运行LED测试程序。
满负荷状态：系统启动，评估板不接入外接模块，ARM端运行DDR压力读写测试程序，2个ARM Cortex-A15核心的资源使用率约为100%；DSP端运行FFT测试程序，2个DSP C66x核心的资源使用率约为100%。
系统启动测试
接入电源，并使用Micro USB线连接PC机和评估板的USB TO UART3调试串口。
图 2
打开设备管理器，确认评估板UART3调试串口对应的COM端口号。
图 3
图 4
打开串口调试终端SecureCRT，选择对应的COM端口号，设置波特率为115200，8N1，无检验位。建立串口连接，如下所示。
图 5

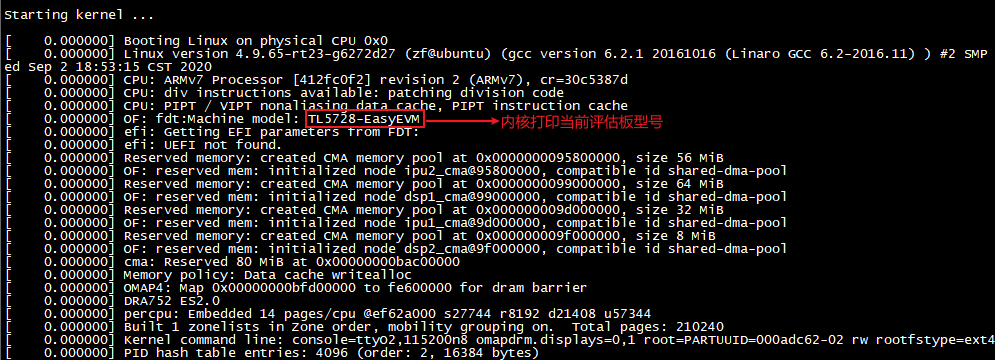

将Linux系统启动卡插入评估板Micro SD卡槽，根据评估底板丝印将拨码开关拨为01000（1～5），此档位为SD卡启动模式。将评估板上电启动，串口终端会打印如下类似启动信息。
图 6
图 7
核心板LED在系统启动过程中的变化说明如下：
评估板上电后，电源指示灯LED0点亮；随后U-Boot第一阶段启动，LED1点亮；紧接着U-Boot第二阶段启动，LED2点亮；直到内核启动运行时，LED2熄灭，LED1进行心跳闪烁；eMMC进行读写时，LED2闪烁。
图 8
系统启动后会自动登陆root用户，说明使用Linux系统启动卡启动评估板成功。此时系统可能会打印"omap_hwmod: mmu1_dsp1: _wait_target_disable failed"和"random: crng init done"类似警告信息，此打印信息不会影响系统的正常运行，可忽略。
图 9
如用户需从eMMC启动评估板，请执行如下脚本命令一键固化Linux系统到eMMC。
Target# /opt/tools/make-system/mkemmcboot.sh
图 10
用时约3 min，eMMC成功固化Linux系统，同时串口调试终端打印提示信息。将评估板断电，将Linux系统启动卡从评估板Micro SD卡槽中取出，根据评估底板丝印将拨码开关拨为00000（1～5），此时档位为eMMC启动模式。将评估板上电启动，即可从eMMC启动系统。
现为感谢广大DSP、ARM、FPGA嵌入式开发者的支持，创龙科技年终回馈新老用户
现DSP、ARM、FPGA评估板，拓展模块，仿真器（XDS560V2、XDS200、XDS100V2等）全场第二件5折；还有好礼相送！
11月11日-12月31日，tronlong taobao 可了解一下！
下一章节，继续为大家讲解：如何进行文件传送测试
