Linux网络进阶之另一种批量装机神器（PXE批量装机）

一、PXE是什么

PXE（预启动执行环境，在操作系统之前运行）是由Intel公司开发的网络引导技术，工作在Client/Server模式，允许客户机通过网络从远程服务器下载引导镜像，并加载安装文件或者整个操作系统。

二、PXE的三个优点

• 规模化：同时装配多台服务器；
• 自动化：安装系统、配置各种服务；
• 远程实现：不需要光盘、U 盘等安装介质。


三、能使用PXE装机的前提

• 客户机
  • 客户机的网卡要支持PXE协议（集成BOOTROM芯片）
  • 主板支持网络引导。有一些需在BIOS设置中允许从 Network 或 LAN 启动即可。
• 服务端
  • 要 DHCP 服务器：为客户机自动分配地址、指定引导文件位置。
  • 服务器要开启 TFTP服务（简单文件传输协议）：用来提供系统内核和引导镜像文件的下载。
  • 服务器中使用FTP服务(或http/nfs)：提供yum安装源
  • 安装软件包syslinux：提供PXE引导程序

补充：TFTP（简单文件传输协议）：基于UDP协议实现的用于在客户机和服务器之间进行简单文件传输的协议，适合于小文件传输的应用场合。TFTP服务默认由xinetd服务进行管理，使用UDP 端口69
xinetd服务：新一代的网络守护进程服务程序，又叫超级服务器，常用来管理多种轻量级Internet服务。

四、搭建 PXE 远程安装服务器

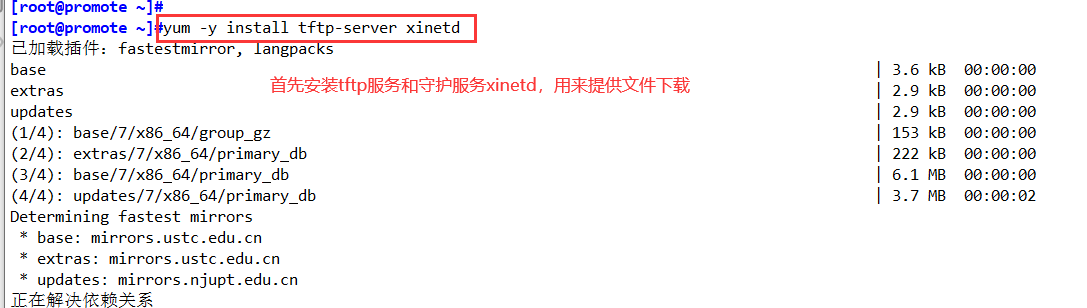

1.安装并启用 TFTP 服务

yum -y install tftp-server xinetd

#修改TFTP服务的配置文件
vim /etc/xinetd.d/tftp
	protocol                = udp		#TFTP默认使用UDP协议
    wait                    = no		#no表示客户机可以多台一起连接，yes表示客户机只能一台一台连接
    server_args             = -s /var/lib/tftpboot		#指定TFTP根目录（引导文件的存储路径）
    disable                 = no		#no表示开启TFTP服务

systemctl start tftp
systemctl enable tftp
systemctl start xinetd
systemctl enable xinetd

wq保存配置文件后，开启服务并设为开机自启

2.安装并启用 DHCP 服务

yum -y install dhcp
cp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf

#修改DHCP服务的配置文件
vim /etc/dhcp/dhcpd.conf
ddns-update-style none;		   #禁用 DNS 动态更新
next-server 192.168.163.5;	   #指定 TFTP 服务器的地址
filename "pxelinux.0";		   #指定要下载的 PXE 引导程序的文件

subnet 192.168.163.0 netmask 255.255.255.0 {    #声明要分配的网段地址
  range 192.168.163.100 192.168.163.200;	    #设置地址池
  option routers 192.168.163.5;				    #默认网关地址指向TFTP服务器的IP地址
}

systemctl start dhcpd
systemctl enable dhcpd

wq保存配置文件后，开启服务并设为开机自启

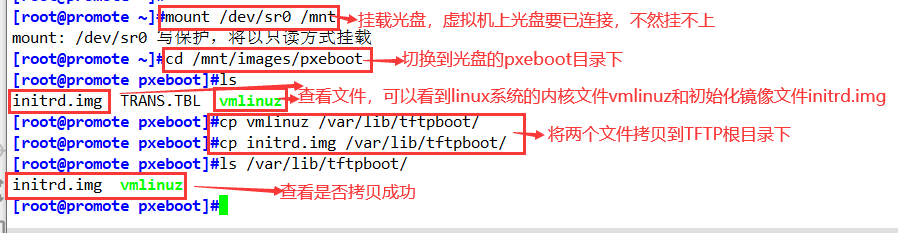

3.准备 Linux 内核、初始化镜像文件

mount /dev/sr0 /mnt
cd /mnt/images/pxeboot
cp vmlinuz /var/lib/tftpboot/				#复制 Linux系统的内核文件 到TFTP根目录下
cp initrd.img /var/lib/tftpboot/     		#复制 初始化镜像文件（linux引导加载模块）到TFTP根目录下

4.准备 PXE 引导程序

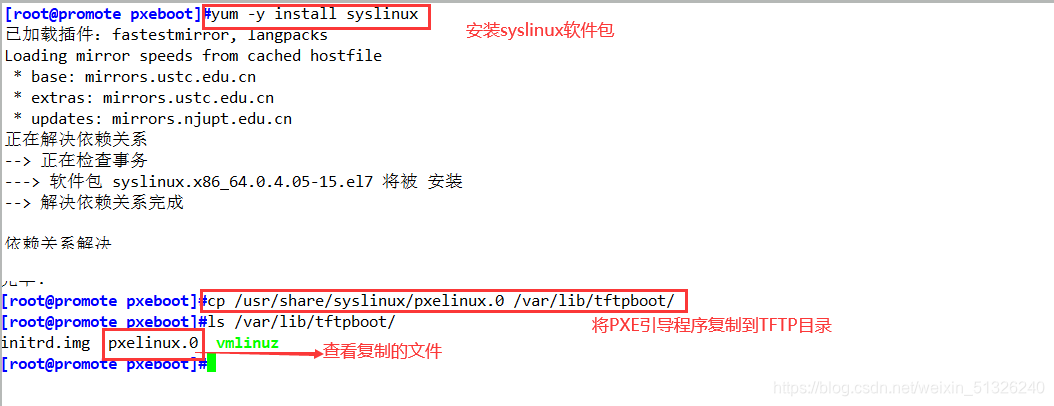

yum -y install syslinux									#PXE引导程序由软件包 syslinux 提供
cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/	#复制 PXE引导程序 到TFTP根目录下

5.安装FTP服务，准备CentOS 7 安装源

yum -y install vsftpd
mkdir /var/ftp/centos7
cp -rf /mnt/* /var/ftp/centos7/

systemctl start vsftpd
systemctl enable vsftpd

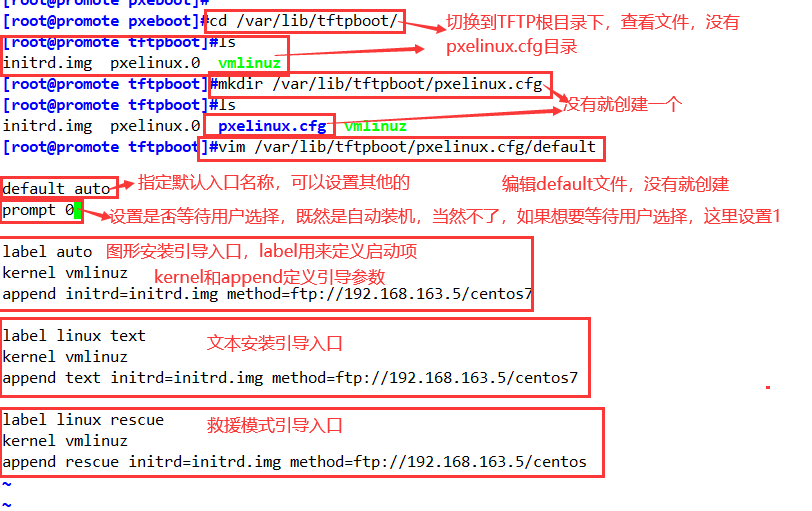

6.配置启动菜单文件

默认的启动菜单文件在TFTP根目录的 pxelinux.cfg子目录下，文件名为default
mkdir /var/lib/tftpboot/pxelinux.cfg

vim /var/lib/tftpboot/pxelinux.cfg/default
default auto 							#指定默认入口名称
prompt 0 								#设置是否等待用户选择，“1”表示等待用户控制

label auto								#图形安装（默认）引导入口，label 用来定义启动项
kernel vmlinuz							#kernel 和 append用来定义引导参数
append initrd=initrd.img method=ftp://192.168.163.5/centos7

label linux text						#文本安装引导入口
kernel vmlinuz
append text initrd=initrd.img method=ftp://192.168.163.5/centos7

label linux rescue						#救援模式引导入口
kernel vmlinuz
append rescue initrd=initrd.img method=ftp://192.168.163.5/centos7

7.关闭防火墙

systemctl stop firewalld.service
setenforce 0

8、验证 PXE 网络安装

• 使用 VMware创建的虚拟机进行测试，虚拟机内存至少需要 2GB，否则在启动安装时可能会报错。
• 开启虚拟机，在配置启动菜单默认文件default步骤时，
  • 设置的是“prompt 1 ” ，则会卡在一个界面，有一行提示字符串“boot:”
    • 直接按Enter键（或执行“auto”命令），将会自动通过网络下载安装文件，并进入默认的图形安装入口；
    • 若执行“linux text”命令，则进入文本安装入口；
    • 若执行 “linux rescue”命令，则进入救援模式。
  • 如果设置的是“prompt 0 ”，不需要任何操作，直接进入默认的图形安装入口。

重新打开一台没装系统的空白虚拟机，点击开机自动加载配置文件。

到这步，PXE算是完成了。

看到这里，你会发现这并没有开机自动装机，只是进入了安装界面而已，这时候就需要用的Kickstart无人值守安装程序了

五、Kickstart 无人值守安装

1、安装system-config-kickstart 工具

yum install -y system-config-kickstart

2、打开“Kickstart 配置程序”窗口

方法一：

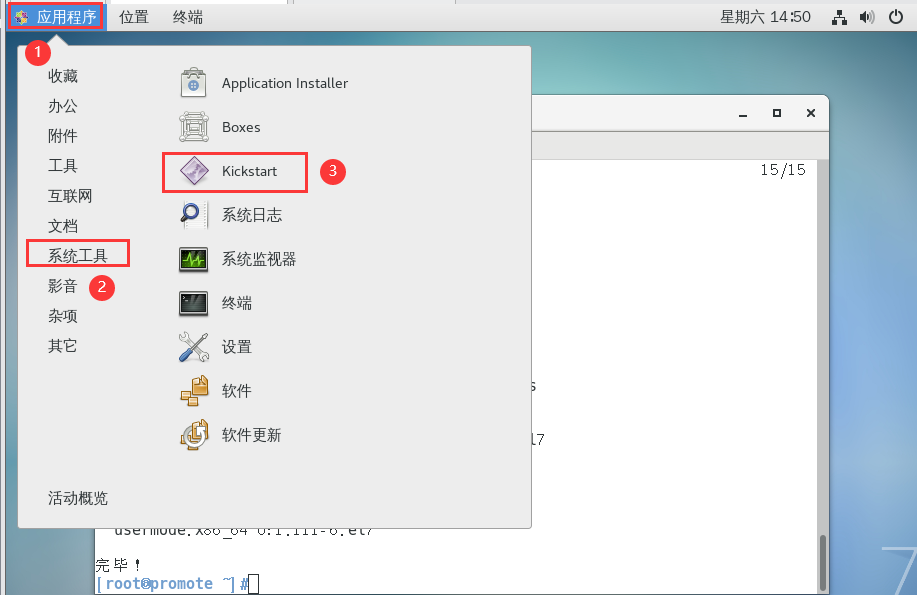

通过桌面菜单“应用程序”-->“系统工具”-->“Kickstart” 打开
方法二：
执行 “system-config-kickstart” 命令打开

方法一：在图形化界面里按下图步骤点开程序

方法二：

3、配置kickstart选项

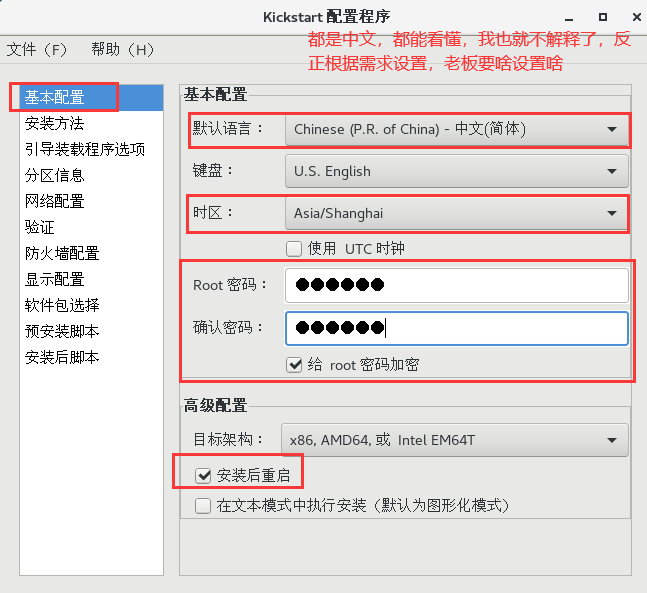

基本配置：
默认语言设为“中文（简体）”
时区设为“Asia/Shanghai”
设置root密码
高级配置中勾选“安装后重启”。

安装方法：
选FTP
FTP服务器：ftp://192.168.163.5
FTP目录：centos7

引导装载程序选项：
“安装类型”：安装新引导装载程序
“安装选项”：在主引导记录（MBR）中安装引导装载程序

分区信息：
主引导记录：清除主引导记录
分区：删除所有现存分区
磁盘标签：初始化磁盘标签
布局：添加分区
挂载点：/boot，文件系统类型：xfs，固定大小：500M
文件系统类型：swap，固定大小：4096M
挂载点：/home，文件系统类型：xfs，固定大小：4096M
挂载点：/，文件系统类型：xfs，使用磁盘上全部未使用空间

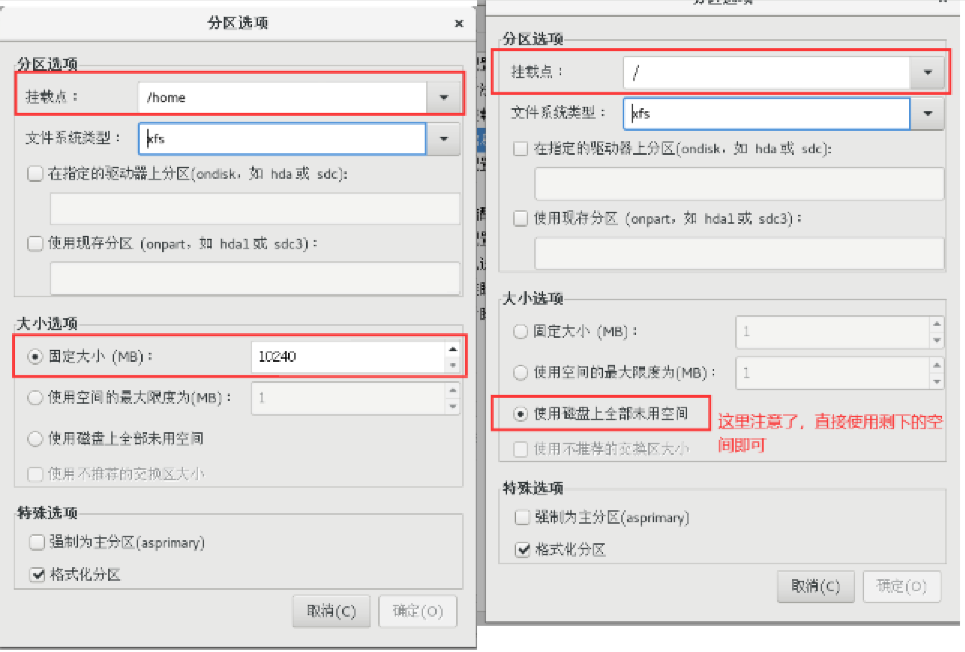

下面是我创建四个分区的截图，仅供参考。（想创什么分区也可以自己建，下面是常用的四个分区）

网络配置：
添加网络设备“ens33”
网络类型设为“DHCP”

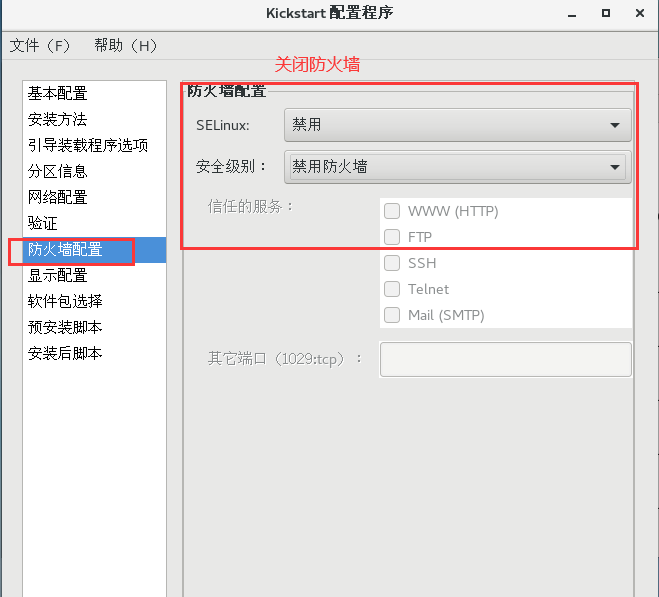

防火墙配置：
禁用 SELinux、禁用防火墙

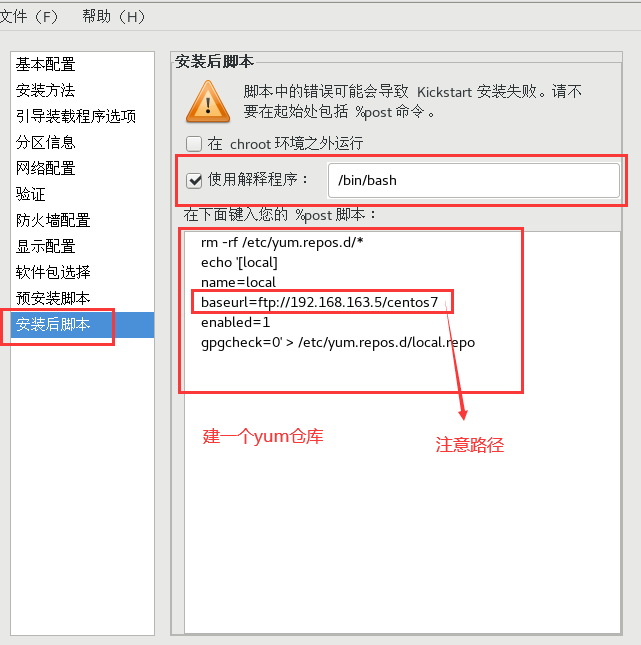

安装后脚本：
勾选“使用解释程序”：/bin/bash
rm -rf /etc/yum.repos.d/*
echo '[local]
name=local
baseurl=ftp://192.168.163.5/centos7
enabled=1
gpgcheck=0' > /etc/yum.repos.d/local.repo

其它选项保持默认设置即可

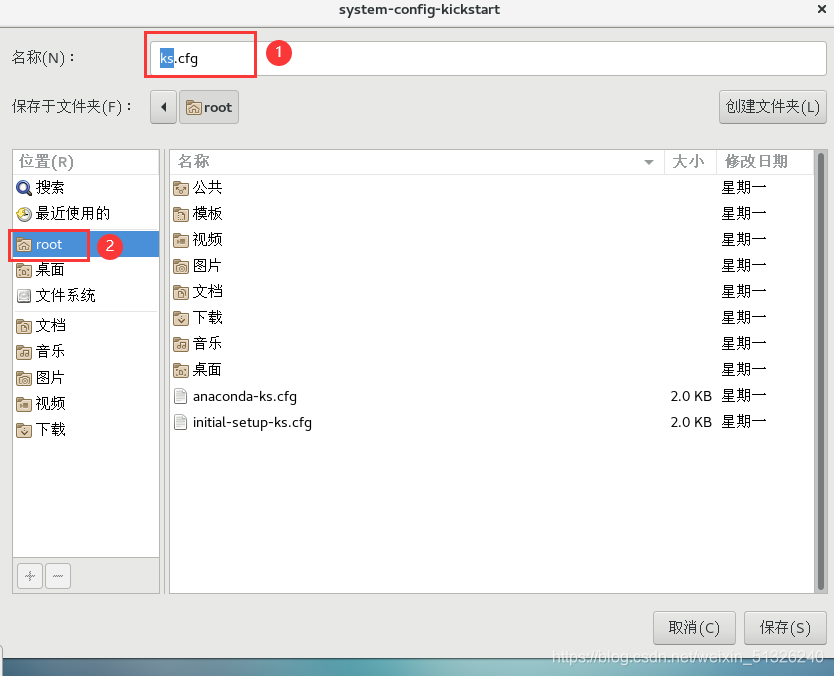

4、保存自动应答文件

选择“Kickstart 配置程序”窗口的“文件”-->“保存”命令，选择指定保存位置，文件名为ks.cfg
默认保存在/root/ks.cfg

cp /root/ks.cfg /var/ftp/ks.cfg

5、配置需要安装的软件包

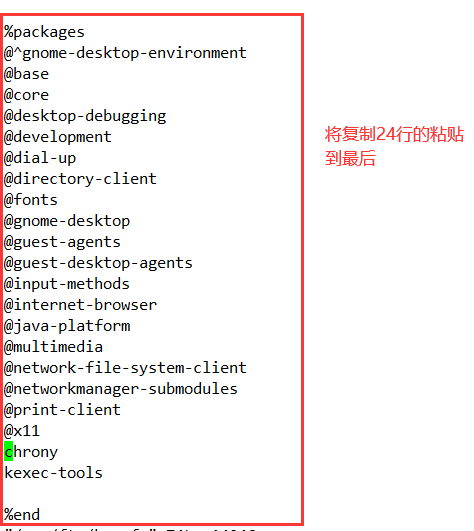

可以根据需要将/root/anaconda-ks.cfg 的软件包安装脚本复制到 /var/ftp/ks.cfg文件中，只需要复制%packages 到%end 部分即可。

如要求最小化安装，可复制下面内容：
vim /var/ftp/ks.cfg
%packages
@^minimal
%end

编辑ftp目录下的ks.cfg文件

6、编辑引导菜单文件 default，添加 ks 引导参数

vim /var/lib/tftpboot/pxelinux.cfg/default
default auto
prompt 0 								#设置是否等待用户选择，“0”表示不等待用户控制

label auto
kernel vmlinuz							#kernel 和 append用来定义引导参数
append initrd=initrd.img method=ftp://192.168.163.5/centos7 ks=ftp://192.168.163.5/ks.cfg
#添加 ks 引导参数以指定 ks.cfg 应答文件的 URL 路径

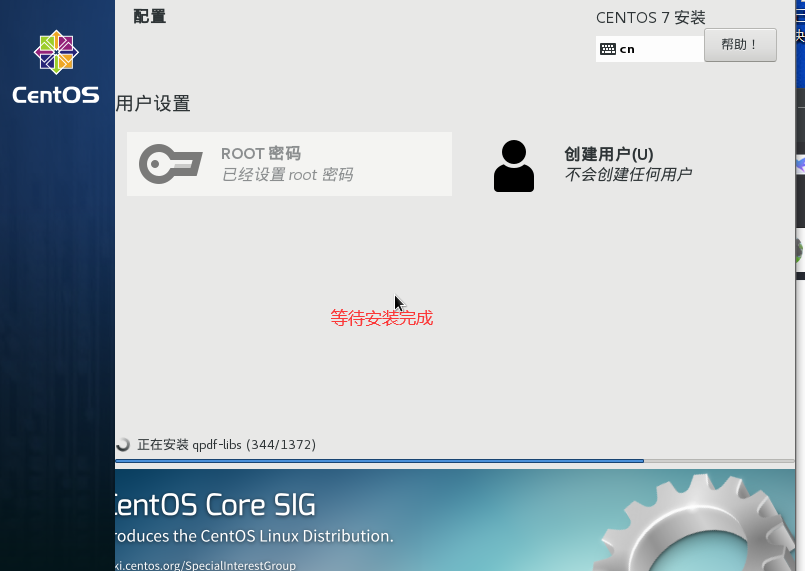

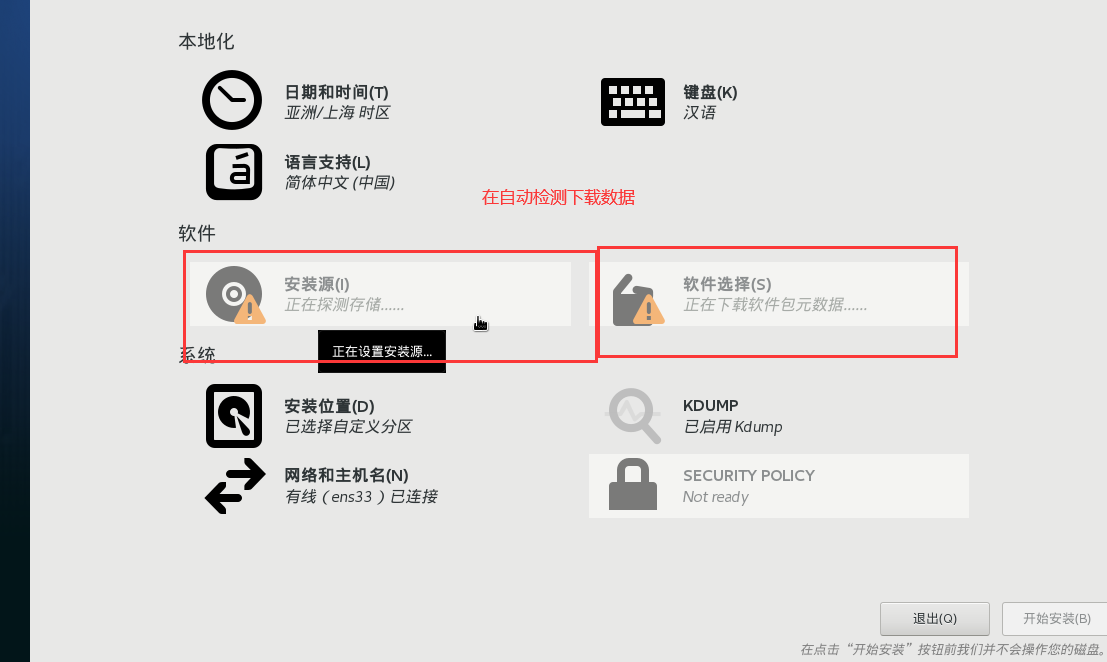

7、验证无人值守安装

当客户机每次以PXE方式引导时，将自动下载ks.cfg应答配置文件，然后根据其中的设置安装CentOS 7 系统，而无须手工干预。

cat /etc/yum.repos.d/local.repo

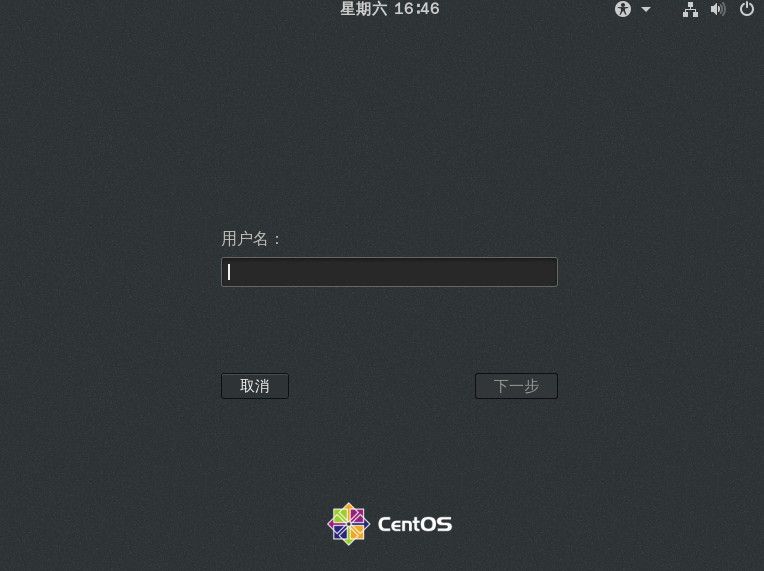

完成装机
