VMware虚拟机三种网络模式【Host-Only、Bridged、NAT】

01. NAT（地址转换模式）

一般虚拟机上网，使用桥接模式配置简单，但如果你的网络环境是ip资源很缺少或对ip管理比较严格的话，那桥接模式就不太适用了，而我们又需要联网。

01. 什么是NAT模式

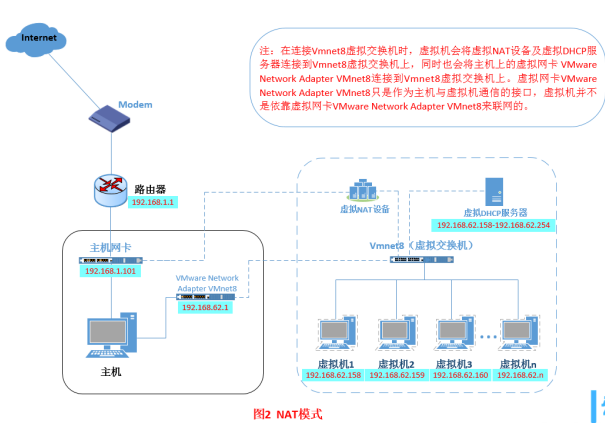

NAT模式借助虚拟NAT设备和虚拟DHCP服务器，使得虚拟机可以联网。其网络结构如下图所示：
在这里插入图片描述
在NAT模式中，主机网卡直接与虚拟NAT设备相连，然后虚拟NAT设备与虚拟DHCP服务器一起连接在虚拟交换机VMnet8上，这样就实现了虚拟机联网。我们的VMware Network Adapter VMnet8虚拟网卡主要是为了实现主机与虚拟机之间的通信。

01. 如何设置NAT模式

设置虚拟机中NAT模式的选项，打开vmware，点击“编辑”下的“虚拟网络编辑器”，设置NAT参数及DHCP参数。
在这里插入图片描述

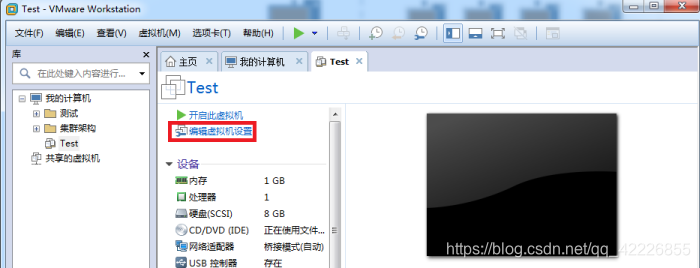

将虚拟机的网络连接模式修改成NAT模式，点击“编辑虚拟机设置”。

点击“网络适配器”，选择“NAT模式”

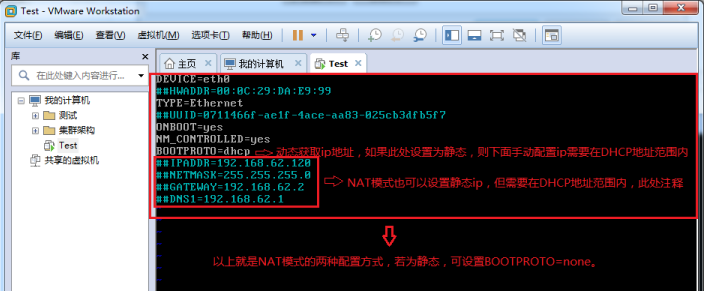

开机启动系统，编辑网卡配置文件，命令为vi /etc/sysconfig/network-scripts/ifcfg-eth0

编辑完成，保存退出，然后重启虚拟机网卡，动态获取ip地址

如果执行命令ifconfig，无法动态获取ip ？

首先确定宿主机 ADSL 能正常上网，在控制面板—管理工具----服务中，启动 “VMware DHCP Service” “VMware NAT Service” （由于VMware的服务拖慢了系统，我把服务改成手动的，需要时再启动）
执行命令dhclient eth0
执行命令ifconfig，发现可以看到ip

03. 测试

使用ping命令ping外网ip，测试能否联网。
在这里插入图片描述
禁用VMware Network Adapter VMnet8

虚拟机能联通外网，但虚拟机和物理机不能进行通信。将VMware Network Adapter VMnet8启用之后，发现远程工具可以连接上虚拟机了。

02. Bridged（桥接模式）

vmware为我们提供了三种网络工作模式，它们分别是：Bridged（桥接模式）、NAT（网络地址转换模式）、Host-Only（仅主机模式）。

打开vmware虚拟机，我们可以在选项栏的“编辑”下的“虚拟网络编辑器”中看到VMnet0（桥接模式）、VMnet1（仅主机模式）、VMnet8（NAT模式）。

VMnet0表示的是用于桥接模式下的虚拟交换机；
VMnet1表示的是用于仅主机模式下的虚拟交换机；
VMnet8表示的是用于NAT模式下的虚拟交换机。

在这里插入图片描述
同时，在主机的“网络连接”中我们可以看到这两块虚拟网卡，

VMware Network Adapter VMnet1 作用于仅主机模式，用来实现虚拟机和物理机进行通信，和联网无关系，它的联网需要物理网卡的共享才能上网
VMware Network Adapter VMnet8 作用于NAT模式，用来实现虚拟机和物理机进行通信，和联网无关系，它是借助于虚拟nat进行联网
如果将这两块卸载了，可以在vmware的“编辑”下的“虚拟网络编辑器”中点击“还原默认设置”，可重新将虚拟网卡还原

为什么在物理机上没有VMware Network Adapter VMnet0虚拟网卡呢？因为桥接模式是通过虚拟网桥进行通信和联网的，而不需要虚拟网卡来使虚拟机和物理机进行通信。

在这里插入图片描述

01. 什么是桥接模式

桥接模式就是将主机网卡与虚拟机的网卡利用虚拟网桥进行通信。在桥接的作用下，类似于把物理主机虚拟为一个交换机，所有桥接设置的虚拟机连接到这个交换机的一个接口上，物理主机也同样插在这个交换机当中，所以所有桥接下的网卡与网卡都是交换模式的，相互可以访问而不干扰。

在桥接模式下，虚拟机ip地址需要与主机在同一个网段，如果需要联网，则网关与DNS需要与主机网卡一致。其网络结构如下图所示：

在这里插入图片描述

02. 如何设置桥接模式

首先，安装完系统之后，在开启系统之前，点击“编辑虚拟机设置”来设置网卡模式。
在这里插入图片描述

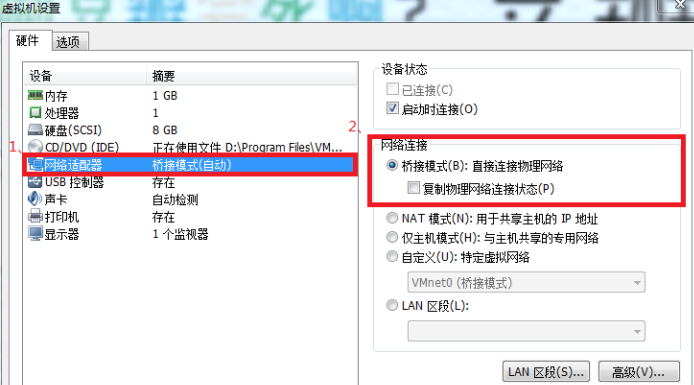

点击“网络适配器”，选择“桥接模式”，然后“确定”

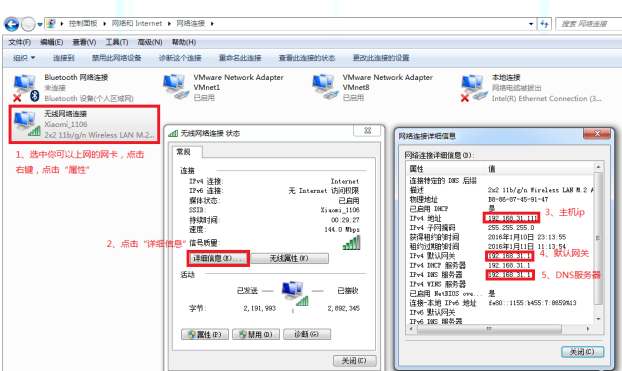

在进入系统之前，我们先确认一下主机的ip地址、网关、DNS等信息。

然后，进入系统编辑网卡配置文件，命令为vi /etc/sysconfig/network-scripts/ifcfg-eth0
在这里插入图片描述
编辑完成，保存退出，然后重启虚拟机网卡

03. 测试

使用ping命令ping外网ip，测试能否联网。

在这里插入图片描述
能ping通外网ip，证明桥接模式设置成功。使用远程工具来测试主机与虚拟机之间的通信。

主机与虚拟机通信正常。

02. Host-Only（仅主机模式）

Host-Only模式是出于安全考虑，Host-Only模式将虚拟机与外网隔开，使得虚拟机成为一个独立的系统，只与主机相互通讯。

如果要使得虚拟机能联网，我们可以将主机网卡共享给VMware Network Adapter VMnet1网卡，从而达到虚拟机联网的目的。

01. 什么是Host-Only模式

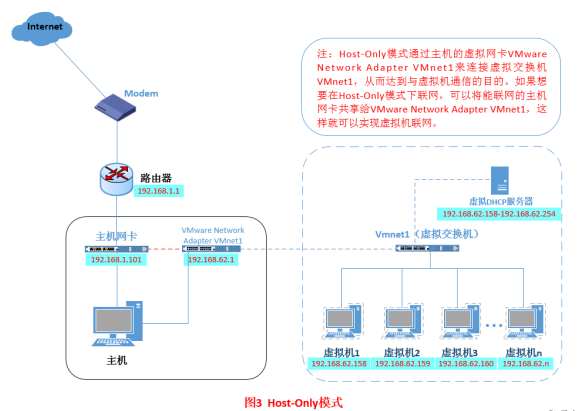

Host-Only模式其实就是NAT模式去除了虚拟NAT设备，然后使用VMware Network Adapter VMnet1虚拟网卡连接VMnet1虚拟交换机来与虚拟机通信的，其网络结构如下图所示：
在这里插入图片描述

02. 如何设置Host-Only模式

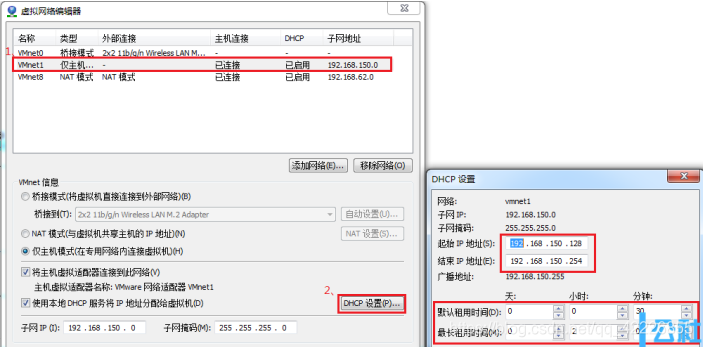

首先设置“虚拟网络编辑器”，可以设置DHCP的起始范围。
在这里插入图片描述
设置虚拟机为Host-Only模式。

开机启动系统，然后设置网卡文件，重启网卡配置信息才会生效。

03. 测试

利用远程工具测试能否与主机通信。
在这里插入图片描述

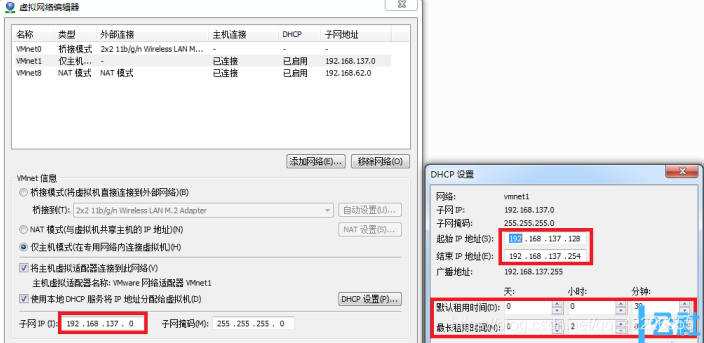

主机与虚拟机之间可以通信，现在设置虚拟机联通外网。将虚拟机的DHCP的子网和起始地址进行修改，点击“虚拟网络编辑器”。

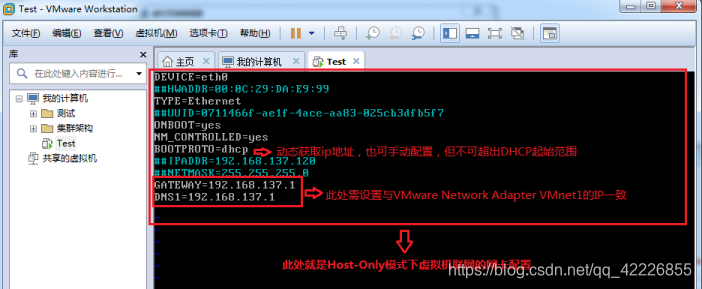

重新配置网卡，将VMware Network Adapter VMnet1虚拟网卡作为虚拟机的路由。

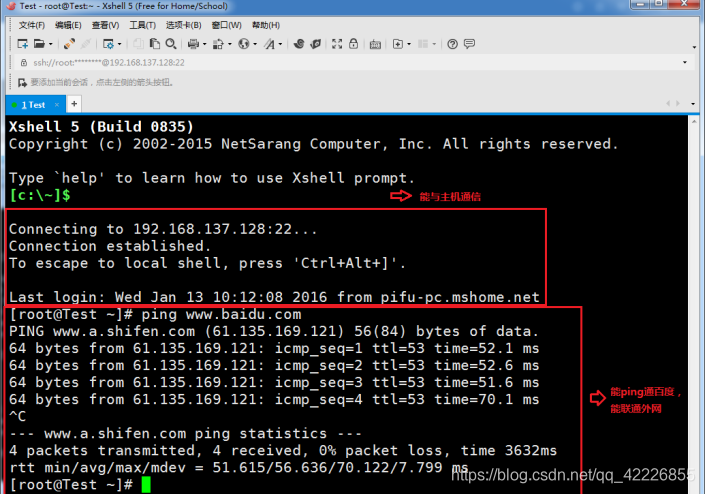

重启网卡，然后通过远程工具测试能否联通外网以及与主机通信。
在这里插入图片描述
测试结果证明可以使得虚拟机连接外网。
