Android自定义View

概述

Android开发进阶的必经之路

一个效果只要它能够在手机上面实现你就应该具备实现它的能力。

学习方式：实战->理论

为什么要自定义View

Android系统提供了一系列的原生控件，但这些原生控件并不能够满足我们的需求时，我们就需要自定义View了。

自定义View的基本方法

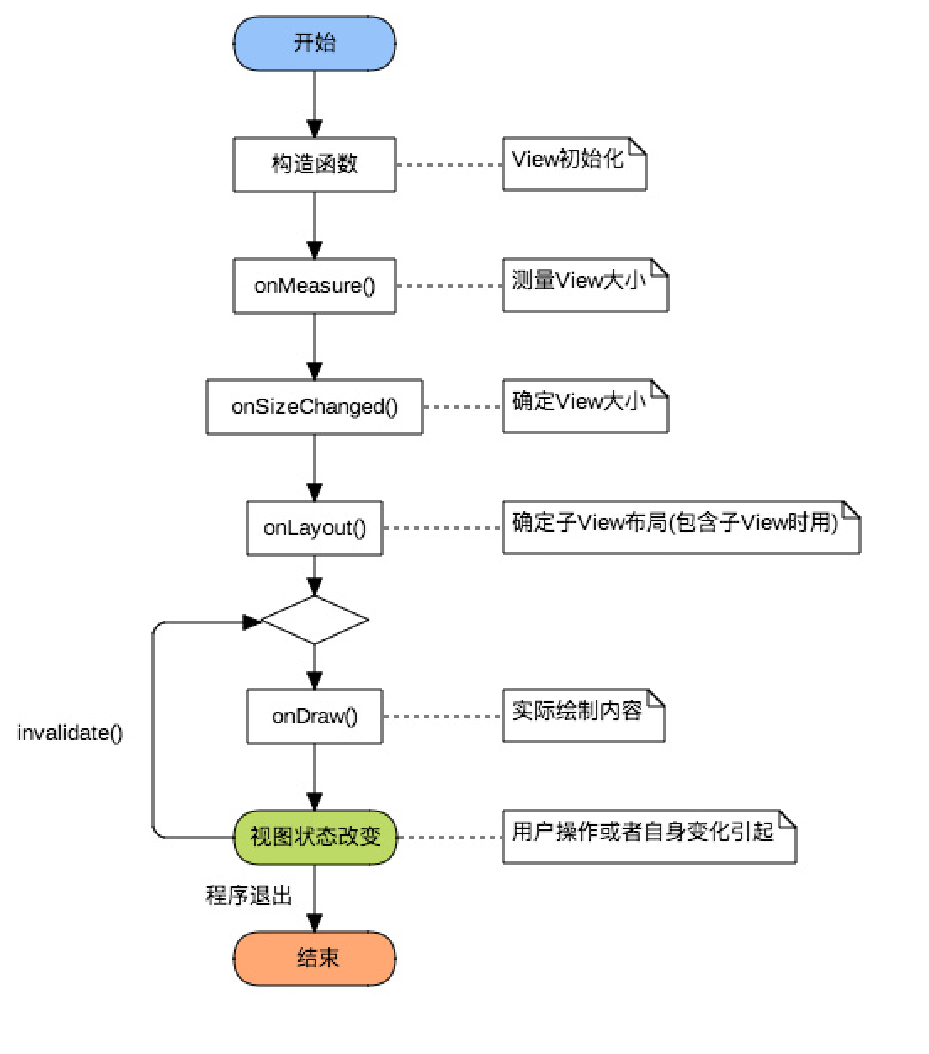

自定义View的最基本的三个方法分别是： onMeasure()、onLayout()、onDraw();
View在Activity中显示出来，要经历测量、布局和绘制三个步骤，分别对应三个动作：measure、layout和draw。

测量：onMeasure()决定View的大小；
布局：onLayout()决定View在ViewGroup中的位置；
绘制：onDraw()决定绘制这个View。

在这里插入图片描述

自定义View的分类

自定义View: 只需要重写onMeasure()和onDraw()
在没有现成的View，需要自己实现的时候，就使用自定义View，一般继承自View，SurfaceView或其他的View
自定义ViewGroup: 则只需要重写onMeasure()和onLayout()
一般是利用现有的组件根据特定的布局方式来组成新的组件，大多继承自ViewGroup或各种Layout

自定义View基础

View的分类

视图View主要分为两类

类别	解释	特点
单一视图	即一个View，如TextView	不包含子View
视图组	即多个View组成的ViewGroup，如LinearLayout	包含子View

View类简介

View类是Android中各种组件的基类，如View是ViewGroup基类
View表现为显示在屏幕上的各种视图

Android中的UI组件都由View、ViewGroup组成。

View的构造函数：共有4个

// 如果View是在Java代码里面new的，则调用第一个构造函数
 public CarsonView(Context context) {


        super(context);
    }

// 如果View是在.xml里声明的，则调用第二个构造函数
// 自定义属性是从AttributeSet参数传进来的
    public  CarsonView(Context context, AttributeSet attrs) {


        super(context, attrs);
    }

// 不会自动调用
// 一般是在第二个构造函数里主动调用
// 如View有style属性时
    public  CarsonView(Context context, AttributeSet attrs, int defStyleAttr) {


        super(context, attrs, defStyleAttr);
    }

    //API21之后才使用
    // 不会自动调用
    // 一般是在第二个构造函数里主动调用
    // 如View有style属性时
    public  CarsonView(Context context, AttributeSet attrs, int defStyleAttr, int defStyleRes) {


        super(context, attrs, defStyleAttr, defStyleRes);
    }

AttributeSet与自定义属性

系统自带的View可以在xml中配置属性，对于写的好的自定义View同样可以在xml中配置属性，为了使自定义的View的属性可以在xml中配置，需要以下4个步骤：

通过<declare-styleable>为自定义View添加属性
在xml中为相应的属性声明属性值
在运行时（一般为构造函数）获取属性值
将获取到的属性值应用到View

View视图层级结构

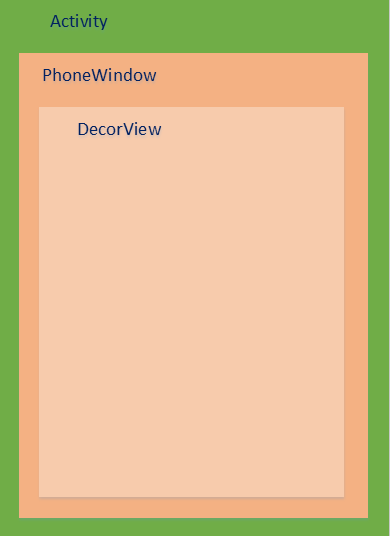

PhoneWindow是Android系统中最基本的窗口系统，继承自Windows类，负责管理界面显示以及事件响应。它是Activity与View系统交互的接口
DecorView是PhoneWindow中的起始节点View，继承于View类，作为整个视图容器来使用。用于设置窗口属性。它本质上是一个FrameLayout
ViewRoot在Activtiy启动时创建，负责管理、布局、渲染窗口UI等等

在这里插入图片描述

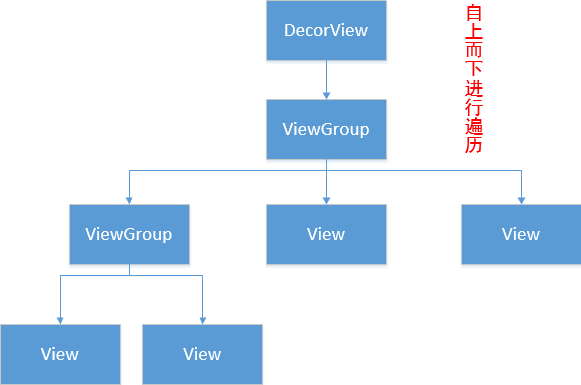

对于多View的视图，结构是树形结构：最顶层是ViewGroup，ViewGroup下可能有多个ViewGroup或View，如下图：

在这里插入图片描述

一定要记住：无论是measure过程、layout过程还是draw过程，永远都是从View树的根节点开始测量或计算（即从树的顶端开始），一层一层、一个分支一个分支地进行（即树形递归），最终计算整个View树中各个View，最终确定整个View树的相关属性。

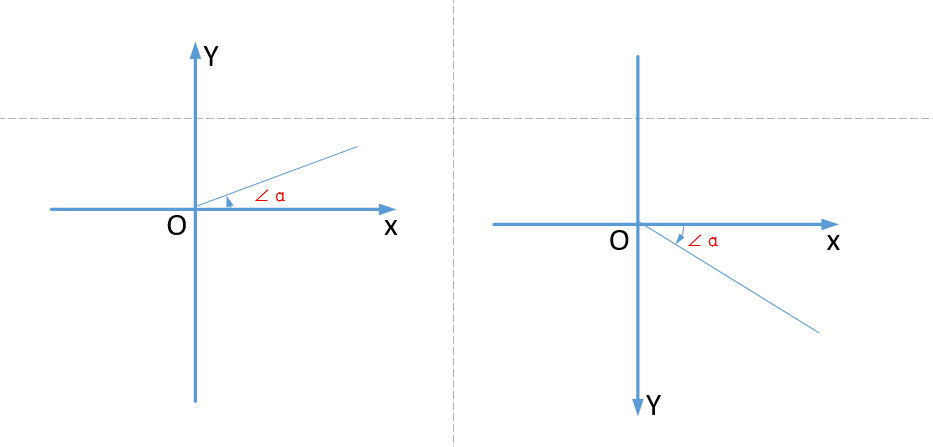

Android坐标系

Android的坐标系定义为：

屏幕的左上角为坐标原点
向右为x轴增大方向
向下为y轴增大方向

区别于一般的数学坐标系

Android两种坐标系

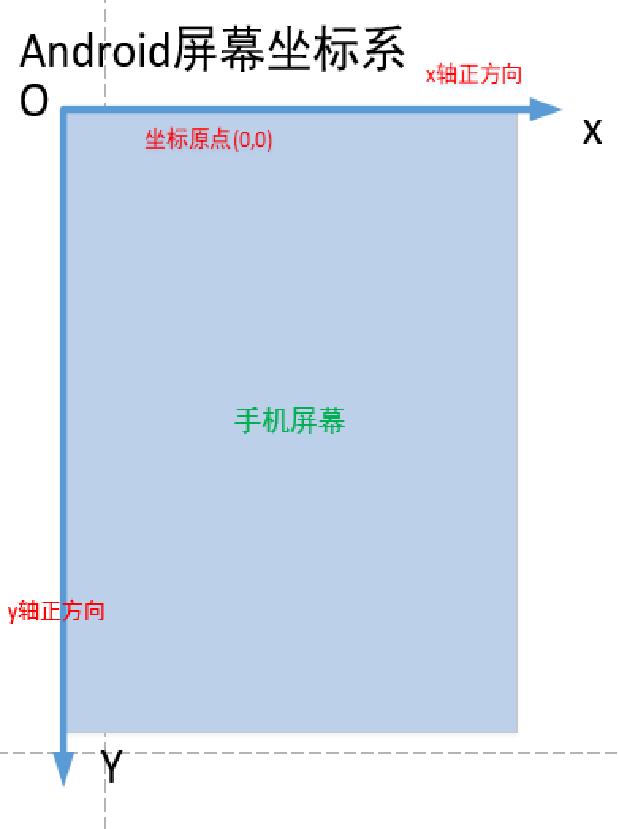

屏幕坐标系和视图坐标系：
在这里插入图片描述

View的位置描述(采用视图坐标系)

View的位置由4个顶点决定的
4个顶点的位置描述分别由4个值决定：

请记住：View的位置是相对于父控件而言的

Top：子View上边界到父view上边界的距离
Left：子View左边界到父view左边界的距离
Bottom：子View下边距到父View上边界的距离
Right：子View右边界到父view左边界的距离

View的位置获取方式

View的位置是通过view.getxxx()函数进行获取：（以Top为例）

// 获取Top位置
public final int getTop() {


    return mTop;
}

// 其余如下：
  getLeft();      //获取子View左上角距父View左侧的距离
  getBottom();    //获取子View右下角距父View顶部的距离
  getRight();     //获取子View右下角距父View左侧的距离

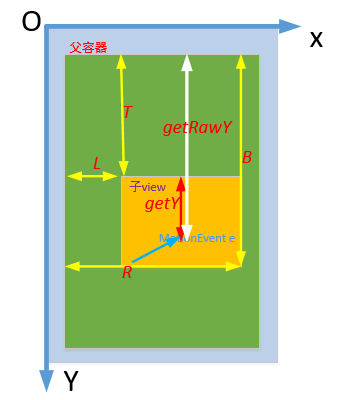

与MotionEvent中 get()和getRaw()的区别:

//get() ：触摸点相对于其所在组件坐标系的坐标
 event.getX();
 event.getY();

//getRaw() ：触摸点相对于屏幕默认坐标系的坐标
 event.getRawX();
 event.getRawY();

在这里插入图片描述

Android中颜色相关内容

Android支持的颜色模式：
在这里插入图片描述

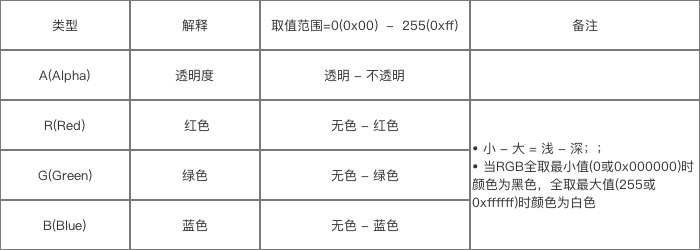

以ARGB8888为例介绍颜色定义:
在这里插入图片描述

View树的绘制流程

View树的绘制流程是谁负责的？

view树的绘制流程是通过ViewRoot去负责绘制的，ViewRoot这个类的命名有点坑，最初看到这个名字，翻译过来是view的根节点，但是事实完全不是这样，ViewRoot其实不是View的根节点，它连view节点都算不上，它的主要作用是View树的管理者，负责将DecorView和PhoneWindow“组合”起来，而View树的根节点严格意义上来说只有DecorView；每个DecorView都有一个ViewRoot与之关联，这种关联关系是由WindowManager去进行管理的；

view的添加

在这里插入图片描述

view的绘制流程

在这里插入图片描述

在这里插入图片描述

所以，自定义View任督二脉就在于此：
自定义View主要是实现 onMeasure + onDraw
自定义ViewGroup主要是实现 onMeasure + onLayout

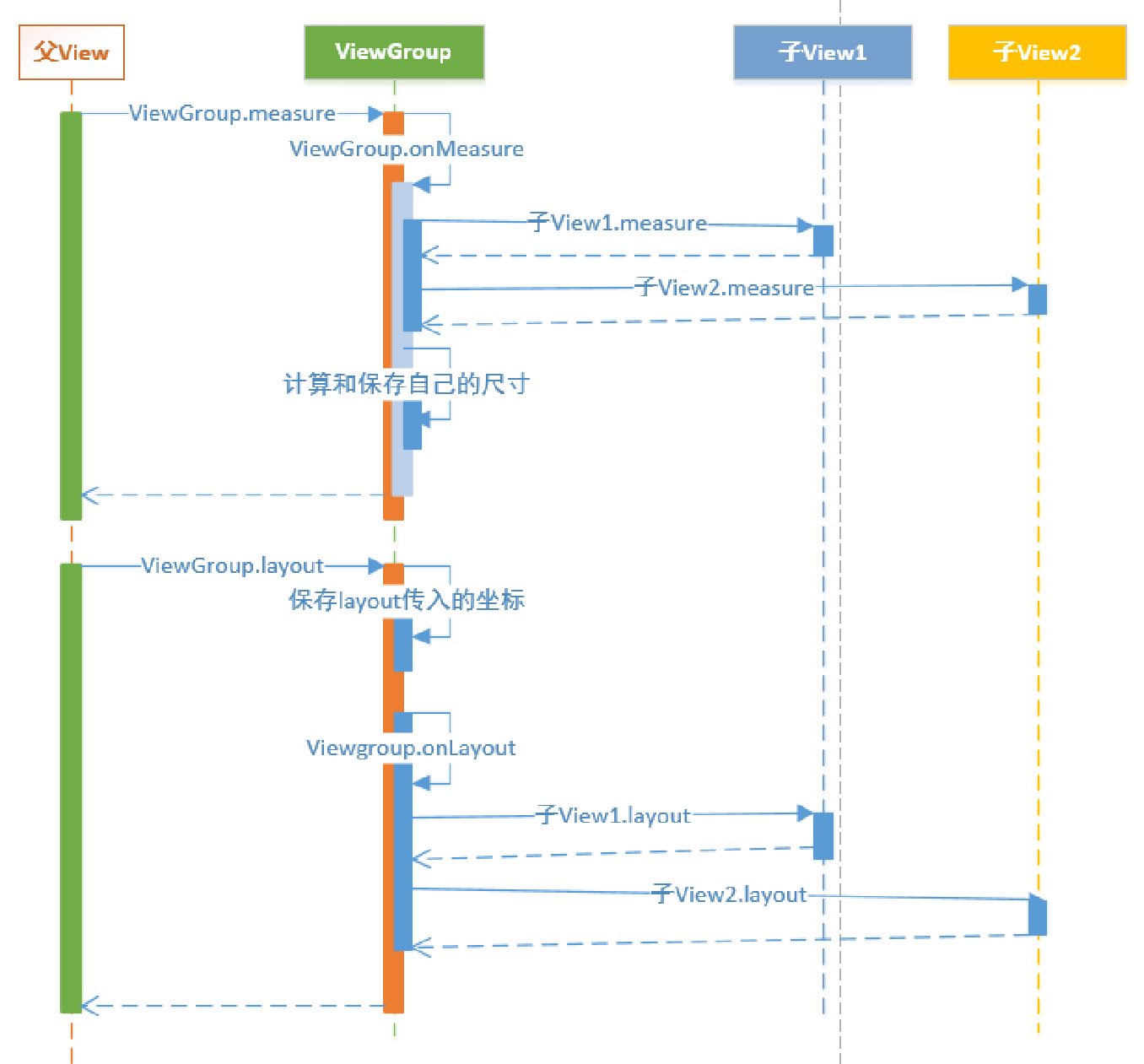

测量的整体流程：先测量子View的大小，再测量自己的大小：
在这里插入图片描述

measure过程

系统为什么要有measure过程？
measure过程都干了点什么事？
对于自适应的尺寸机制，如何合理的测量一颗View树？
那么ViewGroup是如何向子View传递限制信息的？
ScrollView嵌套ListView问题？

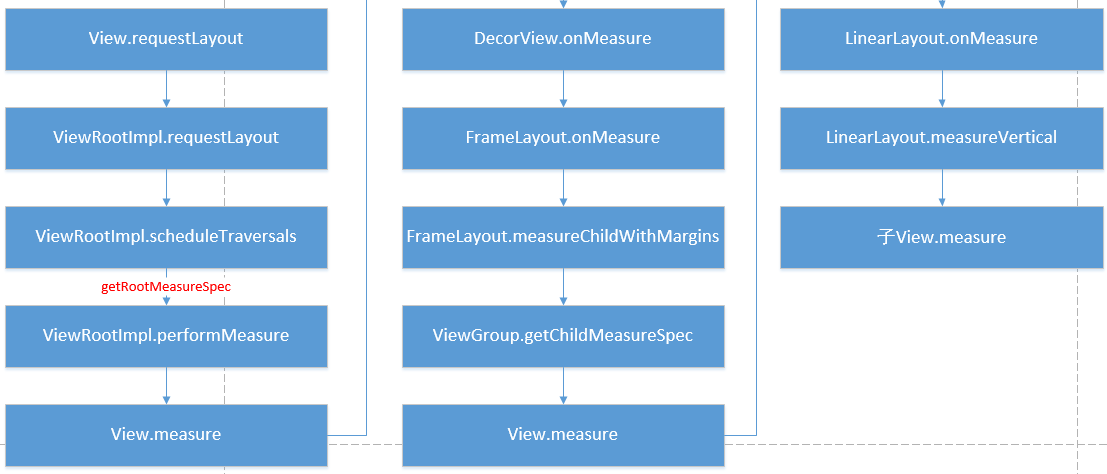

View.requestLayout():
在这里插入图片描述

layout过程

系统为什么要有layout过程？
layout过程都干了点什么事？

View.performLayout():

在这里插入图片描述

draw过程

系统为什么要有draw过程？
draw过程都干了点什么事？

canvas， paint，matrix，clip，rect，path，line，text，animation

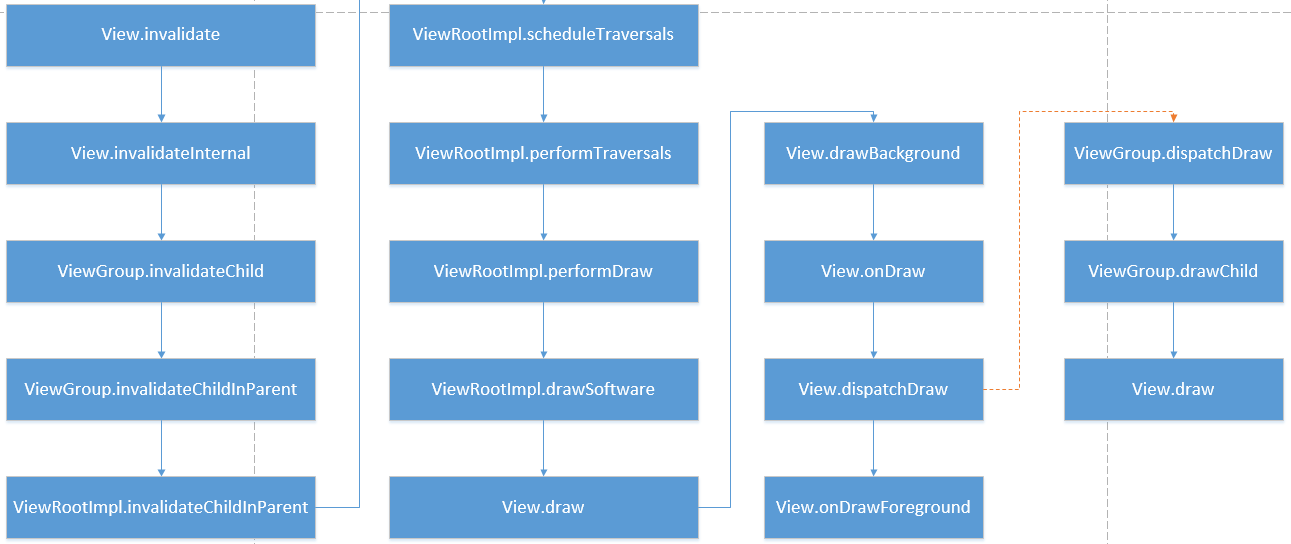

View.invalidate()：
在这里插入图片描述

LayoutParams

LayoutParams翻译过来就是布局参数，子View通过LayoutParams告诉父容器（ViewGroup）应该如何放置自己。从这个定义中也可以看出来LayoutParams与ViewGroup是息息相关的，因此脱离ViewGroup谈LayoutParams是没有意义的。

事实上，每个ViewGroup的子类都有自己对应的LayoutParams类，典型的如LinearLayout.LayoutParams和FrameLayout.LayoutParams等，可以看出来LayoutParams都是对应ViewGroup子类的内部类

MarginLayoutParams

MarginLayoutParams是和外间距有关的。事实也确实如此，和LayoutParams相比，MarginLayoutParams只是增加了对上下左右外间距的支持。实际上大部分LayoutParams的实现类都是继承自MarginLayoutParams，因为基本所有的父容器都是支持子View设置外间距的

属性优先级问题
MarginLayoutParams主要就是增加了上下左右4种外间距。在构造方法中，先是获取了margin属性；如果该值不合法，就获取horizontalMargin；如果该值不合法，再去获取leftMargin和rightMargin属性（verticalMargin、topMargin和bottomMargin同理）。我们可以据此总结出这几种属性的优先级

margin > horizontalMargin和verticalMargin > leftMargin和RightMargin、topMargin和bottomMargin

属性覆盖问题
优先级更高的属性会覆盖掉优先级较低的属性。此外，还要注意一下这几种属性上的注释

Call {@link ViewGroup#setLayoutParams(LayoutParams)} after reassigning a new value

LayoutParams与View如何建立联系

在XML中定义View
在Java代码中直接生成View对应的实例对象

addView

//ViewGroup.java


/**
 * 重载方法1：添加一个子View
 * 如果这个子View还没有LayoutParams，就为子View设置当前ViewGroup默认的LayoutParams
 */
public void addView(View child) {


    addView(child, -1);
}

/**
 * 重载方法2：在指定位置添加一个子View
 * 如果这个子View还没有LayoutParams，就为子View设置当前ViewGroup默认的LayoutParams
 * @param index View将在ViewGroup中被添加的位置（-1代表添加到末尾）
 */
public void addView(View child, int index) {


    if (child == null) {


        throw new IllegalArgumentException("Cannot add a null child view to a ViewGroup");
    }
    LayoutParams params = child.getLayoutParams();
    if (params == null) {


        params = generateDefaultLayoutParams();// 生成当前ViewGroup默认的LayoutParams
        if (params == null) {


            throw new IllegalArgumentException("generateDefaultLayoutParams() cannot return null");
        }
    }
    addView(child, index, params);
}

/**
 * 重载方法3：添加一个子View
 * 使用当前ViewGroup默认的LayoutParams，并以传入参数作为LayoutParams的width和height
 */
public void addView(View child, int width, int height) {


    final LayoutParams params = generateDefaultLayoutParams();  // 生成当前ViewGroup默认的LayoutParams
    params.width = width;
    params.height = height;
    addView(child, -1, params);
}

/**
 * 重载方法4：添加一个子View，并使用传入的LayoutParams
 */
@Override
public void addView(View child, LayoutParams params) {


    addView(child, -1, params);
}

/**
 * 重载方法4：在指定位置添加一个子View，并使用传入的LayoutParams
 */
public void addView(View child, int index, LayoutParams params) {


    if (child == null) {


        throw new IllegalArgumentException("Cannot add a null child view to a ViewGroup");
    }

    // addViewInner() will call child.requestLayout() when setting the new LayoutParams
    // therefore, we call requestLayout() on ourselves before, so that the child's request
    // will be blocked at our level
    requestLayout();
    invalidate(true);
    addViewInner(child, index, params, false);
}

private void addViewInner(View child, int index, LayoutParams params,
        boolean preventRequestLayout) {


    .....
    if (mTransition != null) {


        mTransition.addChild(this, child);
    }

    if (!checkLayoutParams(params)) {

     // ① 检查传入的LayoutParams是否合法
        params = generateLayoutParams(params); // 如果传入的LayoutParams不合法，将进行转化操作
    }

    if (preventRequestLayout) {

     // ② 是否需要阻止重新执行布局流程
        child.mLayoutParams = params; // 这不会引起子View重新布局（onMeasure->onLayout->onDraw）
    } else {


        child.setLayoutParams(params); // 这会引起子View重新布局（onMeasure->onLayout->onDraw）
    }

    if (index < 0) {


        index = mChildrenCount;
    }

    addInArray(child, index);

    // tell our children
    if (preventRequestLayout) {


        child.assignParent(this);
    } else {


        child.mParent = this;
    }
    .....
}

自定义LayoutParams

1.创建自定义属性

<resources>
    <declare-styleable name="xxxViewGroup_Layout">
        <!-- 自定义的属性 -->
        <attr name="layout_simple_attr" format="integer"/>
        <!-- 使用系统预置的属性 -->
        <attr name="android:layout_gravity"/>
    </declare-styleable>
</resources>

2.继承MarginLayoutParams

public static class LayoutParams extends ViewGroup.MarginLayoutParams {


    public int simpleAttr;
    public int gravity;

    public LayoutParams(Context c, AttributeSet attrs) {


        super(c, attrs);
        // 解析布局属性
        TypedArray typedArray = c.obtainStyledAttributes(attrs, R.styleable.SimpleViewGroup_Layout);
        simpleAttr = typedArray.getInteger(R.styleable.SimpleViewGroup_Layout_layout_simple_attr, 0);
        gravity=typedArray.getInteger(R.styleable.SimpleViewGroup_Layout_android_layout_gravity, -1);

        typedArray.recycle();//释放资源
    }

    public LayoutParams(int width, int height) {


        super(width, height);
    }

    public LayoutParams(MarginLayoutParams source) {


        super(source);
    }

    public LayoutParams(ViewGroup.LayoutParams source) {


        super(source);
    }
}

3.重写几个从ViewGroup中继承来的与LayoutParams相关的方法

// 检查LayoutParams是否合法
@Override
protected boolean checkLayoutParams(ViewGroup.LayoutParams p) {


    return p instanceof SimpleViewGroup.LayoutParams;
}

// 生成默认的LayoutParams
@Override
protected ViewGroup.LayoutParams generateDefaultLayoutParams() {


    return new SimpleViewGroup.LayoutParams(LayoutParams.MATCH_PARENT, LayoutParams.WRAP_CONTENT);
}

// 对传入的LayoutParams进行转化
@Override
protected ViewGroup.LayoutParams generateLayoutParams(ViewGroup.LayoutParams p) {


    return new SimpleViewGroup.LayoutParams(p);
}

// 对传入的LayoutParams进行转化
@Override
public ViewGroup.LayoutParams generateLayoutParams(AttributeSet attrs) {


    return new SimpleViewGroup.LayoutParams(getContext(), attrs);
}

LayoutParams常见的子类

在为View设置LayoutParams的时候需要根据它的父容器选择对应的LayoutParams，否则结果可能与预期不一致，这里简单罗列一些常见的LayoutParams子类：

ViewGroup.MarginLayoutParams
FrameLayout.LayoutParams
LinearLayout.LayoutParams
RelativeLayout.LayoutParams
RecyclerView.LayoutParams
GridLayoutManager.LayoutParams
StaggeredGridLayoutManager.LayoutParams
ViewPager.LayoutParams
WindowManager.LayoutParams

MeasureSpec

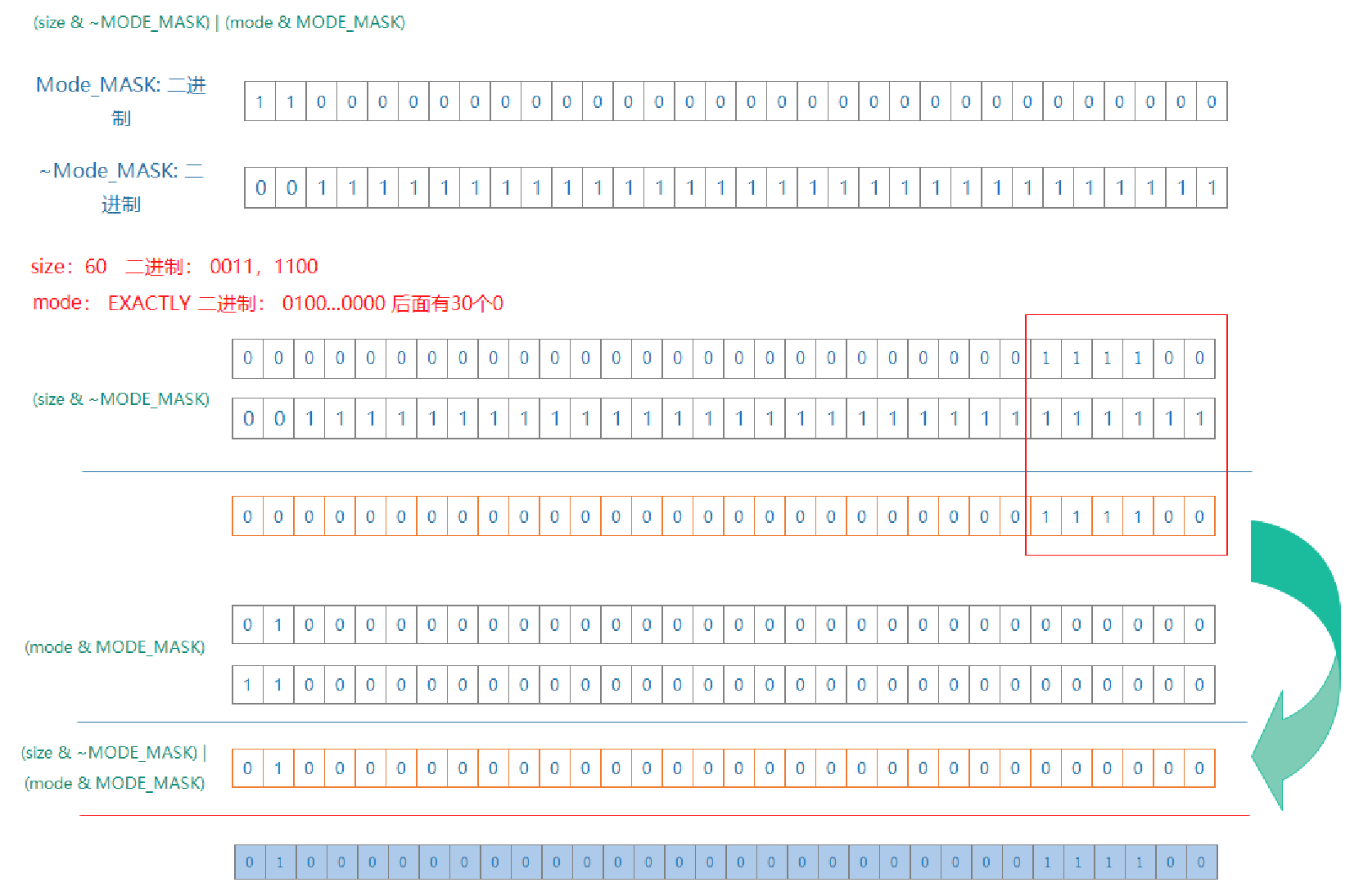

MeasureSpec是View中的内部类，基本都是二进制运算。由于int是32位的，用高两位表示mode，低30位表示size，MODE_SHIFT = 30的作用是移位

UNSPECIFIED：不对View大小做限制，系统使用
EXACTLY：确切的大小，如：100dp
AT_MOST：大小不可超过某数值，如：matchParent, 最大不能超过你爸爸

定义

在这里插入图片描述

测量规格,封装了父容器对 view 的布局上的限制，内部提供了宽高的信息（ SpecMode 、 SpecSize ），SpecSize是指在某种SpecMode下的参考尺寸，其中SpecMode 有如下三种：

UNSPECIFIED
父控件不对你有任何限制，你想要多大给你多大，想上天就上天。这种情况一般用于系统内部，表示一种测量状态。（这个模式主要用于系统内部多次Measure的情形，并不是真的说你想要多大最后就真有多大）
EXACTLY
父控件已经知道你所需的精确大小，你的最终大小应该就是这么大。
AT_MOST
你的大小不能大于父控件给你指定的size，但具体是多少，得看你自己的实现。

在这里插入图片描述

MeasureSpec的意义

通过将 SpecMode 和 SpecSize 打包成一个 int 值可以避免过多的对象内存分配，为了方便操作，其提供了打包 / 解包方法

MeasureSpec值的确定

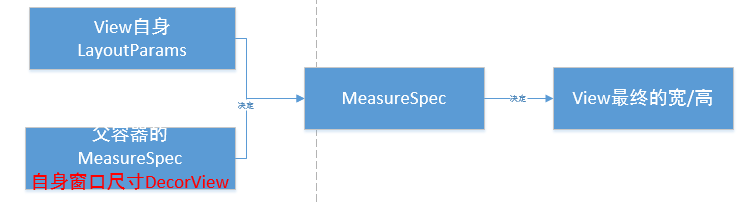

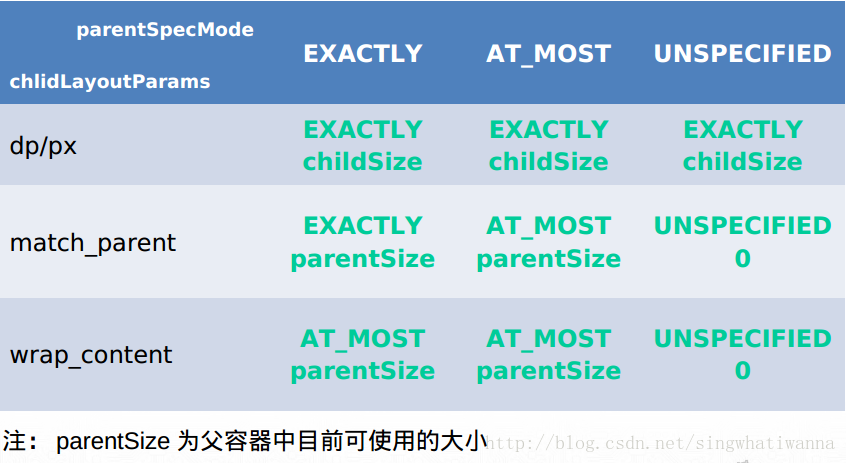

MeasureSpec值到底是如何计算得来的呢?
在这里插入图片描述

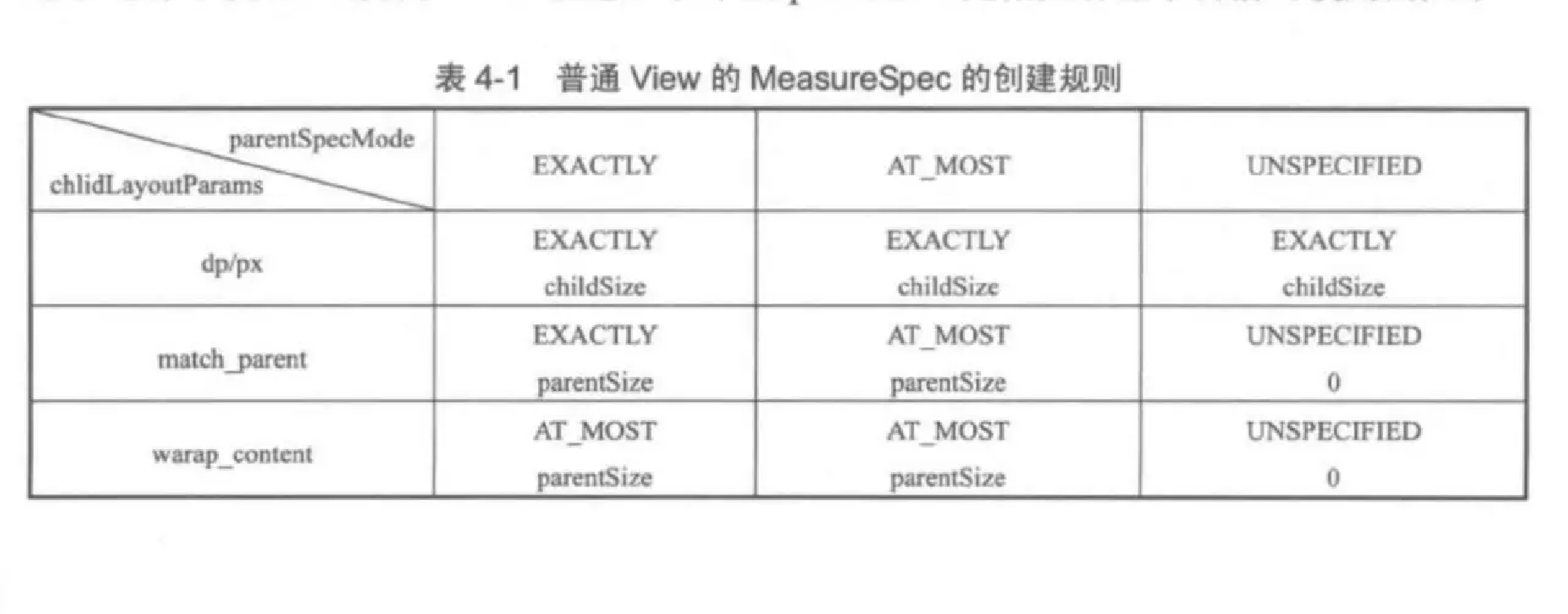

子View的MeasureSpec值是根据子View的布局参数（LayoutParams）和父容器的MeasureSpec值计算得来的，具体计算逻辑封装在getChildMeasureSpec()里

  /**
     *
     * 目标是将父控件的测量规格和child view的布局参数LayoutParams相结合，得到一个
     * 最可能符合条件的child view的测量规格。

     * @param spec 父控件的测量规格
     * @param padding 父控件里已经占用的大小
     * @param childDimension child view布局LayoutParams里的尺寸
     * @return child view 的测量规格
     */
    public static int getChildMeasureSpec(int spec, int padding, int childDimension) {


        int specMode = MeasureSpec.getMode(spec); //父控件的测量模式
        int specSize = MeasureSpec.getSize(spec); //父控件的测量大小

        int size = Math.max(0, specSize - padding);

        int resultSize = 0;
        int resultMode = 0;

        switch (specMode) {


        // 当父控件的测量模式 是 精确模式，也就是有精确的尺寸了
        case MeasureSpec.EXACTLY:
            //如果child的布局参数有固定值，比如"layout_width" = "100dp"
            //那么显然child的测量规格也可以确定下来了，测量大小就是100dp，测量模式也是EXACTLY
            if (childDimension >= 0) {


                resultSize = childDimension;
                resultMode = MeasureSpec.EXACTLY;
            }

            //如果child的布局参数是"match_parent"，也就是想要占满父控件
            //而此时父控件是精确模式，也就是能确定自己的尺寸了，那child也能确定自己大小了
            else if (childDimension == LayoutParams.MATCH_PARENT) {


                resultSize = size;
                resultMode = MeasureSpec.EXACTLY;
            }
            //如果child的布局参数是"wrap_content"，也就是想要根据自己的逻辑决定自己大小，
            //比如TextView根据设置的字符串大小来决定自己的大小
            //那就自己决定呗，不过你的大小肯定不能大于父控件的大小嘛
            //所以测量模式就是AT_MOST，测量大小就是父控件的size
            else if (childDimension == LayoutParams.WRAP_CONTENT) {


                resultSize = size;
                resultMode = MeasureSpec.AT_MOST;
            }
            break;

        // 当父控件的测量模式 是 最大模式，也就是说父控件自己还不知道自己的尺寸，但是大小不能超过size
        case MeasureSpec.AT_MOST:
            //同样的，既然child能确定自己大小，尽管父控件自己还不知道自己大小，也优先满足孩子的需求
            if (childDimension >= 0) {


                resultSize = childDimension;
                resultMode = MeasureSpec.EXACTLY;
            }
            //child想要和父控件一样大，但父控件自己也不确定自己大小，所以child也无法确定自己大小
            //但同样的，child的尺寸上限也是父控件的尺寸上限size
            else if (childDimension == LayoutParams.MATCH_PARENT) {


                resultSize = size;
                resultMode = MeasureSpec.AT_MOST;
            }
            //child想要根据自己逻辑决定大小，那就自己决定呗
            else if (childDimension == LayoutParams.WRAP_CONTENT) {


                resultSize = size;
                resultMode = MeasureSpec.AT_MOST;
            }
            break;

        // Parent asked to see how big we want to be
        case MeasureSpec.UNSPECIFIED:
            if (childDimension >= 0) {


                // Child wants a specific size... let him have it
                resultSize = childDimension;
                resultMode = MeasureSpec.EXACTLY;
            } else if (childDimension == LayoutParams.MATCH_PARENT) {


                // Child wants to be our size... find out how big it should
                // be
                resultSize = 0;
                resultMode = MeasureSpec.UNSPECIFIED;
            } else if (childDimension == LayoutParams.WRAP_CONTENT) {


                // Child wants to determine its own size.... find out how
                // big it should be
                resultSize = 0;
                resultMode = MeasureSpec.UNSPECIFIED;
            }
            break;
        }
        return MeasureSpec.makeMeasureSpec(resultSize, resultMode);
    }

在这里插入图片描述

针对上表，这里再做一下具体的说明

对于应用层 View ，其 MeasureSpec 由父容器的 MeasureSpec 和自身的 LayoutParams 来共同决定
对于不同的父容器和view本身不同的LayoutParams，view就可以有多种MeasureSpec。
1. 当view采用固定宽高的时候，不管父容器的MeasureSpec是什么，view的MeasureSpec都是精确模式并且其大小遵循Layoutparams中的大小；
2. 当view的宽高是match_parent时，这个时候如果父容器的模式是精准模式，那么view也是精准模式并且其大小是父容器的剩余空间，如果父容器是最大模式，那么view也是最大模式并且其大小不会超过父容器的剩余空间；
3. 当view的宽高是wrap_content时，不管父容器的模式是精准还是最大化，view的模式总是最大化并且大小不能超过父容器的剩余空间。
4. Unspecified模式，这个模式主要用于系统内部多次measure的情况下，一般来说，我们不需要关注此模式(这里注意自定义View放到ScrollView的情况需要处理)。

getChildMeasureSpec()计算出来的MeasureSpec 是一个理论参考值，具体要等子View进行measure过程测量完成后自己的大小才能确定。
getChildMeasureSpec()的第二个参数padding表示当前View的padding，所以计算子View的大小时要减去相应的padding表示的数值。

MeasureSpec.UNSPECIFIED在什么场景使用？

MesureSpec.UNSPECIFIED

这个模式什么时候会遇到？
遇到后怎么处理？
有什么注意事项？

UNSPECIFID，就是未指定的意思，在这个模式下父控件不会干涉子 View 想要多大的尺寸。
那么，这个模式什么时候会onMeasure() 里遇到呢？其实是取决于它的父容器。

就拿最常用的 RecyclerView 做例子，在 Item 进行 measure() 时，如果列表可滚动，并且 Item 的宽或高设置了 wrap_content 的话，那么接下来，itemView 的 onMeasure( )方法的测量模式就会变成 MeasureSpec.UNSPECIFIED。
我们不妨打开 RecyclerView 源码，会在 getChildMeasureSpec() 方法里看到这么一句注释：
MATCH_PARENT can’t be applied since we can scroll in this dimension, wrap instead using UNSPECIFIED.

它想表达的是：在可滚动的ViewGroup中，不应该限制 Item 的尺寸（如果是水平滚动，就不限制宽度），为什么呢？因为是可以滚动的，不管 Item 有多宽，有多高，通过滚动也一样能看到滚动前被遮挡的部分。

有同学可能会有疑问：我设置 wrap_content，在 onMeasure() 中应该收到的是 AT_MOST 才对啊，为什么要强制变成 UNSPECIFIED？

这是因为考虑到 Item 的尺寸有可能超出这个可滚动的 ViewGroup 的尺寸，而在 AT_MOST 模式下，你的尺寸不能超出你所在的 ViewGroup 的尺寸，最多只能等于，所以用 UNSPECIFIED会更合适，这个模式下你想要多大就多大。

那么，我们在自定义 View 的时候，在测量时发现是 UNSPECIFIED 模式时，应该怎么做呢？

这个就比较自由了，既然尺寸由自己决定，那么我可以写死为 50，也可以固定为 200。但还是建议结合实际需求来定义咯。

比如 ImageView，它的做法就是：有设置图片内容(drawable)的话，会直接使用这个 drawable 的尺寸，但不会超过指定的 MaxWidth 或 MaxHeight，没有内容的话就是 0。而 TextView 处理 UNSPECIFIED 的方式，和 AT_MOST 是一样的。

当然了，这些尺寸都不一定等于最后 layout 出来的尺寸，因为最后决定子 View 位置和大小的，是在 onLayout() 方法中，在这里你完全可以无视这些尺寸，去 layout()成自己想要的样子。不过，一般不会这么做。

item高度无效？

ViewPager，RecyclerView、ListView创建item时都有这个问题，即item布局文件中设置了高度值后无效。
原因：
inflate只有root参数设置了item的父布局并且attachToRoot参数设置为false,才会将item设置的布局参数设置进去。
错误写法：

View view = LayoutInflater.from(mContext).inflate(R.layout.linear_item, null);

正确写法：

View view = LayoutInflater.from(mContext).inflate(R.layout.linear_item, container, false);

注意：所有的适配器类型的View(ViewPager，RecyclerView、ListView)创建item时都用这种写法，那

View view = LayoutInflater.from(mContext).inflate(R.layout.linear_item, null);

这种写法什么时候使用？系统创建DecorView时使用，DecorView是根布局，它没有父布局，所以root参数设置为null。

ViewPager设置wrap_content无效

问题描述：
开发中ViewPager设置高度为wrap_content，然后在ItemView中固定高度，发现ViewPager并不能自适应调整高度，总是会占满可以用的布局，效果和match_parent一样。

问题分析：
查看ViewPager的源码

//ViewPager.java

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {


        // For simple implementation, our internal size is always 0.
        // We depend on the container to specify the layout size of
        // our view.  We can't really know what it is since we will be
        // adding and removing different arbitrary views and do not
        // want the layout to change as this happens.
        setMeasuredDimension(getDefaultSize(0, widthMeasureSpec),
                getDefaultSize(0, heightMeasureSpec));

        final int measuredWidth = getMeasuredWidth();
        final int maxGutterSize = measuredWidth / 10;
        mGutterSize = Math.min(maxGutterSize, mDefaultGutterSize);

		...

	}

从注释可以看到，ViewPager设置自己默认的size都是0，然后优先用父布局传过来的宽高，完全不考虑子view的属性，因为子View可以被动态的添加或删除，ViewPager希望此时不要改变自己的布局。

因此ViewPager的onMeasure()是不会进行测量子View的高度的，ViewPager设置的wrap_content自然无效。如果ViewPager设置了wrap_content，那么ViewPager的父布局在调用getChildMeasureSpec()计算ViewPager的MeasureSpec时得出的结果是：size=自己的size，mode=AT_MOST(假设ViewPager的父布局是固定大小)，而ViewPager的onMeasure()方法直接根据父布局传递过来的heightMeasureSpec设置自己的高度，没有进行任何测量操作，因此ViewPager的size就是父布局的size。

根本原因就是：ViewPager的设计者设计ViewPager的目标就是针对整个页面的滑动切换进行设计的(从ViewPager的命名就可以看出)，并不是用于banner滚动这种场景的，ViewPager设置wrap_content无效是使用场景不适合的原因，不是源码的bug，所以我们使用时想让ViewPager自适应子View的高度，需要进行处理。

问题解决方案：
从问题分析可以知道，要限制ViewPager的高度，不能靠ViewPager自身的wrap_content实现，可以设置固定高度值，也可以通过外部加一个父布局来限制高度，当然，如果非要使用wrap_content来自适应子View高度的话，可以重写onMeasure方法：

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {



        int height = 0;
        Log.d(TAG, "onMeasure: getChildCount: " + getChildCount());
        //遍历所有的子View，用传递过来的MeasureSpec以及子View的LayoutParams测量子View的高度，采用最高的子View的高度
        for (int i = 0; i < getChildCount(); i++) {


            View child = getChildAt(i);

            //child.measure(widthMeasureSpec, MeasureSpec.makeMeasureSpec(0,MeasureSpec.UNSPECIFIED));//错误的解决方法

            ViewGroup.LayoutParams lp = child.getLayoutParams();
            int childWidthSpec = getChildMeasureSpec(widthMeasureSpec, 0, lp.width);
            int childHightSpec = getChildMeasureSpec(heightMeasureSpec, 0, lp.height);
            child.measure(childWidthSpec, childHightSpec);

            int h = child.getMeasuredHeight();
            if (h > height) {

    //采用最高的子View的高度
                height = h;
            }
            Log.d(TAG, "onMeasure: " + h + " height: " + height);
        }
        //测量出孩子的高度后用这个高度计算自己的heightMeasureSpec
        heightMeasureSpec = MeasureSpec.makeMeasureSpec(height, MeasureSpec.EXACTLY);
        //这样调用super.onMeasure(widthMeasureSpec, heightMeasureSpec);之后ViewPager设置的高度就是自己子View的高度，而不是父容器的高度
        super.onMeasure(widthMeasureSpec, heightMeasureSpec);

    }

FlowLayout流式布局

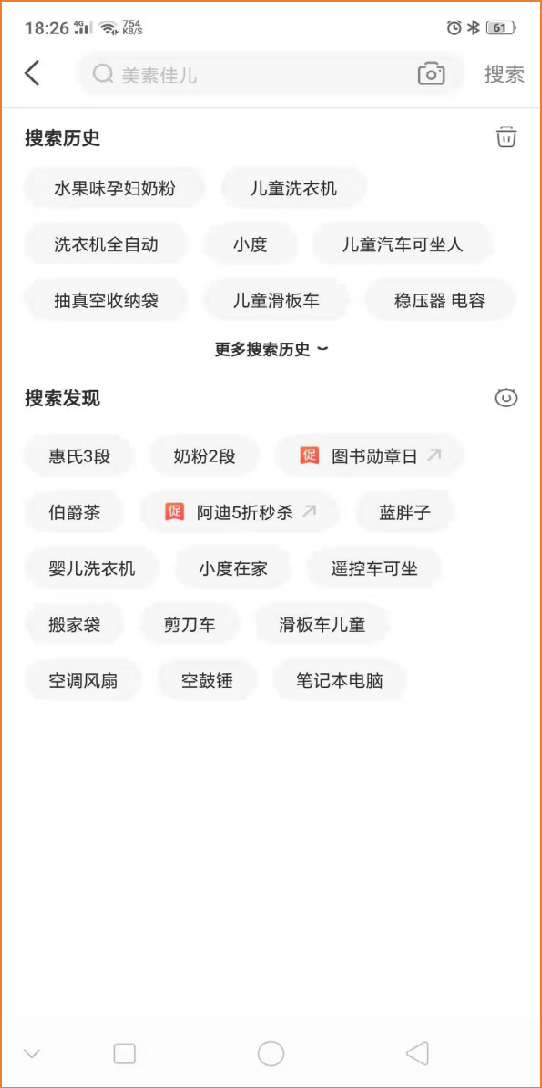

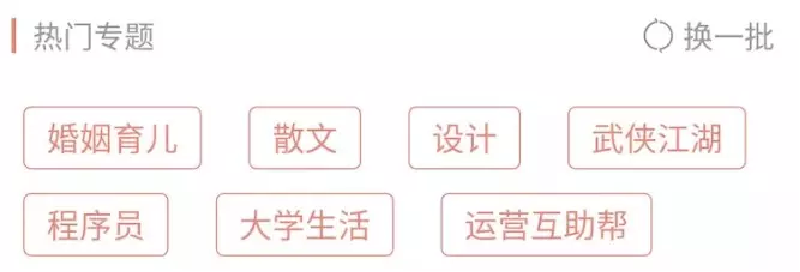

FlowLayout，流式布局，这个概念在移动端或者前端开发中很常见，特别是在多标签的展示中，往往起到了关键的作用。然而Android 官方，并没有为开发者提供这样一个布局。
在这里插入图片描述

流式布局项目实战

总体思路：先测量孩子，再测量自己。
绝大多数Layout都是先测量孩子，所有孩子的大小都测量完了，自己的大小也就确定了。但ViewPager例外，ViewPager是先测量自己的大小(setMeasuredDimension方法)，然后再测量孩子的大小。

整体代码框架如下：
在这里插入图片描述
难点是childView的widthMeasureSpec和heightMeasureSpec两个参数怎么正确计算，并不能直接把自己的这两个参数直接给childView，以及自己的width和height怎么计算。

完成后的代码如下：

    //度量
    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {


        //这里尽量不要创建对象，会有内存抖动
        clearMeasureParams();//onMeasure()可能会调用多次，所以要在这里清空测量过程中保存的数据

        //先度量孩子
        int childCount = getChildCount();
        int paddingLeft = getPaddingLeft();
        int paddingRight = getPaddingRight();
        int paddingTop = getPaddingTop();
        int paddingBottom = getPaddingBottom();

        int selfWidth = MeasureSpec.getSize(widthMeasureSpec);  //ViewGroup解析的父亲给我的宽度
        int selfHeight = MeasureSpec.getSize(heightMeasureSpec); // ViewGroup解析的父亲给我的高度

        List<View> lineViews = new ArrayList<>(); //保存一行中的所有的view
        int lineWidthUsed = 0; //记录这行已经使用了多宽的size
        int lineHeight = 0; // 一行的行高

        int parentNeededWidth = 0;  // measure过程中，子View要求的父ViewGroup的宽
        int parentNeededHeight = 0; // measure过程中，子View要求的父ViewGroup的高

        for (int i = 0; i < childCount; i++) {


            View childView = getChildAt(i);

            LayoutParams childLP = childView.getLayoutParams();
            if (childView.getVisibility() != View.GONE) {


                //将layoutParams转变成为 measureSpec
                int childWidthMeasureSpec = getChildMeasureSpec(widthMeasureSpec, paddingLeft + paddingRight,
                        childLP.width);
                int childHeightMeasureSpec = getChildMeasureSpec(heightMeasureSpec, paddingTop + paddingBottom,
                        childLP.height);
                childView.measure(childWidthMeasureSpec, childHeightMeasureSpec);

                //子view测量完成后，获取子view的度量宽高
                int childMesauredWidth = childView.getMeasuredWidth();
                int childMeasuredHeight = childView.getMeasuredHeight();

                //如果需要换行
                if (childMesauredWidth + lineWidthUsed + mHorizontalSpacing > selfWidth) {



                    //一旦换行，我们就可以判断当前行需要的宽和高了，所以此时要记录下来
                    allLines.add(lineViews);
                    lineHeights.add(lineHeight);

                    parentNeededHeight = parentNeededHeight + lineHeight + mVerticalSpacing;
                    parentNeededWidth = Math.max(parentNeededWidth, lineWidthUsed + mHorizontalSpacing);

                    lineViews = new ArrayList<>();
                    lineWidthUsed = 0;
                    lineHeight = 0;
                }
                // view 是分行layout的，所以要记录每一行有哪些view，这样可以方便layout布局
                lineViews.add(childView);
                //每行都会有自己的宽和高
                lineWidthUsed = lineWidthUsed + childMesauredWidth + mHorizontalSpacing;
                lineHeight = Math.max(lineHeight, childMeasuredHeight);

                //处理最后一行数据
                if (i == childCount - 1) {


                    allLines.add(lineViews);
                    lineHeights.add(lineHeight);
                    parentNeededHeight = parentNeededHeight + lineHeight + mVerticalSpacing;
                    parentNeededWidth = Math.max(parentNeededWidth, lineWidthUsed + mHorizontalSpacing);
                }

            }
        }



        //再度量自己,保存
        //根据子View的度量结果，来重新度量自己ViewGroup
        // 作为一个ViewGroup，它自己也是一个View,它的大小也需要根据它的父亲给它提供的宽高来度量
        int widthMode = MeasureSpec.getMode(widthMeasureSpec);
        int heightMode = MeasureSpec.getMode(heightMeasureSpec);

        int realWidth = (widthMode == MeasureSpec.EXACTLY) ? selfWidth: parentNeededWidth;
        int realHeight = (heightMode == MeasureSpec.EXACTLY) ?selfHeight: parentNeededHeight;
        setMeasuredDimension(realWidth, realHeight);
    }

FlexboxLayout

https://www.jianshu.com/p/0723ff4123e1

FrameLayout

LinearLayout

常见面试题

LayoutParams 是什么？与MeasureSpec有关系吗？

对于DecorView，它的ViewMeasureSpec是由自己的LayoutParams决定的(因为屏幕的尺寸是已知的)
如果LayoutParams是Match_parent，那么是MeasureSpec.EXACTLY
如果LayoutParams是具体的dp，那么是MeasureSpec.EXACTLY
如果LayoutParams是wrap_content，那么是MeasureSpec.AT_MOST
对于普通View，View的MeasureSpec是由父View传递来的MeasureSpec和自己的LayoutParams决定的
在这里插入图片描述

MeasureSpec 是什么？

MeasureSpec是View中的内部类，基本都是二进制运算。由于int是32位的，用高两位表示mode，低30位表示size，MODE_SHIFT = 30的作用是移位。

UNSPECIFIED：不对View大小做限制，系统使用
EXACTLY：确切的大小，如：100dp
AT_MOST：大小不可超过某数值，如：matchParent, 最大不能超过你爸爸

MeasureSpecs 创建规则

在这里插入图片描述

为什么要measure？

开发人员在绘制UI的时候，基本都是通过XML布局文件的方式来配置UI，而每个View必须要设置的两个属性就是layout_width和layout_height，这两个属性代表着当前View的尺寸。
所以这两个属性的值是必须要指定的，这两个属性的取值只能为三种类型：
1、固定的大小，比如100dp。
2、刚好包裹其中的内容，wrap_content。
3、想要和父布局一样大，match_parent。
比如：

android:layout_width="10dp"
android:layout_width="match_parent"
android:layout_width="wrap_content"

试想一下，那如果这些属性只允许设置固定的大小，那么每个View的尺寸在绘制的时候就已经确定了，所以不需要measure过程。但是由于需要满足自适应尺寸的机制(wrap_content，match_parent)，所以需要一个measure过程，measure过程就是把wrap_content和match_parent变为具体的尺寸数值的过程。只有通过measure过程，才能计算出View的大小数据，后面才能根据这些数据进行正确的布局和绘制。

getMeasureWidth与getWidth的区别

getMeasuredWidth：

    /**
     * Like {@link #getMeasuredWidthAndState()}, but only returns the
     * raw width component (that is the result is masked by
     * {@link #MEASURED_SIZE_MASK}).
     *
     * @return The raw measured width of this view.
     */
    public final int getMeasuredWidth() {


        return mMeasuredWidth & MEASURED_SIZE_MASK;
    }

在measure()过程结束后就可以获取到对应的值;
mMeasuredWidth是通过setMeasuredDimension()方法来进行设置的.

getWidth：

    /**
     * Return the width of your view.
     *
     * @return The width of your view, in pixels.
     */
    public final int getWidth() {


        return mRight - mLeft;
    }

在layout()过程结束后才能获取到;
是通过视图右边的坐标减去视图左边的坐标计算出来的.

为什么onMeasure 、onLayout 、onDraw会调用多次

先看下View的层次结构图：
在这里插入图片描述
View的onMeasure 方法是由父布局来调用的(父布局的onMeasure方法会调用child.measure进行子View的测量，measure方法会调用onMeasure)，所以具体调用次数由父布局的onMeasure方法的测量算法决定，以FrameLayout为例：
FrameLayout的onMeasure方法会调用measureChildWithMargins()方法进行子View的测量，测量完成之后调用setMeasuredDimension()设置自己的大小，然后还会再次获取mMatchParentChildren里面的所有子View，调用child.measure再测量一次。
