matplotlib学习（一） —— 绘制折线图、直方图、散点图、堆叠图和饼图

matplotlib包含了很多数据可视化的模块，每个模块包含了很多绘图使用的API，可参考[matplotlib官网]，(https://matplotlib.org/index.html)首先使用pyplot模块来进行简单的绘制。

一、绘制折线图

首先了解一下pyplot.plot()函数的API定义：

matplotlib.pyplot.plot(*args, scalex=True, scaley=True, data=None, **kwargs)[source]

从这里开始：

import matplotlib.pyplot as plt

x = [1,2,3]
y = [5,7,4]

x2 = [1,2,3]
y2 = [10,14,12]

接着画出线条：

plt.plot(x, y, label="First Line")
plt.plot(x2, y2, label="Second Line")

设置坐标轴名称、图形名称、设置标签并显示绘图结果：

plt.xlabel("Plot Number")
plt.ylabel("Important var")
plt.title("Interesting Graph")
plt.legend()
plt.show()

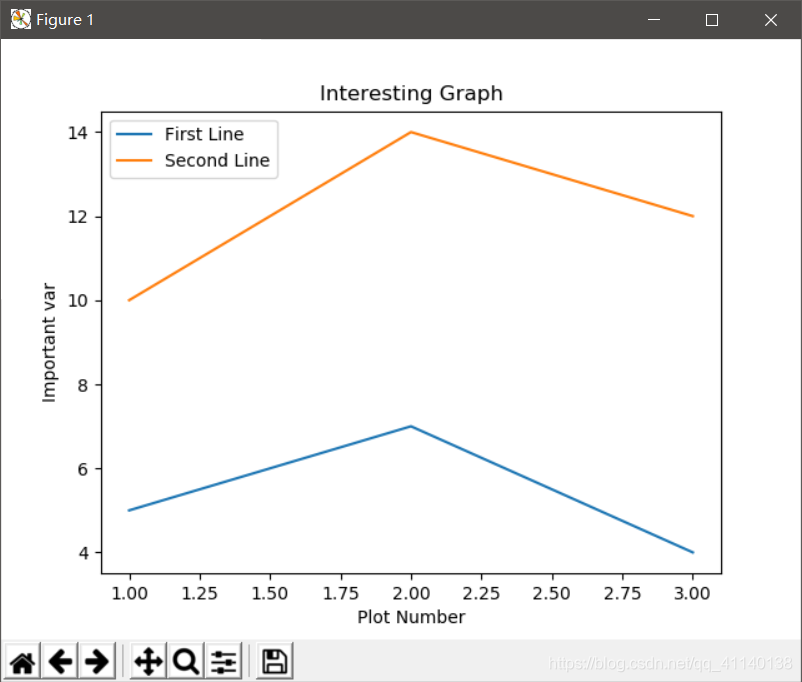

在上面的代码中，我们使用了xlabel和ylabel来设置x、y坐标轴的名称，使用plt.title创建标题，使用plt.legend()生成默认图例，结果如下：

二、绘制直方图

绘制直方图，我们使用hist()函数，首先了解一下matplotlib.pyplot.hist()函数的API定义：

matplotlib.pyplot.hist(x, bins=None, range=None, density=None, weights=None, cumulative=False,
	bottom=None, histtype='bar', align='mid', orientation='vertical', rwidth=None, log=False,
	color=None, label=None, stacked=False, normed=None, *, data=None, **kwargs)

比较常用的几个参数及其使用方法如下：

argument	description
x	一个数组，表示了每一个对象的数值大小
label	字符串类型，表示绘图的标签
bins	一个表示容器的列表，如[1,2,3,4]包含[1，2), [2,3), [3,4]
density	bool类型，为True时表示将统计结果归一化，及所有bin的纵坐标和为1
bottom	x轴的参考位置，默认值为0，如x轴可以放在y=1的位置
align	默认值为"mid"表示“棒”在bin中的位置，还可取"left",“right”
orientation	默认为"vertical"，表示竖直放置，还可以取"horizontal"
log	默认值为False，若为True，则将过滤掉空的bin
color	表示绘图的颜色，可使用""#ffffff 格式，也可以使用"lightblue"的格式
rwidth	表示条形图的宽度，默认为None，若设置为0.8，则条形图宽度为bin的0.8倍
histtype	默认为bar，表示直方图，还可以取"step"和stepfilled"

我们画一个人口年龄分布的直方图：

# 绘制直方图
import matplotlib.pyplot as plt

population_age = [22,55,62,45,21,22,34,42,42,4,99,102,110,
	120,121,122,130,111,115,112,80,75,65,54,44,43,42,48]

bins = [10*i for i in range(14)]

plt.hist(population_age, bins,bottom=0, density=True, histtype="bar", align="mid",
	 log=True, orientation="vertical", color="lightblue", label="bar")

plt.xlabel("age")
plt.ylabel("amount")
plt.title("Age and Population")
plt.legend()
plt.show()

产生的图标为：

此外，我们还可以直接使用 pyplot.bar() 函数来绘制直方图：
先看看pyplot.bar()的API定义：

matplotlib.pyplot.bar(x, height, width=0.8, bottom=None, *,
	align='center', data=None, **kwargs)

x 为横坐标，height 表示横坐标对应的取值
align 有"center"和"edge"两种取值，
color 为填充颜色，edgecolor 为边框颜色

举个栗子：

import matplotlib.pyplot as plt

x1 = [1,3,5,7,9]
height1 = [5,2,7,6,8]

x2 = [2,4,6,8,10]
height2 = [8,6,7,2,4]

plt.bar(x1, height1, label="Example One", color="lightgreen",edgecolor="black", width=0.8, align="center")
plt.bar(x2, height2, label="Example Two", color="lightblue", edgecolor="black", width=0.8, align="center")

plt.xlabel("x coordinate")
plt.ylabel("y coordinate")
plt.title("Epic Graph")
plt.legend()
plt.show()

得到下图：

三、绘制散点图

接下来，我们使用 pyplot.scatter() 绘制散点图，下面是API定义：

matplotlib.pyplot.scatter(x, y, s=None, c=None, marker=None, cmap=None, norm=None,
	vmin=None, vmax=None, alpha=None, linewidths=None, verts=None, edgecolors=None,
	*, plotnonfinite=False, data=None, **kwargs)

常用参数描述：

arguments	description
x, y	列表类型，表示点的x, y坐标
s	绘制图标的大小size
color	填充图标marker的颜色
marker	图标样式，默认为”o“表示圆点，也可以使用其他的marker
linewidth	marker边缘的宽度，默认值为0
edgecolor	marker边缘edge的颜色

示例代码：

import matplotlib.pyplot as plt

x = [1,2,3,4,5,6,7,8,9]
y = [5,2,4,2,1,4,5,2,3]

plt.scatter(x, y, label="skitscat", color="#ffaaaa",
	s=100, marker="*", alpha=1.0, linewidth=0.1, edgecolor="r")

plt.xlabel("x")
plt.ylabel("y")
plt.title("Points")
plt.legend()
plt.show()

得到下图：

四、绘制堆叠图

堆叠图可以反应不同情况下，各个部分占整体的比例的变化情况。比如我们一天24小时的安排情况，下面我们使用 stackplot 绘制堆叠图。
还是先看函数 stackplot() 定义：

matplotlib.pyplot.stackplot(x, *args, labels=(), colors=None, baseline='zero', data=None, **kwargs)[source]

参数不多，含义如下：

arguments	description
x	横坐标，一维的列表类型
y	y可以由多个一维的列表构成，如y1, y2, y3…
labels	长度为N的字符串列表
colors	长度为N的字符串列表

下面绘制一个每天24小时安排的饼状图：

import matplotlib.pyplot as plt

days = [1, 2, 3, 4, 5]

sleeping = [7,8,6,11,7]
eatting  = [2,3,4,3,2]
working  = [7,8,7,2,2]
playing  = [8,5,7,8,13]

plt.stackplot(days, sleeping, eatting, working,
	playing, colors=["m", "c", "r", "k"],
	labels=["sleeping", "eatting", "working", "playing"])

plt.xlabel("day")
plt.ylabel("hours")
plt.title("Time")
plt.legend()
plt.show()

在上面的代码中，x 就是days，y 就是sleeping, eatting, working和playing，绘制结果如下：

五、绘制饼图

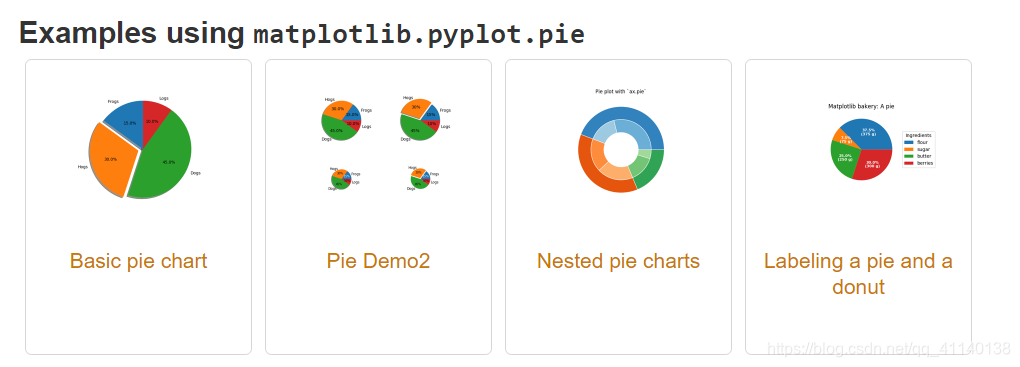

为了表示每个部分所占比例，我们可以使用饼图，在matplotlib中，可以使用 pyplot.pie() 绘制饼图，先看pie()定义：

matplotlib.pyplot.pie(x, explode=None, labels=None, colors=None, autopct=None,
	pctdistance=0.6, shadow=False, labeldistance=1.1, startangle=None, radius=None,
	counterclock=True, wedgeprops=None, textprops=None, center=(0, 0), frame=False,
	rotatelabels=False, *, data=None)

常用参数及其描述：

arguments	description
x	每个部分的数值（比例）
explode	N元组类型，表示每一个部分扇形的偏移位置
labels	由字符串组成的N元字符串
colors	有字符串组成的N元字符串
autopic	字符串类型，autopct="%1.1f%%"时显示比例
shadow	bool型，为True时绘制阴影
startangle	绘制饼图的起始角度，逆时针

举个栗子：

import matplotlib.pyplot as plt

factors = [15, 30, 45, 10]
labels = ["Frogs", "Hogs", "Dogs", "Logs"]

kwargs = dict(labels=labels,startangle=90,radius=0.8,
	shadow=True,explode=(0,0.1,0,0),autopct="%1.1f%%")

plt.pie(factors, **kwargs)

plt.title("Pie")
plt.show()

得到下图：

参考内容：matplotlib数据可视化
