在使用Axure rp9参考网实现进度条的过程中，发现有一个地方出了问题，自己也是找了好久才将错误修改正确的，下面记录一下这个过程，防止下次使用的时候再次犯这样的错误。
1.需要注意的地方
（1）进度条如何实现？
（2）进度百分比如何实现？
2.元件准备
从元件库中拖动一个矩形作为背景槽，命名为“background”大小设置为宽200*高20，一个按钮作为开始按钮，命名为“start”大小设置为宽100*高40，一个动态面板作为进度条，命名“panel”，为面板增加一个状态“state2”，设置相同的背景色，大小设置为宽1*高20，一个文本标签，命名“text”。
3.交互
（1）当我们鼠标点击“开始”，进度条开始变化，所以我们要为“开始”按钮添加“鼠标点击时”交互，设置“panel”尺寸，设置宽度为“background”宽度的1%，高度为“background”的高度。
这样设置完之后我们打开浏览器预览，点击“开始”，发现动态面板只发生了一点点变化，就是变成了“background”宽度的1%。
（2）进度百分比实现，为动态面板“尺寸改变时”添加交互，为“text”设置文本。
根据“ 进度 = 进度条的宽度 / 进度槽的宽度 % ”，转换成原型中的函数为：
[[ math.ceil ( 100 * LVAR1.width / LVAR2.width ) ]] %
math.ceil(x)函数为向上取整函数，返回大于或等于参数x，并且与之最接近的整数。
LVAR1.width是【进度条】的宽度，LVAR2.width是【进度槽】的宽度。两者相除后乘以100，再向上取整后得到百分比数制的整数数值部分，再添加“%”号组成百分比数制的文本。
做完上述步骤，浏览器预览，发现显示进度1%，进度条和进度百分比都没有变化。
因为动态面板没有变化，通过动态面板的的状态改变达到进度条增长的效果，所以设置动态面板为向后循环。

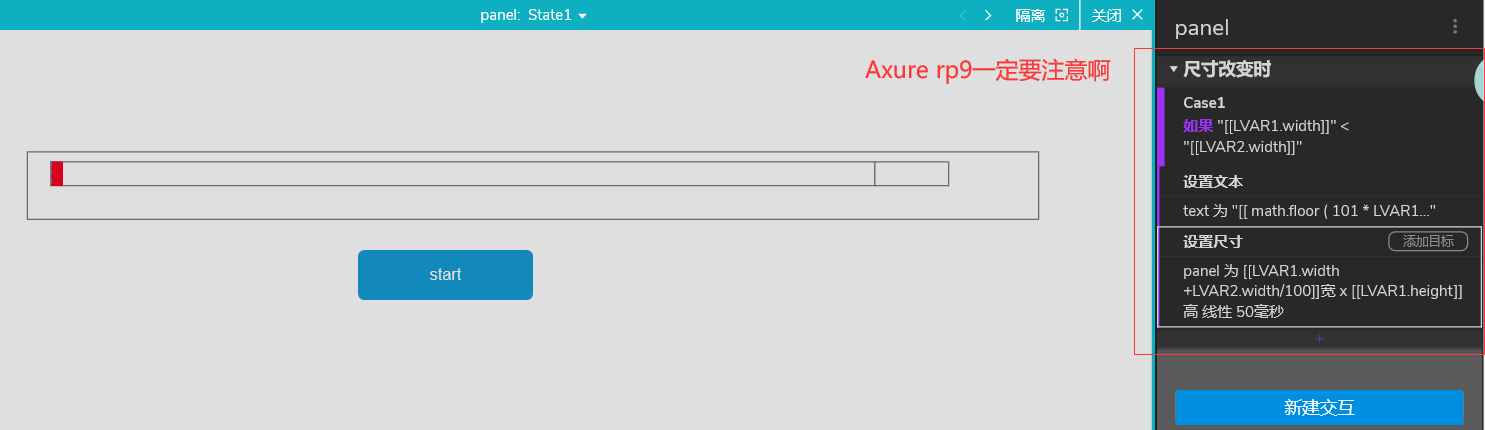

（3）为动态面板“状态改变时”，添加条件 if “[[LVAR1.width]]” < “[[LVAR2.width]]”，LVAR1.width是【进度条】的宽度，LVAR2.width是【进度槽】的宽度。【注意：“状态改变时”并不是再去创建一个交互，而是在动态面板“尺寸改变时”交互中添加，就是在这里被迷惑了】
（4）为动态面板设置尺寸，宽度为[[LVAR1.width+LVAR2.width/100]]，高度为[[LVAR1.height]]，设置动画为线性，时间50ms。
做完上述步骤，再按F5预览，发现已经出现了我们需要的效果。
源文件附有拖动显示百分比，比较简单，就不做详述了，下载后自己去看。
原型预览地址：https://i8v8py.axshare.com
源文件下载https://pan.baidu.com/s/1uhKZldBP6CYVlESdTDa6kQ 密码/tac6
