- 显示如何使用visualization_msgs / Marker消息将基本形状（立方体，球体，圆柱体，箭头）发送到rviz。
1.Intro
与其他显示不同，“标记显示”使您可以在rviz中可视化数据，而rviz不了解有关解释该数据的任何信息。 相反，原始对象是通过visualization_msgs / Marker消息发送到显示器的，该消息使您可以显示箭头，框，球和线之类的内容。
本教程将向您展示如何发送四个基本形状（盒子，球体，圆柱体和箭头）。 我们将创建一个程序，该程序每秒发送一个新标记，用不同的形状替换最后一个标记。
注意：rviz_visual_tools软件包为C ++用户提供了便利功能。
2.Create a Package
在开始之前，让我们在包路径中的某个位置创建一个名为using_markers的包：
catkin_create_pkg using_markers roscpp visualization_msgs
3.Sending Markers
3.1 The Code
将以下内容粘贴到src / basic_shapes.cpp中：
切换行号显示
30 #include <ros/ros.h>
31 #include <visualization_msgs/Marker.h>
32
33 int main( int argc, char** argv )
34 {
35 ros::init(argc, argv, "basic_shapes");
36 ros::NodeHandle n;
37 ros::Rate r(1);
38 ros::Publisher marker_pub = n.advertise<visualization_msgs::Marker>("visualization_marker", 1);
39
40 // Set our initial shape type to be a cube
41 uint32_t shape = visualization_msgs::Marker::CUBE;
42
43 while (ros::ok())
44 {
45 visualization_msgs::Marker marker;
46 // Set the frame ID and timestamp. See the TF tutorials for information on these.
47 marker.header.frame_id = "/my_frame";
48 marker.header.stamp = ros::Time::now();
49
50 // Set the namespace and id for this marker. This serves to create a unique ID
51 // Any marker sent with the same namespace and id will overwrite the old one
52 marker.ns = "basic_shapes";
53 marker.id = 0;
54
55 // Set the marker type. Initially this is CUBE, and cycles between that and SPHERE, ARROW, and CYLINDER
56 marker.type = shape;
57
58 // Set the marker action. Options are ADD, DELETE, and new in ROS Indigo: 3 (DELETEALL)
59 marker.action = visualization_msgs::Marker::ADD;
60
61 // Set the pose of the marker. This is a full 6DOF pose relative to the frame/time specified in the header
62 marker.pose.position.x = 0;
63 marker.pose.position.y = 0;
64 marker.pose.position.z = 0;
65 marker.pose.orientation.x = 0.0;
66 marker.pose.orientation.y = 0.0;
67 marker.pose.orientation.z = 0.0;
68 marker.pose.orientation.w = 1.0;
69
70 // Set the scale of the marker -- 1x1x1 here means 1m on a side
71 marker.scale.x = 1.0;
72 marker.scale.y = 1.0;
73 marker.scale.z = 1.0;
74
75 // Set the color -- be sure to set alpha to something non-zero!
76 marker.color.r = 0.0f;
77 marker.color.g = 1.0f;
78 marker.color.b = 0.0f;
79 marker.color.a = 1.0;
80
81 marker.lifetime = ros::Duration();
82
83 // Publish the marker
84 while (marker_pub.getNumSubscribers() < 1)
85 {
86 if (!ros::ok())
87 {
88 return 0;
89 }
90 ROS_WARN_ONCE("Please create a subscriber to the marker");
91 sleep(1);
92 }
93 marker_pub.publish(marker);
94
95 // Cycle between different shapes
96 switch (shape)
97 {
98 case visualization_msgs::Marker::CUBE:
99 shape = visualization_msgs::Marker::SPHERE;
100 break;
101 case visualization_msgs::Marker::SPHERE:
102 shape = visualization_msgs::Marker::ARROW;
103 break;
104 case visualization_msgs::Marker::ARROW:
105 shape = visualization_msgs::Marker::CYLINDER;
106 break;
107 case visualization_msgs::Marker::CYLINDER:
108 shape = visualization_msgs::Marker::CUBE;
109 break;
110 }
111
112 r.sleep();
113 }
114 }
现在，在using_markers包中编辑CMakeLists.txt文件，并添加：
add_executable(basic_shapes src/basic_shapes.cpp)
target_link_libraries(basic_shapes ${catkin_LIBRARIES})
3.3 Building the Code
您应该能够使用以下代码构建代码：
$ cd %TOP_DIR_YOUR_CATKIN_WORKSPACE%
$ catkin_make
3.4 Running the Code
rosrun using_markers basic_shapes
4.Viewing the Markers
Now,run rviz;
rosrun using_markers basic_shapes
rosrun rviz rviz
如果您以前从未使用过rviz，请参阅《用户指南》以开始使用。
因为我们没有任何tf转换设置，所以要做的第一件事是将固定帧设置为将标记设置为/ my_frame的帧。 为此，请将“固定帧”字段设置为“ / my_frame”。
接下来添加标记显示。 请注意，指定的默认主题“ visualization_marker”与正在发布的主题相同。

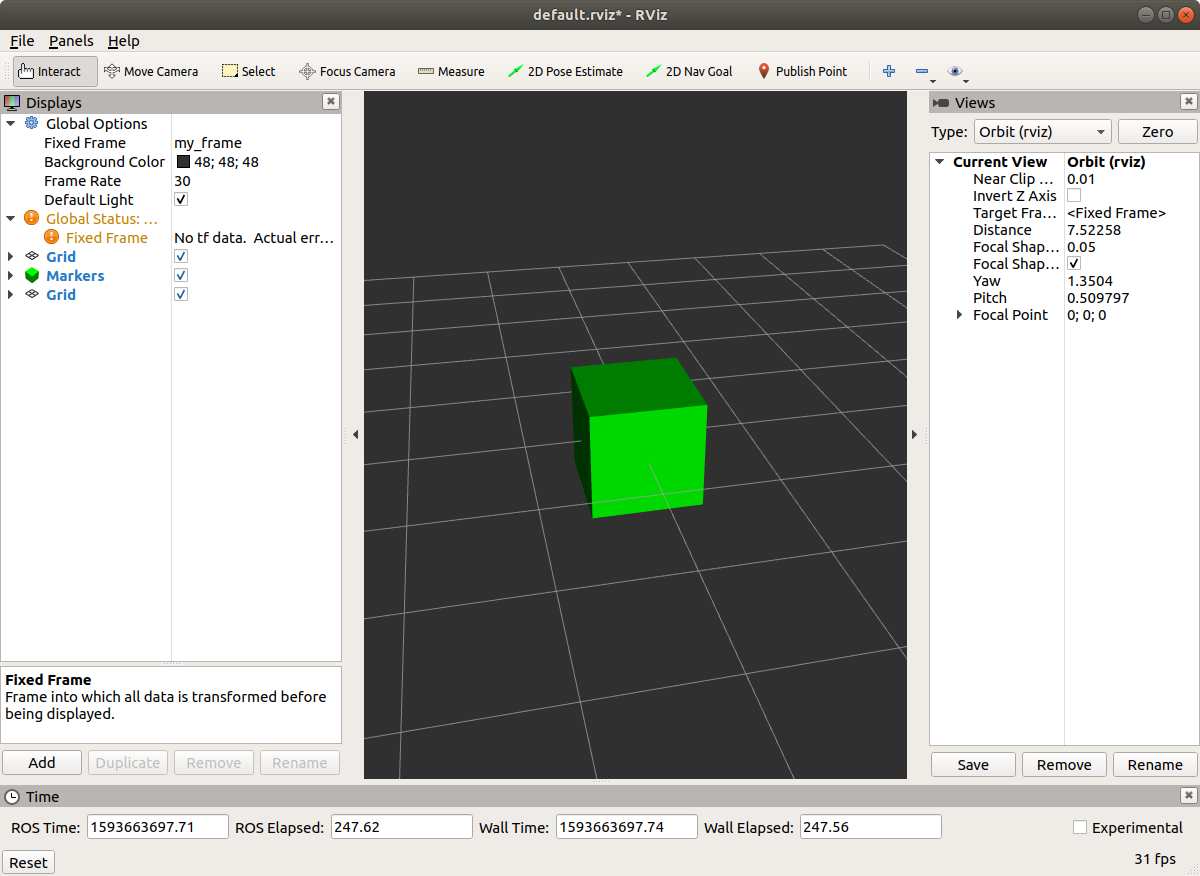

现在，您应该在原点看到一个每秒都会改变形状的标记：
