一、实验目的
了解路由器的特点、基本功能及配置方法;使用模拟软件 Packet Tracer 5.3 熟悉 Cisco 路由器的操
作;配置静态路由和距离矢量路由协议 RIP,实现给定网络的连通;从而加深对IP 编址、路由转发机制、路由协
议、路由表的建立等的认识。
二、实验内容
- 安装模拟软件 :下载解压安装软件 Packet Tracer 5.3。
- 在模拟软件中建立如下网络拓扑,进行 IP 编址,并通过可视窗口设置。
- 通过静态路由使全网互通。
- 在上面的基础上,用默认路由改写路由表,使全网互通。
- 以动态RIP路由方案,配置连通网络。
- 对于上述实验内容需用ping命令查看各个路由器是否连通(截图显示)以及查看各个路由器的路由表(截图显示)。
三、搭建拓扑图
- 两台PC机
- 三台2621XM类型的路由器
- 使用Copper Cross-Over线连接各个设备。(注意,PC0使用FastEthernet0连接第一个路由器的FastEthernet0/0接口,然后第一个路由器的FastEthernet0/1接口连接第二个路由器的FastEthernet0/0接口,以此类推。都是使用快速以太网接口)
- 连接线之后,每条线并未连通,线的两端还是显示红色,此时单击路由器在on的选择框中选中即可。注意路由器每个接口都需勾选on,勾选之后,线的两端呈绿色。
四、配置静态路由
步骤一:配置PC0
选中Desktop后,选择第一个选项配置缺省网关。

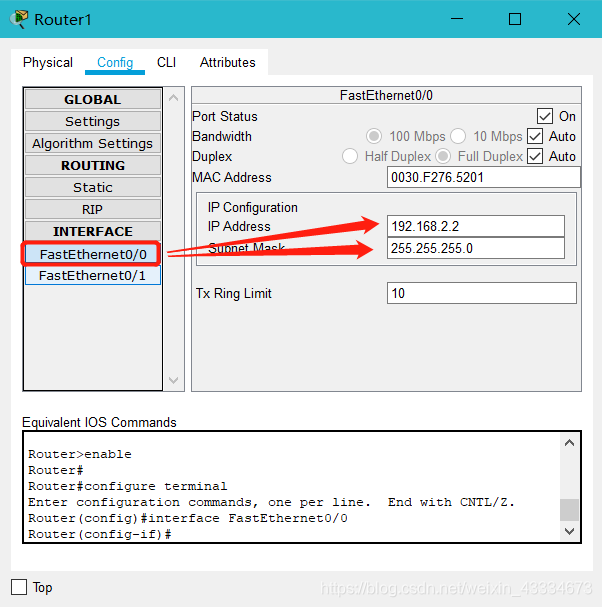

步骤二:配置Router0
现在即可在PC0主机ping通192.168.1.2与192.168.2.1端口。
步骤三:配置Router1
步骤四:配置Router2
步骤五:配置PC1
结果验证:
这里就不在一一验证所有接口了,直接ping同另一台主机。
到此,静态路由已经搭建完毕
四、默认路由改写静态路由
步骤一:先清空每个路由器之前配置的静态路由
步骤二:配置Router0
步骤三:配置Router1

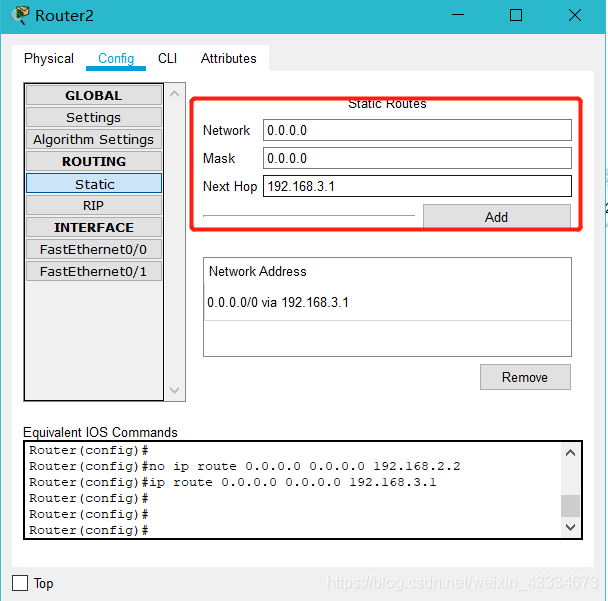

步骤四:配置Router2
结果验证:
到此,改写默认路由完毕
五、动态 RIP 路由配置
步骤一:删除每个路由器之前配置的静态路由与默认路由
步骤二:配置Router0
步骤3:配置Router1
步骤4:配置Router2
验证结果:
六、实验总结
- 当ping出现Request timed out时,这通常是PC机能正确发送数据到达目的地址,但在PC机无法接收到该目的地址返回的响应数据。
- 当ping出现Destination host unreachable时,这是因为PC机无法找到目的地址所指向的接口。
