之前在学习linux的时候，为了速度，对于这三种网络模式很是模糊，直接采用桥接模式，也不用怎么配置，网络直接就能通了。由于最近在学习大数据，配置虚拟机网络是必不可少的，在配置的过程也是踩了许多坑，在使用虚拟机软件的时候，，vmware的网络连接问题应该也是大家遇到最多问题之一。写这篇博客也是因为不断的踩坑，然后在解决的过程中，对自己的理解也做一个总结。接下来，我们就一起来探讨一下关于vmware workstations网络连接的三种模式。

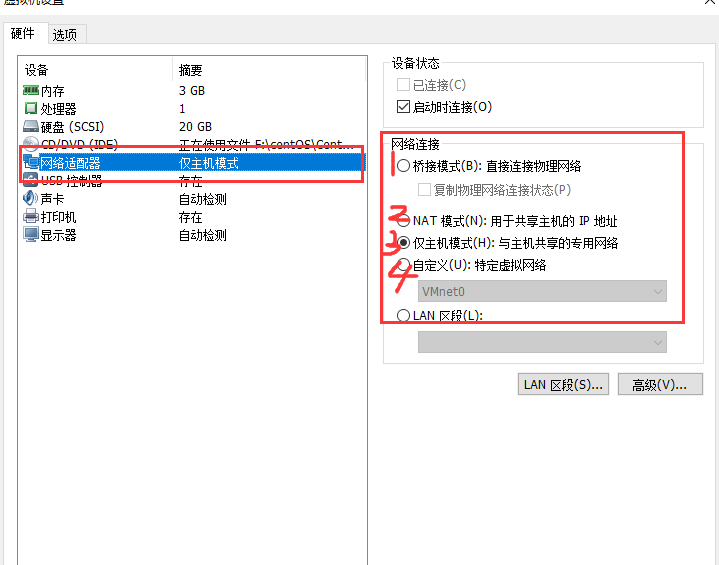

- vmware为我们提供了四种网络连接方式，它们分别是：Bridged（桥接模式）、NAT（网络地址转换模式）、Host-Only（仅主机模式）以及自定义模式。
不知道大家有没有听说过虚拟网卡，虚拟网卡主要是建立远程计算机间的局域网。虚拟网卡链接技术就是VPN。比如说你可以和别的地方的几台机子，通过建立虚拟HUB 实现VPN client的链接，这样就算是在这几台远程计算机间建立的局域网，也能和你的机子一起实现局域网的功能。
可以打开“控制面板”里的“网络连接”，可以看到电脑上有VMware Network Adapter VMnet1和VMware Network Adapter VMnet8两块虚拟网卡。这两块的作用便是对应于接下来我们探讨的网络配置相关。

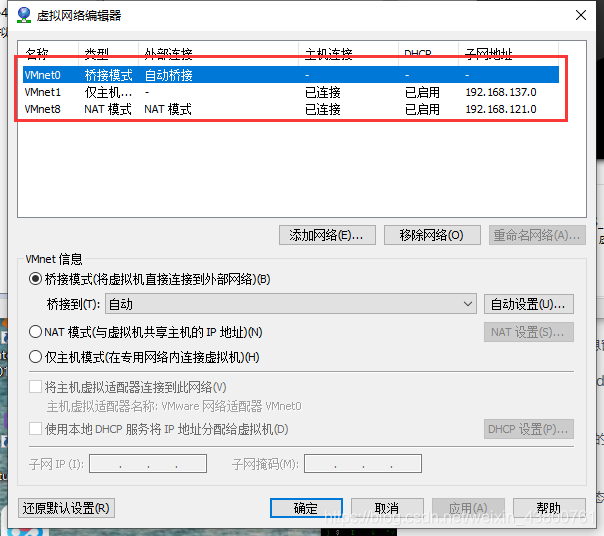

打开vmware虚拟机，我们可以在选项栏的“编辑”下的“虚拟网络编辑器”中看到VMnet0（桥接模式）、VMnet1（仅主机模式）、VMnet8（NAT模式），那么这些都是有什么作用呢？其实，我们现在看到的VMnet0表示的是用于桥接模式下的虚拟交换机；VMnet1表示的是用于仅主机模式下的虚拟交换机；VMnet8表示的是用于NAT模式下的虚拟交换机。
说到这里，善于思考的同学肯定有疑问，为什么在真机上没有VMware Network Adapter VMnet0虚拟网卡呢？那么接下来，我们就一起来看一下这是为什么。
一、Bridged（桥接模式）
1.1 桥接模式原理剖析
- 原理：
Bridge 桥"就是一个主机，这个机器拥有两块网卡，分别处于两个局域网中，同时在"桥"上，运行着程序，让局域网A中的所有数据包原封不动的流入B，反之亦然。这样，局域网A和B就无缝的在链路层连接起来了，在桥接时，VMWare网卡和物理网卡应该处于同一IP网段 ，当然要保证两个局域网没有冲突的IP.
VMWare 的桥也是同样的道理，将主机网卡与虚拟机虚拟的网卡利用虚拟网桥进行通信。在桥接的作用下，类似于把物理主机虚拟为一个交换机，所有桥接设置的虚拟机连接到这个交换机的一个接口上，物理主机也同样插在这个交换机当中，所以所有桥接下的网卡与网卡都是交换模式的，相互可以访问而不干扰。在桥接模式下，虚拟机ip地址需要与主机在同一个网段，如果需要联网，则网关与DNS需要与主机网卡一致。 - 联网方式：

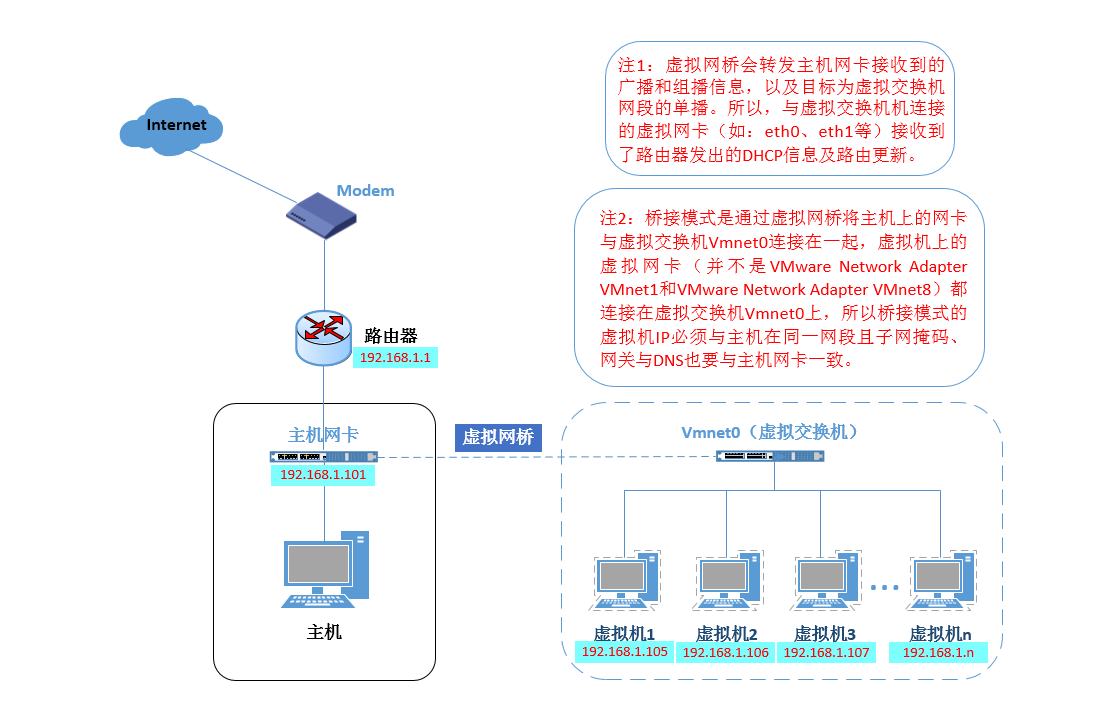

这一种联网方式最简单，在局域网内，你的主机是怎么联网的，你在虚拟机里就怎么连网。把虚拟机看成局域网内的另一台电脑就行了！ 其网络结构如下图所示：
1.2 如何设置桥接模式
1.2.1 基本配置

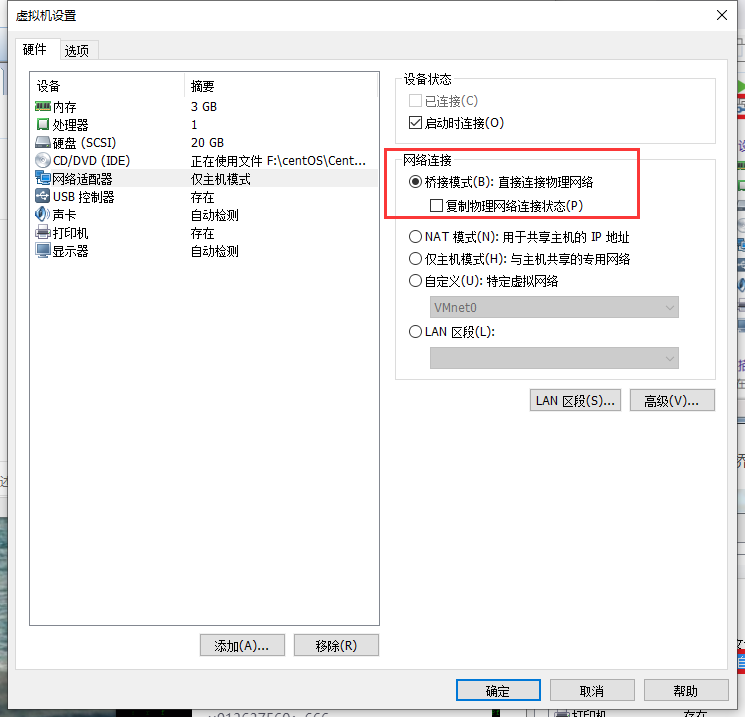

接下来，我们就来实际操作一波，首先，安装完系统之后，在开启系统之前，点击“编辑虚拟机设置”来设置网卡模式。

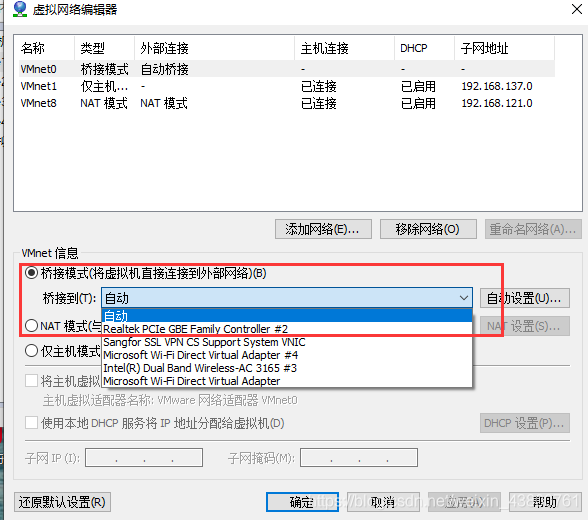

在桥接模式下，如果电脑主机安装有多块网卡的话，应该手动指定要桥接的那块网卡。点击VMware软件的“编辑”，选“虚拟网络编辑器”，点击VMnet0，在“ 已桥接到” 的地方指定那块用来上网的网卡。如果只有一块上网的网卡，可以不用修改，默认自动连接这块网卡。
在进入系统之前，我们先确认一下主机的ip地址、网关、DNS等信息。打开cmd ，输入ipconfig -all 即可查看。
1.2.2 虚拟机Ip设置
修改IP地址，使用ipconfig命令不能永久修改
命令：vi /etc/sysconfig/network-scripts/ifcfg-网卡名
网卡名进入/etc/sysconfig/network-scripts/目录查看即可，CentOS7以后不再默认为eth0。

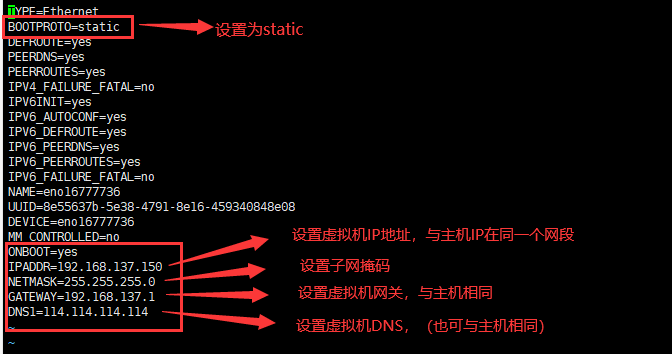

添加内容如下：
1.2.3 网络连接测试和故障排查
编辑完成后，保存退出，然后重启网络服务：service network restart 使用ping命令ping外网ip，测试能否联网。
能ping通外网ip。现在再试试ping下主机：
注：如果ping不通，是因为主机的防火墙，我们尝试把主机的防火墙关掉就可以ping通了
由于linux会在桥接模式下自动分配Ip地址，所以如果在linux中设置网卡的时候发现，不管设置了什么ip地址的值，结果在使用ifconfig命令查看的时候都显示一个ip地址，无法进行修改。这可能是因为你设置了BOOTPROTO=dhcp，DHCP服务器提供了为客户端自动分配IP地址的功能。所以这个时候你不管在网卡中配置了什么IP地址都是DHCP服务器自动为你的Linux配置的IP地址。所以你可以设置BOOTPROTO=static或者BOOTPROTO=none，这样再通过查看地址就是你设置的地址了.
这就是桥接模式的设置步骤，相信大家应该学会了如何去设置桥接模式了。桥接模式配置简单，但如果你的网络环境是ip资源很缺少或对ip管理比较严格的话，那桥接模式就不太适用了。那么遇到这种情况，我们该如何解决呢？接下来，我们就来认识vmware的另一种网络模式：NAT模式。
二、网络地址转换模式（NAT）
2.1 NAT模式原理剖析

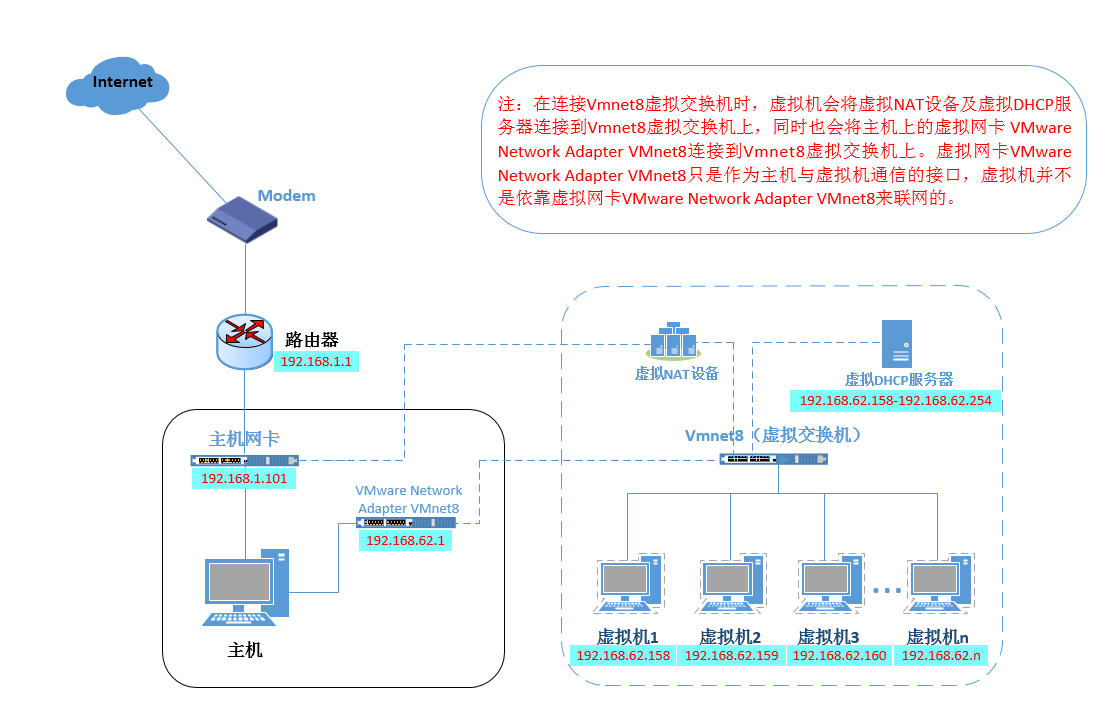

NAT模式借助虚拟NAT设备和虚拟DHCP服务器，使得虚拟机可以联网。其网络结构如下图所示：
- 原理：
NAT 是 Network address translate的简称。NAT技术应用在internet网关和路由器上，比如192.168.0.123这个地址要访问internet，它的数据包就要通过一个网关或者路由器，而网关或者路由器拥有一个能访问internet的ip地址，这样的网关和路由器就要在收发数据包时，对数据包的IP协议层数据进行更改（即 NAT），以使私有网段的主机能够顺利访问internet。此技术解决了IP地址稀缺的问题。同样的私有IP可以网关NAT上网。
VMWare的NAT上网也是同样的道理，它在主机和虚拟机之间用软件伪造出一块网卡，这块网卡和虚拟机的ip处于一个地址段。同时，在这块网卡和主机的网络接口之间进行NAT。虚拟机发出的每一块数据包都会经过虚拟网卡，然后NAT，然后由主机的接口发出。 虚拟网卡和虚拟机处于一个地址段，虚拟机和主机不是同一个地址段，主机相当于虚拟机的网关，所以虚拟机能ping到主机的IP，但是主机ping不到虚拟机的IP。 - 联网方式：
（1）动态IP地址。
主机是静态IP或动态IP，都无所谓，将虚拟机设置成使用DHCP方式上网,Windows下选择“自动获取IP“，linux下开启DHCP服务即可。（这种方法最简单，不用过多的设置，但要在VMware中进行“编辑→虚拟网络设置”，将NAT和DHCP都开启了。一般NAT默认开启，DHCP默认关闭）
（2）静态IP地址。
如果不想使用DHCP，也可以手动设置：IP设置与vmnet1同网段,网关设置成vmnet8的网关（在“虚拟网络设置”里的Net选项卡里能找到Gateway）通常是xxx.xxx.xxx.2。
子网掩码设置与VMnet8相同（设置好IP地址后，子网掩码自动生成）
DNS设置与主机相同。
2.2 如何设置NAT模式
2.2.1 基本配置

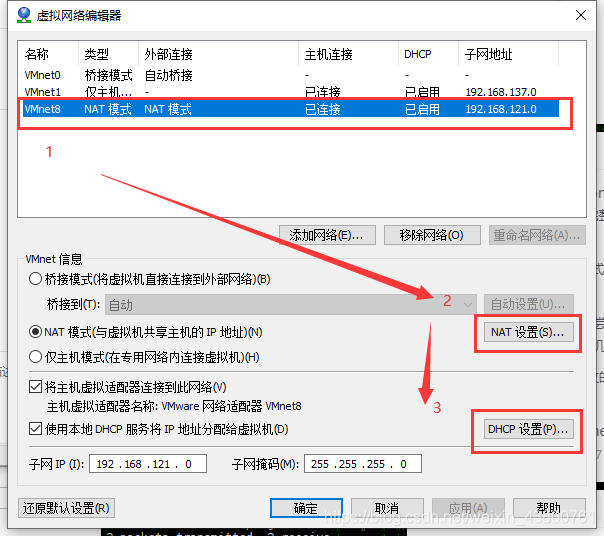

首先，设置虚拟机中NAT模式的选项，打开vmware，点击“编辑”下的“虚拟网络编辑器”，设置NAT参数及DHCP参数。
将虚拟机的网络连接模式修改成NAT模式，点击“编辑虚拟机设置”，然后点击“网络适配器”，选择“NAT模式”。
2.2.2 虚拟机Ip设置
然后修改IP地址要在这里修改，使用ipconfig命令不能永久修改
命令：vi /etc/sysconfig/network-scripts/ifcfg-网卡名
网卡名进入/etc/sysconfig/network-scripts/目录查看即可，CentOS7以后不再默认为eth0。
注意：BOOTPROTO设置为静态或者动态，如果要设置为静态IP，则将其设置为BOOTPROTO=static或者BOOTPROTO=none。
2.2.3 网络连接测试和故障排查

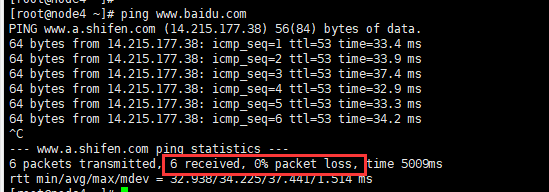

编辑完成，保存退出，然后重启虚拟机网卡，service network restart 使后台配置成功，使用ping命令ping外网ip，测试能否联网。
我们可以发现我们现在能联网并且主机和虚拟机之间也能相互ping通。

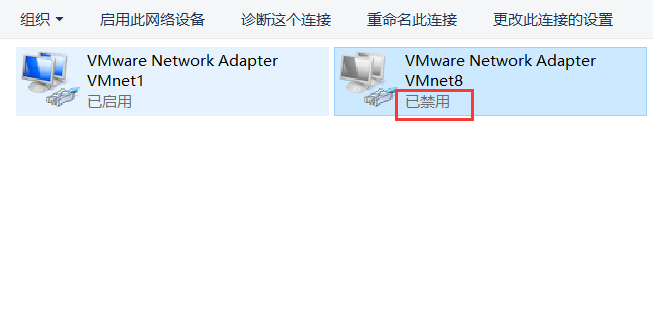

所以VMware Network Adapter VMnet8虚拟网卡的作用是什么？，那我们现在就来测试一下。我们把VMware Network Adapter VMnet8虚拟网卡禁用掉。
禁用之后，我们再ping外网
如此看来，虚拟机能联通外网，确实不是通过VMware Network Adapter VMnet8虚拟网卡，那么为什么要有这块虚拟网卡呢？
之前我们就说VMware Network Adapter VMnet8的作用是主机与虚拟机之间的通信，接下来，我们就用远程连接工具来测试一下。
然后，将VMware Network Adapter VMnet8启用之后，发现远程工具可以连接上虚拟机了。
到这里NAT模式就结束了，相信大家已经会配置NAT模式了，利用虚拟的NAT设备以及虚拟DHCP服务器来使虚拟机连接外网，而VMware Network Adapter VMnet8虚拟网卡是用来与虚拟机通信的。
三、Host-Only（仅主机模式）：默认使用VMnet1
3.1 桥接模式原理剖析
Host-Only模式其实就是NAT模式去除了虚拟NAT设备，然后使用VMware Network Adapter VMnet1虚拟网卡连接VMnet1虚拟交换机来与虚拟机通信的，Host-Only模式将虚拟机与外网隔开，使得虚拟机成为一个独立的系统，只与主机相互通讯。其网络结构如下图所示：
-
原理：
提供的是主机和虚拟机之间的网络互访。只想让虚拟机和主机之间有数据交换，而不想让虚拟机访问Internet，就要采用这个设置了。 Host-only的条件下，VMWare在真正的Windows系统中，建立一块软网卡。这块网卡可以在网络连接中看到，一般是VMnet1，这块网卡的作用就是使Windows看到虚拟机的IP。 -
联网方法：
（1）动态IP地址。
像上面那样开启DHCP后，虚拟机直接自动获取IP地址和DNS。就可以和主机相连了。当然，还要进行一些局域网共享的操作，这里不再赘述。
（2）静态IP地址。
也可以手动设置，将虚拟机IP设置与VMnet1同网段,网关设置成VMnet1的网关相同,其余设置与VMnet1相同,DNS设置与主机相同。
3.2 如何设置Host-only模式
通过上面的分析，我们知道只用将主机网卡共享给VMware Network Adapter VMnet1网卡，从而就能达到虚拟机联网的目的。接下来，我们就来测试一下。
3.2.1 基本配置

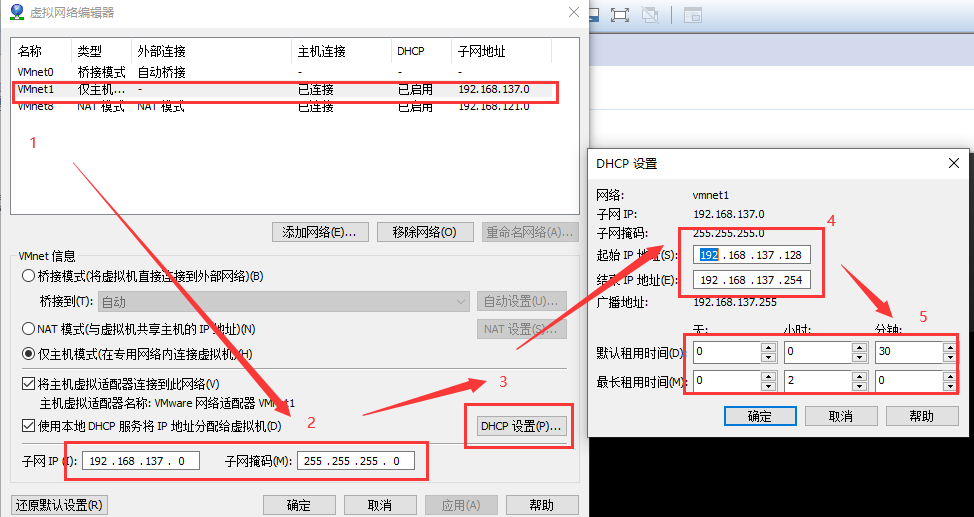

首先设置“虚拟网络编辑器”，可以设置DHCP的起始范围。

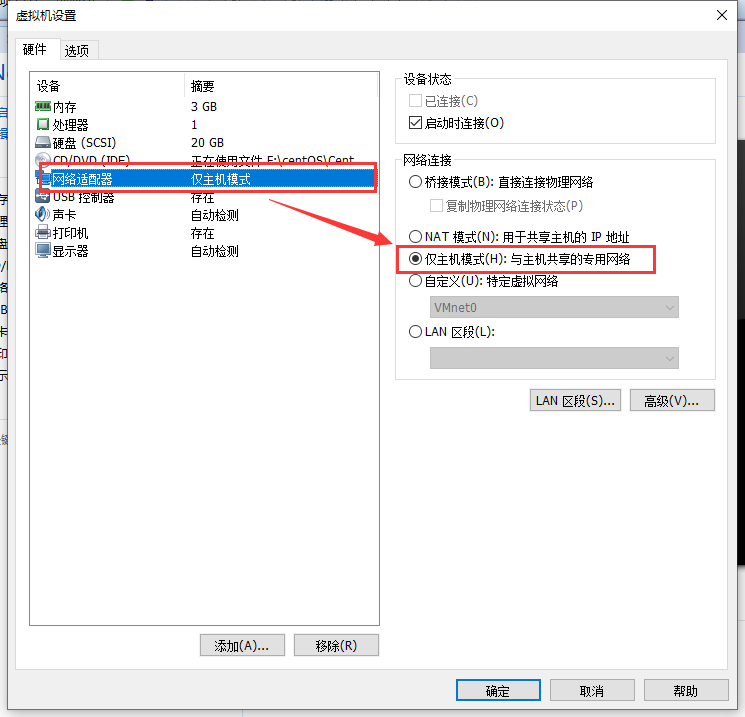

然后设置虚拟机为Host-Only模式。
2.2.2 虚拟机Ip设置
然后修改IP地址要在这里修改，使用ipconfig命令不能永久修改
命令：vi /etc/sysconfig/network-scripts/ifcfg-网卡名
网卡名进入/etc/sysconfig/network-scripts/目录查看即可，CentOS7以后不再默认为eth0。
注意：BOOTPROTO设置为静态或者动态，如果要设置为静态IP，则将其设置为BOOTPROTO=static或者BOOTPROTO=none。
3.2.3 网络连接测试和故障排查
编辑完成，保存退出，然后重启虚拟机网卡，service network restart 使后台配置成功。
现在我们可以看看我们的主机能不能ping通我们的虚拟机。
主机与虚拟机之间可以通信，但是不能和外网通信，现在设置虚拟机联通外网。点击右键“属性”，然后点击“共享”，选择VMware Network Adapter VMnet1
然后我们现在看看VMware Network Adapter VMnet1的IP：
VMware Network Adapter VMnet1的IP被强制设置为了192.168.137.1。
那么接下来，我们就要将虚拟机的DHCP的子网和起始地址进行修改，点击“虚拟网络编辑器”

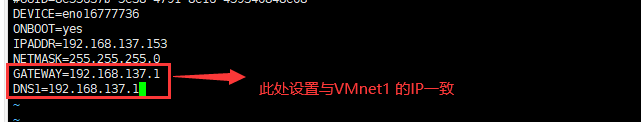

重新配置网卡，将VMware Network Adapter VMnet1虚拟网卡作为虚拟机的路由。
然后重启网卡，service network restart 使后台配置成功

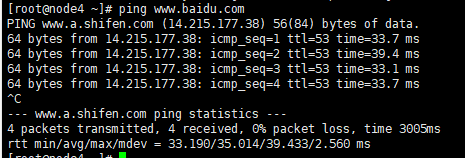

使用ping命令ping外网ip，测试能否联网。

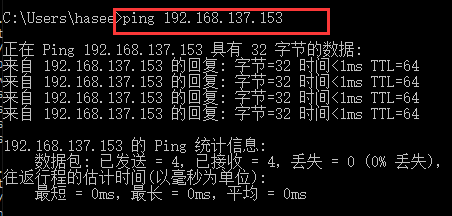

然后在用主机去ping虚拟机：
测试结果证明可以使得虚拟机连接外网。
到这里关于vmware三种网络模式的工作原理及配置详解就结束了，如果你认真看完，相信你和我一样都掌握了虚拟机的三种网络配置模式。
