项目介绍

在这篇文章中，我们将使用 Tensorflow2.0 实现 Faster-RCNN。对 Faster-RCNN 的原理感兴趣的小伙伴可以参考一文读懂Faster RCNN。

在这里我们主要对相关代码进行解释说明。我们将使用5个文件来实现 Faster-RCNN：

utils.py：关于检测框的绘制与计算；
demo.py：测试 utils.py 中的函数；
rpn.py：构造 RPN 网络；
train.py：训练 RPN 网络；
test.py：测试 RPN 网络。

utils.py 中的函数说明

1、wandhG

wandhG 中包含着 9 个预测框的宽度和长度（这是经过 kmeans 算法计算过的结果）。

import cv2
import numpy as np
import tensorflow as tf
wandhG = np.array([[ 74., 149.],
                   [ 34., 149.],
                   [ 86.,  74.],
                   [109., 132.],
                   [172., 183.],
                   [103., 229.],
                   [149.,  91.],
                   [ 51., 132.],
                   [ 57., 200.]], dtype=np.float32)

2、load_gt_boxes

def load_gt_boxes(path):
    bbs = open(path).readlines()[1:]
    roi = np.zeros([len(bbs), 4])
    for iter_, bb in zip(range(len(bbs)), bbs):
        bb = bb.replace('\n', '').split(' ')
        bbtype = bb[0]
        bba = np.array([float(bb[i]) for i in range(1, 5)])

		ignore = int(bb[10])
        ignore = ignore or (bbtype != 'person')
        ignore = ignore or (bba[3] < 40)

        bba[2] += bba[0]
        bba[3] += bba[1]

        roi[iter_, :4] = bba
    return roi

load_gt_boxes() 函数返回一个 (-1, 4) 的数组，代表着多个检测物体的 ground truth boxes （即真实检测框）的左上角坐标和右下角坐标。

其中，我们需要输入一个路径，此路径下的 .txt 文件中包含着真实框的 (x, y, w, h)，x 表示真实框左上角的横坐标；y 表示真实框左上角的纵坐标；w 表示真实框的宽度；h 表示真实框的高度。

3、plot_boxes_on_image

def plot_boxes_on_image(show_image_with_boxes, boxes, color=[0, 0, 255], thickness=2):
    for box in boxes:
        cv2.rectangle(show_image_with_boxes,
                pt1=(int(box[0]), int(box[1])),
                pt2=(int(box[2]), int(box[3])), color=color, thickness=thickness)
    show_image_with_boxes = cv2.cvtColor(show_image_with_boxes, cv2.COLOR_BGR2RGB)
    return show_image_with_boxes

plot_boxes_on_image() 函数的输入有两个，分别是：需要被画上检测框的原始图片以及检测框的左上角和右下角的坐标。其输出为被画上检测框的图片。

4、compute_iou

def compute_iou(boxes1, boxes2):
    left_up = np.maximum(boxes1[..., :2], boxes2[..., :2], )
    right_down = np.minimum(boxes1[..., 2:], boxes2[..., 2:])
    inter_wh = np.maximum(right_down - left_up, 0.0)  # 交集的宽和长
    inter_area = inter_wh[..., 0] * inter_wh[..., 1]  # 交集的面积

    boxes1_area = (boxes1[..., 2] - boxes1[..., 0]) * (boxes1[..., 3] - boxes1[..., 1])  # anchor 的面积
    boxes2_area = (boxes2[..., 2] - boxes2[..., 0]) * (boxes2[..., 3] - boxes2[..., 1])  # ground truth boxes 的面积

    union_area = boxes1_area + boxes2_area - inter_area  # 并集的面积
    ious = inter_area / union_area
    return ious

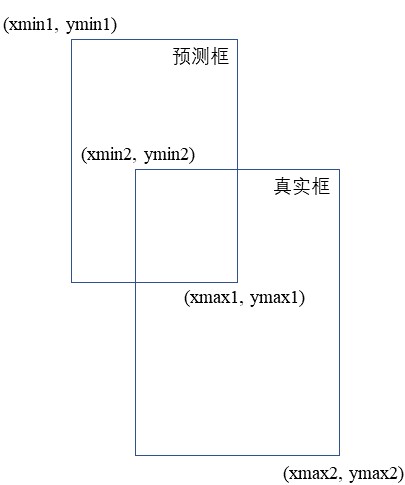

compute_iou() 函数用来计算 IOU 值，即真实检测框与预测检测框（当然也可以是任意两个检测框）的交集面积比上它们的并集面积，这个值越大，代表这个预测框与真实框的位置越接近。用下面这个图片表示：
在这里插入图片描述
那么，left_up=[xmin2, ymin2]；right_down=[xmax1, ymax1]。之后求出来这两个框的交集面积和并集面积，进而得到这两个框的 IOU 值。如果说得到的 IOU 值大于设置的正阈值，那么我们称这个预测框为正预测框（positive anchor），其中包含着检测目标；如果说得到的 IOU 值小于于设置的负阈值，那么我们称这个预测框为负预测框（negative anchor），其中包含着背景。

5、compute_regression

因为所有预测框的中心点位置（即特征图的每个块中心）以及尺寸（9个标准尺寸）都是固定的，那么这一定会导致获得的检测框很不准确。因此，我们希望创造一个映射，可以通过输入正预测框经过映射得到一个跟真实框更接近的回归框。

假设正预测框的坐标为 $(A_x, A_y, A_w, A_h)$ ，即正预测框左上角坐标为 $(A_x, A_y)$ ，宽度为 $A_w$ ，高度为 $A_h$ ；真实框的坐标为 $(G_x, G_y, G_w, G_h)$ ；回归框的坐标为 $(G_x^{'}, G_y^{'}, G_w^{'}, G_h^{'})$ 。

那么，如何让正预测框变成回归框呢？

先做平移：
再做缩放：

这里的 $d_x(A)$ ， $d_y(A)$ ， $d_w(A)$ 和 $d_h(A)$ 是我们需要学习的变换，称为回归变量。

正预测框与真实框之间的平移量 $(t_x, t_y)$ 与尺度因子 $(t_w, t_h)$ 如下：
在这里插入图片描述

def compute_regression(box1, box2):
    target_reg = np.zeros(shape=[4,])
    w1 = box1[2] - box1[0]
    h1 = box1[3] - box1[1]
    w2 = box2[2] - box2[0]
    h2 = box2[3] - box2[1]

    target_reg[0] = (box1[0] - box2[0]) / w2
    target_reg[1] = (box1[1] - box2[1]) / h2
    target_reg[2] = np.log(w1 / w2)
    target_reg[3] = np.log(h1 / h2)

    return target_reg

6、decode_output

decode_output 函数的作用是，将一张图片上的 45*60*9 个预测框的平移量与尺度因子以及每个框的得分输入，得到每个正预测框对应的回归框（其实所有表示同一个检测目标的回归框都是近似重合的）。

def decode_output(pred_bboxes, pred_scores, score_thresh=0.5):
    grid_x, grid_y = tf.range(60, dtype=tf.int32), tf.range(45, dtype=tf.int32)
    grid_x, grid_y = tf.meshgrid(grid_x, grid_y)
    grid_x, grid_y = tf.expand_dims(grid_x, -1), tf.expand_dims(grid_y, -1)
    grid_xy = tf.stack([grid_x, grid_y], axis=-1)
    center_xy = grid_xy * 16 + 8
    center_xy = tf.cast(center_xy, tf.float32)
    anchor_xymin = center_xy - 0.5 * wandhG

    xy_min = pred_bboxes[..., 0:2] * wandhG[:, 0:2] + anchor_xymin
    xy_max = tf.exp(pred_bboxes[..., 2:4]) * wandhG[:, 0:2] + xy_min

    pred_bboxes = tf.concat([xy_min, xy_max], axis=-1)
    pred_scores = pred_scores[..., 1]
    score_mask = pred_scores > score_thresh
    pred_bboxes = tf.reshape(pred_bboxes[score_mask], shape=[-1,4]).numpy()
    pred_scores = tf.reshape(pred_scores[score_mask], shape=[-1,]).numpy()
    return  pred_scores, pred_bboxes

对于输入：

pred_bboxes：它的形状为 [1, 45, 60, 9, 4]，表示一共 45*60*9 个预测框，每个预测框都包含着两个平移量和两个尺度因子；
pred_scores：它的形状为 [1, 45, 60, 9, 2]，表示在 45*60*9 个预测框中，[1, i, j, k, 0] 表示第 i 行第 j 列中的第 k 个预测框中包含的是背景的概率；[1, i, j, k, 1] 表示第 i 行第 j 列中的第 k 个预测框中包含的是检测物体的概率。

其中，经过 meshgrid() 函数后，grid_x 的形状为 (45, 60)，grid_y 的性状也是 (45, 60)，它们的不同是：grid_x 由 45 行 range(60) 组成；grid_y 由 60 列 range(45) 组成。

经过 stack() 函数后，grid_xy 包含着所有特征图中小块的左上角的坐标，如 (0, 0)，(1, 0)，……，(59, 0)，(0, 1)，……，(59, 44)。

因为特征图中一个小块能表示原始图像中一块 16*16 的区域（也就是说，特征图中一个 1*1 的小块对应着原始图像上一个 16*16 的小块），所以计算原始图像上每个小块的中心 center_xy 时，只需要用 grid_xy 乘 16 加 8 即可。

计算预测框的左上角坐标时，只需要用 center_xy 减去提前规定的预测框的宽度和长度（wandhG）的一半即可。

xy_min 和 xy_max 是回归框的左上角坐标和右下角坐标，它们的计算过程在 compute_regression() 函数那里已经讲过了，此处的 pred_bboxes 输入就是 compute_regression() 函数的输出，其中包含着每个框的平移量和尺度因子。然后将xy_min 和 xy_max 合并，得到新的 pred_bboxes，其中包含着回归框左上角坐标和右下角坐标。

pred_scores[…, 1] 指的是每个框中含有检测目标的概率（称为得分），如果得分大于阈值，我们就认为这个框中检测到了目标，然后我们把这个框的坐标和得分提取出来，组成新的 pred_bboxes 和 pred_scores。

经过 decode_output 函数的输出为：

pred_score：其形状为 [-1, ]，表示每个检测框中的内容是检测物的概率。
pred_bboxes：其形状为 [-1, 4]，表示每个检测框的左上角和右下角的坐标。

7、nms

nms() 函数的作用是从选出的正预测框中进一步选出最好的 n 个预测框，其中，n 指图片中检测物的个数。其流程为：

取出所有预测框中得分最高的一个，并将这个预测框跟其他的预测框进行 IOU 计算；
将 IOU 值大于 0.1 的预测框视为与刚取出的得分最高的预测框表示了同一个检测物，故去掉；
重复以上操作，直到所有其他的预测框都被去掉为止。

def nms(pred_boxes, pred_score, iou_thresh):
    """
    pred_boxes shape: [-1, 4]
    pred_score shape: [-1,]
    """
    selected_boxes = []
    while len(pred_boxes) > 0:
        max_idx = np.argmax(pred_score)
        selected_box = pred_boxes[max_idx]
        selected_boxes.append(selected_box)
        pred_boxes = np.concatenate([pred_boxes[:max_idx], pred_boxes[max_idx+1:]])
        pred_score = np.concatenate([pred_score[:max_idx], pred_score[max_idx+1:]])
        ious = compute_iou(selected_box, pred_boxes)
        iou_mask = ious <= 0.1
        pred_boxes = pred_boxes[iou_mask]
        pred_score = pred_score[iou_mask]

    selected_boxes = np.array(selected_boxes)
    return selected_boxes

demo.py

其实，到这儿，我们可以先用提供的人工标注的真实框坐标（左上角的坐标+宽+高）给图片中的检测目标画框来检验一下 utils.py 中的函数：

1、将 utils.py 中的函数导入

import cv2
import numpy as np
import tensorflow as tf
from PIL import Image
from utils import compute_iou, plot_boxes_on_image, wandhG, load_gt_boxes, compute_regression, decode_output

2、设置阈值与相关参数

pos_thresh = 0.5
neg_thresh = 0.1
iou_thresh = 0.5
grid_width = 16  # 网格的长宽都是16，因为从原始图片到 feature map 经历了16倍的缩放
grid_height = 16
image_height = 720
image_width = 960

3、读取图片与真实框坐标

image_path = "./synthetic_dataset/synthetic_dataset/image/2.jpg"
label_path = "./synthetic_dataset/synthetic_dataset/imageAno/2.txt"
gt_boxes = load_gt_boxes(label_path)  # 把 ground truth boxes 的坐标读取出来
raw_image = cv2.imread(image_path)  # 将图片读取出来 (高，宽，通道数)

我们可以尝试将真实框画在图片上：

image_with_gt_boxes = np.copy(raw_image)  # 复制原始图片
plot_boxes_on_image(image_with_gt_boxes, gt_boxes)  # 将 ground truth boxes 画在图片上
Image.fromarray(image_with_gt_boxes).show()  # 展示画了 ground truth boxes 的图片

得到：
在这里插入图片描述
然后，我们需要再此复制原始图片用来求解每个预测框的得分和回归变量（平移量与尺度因子）。

4、每个预测框的得分和训练变量

## 因为得到的 feature map 的长宽都是原始图片的 1/16，所以这里 45=720/16，60=960/16。
target_scores = np.zeros(shape=[45, 60, 9, 2]) # 0: background, 1: foreground, ,
target_bboxes = np.zeros(shape=[45, 60, 9, 4]) # t_x, t_y, t_w, t_h
target_masks  = np.zeros(shape=[45, 60, 9]) # negative_samples: -1, positive_samples: 1

################################### ENCODE INPUT #################################
## 将 feature map 分成 45*60 个小块
for i in range(45):
    for j in range(60):
        for k in range(9):
            center_x = j * grid_width + grid_width * 0.5  # 计算此小块的中心点横坐标
            center_y = i * grid_height + grid_height * 0.5  # 计算此小块的中心点纵坐标
            xmin = center_x - wandhG[k][0] * 0.5  # wandhG 是预测框的宽度和长度，xmin 是预测框在图上的左上角的横坐标
            ymin = center_y - wandhG[k][1] * 0.5  # ymin 是预测框在图上的左上角的纵坐标
            xmax = center_x + wandhG[k][0] * 0.5  # xmax 是预测框在图上的右下角的纵坐标
            ymax = center_y + wandhG[k][1] * 0.5  # ymax 是预测框在图上的右下角的纵坐标
            # ignore cross-boundary anchors
            if (xmin > -5) & (ymin > -5) & (xmax < (image_width+5)) & (ymax < (image_height+5)):
                anchor_boxes = np.array([xmin, ymin, xmax, ymax])
                anchor_boxes = np.expand_dims(anchor_boxes, axis=0)
                # compute iou between this anchor and all ground-truth boxes in image.
                ious = compute_iou(anchor_boxes, gt_boxes)
                positive_masks = ious > pos_thresh
                negative_masks = ious < neg_thresh

                if np.any(positive_masks):
                    plot_boxes_on_image(encoded_image, anchor_boxes, thickness=1)
                    print("=> Encoding positive sample: %d, %d, %d" %(i, j, k))
                    cv2.circle(encoded_image, center=(int(0.5*(xmin+xmax)), int(0.5*(ymin+ymax))),
                                    radius=1, color=[255,0,0], thickness=4)  # 正预测框的中心点用红圆表示

                    target_scores[i, j, k, 1] = 1.  # 表示检测到物体
                    target_masks[i, j, k] = 1 # labeled as a positive sample
                    # find out which ground-truth box matches this anchor
                    max_iou_idx = np.argmax(ious)
                    selected_gt_boxes = gt_boxes[max_iou_idx]
                    target_bboxes[i, j, k] = compute_regression(selected_gt_boxes, anchor_boxes[0])

                if np.all(negative_masks):
                    target_scores[i, j, k, 0] = 1.  # 表示是背景
                    target_masks[i, j, k] = -1 # labeled as a negative sample
                    cv2.circle(encoded_image, center=(int(0.5*(xmin+xmax)), int(0.5*(ymin+ymax))),
                                    radius=1, color=[0,0,0], thickness=4)  # 负预测框的中心点用黑圆表示
Image.fromarray(encoded_image).show()

在这里，我们只考虑部分位置符合条件的预测框，如果这个预测框和某一个真实框（一张图片中可以有多个真实框，这取决于图片中检测目标的个数）的 IOU 值大于给定的正阈值，我们就称这个预测框为这个真实框的正预测框；如果这个预测框和某一个真实框的 IOU 值小于给定的负阈值，我们就称这个预测框为这个真实框的负预测框。

如果一个预测框为某真实框的正预测框，我们就将它的检测目标得分赋1，将其标记为正样本，并计算这个正预测框和它所对应的真实框之间的回归变量；如果一个预测框对所有真实框来说都是负预测框，我们就将它的背景得分赋-1，并将其标记为负样本。

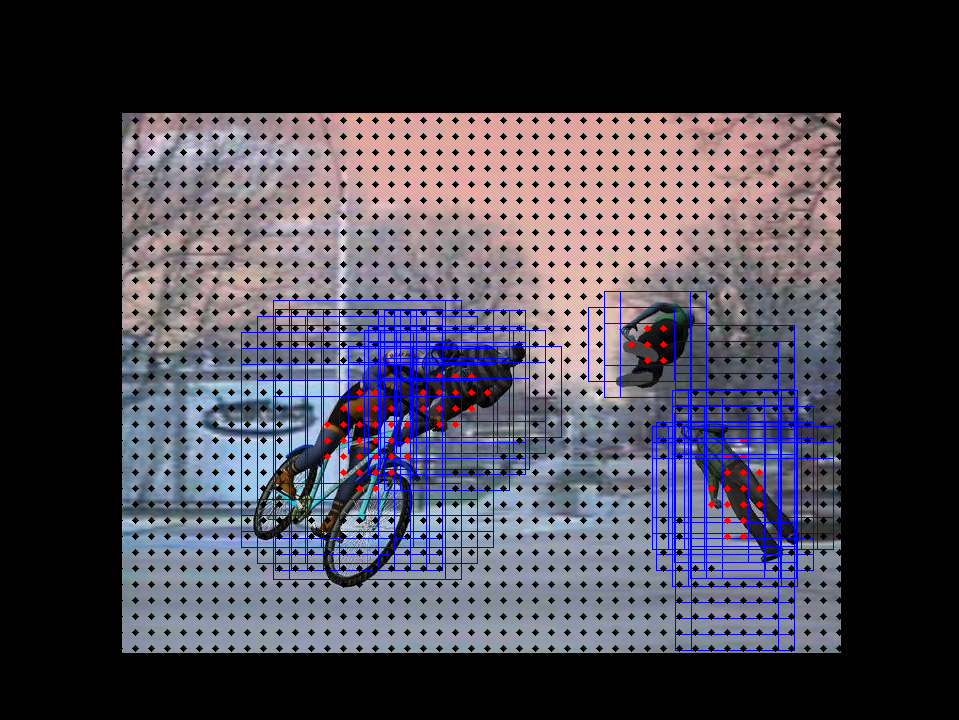

最终得到：
在这里插入图片描述

5、根据每个预测框的得分和训练变量得到回归框

############################## FASTER DECODE OUTPUT ###############################
faster_decode_image = np.copy(raw_image)
pred_bboxes = np.expand_dims(target_bboxes, 0).astype(np.float32)
pred_scores = np.expand_dims(target_scores, 0).astype(np.float32)
pred_scores, pred_bboxes = decode_output(pred_bboxes, pred_scores)
plot_boxes_on_image(faster_decode_image, pred_bboxes, color=[255, 0, 0]) # red boundig box
Image.fromarray(np.uint8(faster_decode_image)).show()

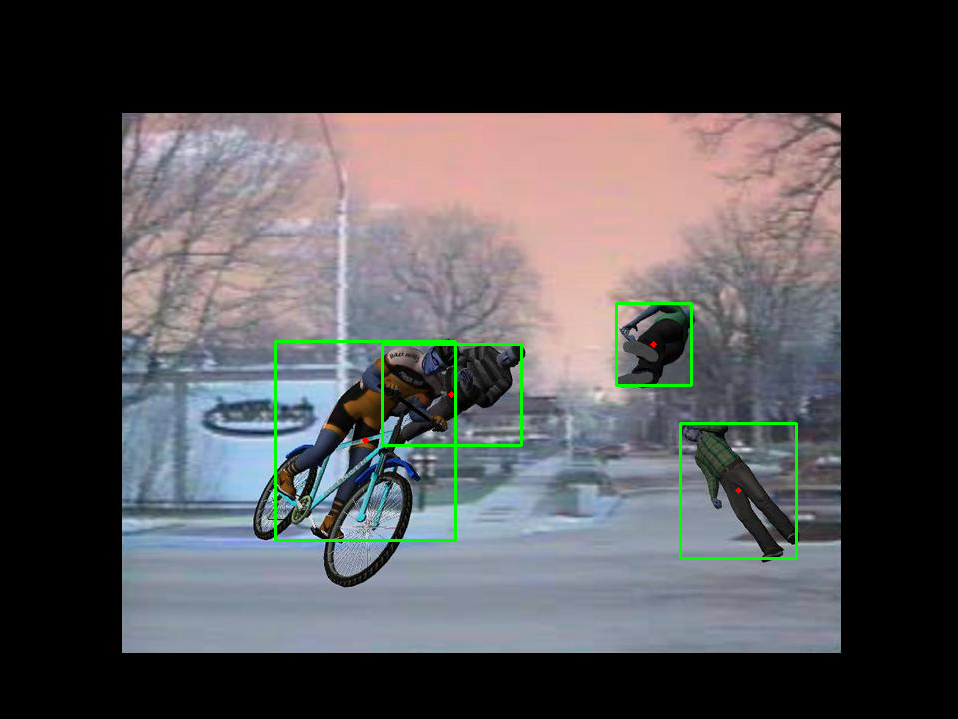

得到：
在这里插入图片描述
可见，回归框和真实框的位置差不多。

rpn.py

rpn.py 文件是用来建立 RPN 网络的，在这里，我们对原始的 RPN 网络进行了一些改进，其代码如下：

import tensorflow as tf

class RPNplus(tf.keras.Model):
    # VGG_MEAN = [103.939, 116.779, 123.68]
    def __init__(self):
        super(RPNplus, self).__init__()
        # conv1
        self.conv1_1 = tf.keras.layers.Conv2D(64, 3, activation='relu', padding='same')
        self.conv1_2 = tf.keras.layers.Conv2D(64, 3, activation='relu', padding='same')
        self.pool1   = tf.keras.layers.MaxPooling2D(2, strides=2, padding='same')

        # conv2
        self.conv2_1 = tf.keras.layers.Conv2D(128, 3, activation='relu', padding='same')
        self.conv2_2 = tf.keras.layers.Conv2D(128, 3, activation='relu', padding='same')
        self.pool2   = tf.keras.layers.MaxPooling2D(2, strides=2, padding='same')

        # conv3
        self.conv3_1 = tf.keras.layers.Conv2D(256, 3, activation='relu', padding='same')
        self.conv3_2 = tf.keras.layers.Conv2D(256, 3, activation='relu', padding='same')
        self.conv3_3 = tf.keras.layers.Conv2D(256, 3, activation='relu', padding='same')
        self.pool3   = tf.keras.layers.MaxPooling2D(2, strides=2, padding='same')

        # conv4
        self.conv4_1 = tf.keras.layers.Conv2D(512, 3, activation='relu', padding='same')
        self.conv4_2 = tf.keras.layers.Conv2D(512, 3, activation='relu', padding='same')
        self.conv4_3 = tf.keras.layers.Conv2D(512, 3, activation='relu', padding='same')
        self.pool4   = tf.keras.layers.MaxPooling2D(2, strides=2, padding='same')

        # conv5
        self.conv5_1 = tf.keras.layers.Conv2D(512, 3, activation='relu', padding='same')
        self.conv5_2 = tf.keras.layers.Conv2D(512, 3, activation='relu', padding='same')
        self.conv5_3 = tf.keras.layers.Conv2D(512, 3, activation='relu', padding='same')
        self.pool5   = tf.keras.layers.MaxPooling2D(2, strides=2, padding='same')

        ## region_proposal_conv
        self.region_proposal_conv1 = tf.keras.layers.Conv2D(256, kernel_size=[5,2],
                                                            activation=tf.nn.relu,
                                                            padding='same', use_bias=False)
        self.region_proposal_conv2 = tf.keras.layers.Conv2D(512, kernel_size=[5,2],
                                                            activation=tf.nn.relu,
                                                            padding='same', use_bias=False)
        self.region_proposal_conv3 = tf.keras.layers.Conv2D(512, kernel_size=[5,2],
                                                            activation=tf.nn.relu,
                                                            padding='same', use_bias=False)
        ## Bounding Boxes Regression layer
        self.bboxes_conv = tf.keras.layers.Conv2D(36, kernel_size=[1,1],
                                                padding='same', use_bias=False)
        ## Output Scores layer
        self.scores_conv = tf.keras.layers.Conv2D(18, kernel_size=[1,1],
                                                padding='same', use_bias=False)


    def call(self, x, training=False):
        h = self.conv1_1(x)
        h = self.conv1_2(h)
        h = self.pool1(h)

        h = self.conv2_1(h)
        h = self.conv2_2(h)
        h = self.pool2(h)

        h = self.conv3_1(h)
        h = self.conv3_2(h)
        h = self.conv3_3(h)
        h = self.pool3(h)
        # Pooling to same size
        pool3_p = tf.nn.max_pool2d(h, ksize=[1, 2, 2, 1], strides=[1, 2, 2, 1],
                                   padding='SAME', name='pool3_proposal')
        pool3_p = self.region_proposal_conv1(pool3_p) # [1, 45, 60, 256]

        h = self.conv4_1(h)
        h = self.conv4_2(h)
        h = self.conv4_3(h)
        h = self.pool4(h)
        pool4_p = self.region_proposal_conv2(h) # [1, 45, 60, 512]

        h = self.conv5_1(h)
        h = self.conv5_2(h)
        h = self.conv5_3(h)
        pool5_p = self.region_proposal_conv2(h) # [1, 45, 60, 512]

        region_proposal = tf.concat([pool3_p, pool4_p, pool5_p], axis=-1) # [1, 45, 60, 1280]

        conv_cls_scores = self.scores_conv(region_proposal) # [1, 45, 60, 18]
        conv_cls_bboxes = self.bboxes_conv(region_proposal) # [1, 45, 60, 36]

        cls_scores = tf.reshape(conv_cls_scores, [-1, 45, 60, 9, 2])
        cls_bboxes = tf.reshape(conv_cls_bboxes, [-1, 45, 60, 9, 4])

        return cls_scores, cls_bboxes

最后的输出有两个：

cls_scores 表示每个框的得分；
cls_bboxes 表示每个框的回归变量，即平移量和缩放因子。

train.py

1、导入需要的函数和库

import os
import cv2
import random
import tensorflow as tf
import numpy as np
from utils import compute_iou, load_gt_boxes, wandhG, compute_regression
from rpn import RPNplus

2、设置阈值及相关参数

pos_thresh = 0.5
neg_thresh = 0.1
grid_width = grid_height = 16
image_height, image_width = 720, 960

3、每个预测框的得分和训练变量

类似于 demo.py 中的操作：

def encode_label(gt_boxes):
    target_scores = np.zeros(shape=[45, 60, 9, 2]) # 0: background, 1: foreground, ,
    target_bboxes = np.zeros(shape=[45, 60, 9, 4]) # t_x, t_y, t_w, t_h
    target_masks  = np.zeros(shape=[45, 60, 9]) # negative_samples: -1, positive_samples: 1
    for i in range(45): # y: height
        for j in range(60): # x: width
            for k in range(9):
                center_x = j * grid_width + grid_width * 0.5
                center_y = i * grid_height + grid_height * 0.5
                xmin = center_x - wandhG[k][0] * 0.5
                ymin = center_y - wandhG[k][1] * 0.5
                xmax = center_x + wandhG[k][0] * 0.5
                ymax = center_y + wandhG[k][1] * 0.5
                # print(xmin, ymin, xmax, ymax)
                # ignore cross-boundary anchors
                if (xmin > -5) & (ymin > -5) & (xmax < (image_width+5)) & (ymax < (image_height+5)):
                    anchor_boxes = np.array([xmin, ymin, xmax, ymax])
                    anchor_boxes = np.expand_dims(anchor_boxes, axis=0)
                    # compute iou between this anchor and all ground-truth boxes in image.
                    ious = compute_iou(anchor_boxes, gt_boxes)
                    positive_masks = ious >= pos_thresh
                    negative_masks = ious <= neg_thresh

                    if np.any(positive_masks):
                        target_scores[i, j, k, 1] = 1.
                        target_masks[i, j, k] = 1 # labeled as a positive sample
                        # find out which ground-truth box matches this anchor
                        max_iou_idx = np.argmax(ious)
                        selected_gt_boxes = gt_boxes[max_iou_idx]
                        target_bboxes[i, j, k] = compute_regression(selected_gt_boxes, anchor_boxes[0])

                    if np.all(negative_masks):
                        target_scores[i, j, k, 0] = 1.
                        target_masks[i, j, k] = -1 # labeled as a negative sample
    return target_scores, target_bboxes, target_masks

我们只考虑部分位置符合条件的预测框，如果这个预测框和某一个真实框（一张图片中可以有多个真实框，这取决于图片中检测目标的个数）的 IOU 值大于给定的正阈值，我们就称这个预测框为这个真实框的正预测框；如果这个预测框和某一个真实框的 IOU 值小于给定的负阈值，我们就称这个预测框为这个真实框的负预测框。

4、建立样本迭代器

这里我们取8000张图片进行训练。

def process_image_label(image_path, label_path):
    raw_image = cv2.imread(image_path)
    gt_boxes = load_gt_boxes(label_path)
    target = encode_label(gt_boxes)
    return raw_image/255., target

这里输出的 target 其实包括三个方面：

target_scores：目标得分，即判断一张图片中所有检测框中是背景的概率和是检测物的概率，其形状为 (1, 45, 60, 9, 2)。
target_bboxes：目标检测框，即一张图片中所有检测框用于回归的训练变量，其形状为 (1, 45, 60, 9, 4)。
target_masks：目标掩膜，其值包括 -1，0，1。-1 表示这个检测框中是背景，1 表示这个检测框中是检测物，0 表示这个检测框中既不是背景也不是检测物。

def create_image_label_path_generator(synthetic_dataset_path):
    image_num = 8000
    image_label_paths = [(os.path.join(synthetic_dataset_path, "image/%d.jpg" %(idx+1)),
                          os.path.join(synthetic_dataset_path, "imageAno/%d.txt"%(idx+1))) for idx in range(image_num)]
    while True:
        random.shuffle(image_label_paths)
        for i in range(image_num):
            yield image_label_paths[i]

def DataGenerator(synthetic_dataset_path, batch_size):
    """
    generate image and mask at the same time
    """
    image_label_path_generator = create_image_label_path_generator(synthetic_dataset_path)
    while True:
        images = np.zeros(shape=[batch_size, image_height, image_width, 3], dtype=np.float)
        target_scores = np.zeros(shape=[batch_size, 45, 60, 9, 2], dtype=np.float)
        target_bboxes = np.zeros(shape=[batch_size, 45, 60, 9, 4], dtype=np.float)
        target_masks  = np.zeros(shape=[batch_size, 45, 60, 9], dtype=np.int)

        for i in range(batch_size):
            image_path, label_path = next(image_label_path_generator)
            image, target = process_image_label(image_path, label_path)
            images[i] = image
            target_scores[i] = target[0]
            target_bboxes[i] = target[1]
            target_masks[i]  = target[2]
        yield images, target_scores, target_bboxes, target_masks

5、计算损失

在这里，损失被分为两部分：分类损失和回归损失。

分类损失：
- 计算目标分数与预测分数的交叉熵损失；
- 如果某个预测框的 np.abs(target_masks) == 1，那么这个框中一定是背景或检测物，我们只考虑这种预测框的分类损失，所以在这里使用掩膜操作。
回归损失
- 计算目标检测框训练变量与预测检测框训练变量之间差值的绝对值；
- 使用 soomth L1 损失：
- 因为在这里只关心正预测框的回归损失，所以使用掩膜操作。

def compute_loss(target_scores, target_bboxes, target_masks, pred_scores, pred_bboxes):
    """
    target_scores shape: [1, 45, 60, 9, 2],  pred_scores shape: [1, 45, 60, 9, 2]
    target_bboxes shape: [1, 45, 60, 9, 4],  pred_bboxes shape: [1, 45, 60, 9, 4]
    target_masks  shape: [1, 45, 60, 9]
    """
    score_loss = tf.nn.softmax_cross_entropy_with_logits(labels=target_scores, logits=pred_scores)
    foreground_background_mask = (np.abs(target_masks) == 1).astype(np.int)
    score_loss = tf.reduce_sum(score_loss * foreground_background_mask, axis=[1,2,3]) / np.sum(foreground_background_mask)
    score_loss = tf.reduce_mean(score_loss)

    boxes_loss = tf.abs(target_bboxes - pred_bboxes)
    boxes_loss = 0.5 * tf.pow(boxes_loss, 2) * tf.cast(boxes_loss<1, tf.float32) + (boxes_loss - 0.5) * tf.cast(boxes_loss >=1, tf.float32)
    boxes_loss = tf.reduce_sum(boxes_loss, axis=-1)
    foreground_mask = (target_masks > 0).astype(np.float32)
    boxes_loss = tf.reduce_sum(boxes_loss * foreground_mask, axis=[1,2,3]) / np.sum(foreground_mask)
    boxes_loss = tf.reduce_mean(boxes_loss)

    return score_loss, boxes_loss

6、训练

EPOCHS = 10
STEPS = 4000
batch_size = 2
lambda_scale = 1.
synthetic_dataset_path="./synthetic_dataset/synthetic_dataset"
TrainSet = DataGenerator(synthetic_dataset_path, batch_size)

model = RPNplus()
optimizer = tf.keras.optimizers.Adam(lr=1e-4)
writer = tf.summary.create_file_writer("./log")
global_steps = tf.Variable(0, trainable=False, dtype=tf.int64)

for epoch in range(EPOCHS):
    for step in range(STEPS):
        global_steps.assign_add(1)
        image_data, target_scores, target_bboxes, target_masks = next(TrainSet)
        with tf.GradientTape() as tape:
            pred_scores, pred_bboxes = model(image_data)
            score_loss, boxes_loss = compute_loss(target_scores, target_bboxes, target_masks, pred_scores, pred_bboxes)
            total_loss = score_loss + lambda_scale * boxes_loss
            gradients = tape.gradient(total_loss, model.trainable_variables)
            optimizer.apply_gradients(zip(gradients, model.trainable_variables))
            print("=> epoch %d  step %d  total_loss: %.6f  score_loss: %.6f  boxes_loss: %.6f" %(epoch+1, step+1,
                                                        total_loss.numpy(), score_loss.numpy(), boxes_loss.numpy()))
        # writing summary data
        with writer.as_default():
            tf.summary.scalar("total_loss", total_loss, step=global_steps)
            tf.summary.scalar("score_loss", score_loss, step=global_steps)
            tf.summary.scalar("boxes_loss", boxes_loss, step=global_steps)
        writer.flush()
    model.save_weights("RPN.h5")

最后我们将得到的 RPN 网络的权值保存下载，供测试集加载使用。

test.py

在测试文件中，我们选取200张图片作为测试集。测试一张图片的流程为：

读取图片；
将图片输入训练好的 RPN 网络并得到每个预测框的得分和训练变量；
将得到的预测框的得分输入 softmax 层，得到每个预测框中的内容是背景或检测物的概率；
将一张图片上的 45*60*9 个预测框的平移量与尺度因子以及上一步中得到的概率输入，得到每个正预测框对应的回归框（其实所有表示同一个检测目标的回归框都是重合的）；
执行 nms() 函数，取出最优的 n 个预测框；
将预测框画在图片上，并保存。

import os
import cv2
import numpy as np
import tensorflow as tf
from PIL import Image
from rpn import RPNplus
from utils import decode_output, plot_boxes_on_image, nms

synthetic_dataset_path ="./synthetic_dataset/synthetic_dataset"
prediction_result_path = "./prediction"
if not os.path.exists(prediction_result_path): os.mkdir(prediction_result_path)

model = RPNplus()
fake_data = np.ones(shape=[1, 720, 960, 3]).astype(np.float32)
model(fake_data) # initialize model to load weights
model.load_weights("./RPN.h5")

for idx in range(8000, 8200):
    image_path = os.path.join(synthetic_dataset_path, "image/%d.jpg" %(idx+1))
    raw_image = cv2.imread(image_path)
    image_data = np.expand_dims(raw_image / 255., 0)
    pred_scores, pred_bboxes = model(image_data)
    pred_scores = tf.nn.softmax(pred_scores, axis=-1)
    pred_scores, pred_bboxes = decode_output(pred_bboxes, pred_scores, 0.9)
    pred_bboxes = nms(pred_bboxes, pred_scores, 0.5)
    plot_boxes_on_image(raw_image, pred_bboxes)
    save_path = os.path.join(prediction_result_path, str(idx)+".jpg")
    print("=> saving prediction results into %s" %save_path)
    Image.fromarray(raw_image).save(save_path)

cofisher

原创文章 151 获赞 56 访问量 15万+

关注私信

用Tensorflow2.0实现Faster-RCNN的详细代码解析

文章目录
