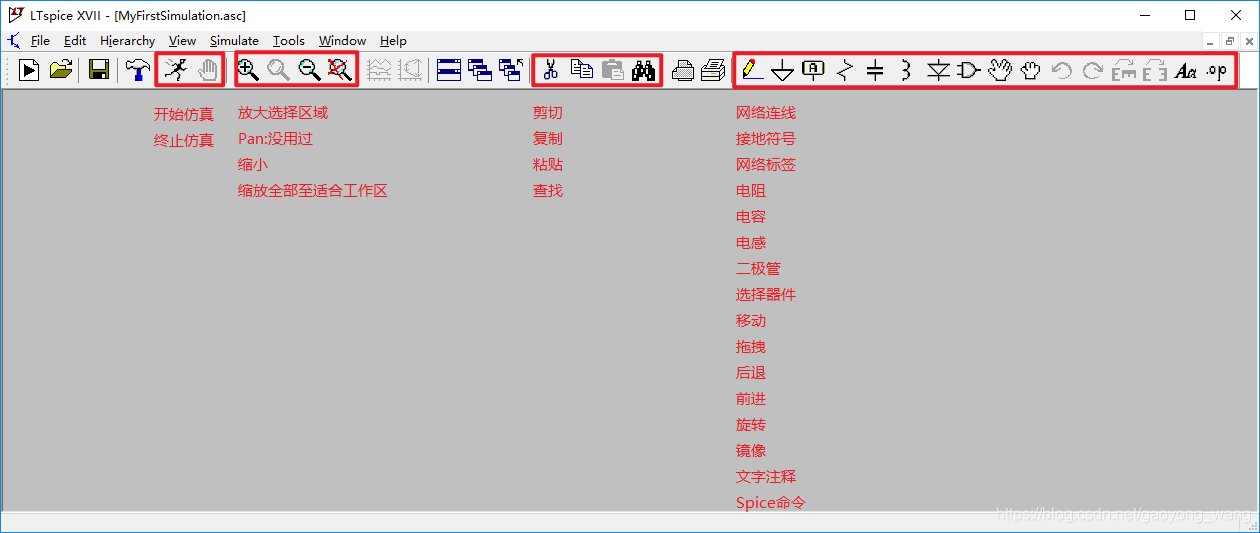

直接上图，如下是我们必须学会的工具栏按钮，下面会详细介绍。

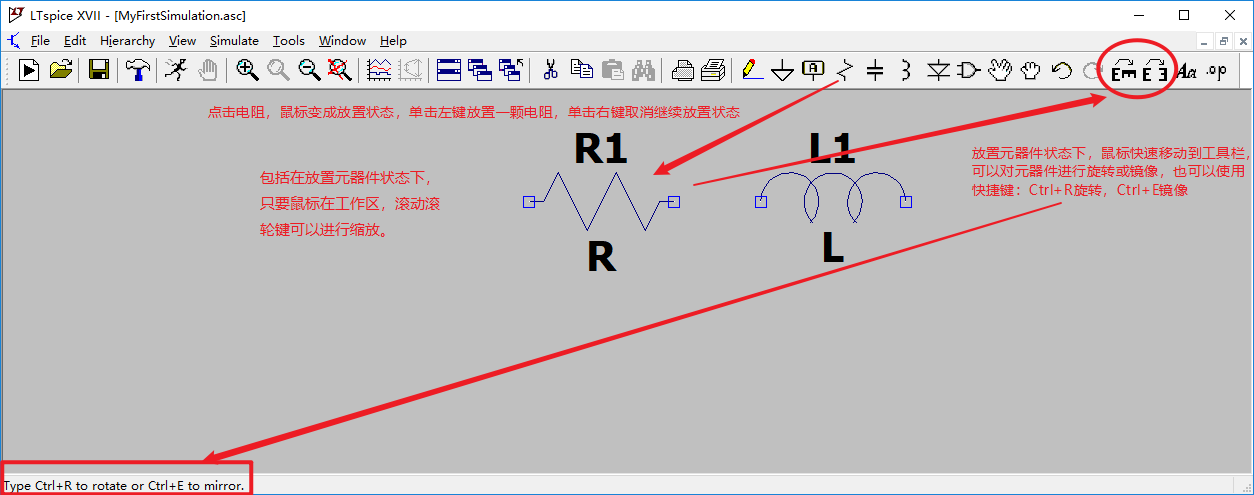

首先我们从放置被动器件开始，搭建一个RLC低通滤波电路，如下：

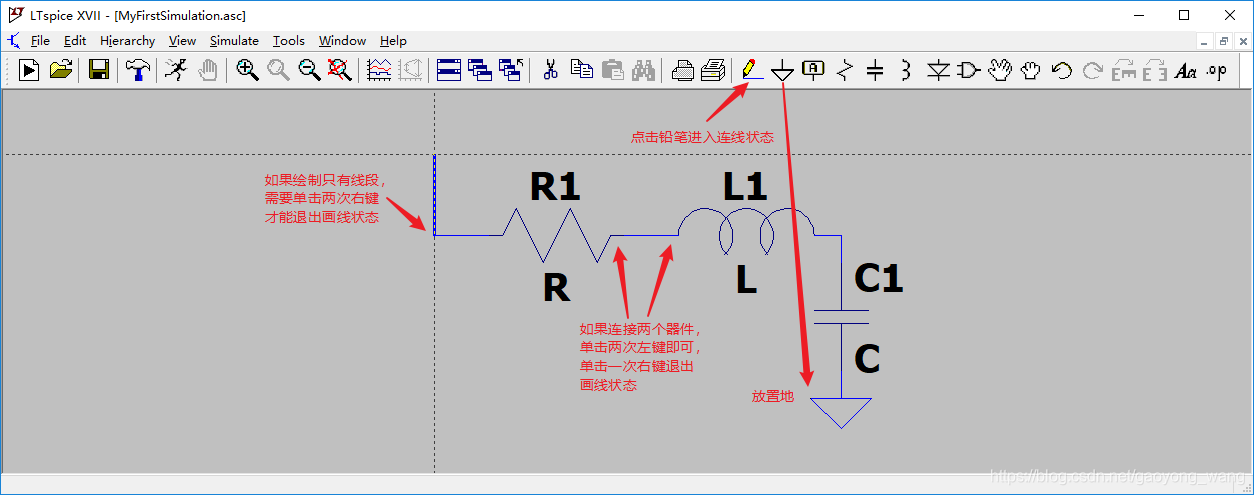

放置完器件后，我们开始连线以及放置地，当鼠标变成大十字说明进入了画线状态：

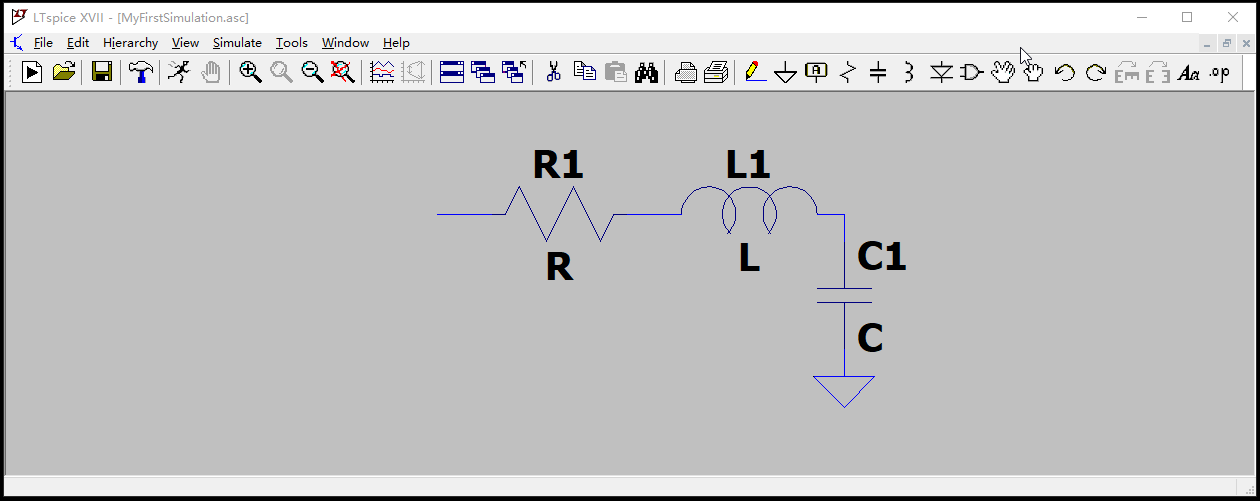

然后说一下移动和拖拽的区别，如下：
移动和拖拽支持框选操作，按住鼠标左键不放即可框选多个项目进行移动或拖拽。
接下来演示一下剪切、复制、粘贴，请特别注意，LTspice的剪切就是删除，删除就是剪切！

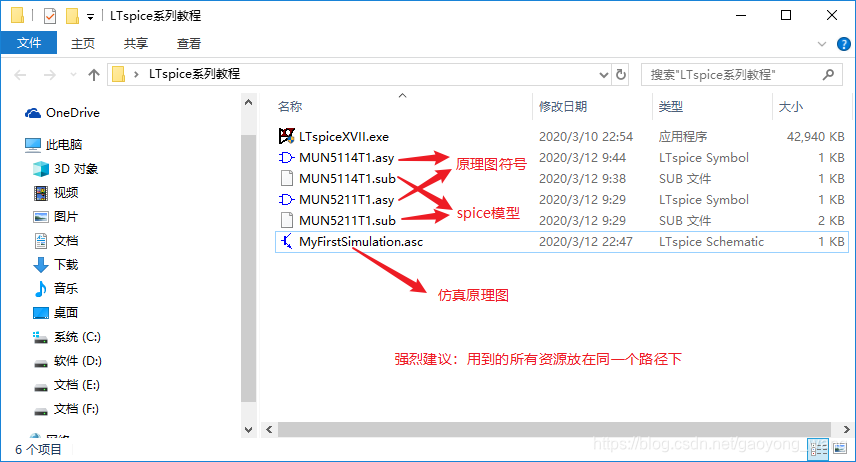

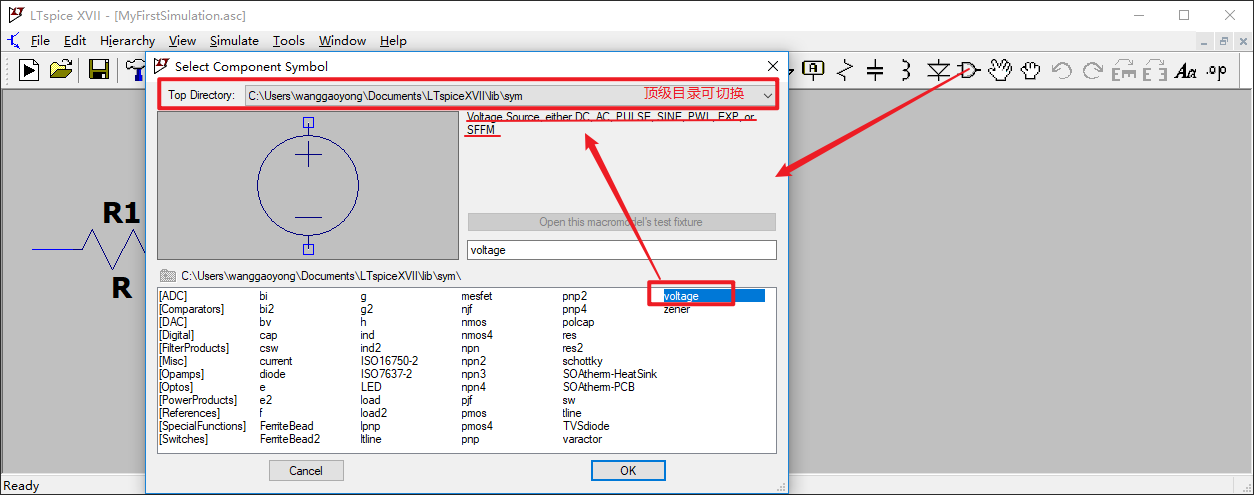

然后我们看一下选择器件按钮，点击工具栏按钮会弹出选择器件窗口，这些器件后面详细介绍。首先讲一个常用的，voltage，电压源，当我们选中的时候，上方会出现解释。另外，请注意LTspice的顶级路径是可以切换的，默认是系统自带仿真库路径，可以切换到当前仿真文件所在目录。划重点，强烈建议将第三方库文件与仿真原理图放在同一个目录下！这样做的好处，首先画图时容易找到，其次仿真图给别人时和库一起打包，不会出现找不到仿真库的问题。
当我们选择好器件后，可双击该器件或者单击OK，进入放置器件状态，单击右键取消放置：
下面着重讲解一下网络标签按钮，大部分EDA软件都有网络标签，LTspice的网络标签大同小异。只要网络名一样，不管是否有连线，这些器件都是连接在一起的！
我们随便找一根连线，鼠标放上去时状态栏会显示当前网络的默认网络名，都是以N+数字表示，这样的网络名不便于我们后期查看该网络的波形，我们可以修改这个网络名：
也可以设置端口类型：
然后我们讲一下文字注释工具，文字说明可以放置一些说明性的文字，如下：
spice命令按钮后面会详细介绍。
到这里，我们工具栏基本介绍完毕，后面的文章中针对不同应用还会有详细介绍。
