Linux Sentaurus-Silvaco虚拟机使用方法

Linux Sentaurus-Silvaco虚拟机使用方法

一、安装文件下载

两个文件夹：

1. Vmware Workstation 14
2. 虚拟机文件系统（必备）

默认是百度网盘链接下载，文件总大小大约13G左右。

下载完之后会有下面几个文件

检查下载的虚拟机文件系统的文件夹中的压缩包是不是以下格式：.zip.001-0** 结尾是数字的格式。

二、 安装使用方法

第一步 安装VMware Workstation 桌面虚拟计算机软件

VM 用于提供Windows和Linux系统之间的交互。如果自己Windows系统装了VMware，可以直接跳过此安装步骤，进行第二步操作。（建议VM版本是12以上）

下面以提供的的VM Pro 14为例

1. 打开下载的文件夹Vmware Workstation 14，解压安装包VMware-workstation-full-14.1.1.28517.zip,然后进入解压后的目录，双击VMware-workstation-full-14.1.1.28517.exe文件，启动VMware Workstation 14 Pro安装程序；


2. 在弹出的欢迎窗口中，点击下一步按钮进入下一步

3. 在弹出的最终用户协议窗口中，勾选我接受许可协议中的条款复选框，然后点击下一步按钮进入下一步

4. 在弹出的自定义安装窗口中，可以点击更改按钮选择VMware Workstation的安装目录（本教程中采用默认目录）。
   选定安装位置后，勾选增强型键盘驱动程序，然后点击下一步按钮进入下一步;

5. 在弹出的用户体验设置窗口中，去掉启动时检查产品更新 和 帮助完善VMware Workstation Pro（H） 复选框前的勾，然后点击下一步按钮进入下一步；

6. 在弹出的快捷方式窗口中，直接点击下一步按钮进入下一步；

7. 在弹出的已准备好安装VMware Workstation Pro窗口中，点击安装按钮开始安装；

8. 等待VMware安装完毕后，在弹出的安装向导已完成窗口中，点击完成按钮完成安装；

9. 在弹出的系统重启提示窗口中，点击是按钮重启系统（这里也可以点击否按钮，等激活VMware Workstation 14 Pro后再重启。）；

10. 双击桌面上的VMware Workstation Pro图标，在弹出的VMware Workstation 14激活窗口中，输入许可证（Vmware 14 Key.txt 文件中的密钥，选择其中一个，如无法激活，请试下一个，密钥网上有很多！！！）

11. 在弹出的激活成功窗口中，点击完成按钮完成软件激活；

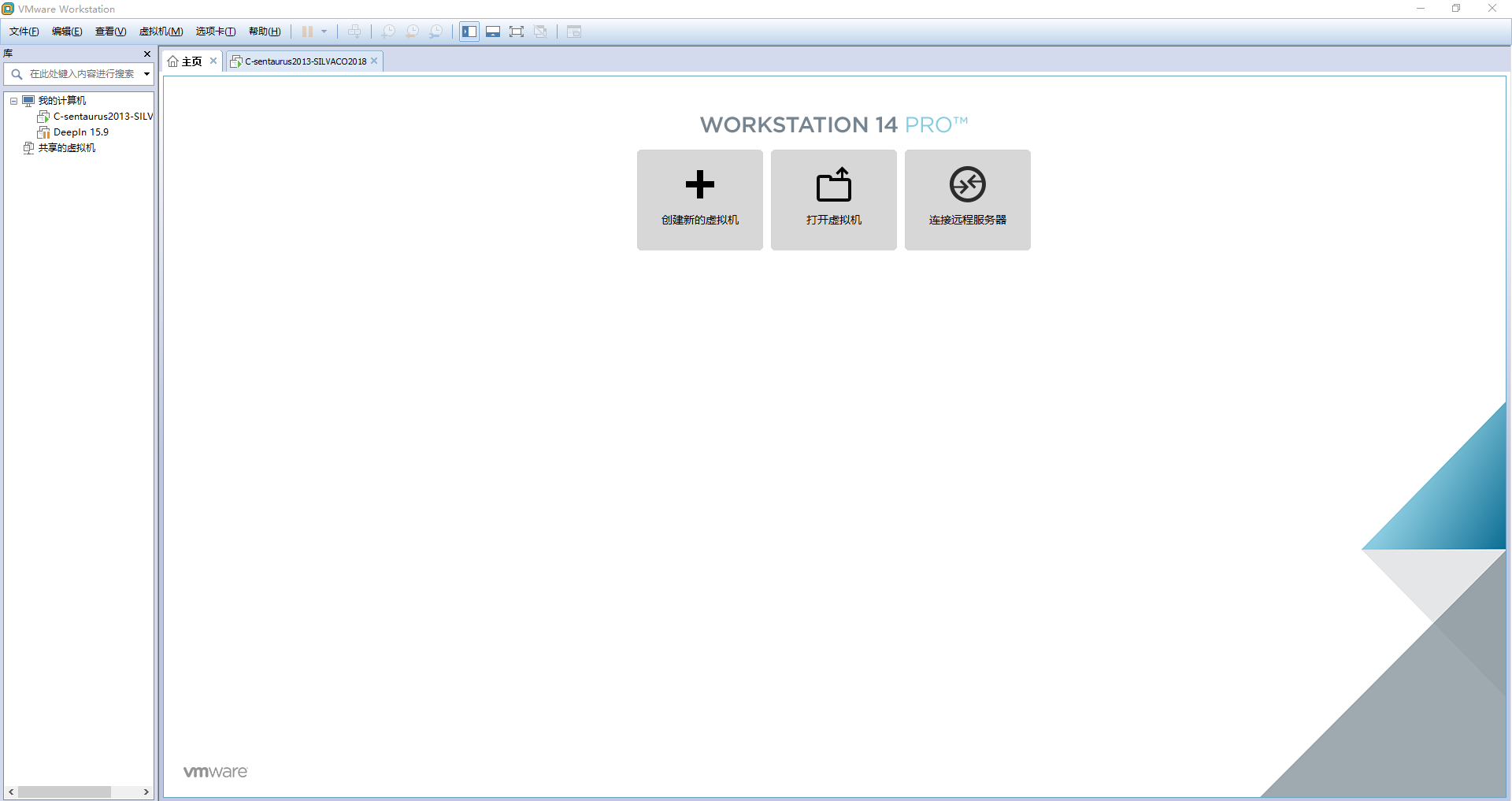

12. 然后双击桌面的VM即可打开VMware Workstation,如下图所示。


第二步 解压下载的虚拟机文件压缩包

1. 进入虚拟机文件系统文件夹，可以看到后缀名为zip.001、zip.002、zip.003…等压缩文件(7z格式文件)，解压缩前，确保你使用的压缩软件是好压或者360压缩软件，Winrar不建议使用。

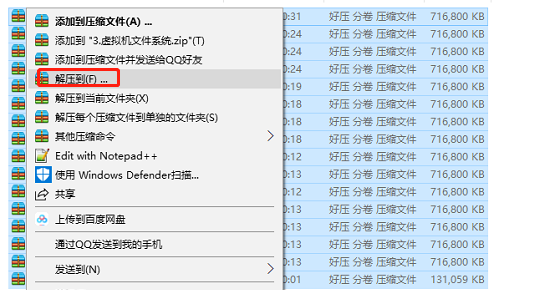

2. 全部选中， 右键选择解压到某一文件夹来解压缩，尽量选择较大空间的磁盘保存解压的文件。

   解压过程中（过程较慢，耐心等待）：

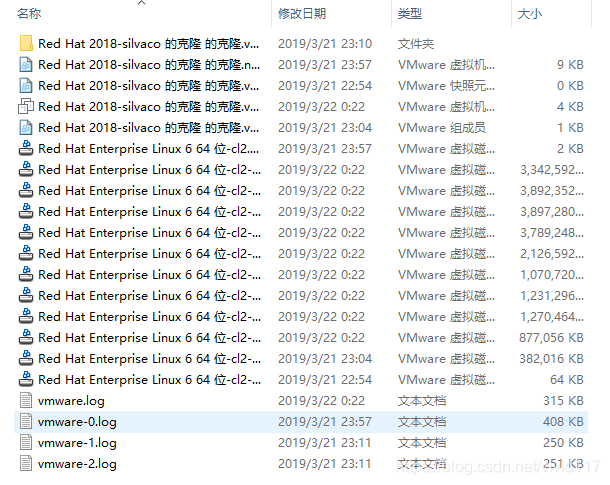

   解压后的文件夹


3. 用VMware 打开刚才解压后的文件夹路劲

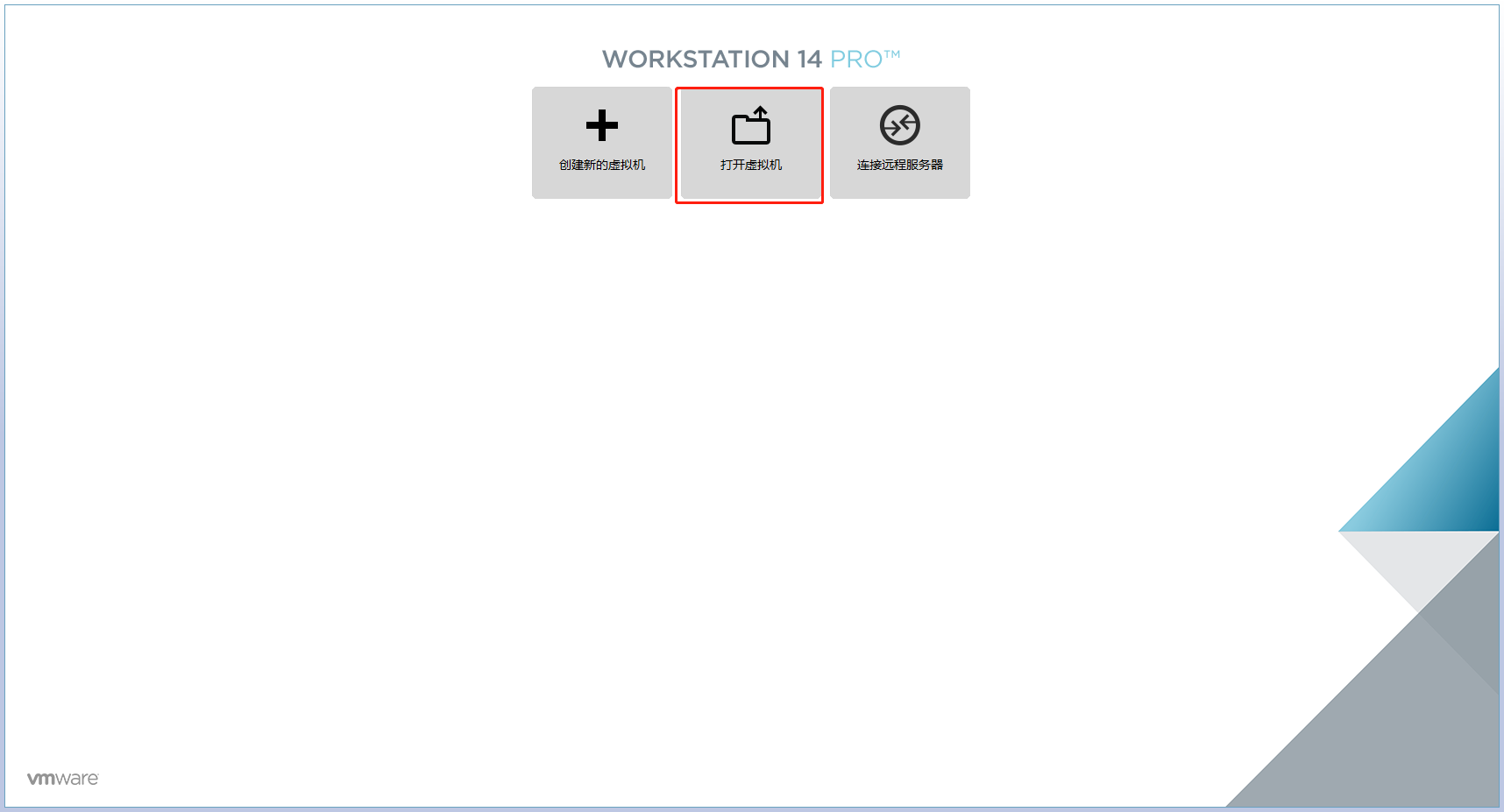

   VM打开界面，点击打开虚拟机，找到上一步解压的文件夹

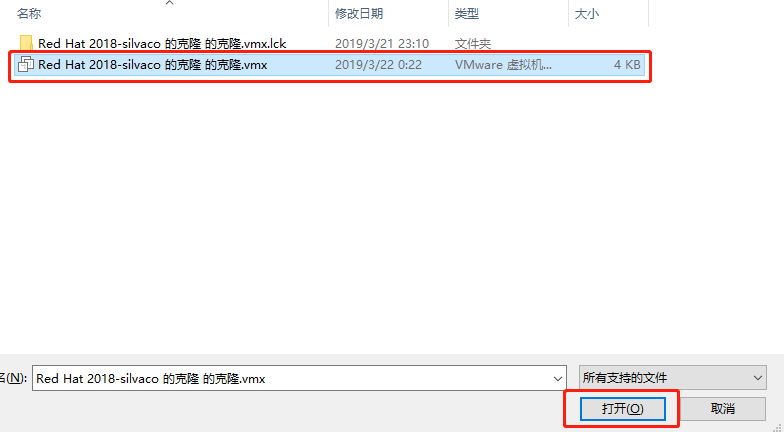

4. 找到Red Hat 2018-silvaco 的克隆 的克隆.vmx后缀名为vmx文件，选择打开

5. 点击获取所有权限

6. 主界面出现如下界面，即虚拟机即可使用

第三步 虚拟机的使用

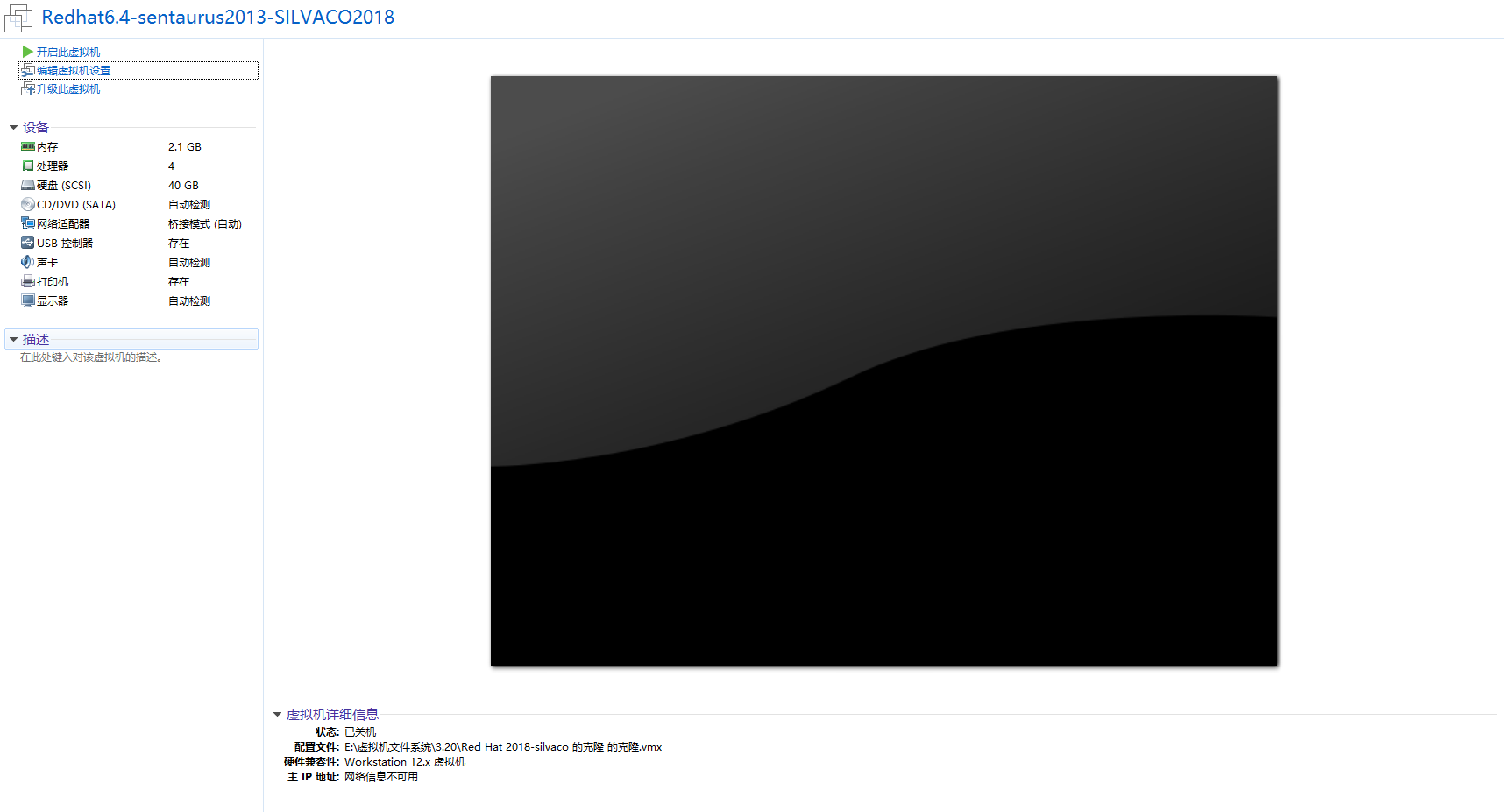

1. 打开虚拟机前，请检查虚拟机的相关配置
   1） MAC地址的检查。

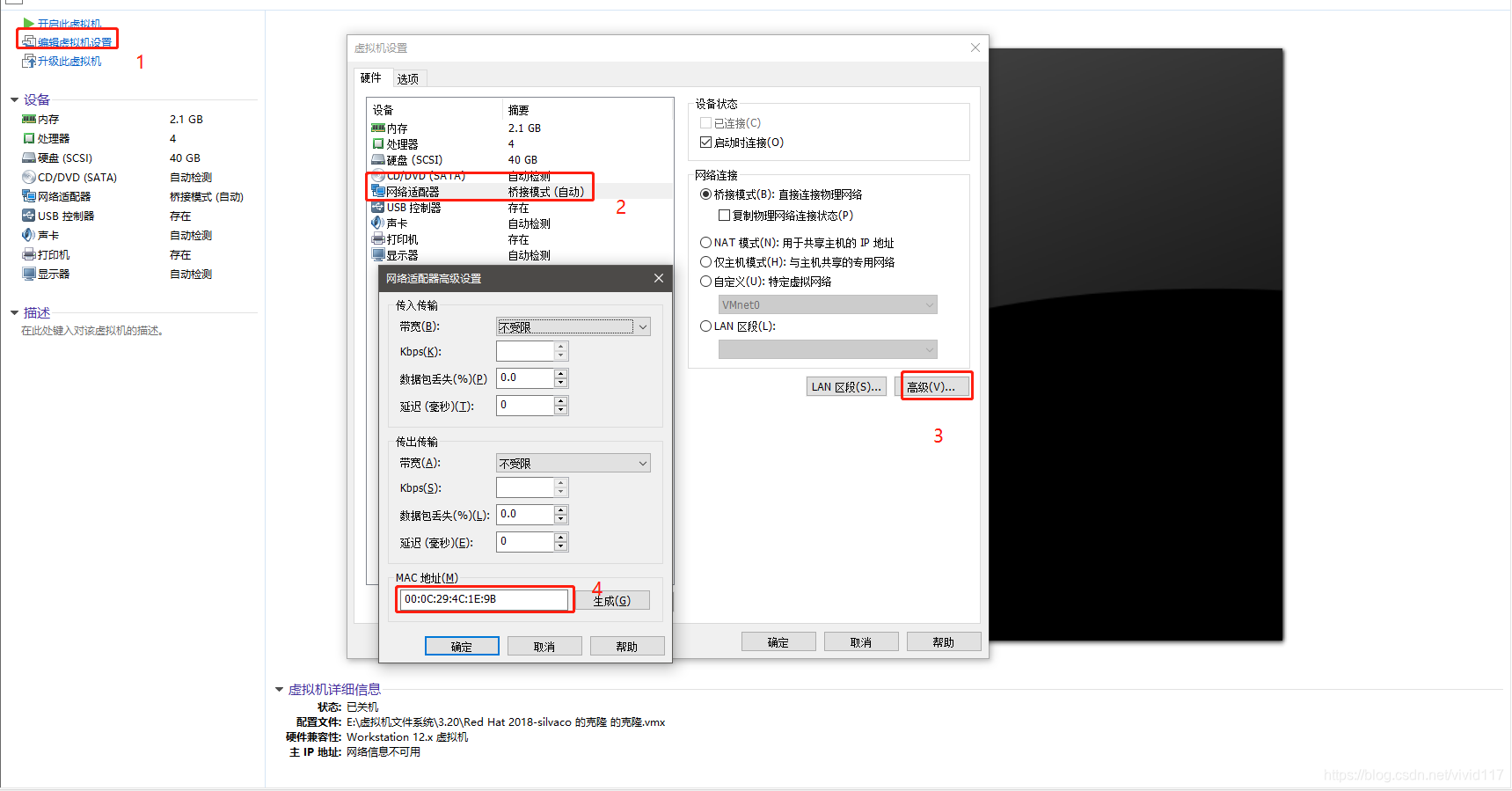

   按照如下顺序检查虚拟机的MAC地址是否正确。
   sentaurus-silvaco版的虚拟机注意mac地址是00:0C:29:4C:1E:9B ,下图
   sentaurus版的虚拟机注意mac地址是00:0C:29:CC:5B:5C
   2）网络连接方式的检查。
   一般为桥接连接方式，显示在上图。

2. 确认上面的操作后可以直接打开虚拟机使用，点击开启此虚拟机，弹出如下对话框，点击我已移动该虚拟机,等待进入。

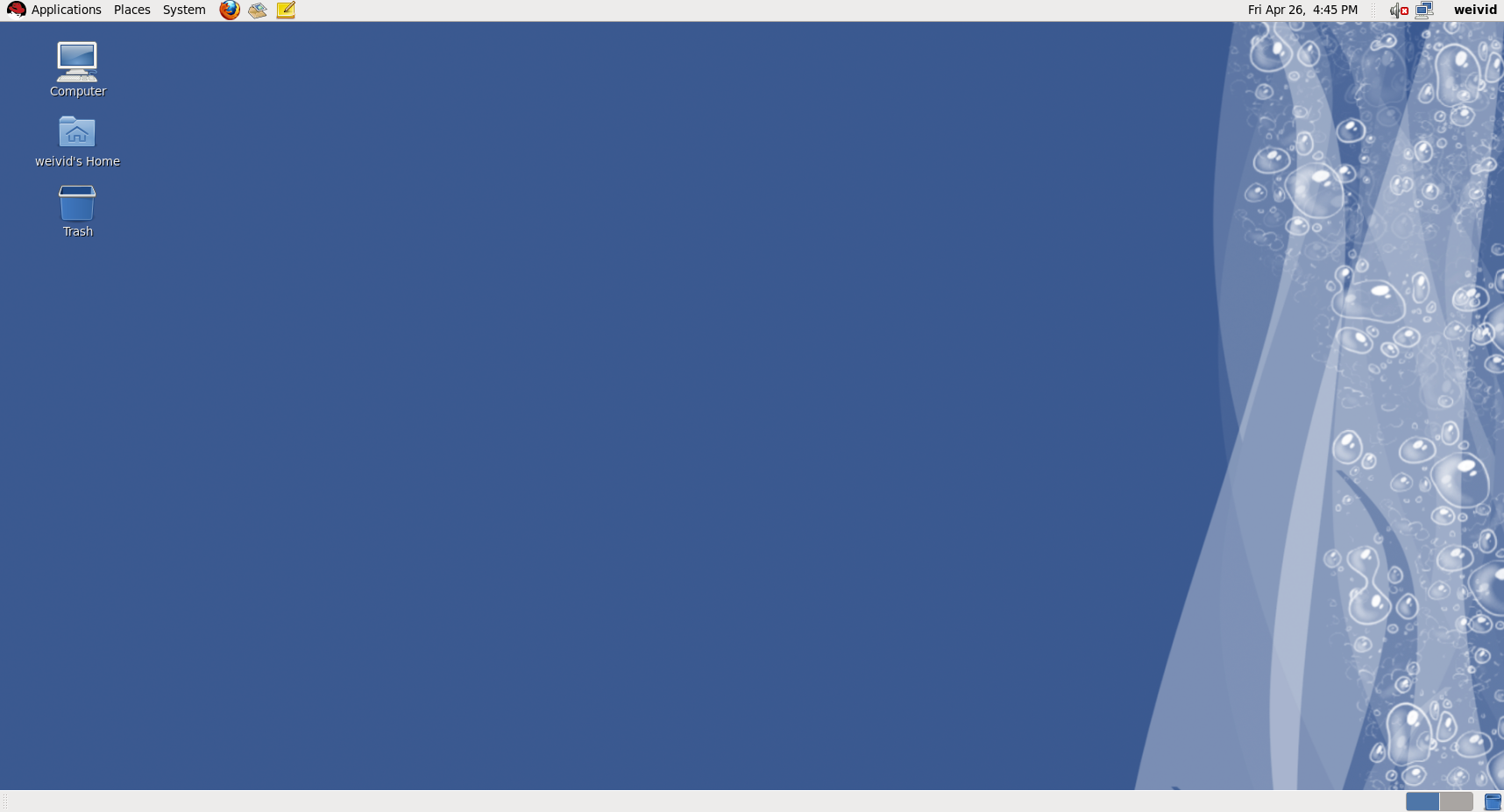

3. 出现登录界面，选择weivid用户或者other用户（root）均可,密码均为123456，进入如下Linux 系统的桌面。

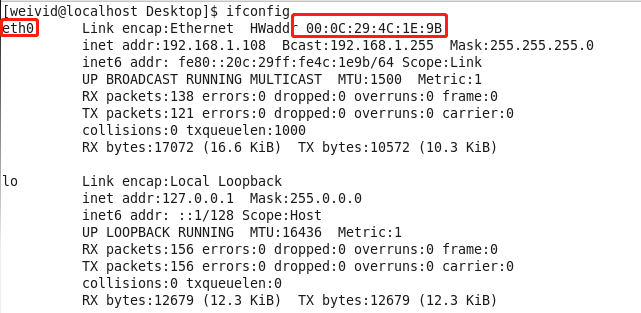

4. 在桌面右键选择open a terminal, 终端输入ifconfig命令，检查虚拟机的网卡名和MAC地址是否为刚才修改的，下图提供sentaurus-silvaco版本的信息。

   若出现与上图不一致的信息，则 按照下面步骤修改网卡名及MAC地址信息
   信息相同即可执行第四步操作

网卡名和MAC地址不一致的解决办法

1. 普通用户模式下，终端输入**su root **进入超级管理员模式，然后输入密码，回车进入root（密码不可视化）

2. 查看网卡信息文件，检查ATTR是否为00:0C:29:4C:1E:9B

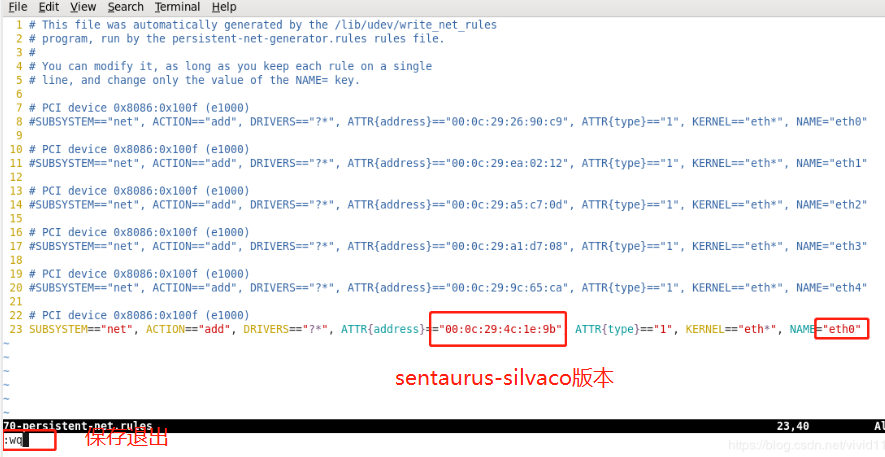

   终端输入 vim /etc/udev/rules.d/70-persistent-net.rules ，弹出修改MAC地址的vim文本编辑器

   回车后进入如下vim编辑器界面。
   vim编辑起的简单使用
   1）按i键或a键进入编辑模式，左下角会显示"insert"，移动光标至需要更改的地方，修改如下信息。
   2）保存与退出操作。按esc键返回命令模式，然后输入 :wq 回车 即可保存退出。输入时注意左下角的变化。

3. 退出后界面仍为终端界面

   蓝色字体不用管，#代表注释，需要修改的是上图中红色方框的信息，注意自己的版本，sentaurus-silvaco版本为上图所示的mac地址信息，sentaurus版本是00:0C:29:CC:5B:5C。

3. 然后修改ifcfg-eth0文件：
   终端中输入 vim /etc/sysconfig/network-scripts/ifcfg-eth0 命令，打开网卡的配置文件，和上面一样，修改为以下信息，注意版本的MAC地址，sentaurus-silvaco版本为上图所示的mac地址信息，sentaurus版本是00:0C:29:CC:5B:5C。修改后保存退出。

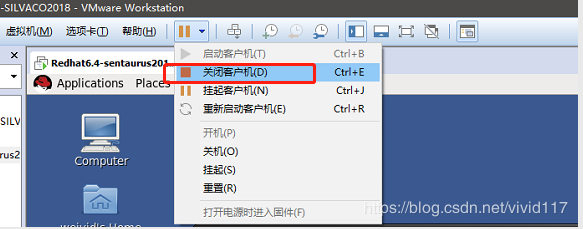

4. 然后关闭虚拟机 （注意不要重启，如果重启了，也请关机）

5. 最后在修改外部的mac地址，参考MAC地址检查
   此步骤的原因在于，如果你之前没有检查虚拟机的MAC地址或者在初次打开虚拟机时，选择了我已复制该虚拟机选项，就会导致虚拟机的mac地址会自动更改。所以需要先在内部修改网卡名及MAC地址，再修改外部的MAC地址
6. 修改完MAC地址后，选择开启此虚拟机，重新进入Linux系统。
   再在终端中输入ifconfig命令查看，即可看到虚拟机的网卡名和MAC地址已经修改完成。

第四步 软件的启动方式

1. 打开终端 workbench 启动方法

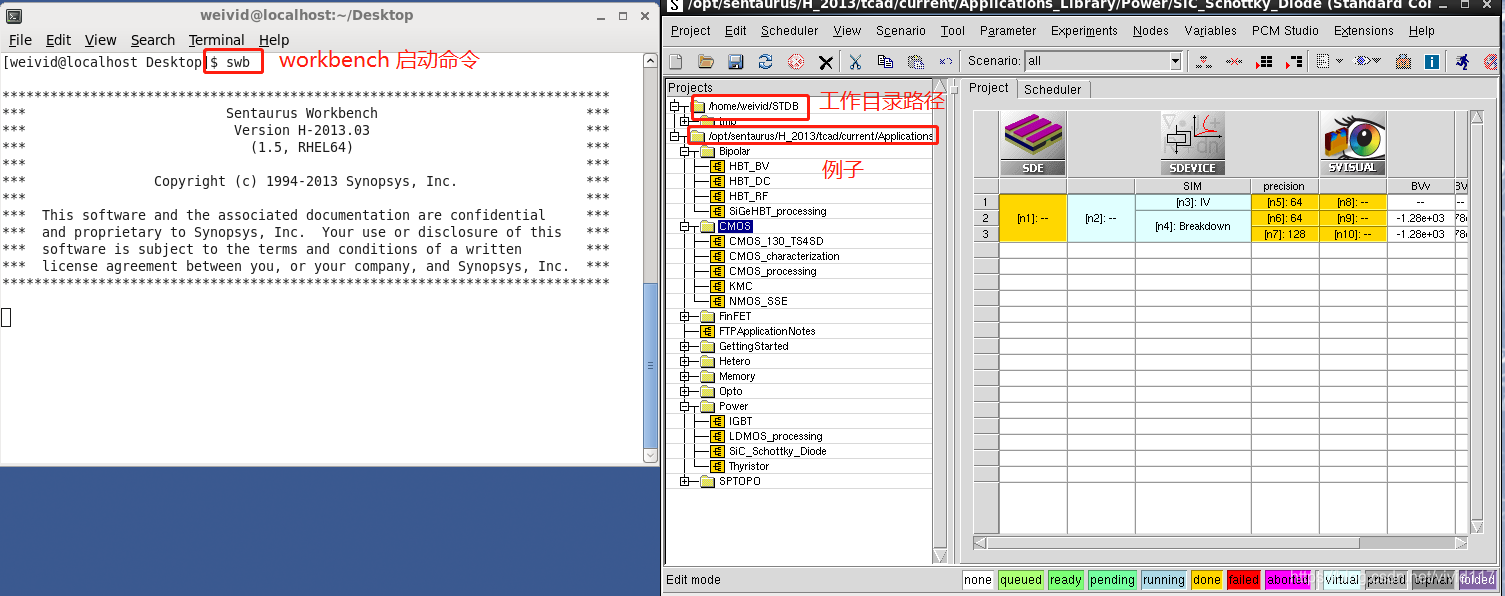

   建议在普通用户下启动软件，因为已配置好工作目录。sentaurus 软件启动swb 的方法：输入swb命令启动工作库，与下面的都可兼容使用。

启动后关于STDB目录的设置，可以根据自己的喜好设置路径
默认的文件夹STDB是在家目录下的STDB, 可以修改工作目录。修改默认工作目录的环境变量的配置文件方法：修改/home/weivid/.bashrc中最后一行的export，将想要的工作目录修改保存即可，然后执行 source /home/wivid/.bashrc

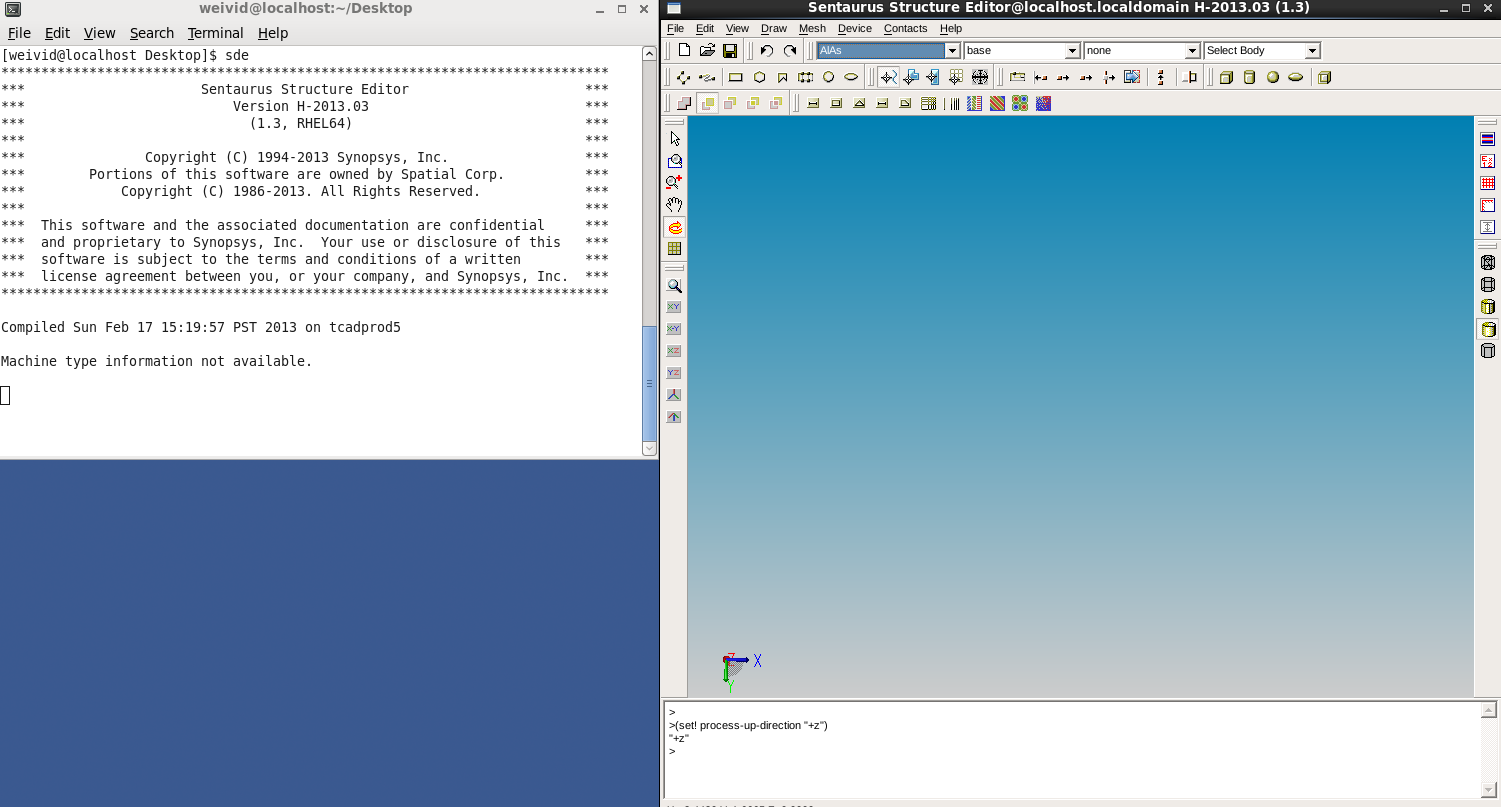

2. sentaurus structure editor 启动命令：sde

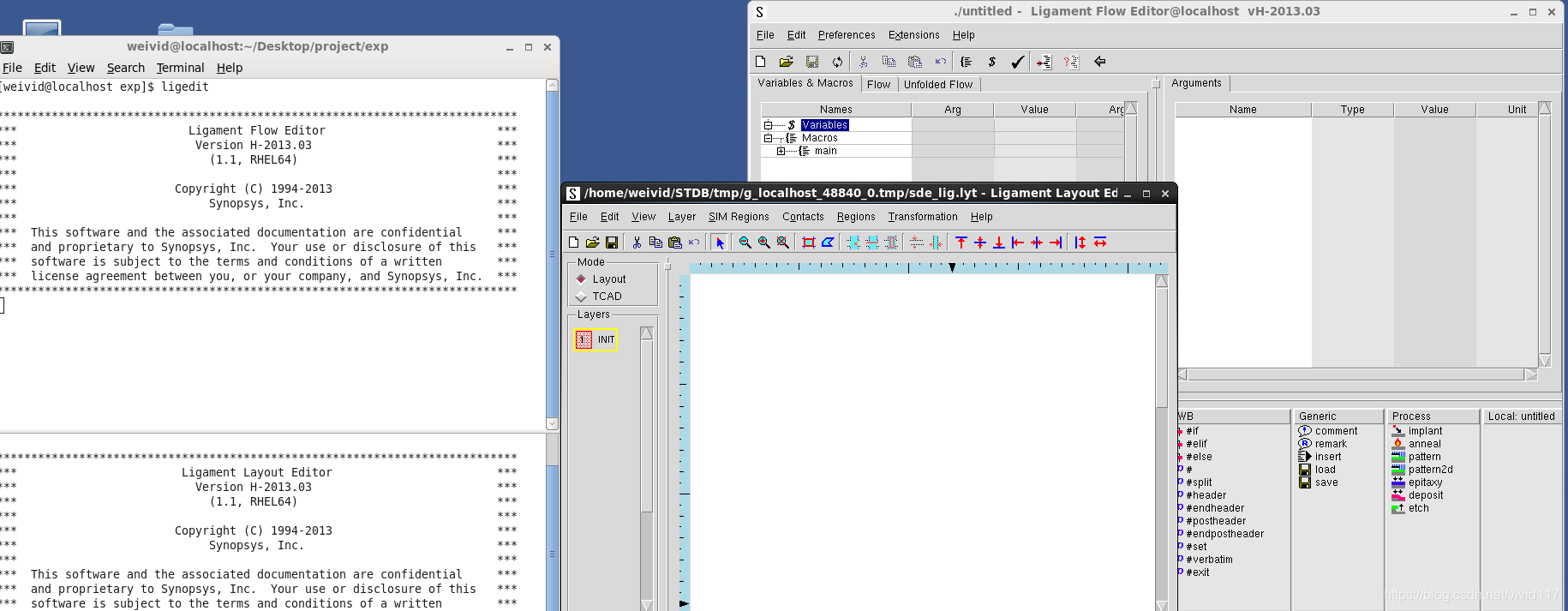

3. ligament 启动

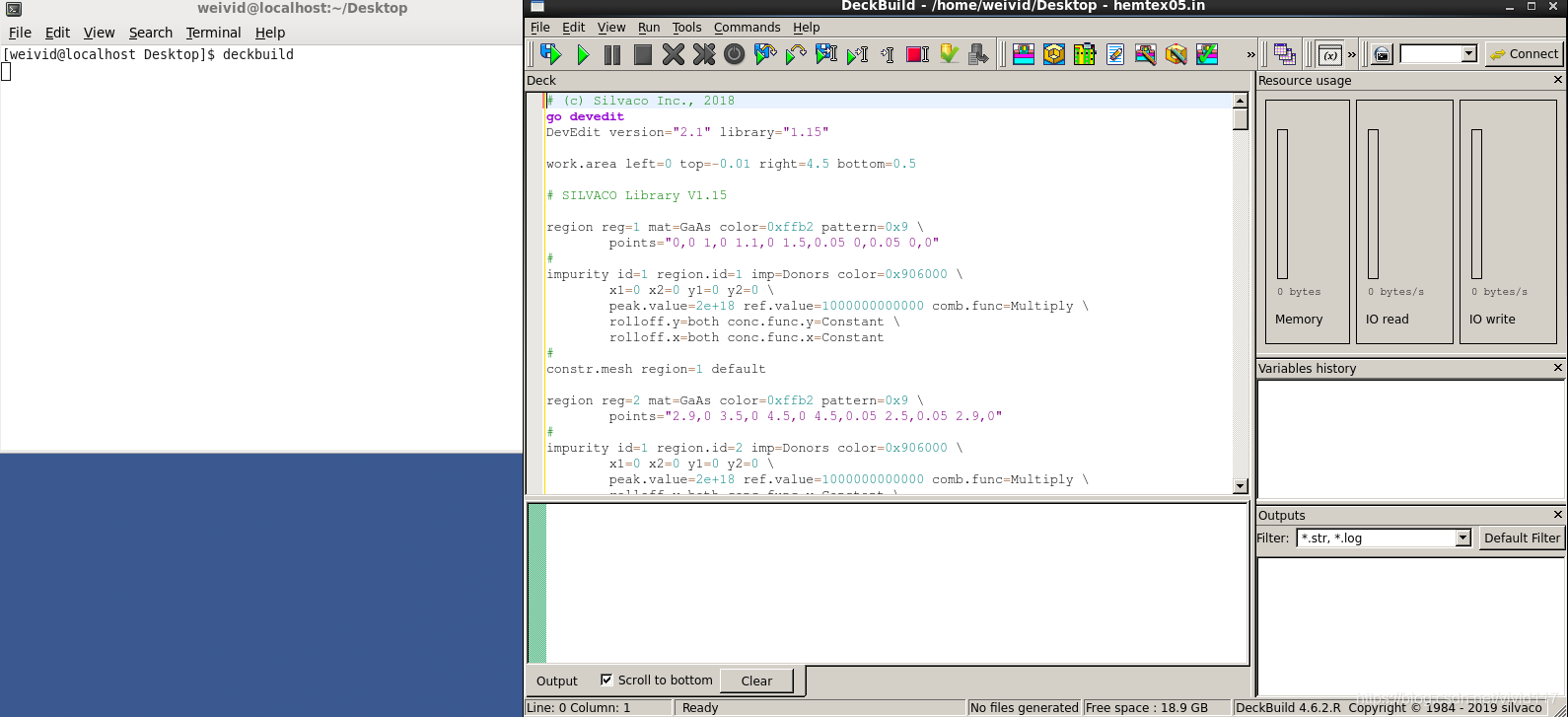

4. silvaco软件启动方法 （sentaurus-silvaco版本）。启动命令：deckbuild

   至此，全部的sentaurus-silvaco虚拟机的的安装使用介绍就完成了，希望大家多多支持！！！

安装使用过程有问题可以加vn：vivid_117

安装使用的问题

1. 下载的虚拟机文件解压时报错的问题。
   解压前检查下载的文件是不是.zip.001以数字结尾的压缩文件，最好使用好压或者360解压软件加压。解压时注意要全部选中，然后再解压，不可只解压其中一个。
2. silvaco启动时界面停留在license界面，打不开的情况，
   检查你的主机名hostname是不是localhost.localdomain, 用hostname命令检查
   然后确保你虚拟机的网络连接方式正确。
   重新校准lic的方法，适用silvaco的版本：
   在终端中执行： sudo /opt/silvaco/bin/sflm -i 命令。

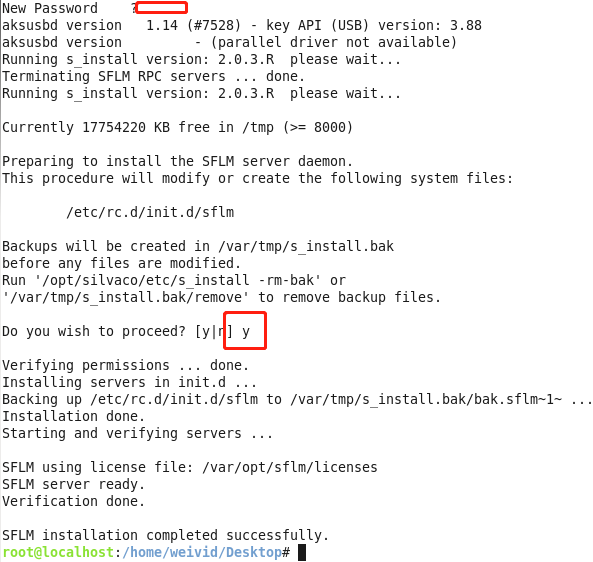

   输入你想设置的passwd 回车后，输入yes。

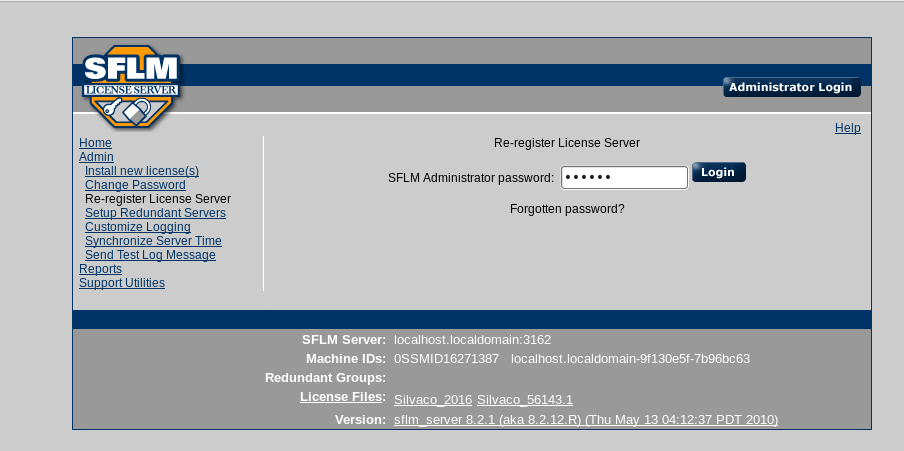

   然后打开火狐浏览器，打开：http://localhost:3162/Admin/Ssmid ，输入刚才的密码。

   按如下界面操作。

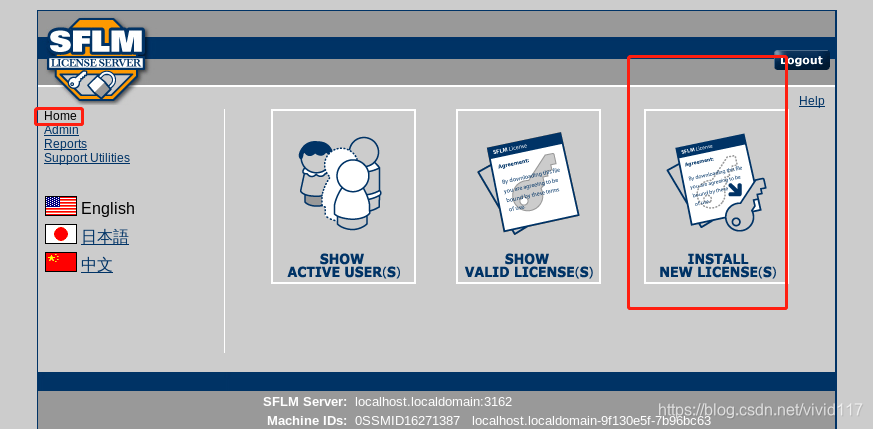

   出现如下：

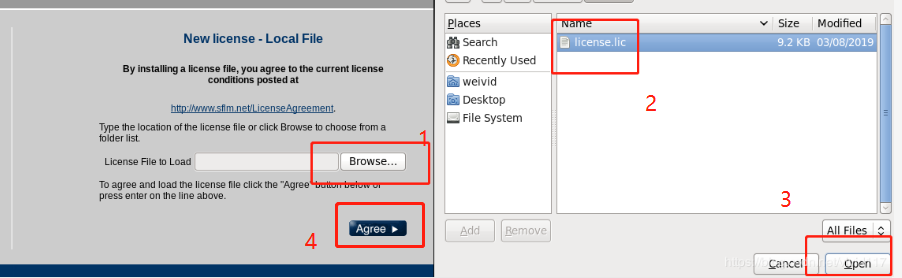

   重新激活一下license。

   重启虚拟机即可使用。
