吴恩达深度学习专项课程的所有实验均采用iPython Notebooks实现，不熟悉的朋友可以提前使用一下Notebooks。本次实验中我们将使用NumPy一步步构建一个朴素RNN网络和LSTM网络。
目录
4.LSTM(Long Short-Term Memory)网络
1.实验综述
2.导入必要的包
import numpy as np
#rnn_utils.py中定义了 本次试验需要的辅助函数
from rnn_utils import * 3.朴素(基础)RNN单元的前行传播

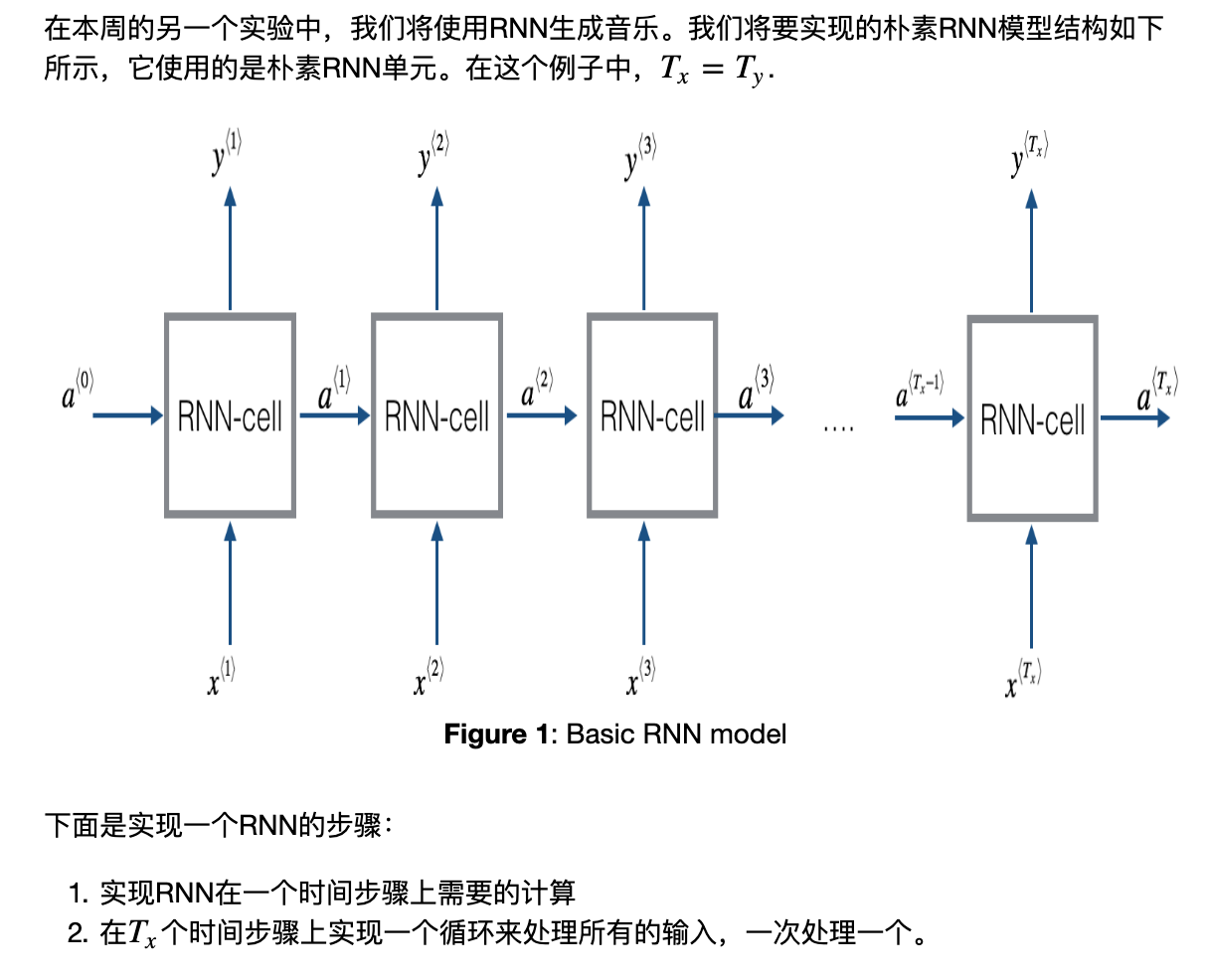

- 朴素RNN单元
# GRADED FUNCTION: rnn_cell_forward
def rnn_cell_forward(xt, a_prev, parameters):
"""
实现 Figure(2)中描述的在一个时间步骤上朴素RNN单元的计算过程。
Arguments:
xt -- 在时间步骤t的输入, 维度 (n_x, m)，同时处理m个样本，每个样本在一个时间步骤的输入是一个向量(n_x,1).
a_prev -- 第"t-1"个时间步骤输出的隐藏状态, 维度 (n_a, m)
parameters -- Python字典包含:
Wax -- 与输入相乘的权重矩阵, 维度 (n_a, n_x)
Waa -- 与之前隐藏状态相乘的权重矩阵, 维度 (n_a, n_a)
Wya -- 与当前隐藏状态相乘用于产生输出的权重矩阵, 维度 (n_y, n_a)
ba -- 计算当前隐藏状态的偏置参数 维度 (n_a, 1)
by -- 计算当前输出的偏置参数 维度 (n_y, 1)
Returns:
a_next -- 当前的隐藏状态 (n_a, m)
yt_pred -- 当前的输出 (n_y, m)
cache -- 元组形式包括(a_next, a_prev, xt, parameters)，用于与反向传播共享参数
"""
# 取出参数
Wax = parameters["Wax"]
Waa = parameters["Waa"]
Wya = parameters["Wya"]
ba = parameters["ba"]
by = parameters["by"]
#计算当前时间步骤的隐藏状态
a_next = np.tanh(Wax.dot(xt) + Waa.dot(a_prev) + ba)
# 计算当前时间步骤的输出
yt_pred = softmax(Wya.dot(a_next) + by)
#存储重要参数 与反向传播共享
cache = (a_next, a_prev, xt, parameters)
return a_next, yt_pred, cache- RNN前行传播
# GRADED FUNCTION: rnn_forward
def rnn_forward(x, a0, parameters):
"""

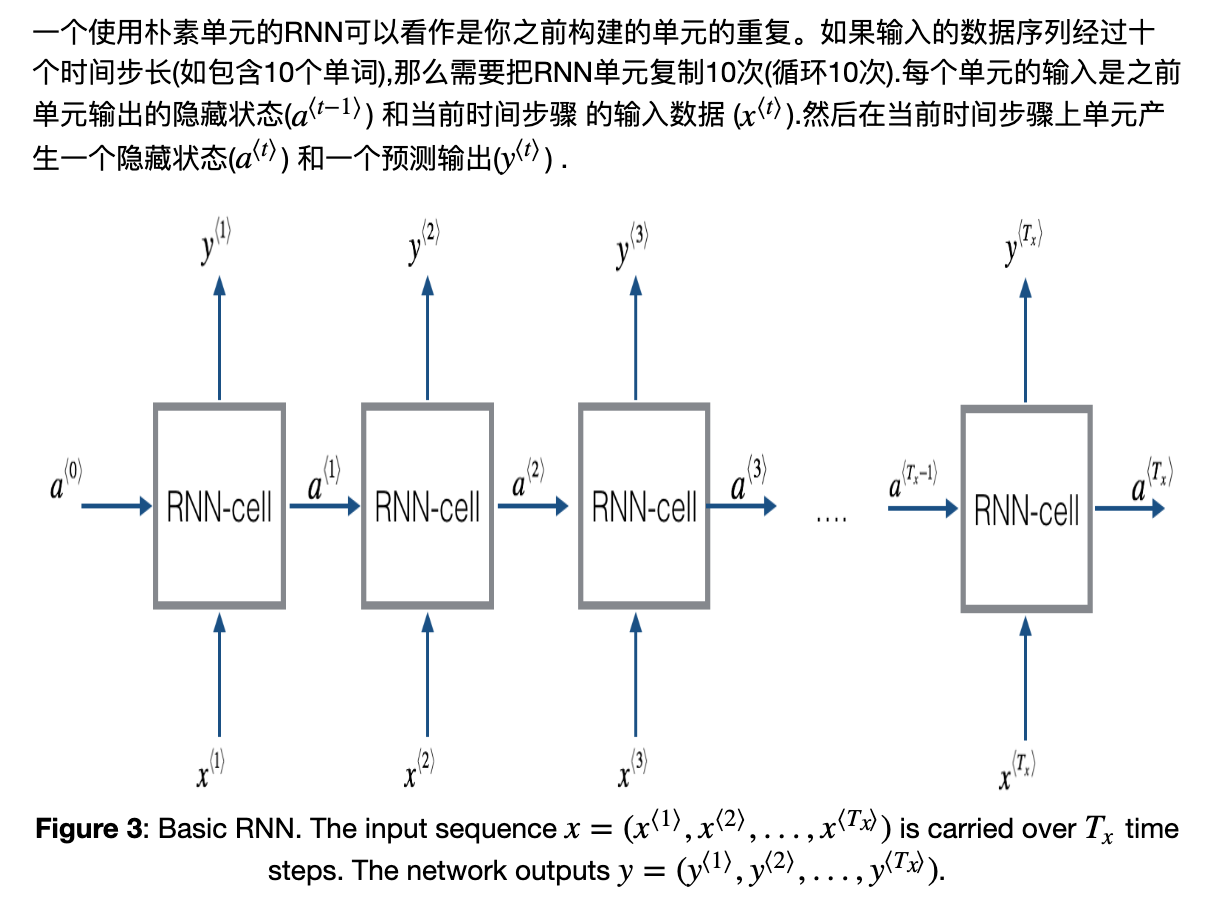

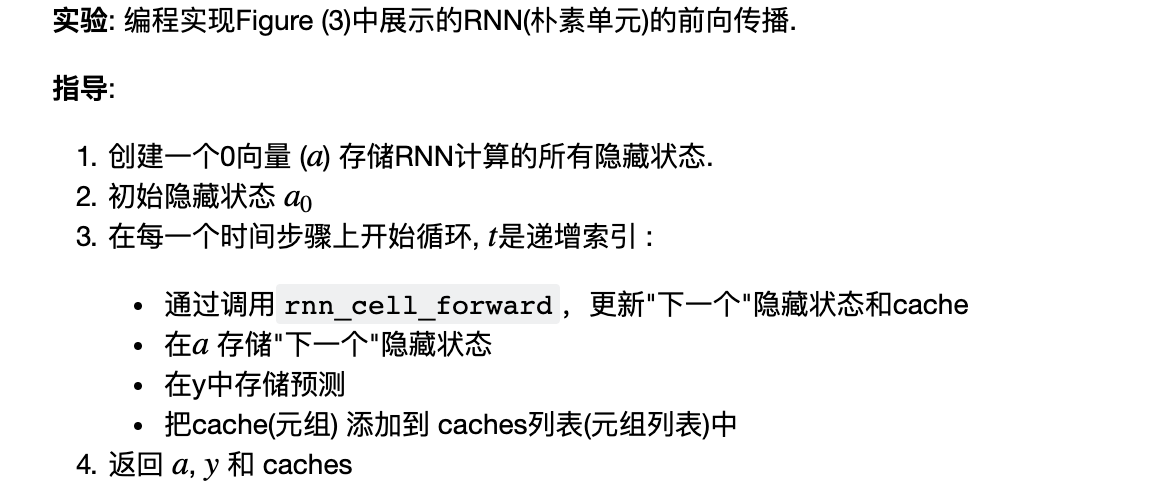

实现 Figure (3)描述的RNN(朴素单元)的前向传播.
Arguments:
x -- 所有时间步骤的输入数据, 维度 (n_x, m, T_x) m个样本(序列)同时处理，每个样本(序列)有Tx个时间步骤(每个样本(序列)的长度相同)
每个样本在一个时间步骤上输入的是一个(n_x,1)向量.
实际应用中为了能够向量化处理，会将m个样本/序列统一为一个固定的长度，长序列截断，短序列填充。或者这个固定长度直接
设置为最长序列的长度，短序列都进行填充以达到这个长度。
a0 -- m个样本(序列)的初始隐藏状态 (n_a, m)
parameters -- Python字典包含:
Wax -- 与输入相乘的权重矩阵, 维度 (n_a, n_x)
Waa -- 与之前隐藏状态相乘的权重矩阵, 维度 (n_a, n_a)
Wya -- 与当前隐藏状态相乘用于产生输出的权重矩阵, 维度 (n_y, n_a)
ba -- 计算当前隐藏状态的偏置参数 维度 (n_a, 1)
by -- 计算当前输出的偏置参数 维度 (n_y, 1)
Returns:
a -- 所有时间步骤上m个样本(序列)的隐藏状态, 维度 (n_a, m, T_x)
y_pred -- 所有时间步骤上m个样本(序列)的预测输出 (n_y, m, T_x)
caches -- 元组列表 包含(list of caches, x) 与反向传播共享参数
"""
# 存储所有的cache
caches = []
# 得到输入x和参数Wya的形状
n_x, m, T_x = x.shape
n_y, n_a = parameters["Wya"].shape
# 用0初始化 a和y_pred
a = np.zeros((n_a,m,T_x))
y_pred = np.zeros((n_y,m,T_x))
#初始化a_next
a_next = a0
#遍历m个样本/序列的每个时间步骤
for t in range(T_x):
# 更新 ”下一个" 隐藏状态, 计算当前时间步骤上的预测输出, 得到cache
a_next, yt_pred, cache = rnn_cell_forward(x[:,:,t],a_next,parameters)
#保存当前时间步骤计算的隐藏状态 即"下一个"隐藏状态
a[:,:,t] = a_next
#保存当前时间步骤计算的预测输出
y_pred[:,:,t] = yt_pred
caches.append(cache)
caches = (caches, x)
return a, y_pred, caches
4.LSTM(Long Short-Term Memory)网络
- 关于LSTM中的门

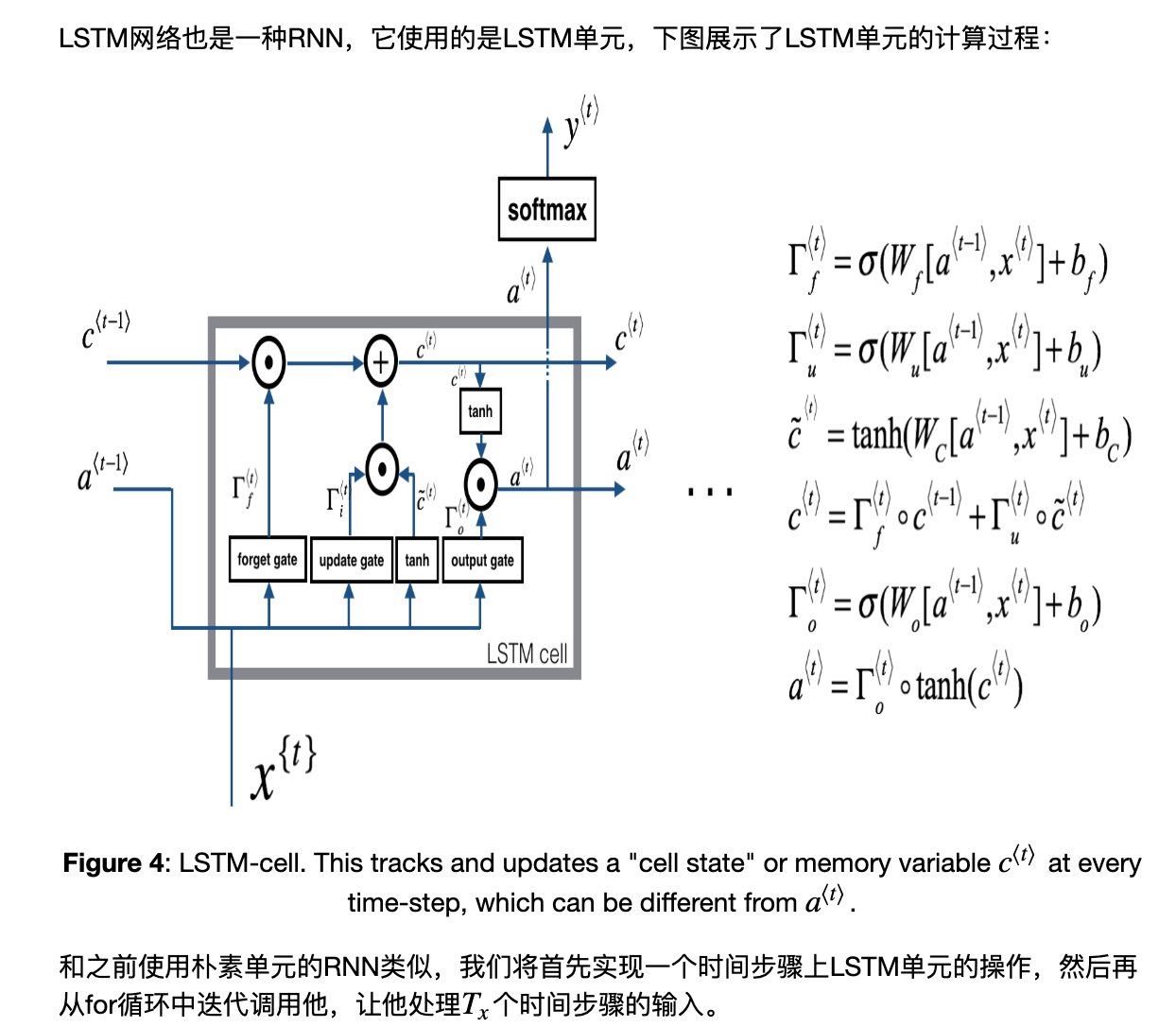

- LSTM单元
# GRADED FUNCTION: lstm_cell_forward
def lstm_cell_forward(xt, a_prev, c_prev, parameters):
"""

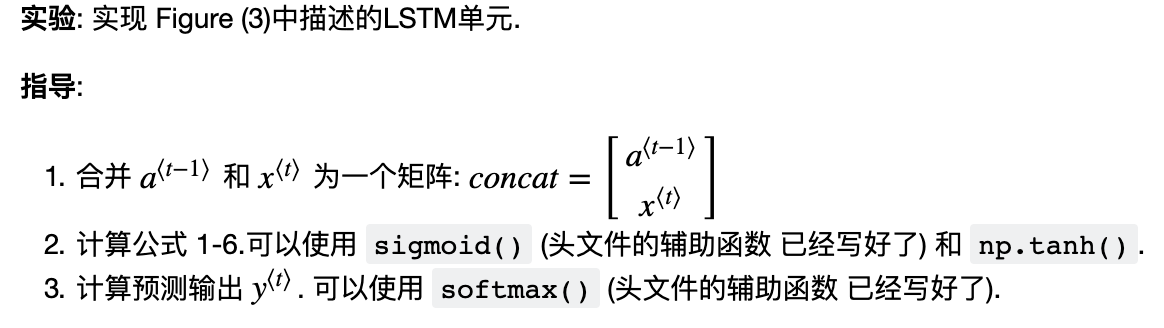

实现 Figure (4)中描述的一个时间步骤上LSTM单元的前向传播
Arguments:
xt -- 时间步骤t的输入数据，m个样本/序列向量化处理 (n_x, m).
a_prev --时间步骤t-1的隐藏状态, (n_a, m)
c_prev -- 时间步骤t-1的细胞状态, (n_a, m)
parameters -- Python字典 包含:
Wf -- 遗忘门权重参数矩阵 (n_a, n_a + n_x)
bf -- 遗忘门偏置参数向量 (n_a, 1)
Wi -- 更新门权重参数矩阵 (n_a, n_a + n_x)
bi -- 更新门偏置参数向量 (n_a, 1)
Wc -- 第一个 "tanh"的权重参数矩阵, (n_a, n_a + n_x)
bc -- 第一个 "tanh"的偏置参数向量, (n_a, 1)
Wo -- 输出门权重参数矩阵 (n_a, n_a + n_x)
bo -- 输出门偏置参数向量 (n_a, 1)
Wy -- 与隐藏状态计算输出有关的权重参数矩阵, (n_y, n_a)
by -- 与隐藏状态计算输出有关的偏置参数向量, (n_y, 1)
Returns:
a_next -- 当前单元计算出的隐藏状态，并传递到下一个单元 (n_a, m)
c_next -- 当前单元计算出的细胞状态，并传递到下一个单元 (n_a, m)
yt_pred -- 在时间步骤t 计算的预测输出 (n_y, m)
cache -- 元组形式 与反向传播共享参数, 包含 (a_next, c_next, a_prev, c_prev, xt, parameters)
Note: ft/it/ot 代表 forget/update/output gates, cct 代表候选值 (c tilde),
c 代表 记忆(单元)状态
"""
# 取出参数
Wf = parameters["Wf"]
bf = parameters["bf"]
Wi = parameters["Wi"]
bi = parameters["bi"]
Wc = parameters["Wc"]
bc = parameters["bc"]
Wo = parameters["Wo"]
bo = parameters["bo"]
Wy = parameters["Wy"]
by = parameters["by"]
# 得到 xt 和 Wy的维度
n_x, m = xt.shape # m为样本(序列)数 n_x为样本在一个时间步骤上输入的长度(嵌入向量长度)
n_y, n_a = Wy.shape #n_a LSTM单元中 隐藏单元的数量; n_y预测输出的长度(输出层单元数)
# 合并 a_prev and xt
concat = np.zeros((n_a+n_x,m))
concat[: n_a, :] = a_prev
concat[n_a :, :] = xt
# 计算 ft, it, cct, c_next, ot, a_next
ft = sigmoid(Wf.dot(concat) + bf) #(n_a,m)
it = sigmoid(Wi.dot(concat) + bi) #(n_a,m)
cct = np.tanh(Wc.dot(concat) + bc) #(n_a,m)
c_next = ft*c_prev + it*cct
ot = sigmoid(Wo.dot(concat) + bo) #(n_a,m)
a_next = ot*np.tanh(c_next) #(n_a,m)
# 计算当前LSTM单元的预测输出
yt_pred = softmax(Wy.dot(a_next) + by) #(n_y,m)
cache = (a_next, c_next, a_prev, c_prev, ft, it, cct, ot, xt, parameters)
return a_next, c_next, yt_pred, cache- LSTM的前行传播
# GRADED FUNCTION: lstm_forward
def lstm_forward(x, a0, parameters):
"""

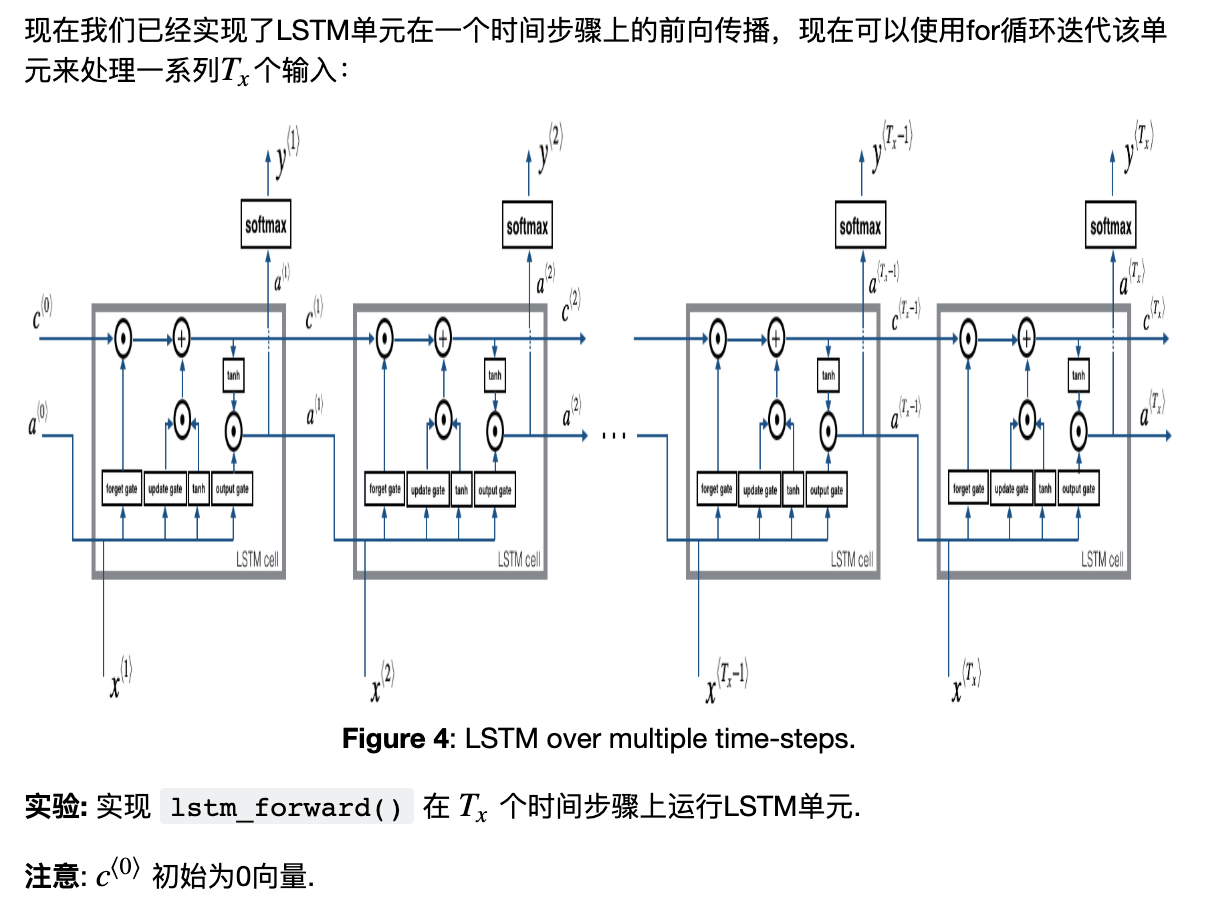

实现 Figure (3)中描述的使用LSTM单元的RNN的前向传播.
Arguments:
x -- 所有时间步骤的输入数据, 维度 (n_x, m, T_x) m个样本(序列)同时处理，每个样本(序列)有Tx个时间步骤(每个样本(序列)的长度相同)
每个样本在一个时间步骤上输入的是一个(n_x,1)向量.
实际应用中为了能够向量化处理，会将m个样本/序列统一为一个固定的长度，长序列截断，短序列填充。或者这个固定长度直接
设置为最长序列的长度，短序列都进行填充以达到这个长度。
a0 -- m个样本(序列)的初始隐藏状态 (n_a, m)
parameters -- Python字典 包含:
Wf -- 遗忘门权重参数矩阵 (n_a, n_a + n_x)
bf -- 遗忘门偏置参数向量 (n_a, 1)
Wi -- 更新门权重参数矩阵 (n_a, n_a + n_x)
bi -- 更新门偏置参数向量 (n_a, 1)
Wc -- 第一个 "tanh"的权重参数矩阵, (n_a, n_a + n_x)
bc -- 第一个 "tanh"的偏置参数向量, (n_a, 1)
Wo -- 输出门权重参数矩阵 (n_a, n_a + n_x)
bo -- 输出门偏置参数向量 (n_a, 1)
Wy -- 与隐藏状态计算输出有关的权重参数矩阵, (n_y, n_a)
by -- 与隐藏状态计算输出有关的偏置参数向量, (n_y, 1)
Returns:
a:所有时间步骤上m个样本(序列)的隐藏状态, 维度 (n_a, m, T_x)
y_pred -- 所有时间步骤上m个样本(序列)的预测输出 (n_y, m, T_x)
caches -- 元组列表 包含(list of caches, x) 与反向传播共享参数
"""
caches = []
#得到x和 参数Wy的维度
n_x, m, T_x = x.shape
n_y, n_a = Wy.shape
# 初始化 a,c,y (zero)
a = np.zeros((n_a,m,T_x))
c = np.zeros((n_a,m,T_x))
y = np.zeros((n_y,m,T_x))
# 初始化a_next c_next
a_next = a0
c_next = np.zeros((n_a,m))
# 迭代所有的时间步骤
for t in range(T_x):
# 当前时间步骤上LSTM单元的计算结果 当前单元的隐藏状态(传到下一单元)，当前细胞状态(传到下一单元),cache,当前单元的预测输出
a_next, c_next, yt, cache = lstm_cell_forward(x[:,:,t],a_next,c_next,parameters)
# 在a中存储当前时间步骤计算的新的隐藏状态
a[:,:,t] = a_next
# 在y中存储当前时间步骤计算的预测输出
y[:,:,t] = yt
# 在c中存储当前时间步骤计算的新的细胞状态
c[:,:,t] = c_next
# Append the cache into caches (≈1 line)
caches.append(cache)
caches = (caches, x)
return a, y, c, caches

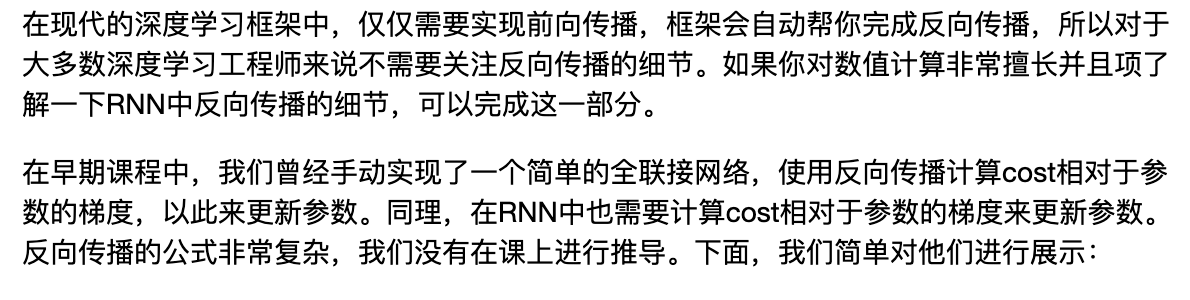

5.RNN的反向传播(选做)
- 朴素RNN单元的反向传播
def rnn_cell_backward(da_next, cache):
"""
实现朴素RNN单元的反向传播(在一个时间步骤上)
Arguments:
da_next -- loss相对于a_next的梯度
cache -- Python字典 包含前向传播缓存的重要参数 (output of rnn_cell_forward())
Returns:
gradients --Python字典包含:
dx -- loss相对于输入数据x的梯度, 与x维度相同 (n_x, m)
da_prev -- loss相对于a_prev的梯度 与a_prev维度相同 (n_a, m)
dWax -- loss相对于输入和隐藏状态之间的权重矩阵Wax的梯度 维度与Wax相同 (n_a, n_x)
dWaa --loss 相对于隐藏状态和隐藏状态之间的权重矩阵Waa的梯度,维度与Waa相同 (n_a, n_a)
dba -- loss相对于偏置参数的梯度, 维度与ba相同 (n_a, 1)
"""
# 取出前向传播缓存的结果
(a_next, a_prev, xt, parameters) = cache
# 取出参数
Wax = parameters["Wax"]
Waa = parameters["Waa"]
Wya = parameters["Wya"]
ba = parameters["ba"]
by = parameters["by"]

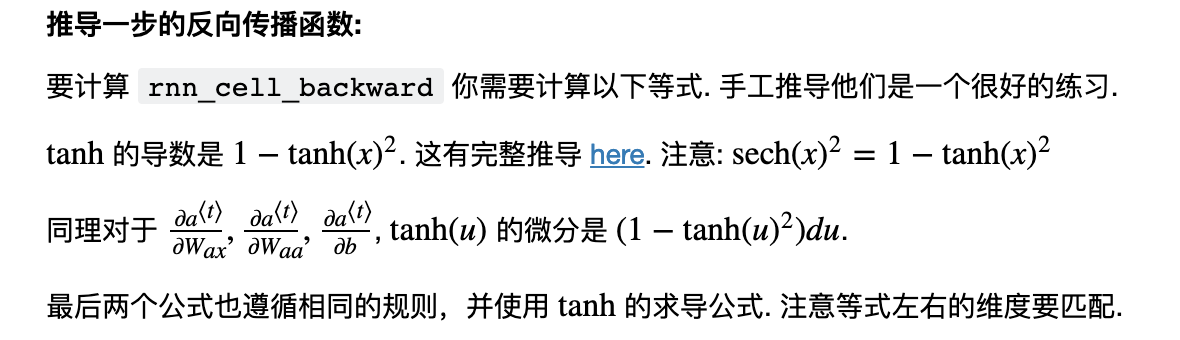

# 计算a_next相对于tanh的梯度
dtanh = (1 - a_next**2)*da_next #(n_a,m)
# 计算loss对于xt和Wax的梯度
dxt = np.dot(Wax.T,dtanh) #(n_x,m)
dWax = np.dot(dtanh,xt.T) #(n_a,n_x)
# 计算loss对于da_prev 和 dWaa的梯度 (≈2 lines)
da_prev = np.dot(Waa.T,dtanh) #(n_a,m)
dWaa = np.dot(dtanh,a_prev.T) #(n_a,n_a)
# 计算loss对于ba的梯度
dba = np.sum(dtanh,axis=1,keepdims=True)
gradients = {"dxt": dxt, "da_prev": da_prev, "dWax": dWax, "dWaa": dWaa, "dba": dba}

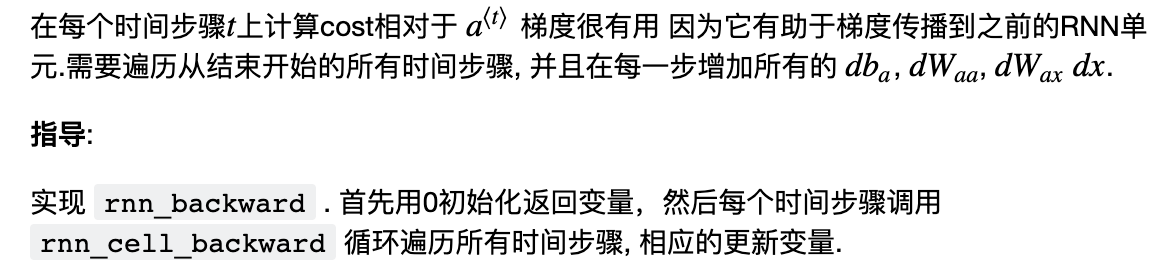

return gradients- 朴素RNN的反向传播
def rnn_backward(da, caches):
"""
实现RNN(使用朴素单元)在整个输入数据序列上的反向传播
Arguments:
da -- 所有隐藏状态的梯度, (n_a, m, T_x)
caches -- 前向传播缓存的结果 (rnn_forward)
Returns:
gradients -- Python字典包含
dx -- Gradient w.r.t. the input data, numpy-array of shape (n_x, m, T_x)
da0 -- Gradient w.r.t the initial hidden state, numpy-array of shape (n_a, m)
dWax -- Gradient w.r.t the input's weight matrix, numpy-array of shape (n_a, n_x)
dWaa -- Gradient w.r.t the hidden state's weight matrix, numpy-arrayof shape (n_a, n_a)
dba -- Gradient w.r.t the bias, of shape (n_a, 1)
"""
# Retrieve values from the first cache (t=1) of caches (≈2 lines)
(caches, x) = caches
(a1, a0, x1, parameters) = caches[0]
# da 和 x1的维度
n_a, m, T_x = da.shape
n_x, m = x1.shape
# 除初始化梯度 注意维度
dx = np.zeros((n_x,m,T_x))
dWax = np.zeros((n_a,n_x))
dWaa = np.zeros((n_a,n_a))
dba = np.zeros((n_a,1))
da0 = np.zeros((n_a,m))
da_prevt = np.zeros((n_a,m))
# 遍历所有时间步骤
for t in reversed(range(T_x)):
# Compute gradients at time step t. Choose wisely the "da_next" and the "cache" to use in the backward propagation step. (≈1 line)
gradients = rnn_cell_backward(da[:, :, t] + da_prevt, caches[t])
# Retrieve derivatives from gradients (≈ 1 line)
dxt, da_prevt, dWaxt, dWaat, dbat = gradients["dxt"], gradients["da_prev"], gradients["dWax"], gradients["dWaa"], gradients["dba"]
# Increment global derivatives w.r.t parameters by adding their derivative at time-step t (≈4 lines)
dx[:, :, t] = dxt
dWax += dWaxt
dWaa += dWaat
dba += dbat
# Set da0 to the gradient of a which has been backpropagated through all time-steps (≈1 line)
da0 = da_prevt
gradients = {"dx": dx, "da0": da0, "dWax": dWax, "dWaa": dWaa,"dba": dba}
return gradients6.LSTM反向传播(选做)
- 一步反向传播
def lstm_cell_backward(da_next, dc_next, cache):
"""
实现LSTM单元的反向传播(在一个时间步骤上)
Arguments:
da_next -- Gradients of next hidden state, of shape (n_a, m)
dc_next -- Gradients of next cell state, of shape (n_a, m)
cache -- cache storing information from the forward pass
Returns:
gradients -- python dictionary containing:
dxt -- Gradient of input data at time-step t, of shape (n_x, m)
da_prev -- Gradient w.r.t. the previous hidden state, numpy array of shape (n_a, m)
dc_prev -- Gradient w.r.t. the previous memory state, of shape (n_a, m, T_x)
dWf -- Gradient w.r.t. the weight matrix of the forget gate, numpy array of shape (n_a, n_a + n_x)
dWi -- Gradient w.r.t. the weight matrix of the input gate, numpy array of shape (n_a, n_a + n_x)
dWc -- Gradient w.r.t. the weight matrix of the memory gate, numpy array of shape (n_a, n_a + n_x)
dWo -- Gradient w.r.t. the weight matrix of the save gate, numpy array of shape (n_a, n_a + n_x)
dbf -- Gradient w.r.t. biases of the forget gate, of shape (n_a, 1)
dbi -- Gradient w.r.t. biases of the update gate, of shape (n_a, 1)
dbc -- Gradient w.r.t. biases of the memory gate, of shape (n_a, 1)
dbo -- Gradient w.r.t. biases of the save gate, of shape (n_a, 1)
"""
# Retrieve information from "cache"
(a_next, c_next, a_prev, c_prev, ft, it, cct, ot, xt, parameters) = cache
# xt和a_next的维度
n_x, m = xt.shape
n_a, m = a_next.shape

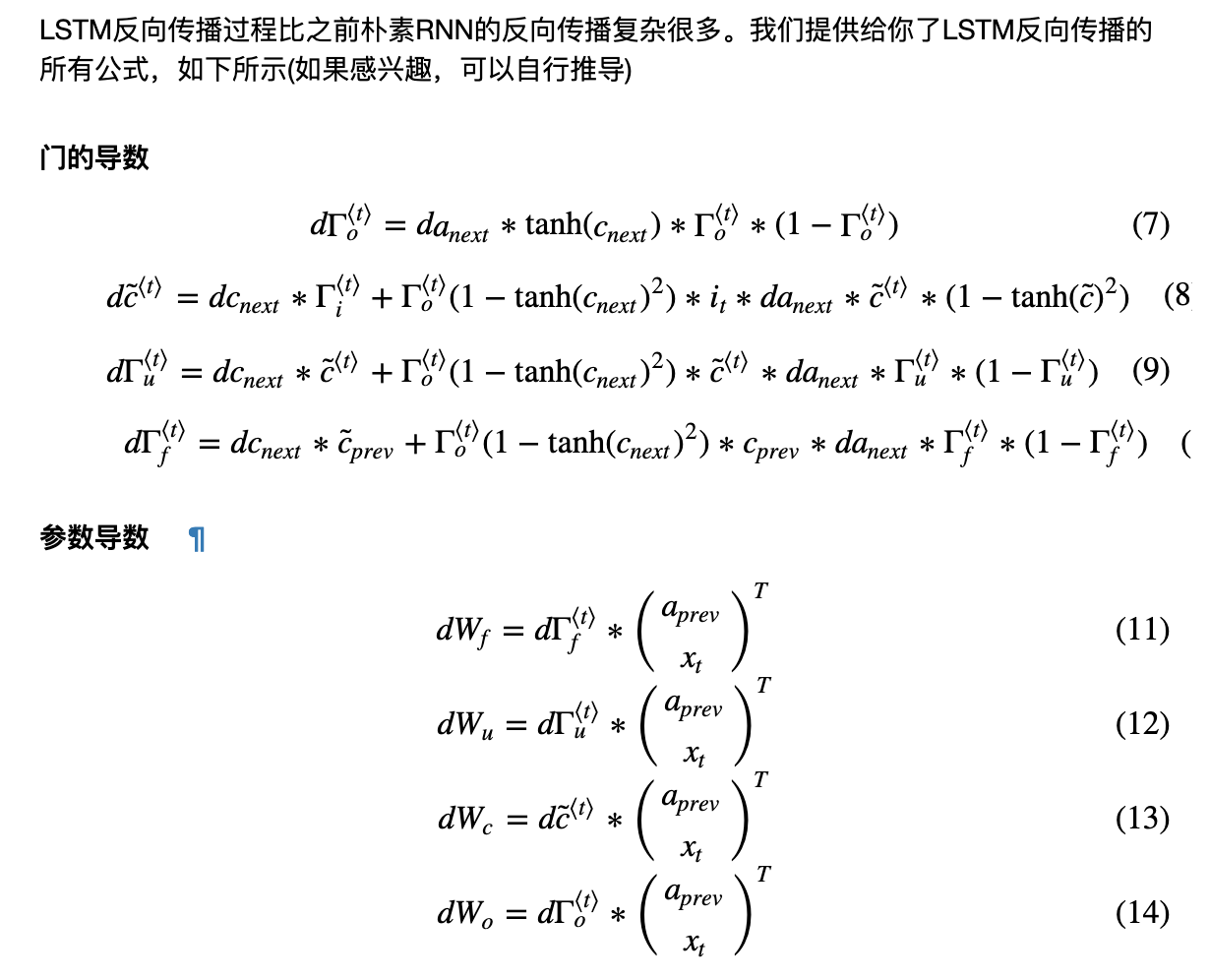

# 计算与门相关的导数 公式(7)-(11)
dot = da_next * np.tanh(c_next) * ot * (1 - ot)
dcct = (dc_next * it + ot * (1 - np.square(np.tanh(c_next))) * it * da_next) * (1 - np.square(cct))
dit = (dc_next * cct + ot * (1 - np.square(np.tanh(c_next))) * cct * da_next) * it * (1 - it)
dft = (dc_next * c_prev + ot * (1 - np.square(np.tanh(c_next))) * c_prev * da_next) * ft * (1 - ft)
# 计算与参数相关的梯度. 公式(11)-(14)
concat = np.concatenate((a_prev, xt), axis=0).T
dWf = np.dot(dft, concat)
dWi = np.dot(dit, concat)
dWc = np.dot(dcct, concat)
dWo = np.dot(dot, concat)
dbf = np.sum(dft, axis=1, keepdims=True)
dbi = np.sum(dit, axis=1, keepdims=True)
dbc = np.sum(dcct, axis=1, keepdims=True)
dbo = np.sum(dot, axis=1, keepdims=True)
# 计算cost对应之前隐藏状态、记忆状态和输入的导数.公式 (15)-(17).
da_prev = np.dot(parameters["Wf"][:, :n_a].T, dft) + np.dot(parameters["Wc"][:, :n_a].T, dcct) + np.dot(parameters["Wi"][:, :n_a].T, dit) + np.dot(parameters["Wo"][:, :n_a].T, dot)
dc_prev = dc_next * ft + ot * (1-np.square(np.tanh(c_next))) * ft * da_next
dxt = np.dot(parameters["Wf"][:, n_a:].T, dft) + np.dot(parameters["Wc"][:, n_a:].T, dcct) + np.dot(parameters["Wi"][:, n_a:].T, dit) + np.dot(parameters["Wo"][:, n_a:].T, dot)
# Save gradients in dictionary
gradients = {"dxt": dxt, "da_prev": da_prev, "dc_prev": dc_prev, "dWf": dWf,"dbf": dbf, "dWi": dWi,"dbi": dbi,
"dWc": dWc,"dbc": dbc, "dWo": dWo,"dbo": dbo}

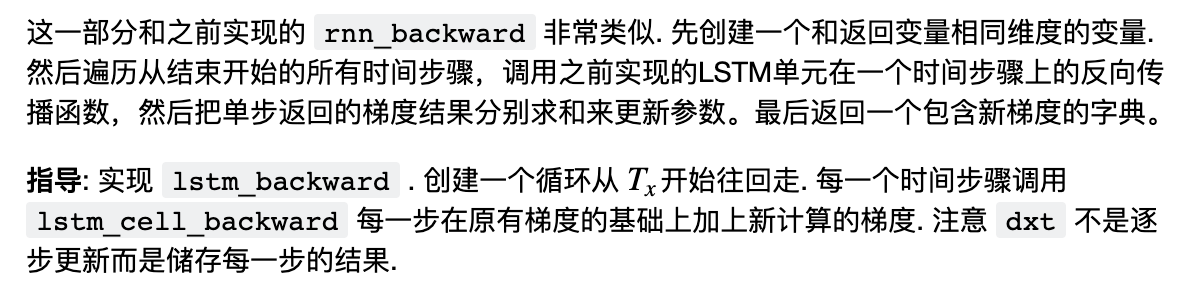

return gradients- LSTM的反向传播
def lstm_backward(da, caches):
"""
Implement the backward pass for the RNN with LSTM-cell (over a whole sequence).
Arguments:
da -- Gradients w.r.t the hidden states, numpy-array of shape (n_a, m, T_x)
dc -- Gradients w.r.t the memory states, numpy-array of shape (n_a, m, T_x)
caches -- cache storing information from the forward pass (lstm_forward)
Returns:
gradients -- python dictionary containing:
dx -- Gradient of inputs, of shape (n_x, m, T_x)
da0 -- Gradient w.r.t. the previous hidden state, numpy array of shape (n_a, m)
dWf -- Gradient w.r.t. the weight matrix of the forget gate, numpy array of shape (n_a, n_a + n_x)
dWi -- Gradient w.r.t. the weight matrix of the update gate, numpy array of shape (n_a, n_a + n_x)
dWc -- Gradient w.r.t. the weight matrix of the memory gate, numpy array of shape (n_a, n_a + n_x)
dWo -- Gradient w.r.t. the weight matrix of the save gate, numpy array of shape (n_a, n_a + n_x)
dbf -- Gradient w.r.t. biases of the forget gate, of shape (n_a, 1)
dbi -- Gradient w.r.t. biases of the update gate, of shape (n_a, 1)
dbc -- Gradient w.r.t. biases of the memory gate, of shape (n_a, 1)
dbo -- Gradient w.r.t. biases of the save gate, of shape (n_a, 1)
"""
# Retrieve values from the first cache (t=1) of caches.
(caches, x) = caches
(a1, c1, a0, c0, f1, i1, cc1, o1, x1, parameters) = caches[0]
### START CODE HERE ###
# Retrieve dimensions from da's and x1's shapes (≈2 lines)
n_a, m, T_x = da.shape
n_x, m = x1.shape
# initialize the gradients with the right sizes (≈12 lines)
dx = np.zeros([n_x, m, T_x])
da0 = np.zeros([n_a, m])
da_prevt = np.zeros([n_a, m])
dc_prevt = np.zeros([n_a, m])
dWf = np.zeros([n_a, n_a + n_x])
dWi = np.zeros([n_a, n_a + n_x])
dWc = np.zeros([n_a, n_a + n_x])
dWo = np.zeros([n_a, n_a + n_x])
dbf = np.zeros([n_a, 1])
dbi = np.zeros([n_a, 1])
dbc = np.zeros([n_a, 1])
dbo = np.zeros([n_a, 1])
# loop back over the whole sequence
for t in reversed(range(T_x)):
# Compute all gradients using lstm_cell_backward
gradients = lstm_cell_backward(da[:,:,t], dc_prevt,caches[t])
# da_prevt, dc_prevt = gradients['da_prev'], gradients["dc_prev"]
# Store or add the gradient to the parameters' previous step's gradient
dx[:,:,t] = gradients['dxt']
dWf = dWf + gradients['dWf']
dWi = dWi + gradients['dWi']
dWc = dWc + gradients['dWc']
dWo = dWo + gradients['dWo']
dbf = dbf + gradients['dbf']
dbi = dbi + gradients['dbi']
dbc = dbc + gradients['dbc']
dbo = dbo + gradients['dbo']
# Set the first activation's gradient to the backpropagated gradient da_prev.
da0 = gradients['da_prev']
### END CODE HERE ###
# Store the gradients in a python dictionary
gradients = {"dx": dx, "da0": da0, "dWf": dWf,"dbf": dbf, "dWi": dWi,"dbi": dbi,
"dWc": dWc,"dbc": dbc, "dWo": dWo,"dbo": dbo}
return gradients
