今天我们来深入探讨一波毫米波雷达的原理与技术细节。
依据雷达的工作机制，毫米波雷达可以被分为两个大类——脉冲体制毫米波雷达及连续波体制毫米波雷达，连续波体制毫米波雷达又可细分为 CW、FSK、PSK 及 FMCW。
很多小伙伴第一次接触这么多术语，一时间都懵逼了。别急，我们一一来分析。
首先是脉冲体制雷达，所谓脉冲就是短时间内发出去的一束信号，具体可参见六脉神剑，相信你瞬间就能懂得脉冲的内涵。唯一的区别就是雷达的脉冲不会有那么强的攻击力。这种断续的、隔一段时间发一个信号的雷达就叫脉冲雷达。显然憋这么久才发一束波是为了攒个大招，因此这种雷达属于大功率雷达，一般用于军事侦察，能够在超远距离上发现敌机。显然，这种机制不太适用于汽车。
再说连续被体制，有了脉冲体制做铺垫，连续波就很好理解了，就一直连续不断发信号呗。不过连续发波也有区别，CW是指恒频连续波，频率恒定，通过多普勒效应探测目标物体速度，但是不能测距；FSK是频移键控，这种方式可探测距离和速度，并且精度高，可惜的是不能同时探测多个目标；PSK是相移键控，这种方案技术不太成熟；因此，众人期待的目光就落在FMCW调频连续波上面。因为兼具了前面方案的所有优势，因此它光荣成为车载雷达最常用的工作机制。
再说回到FMCW雷达，FMCW是Frequency Modulated Continuous Waves的缩写。意即雷达发射出去的电磁波的频率是连续可调制的。FMCW的核心便是一种被称为线性调频脉冲的信号。意即频率随时间成线性增长的正弦波。就是长下面这个样子。
这和我们平时所见的标准正弦波不太一样，因为标准正弦波的频率是不变的，为1/2π。而线性调频脉冲其频率是随时间变化的，如果做一个以时间为横轴，频率为纵轴的图，可想而知这是一条斜率为正的直线。
此处如果我们加上一些数据，可能更有益于大家的理解。一个线性调频脉冲必然有一个起始频率fc，这里我们取fc=77GHz，也就是车载雷达最常用的频率。带宽B我们取4GHz，也就是这段脉冲从77GHz开始跨越4GHz最终到达81GHz。它的持续时间为40微秒。由此计算可知斜率S=100MHz/us。
这里我们要先科普一下雷达的结构。雷达主要由天线、发射机和接收机三部分组成。其中天线又分发射天线Tx和接收天线Rx。Tx和发射机相连，由发射机产生射频信号，发射天线发射出去；Rx与接收机相连，接受物体产生的回波信号。但是在Rx与接收机相连之前要经过一个特殊处理的部分，叫做混频器，英文称mixer。
之所以需要混频器是因为雷达发射接收的都是模拟信号，而接下来供计算机分析处理的需要的是数字信号。因此就需要对模拟信号进行采样。而根据奈奎斯特采样定理或者香农采样定理，要使得采样信号能够恢复原有信号的内容，则采样频率必须大于等于原有信号的两倍。

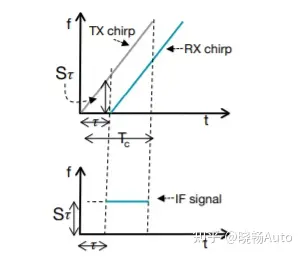

现在再看看我们原有的雷达波频率——77GHz，再乘个两倍可就达到惊人的上百GHz了，属于超高频，根本没法进行采样。因此为了能够进行方便地采样工作，我们要想办法降低原先射频信号的频率，由此就想到了混频器。混频器的作用就是将两个信号结合起来产生一个新信号，并且新信号的频率为两信号频率之差，相位也为两信号相位之差。
由此我们就得到了一个频率比之前射频小得多的信号，叫做中频信号IF。由于混频器混合的是发射信号与回波信号，两者本质相同只是有一个时间差，因此整个线性调制波存在的时间段内，两者的频率差值都是相同的。而根据简单的距离=速度* 时间公式，只要知道了发射波与回波之间的这段时间差，就能求出距离，因为对于电磁波而言速度就是光速是一个定值。由此，我们就获得了雷达测距的基本原理，实质上就是利用了电磁波的反射原理。
之前我们考虑的都是一个目标物体的例子，如果雷达前方出现多个物体，这在实际车辆行驶过程中是非常常见的，雷达又该如何识别多个物体？
我们还是从雷达测距的原理出发，试想，如果出现多个物体，则Rx接收到的回波数量也会变成多个，并且会随着距离远近相应的呈现不同的线。具体来说就是距离近的目标Rx先接受到，距离远的雷达后接收到其回波。但是无论远近，他们的IF中频信号始终是恒定频率的。频率恒定，表现在时间为横轴的坐标系中就是一个个正弦函数。
不过在时域中，信号的很多细节被隐藏了。这时候就需要用到信号处理领域最常用的傅里叶变换。傅里叶变换的作用便是把信号从时域转至频域。这就好比你从物体正面观察，无法观察到物体的背面，但是当你换一个角度之后，便能轻松看到背面。傅里叶变换也是同样的道理，在时域图中交叠着的几个正弦信号，在频谱图中便乖乖的分割开来，每一个波峰代表一个物体。就能一目了然的看出雷达识别到了几个物体。
不过现实情况往往比这复杂，比如当出现两物体相距很近的时候，雷达如何把它们区分开？或者说，物体相距到什么程度的时候，雷达便无法将他们分别识别出来了？
这个时候即使再看频域图，你也会发现可能只有一个峰值了。
这时候就需要我们拉长观测时间，观测窗口一旦变长了，正弦信号便能够分割开来，频域图中也显示出了两个峰值。而观测时间的拉长对应的实际上是频带B的变大，因此我们可以得出结论，带宽越长，雷达的分别率越高。这一点也恰恰对应了雷达的距离分辨率公式。对于前面提到的4GHz的带宽的雷达，其距离分别率可达到厘米级，约3.75cm。这个精度在自动驾驶中是完全够用了的。
以上就是FMCW毫米波雷达在测距时的原理及技术细节讲解，下一次我们聊聊雷达是如何测速的。
