openstack-train版本集群部署，openstack组件介绍，openstack自定义镜像创建虚拟机，openstack简单优化

1、openstack-train版本集群部署

官网组件介绍：openstack组件
主要组件：

• Keystone(认证管理服务)：主要为其他组件进行身份认证、授权、服务发现等功能。
• Glance(镜像管理服务)：主要为虚拟机提供镜像的注册、查询、存储等功能。
• Nova(计算管理服务)：主要为裸机、虚拟机等提供硬件资源计算、分配、管理等功能。
• placement(Nova内的组件)：主要检查、收集node节点的资源状态，从而为Nova组件提供支持。
• Neutron(网络服务)：主要为master和node节点、node的虚拟机和虚拟机之间提供网络环境等功能
• cinder(块存储)：，提供存储资源池，类似于U盘，可以实现不同虚拟机之间的数据转移等功能

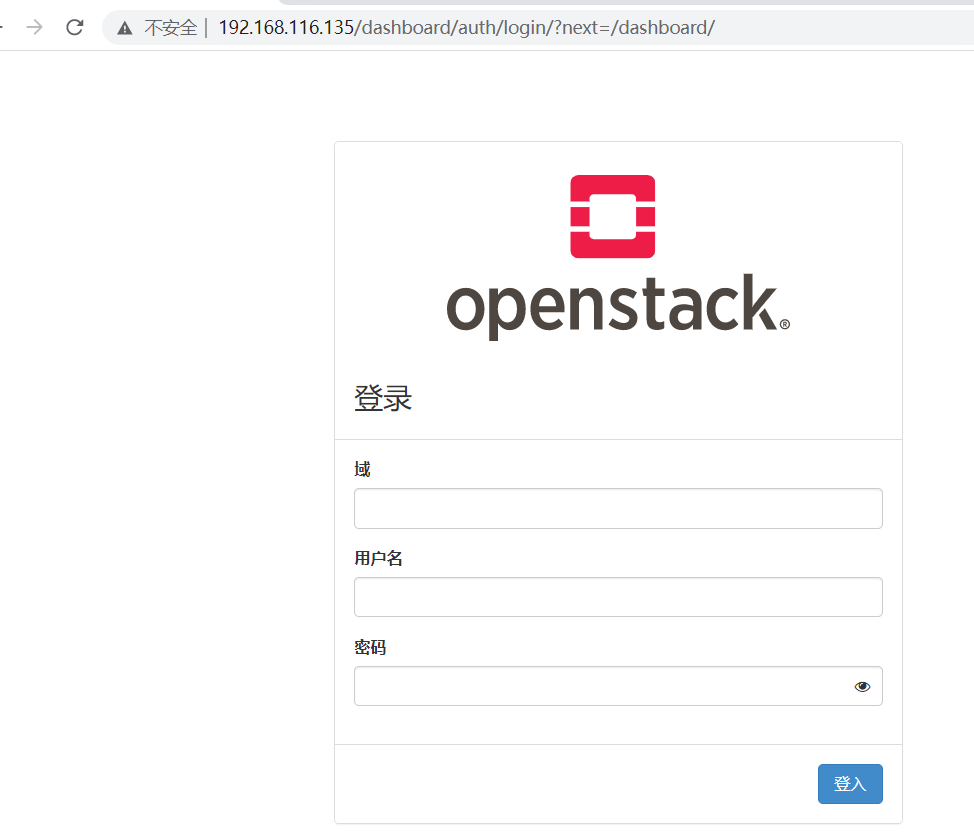

• Horizon(web管理接口)：服务名字为dashboard，主要为openstack集群提供网页界面控制，实现可视化控制集群。

环境准备：
系统官网下载地址：centos7.2
master虚拟机至少双核以上，开启CPU虚拟化，网卡最好双网卡，一个NAT模式，一个主机模式。
node虚拟机至少双核以上，开启CPU虚拟化，内存和硬盘越高越好(看电脑配置)，网卡设置双网卡，一个NAT模式，一个主机模式。

1.1 master初始化，安装源

编译内核文档：编译内核
yum安装内核为下面
默认centos 7.2的内核是3.10，内核版本要升级，要不然不能安装内核模块

安装源
rpm --import https://www.elrepo.org/RPM-GPG-KEY-elrepo.org
rpm -Uvh http://www.elrepo.org/elrepo-release-7.0-3.el7.elrepo.noarch.rpm

安装稳定版本
yum --enablerepo=elrepo-kernel install kernel-ml -y

查看全部内核
awk -F\' '$1=="menuentry " {print i++ " : " $2}' /etc/grub2.cfg
tail /boot/grub2/grubenv     查看默认启动的内核
grub2-set-default 0   设置对应的数字启动内核，0代表5.17版本
grub2-mkconfig -o /boot/grub2/grub.cfg  重新加载启动文件

安装内核模块
yum install bridge-utils  -y

vi /etc/sysctl.conf  编辑文件

net.bridge.bridge-nf-call-iptables = 1
net.bridge.bridge-nf-call-ip6tables = 1

echo br_netfilter > /etc/modules-load.d/br_netfilter.conf 设置开机自启模块

重启系统，确认内核模块生效
reboot   重启系统
uname -r 确认新的内核版本
lsmod |grep br_netfilter
sysctl -p     查看配置是否生效

官网环境介绍：openstack部署环境介绍

注意：不要使用阿里yum源、腾讯yum源等其他源，用centos本身自带的源即可。
```bash
初始化
systemctl stop firewalld
systemctl disable firewalld
sed -i 's/SELINUX=enforcing$/SELINUX=disabled/g' /etc/selinux/config
setenforce 0
systemctl disable NetworkManager.service

配置时区同步
yum install -y chrony
timedatectl set-timezone Asia/Shanghai  设置时区
vi /etc/chrony.conf
#注释这些
#server 0.centos.pool.ntp.org iburst
#server 1.centos.pool.ntp.org iburst
#server 2.centos.pool.ntp.org iburst
#server 3.centos.pool.ntp.org iburst
#写对准这个时间服务器
server time1.aliyun.com iburst

systemctl enable chronyd
systemctl start chronyd
chronyc sources -V   查看是否开始校对

vi /etc/hosts  设置hosts
192.168.116.135 master.openstack
192.168.116.136 node1.openstack

hostnamectl set-hostname master.openstack

安装openstack源
yum install -y centos-release-openstack-train.noarch
yum install python-openstackclient openstack-selinux wget -y  安装依赖包

安装mariadb或者mysql，rabbitmq，memcached
yum install mariadb mariadb-server python2-PyMySQL -y

配置mysql
vi /etc/my.cnf.d/openstack.cnf
[mysqld]
bind-address = 0.0.0.0
default-storage-engine = innodb
innodb_file_per_table = on
max_connections = 4096
collation-server = utf8_general_ci
character-set-server = utf8

systemctl start mariadb
systemctl enable mariadb

配置rabbitmq
yum install rabbitmq-server -y

systemctl enable rabbitmq-server.service
systemctl start rabbitmq-server.service

设置账户openstack和密码test1234，设置最高权限
rabbitmqctl add_user openstack  test1234
rabbitmqctl set_user_tags openstack administrator
rabbitmqctl set_permissions openstack ".*" ".*" ".*"

开启网页插件
rabbitmq-plugins enable rabbitmq_management

安装memcached
yum install memcached python-memcached -y
vi /etc/sysconfig/memcached   修改缓存大小、监听地址

CACHESIZE="1024"
OPTIONS="-l 0.0.0.0"

systemctl enable memcached.service
systemctl start memcached.service

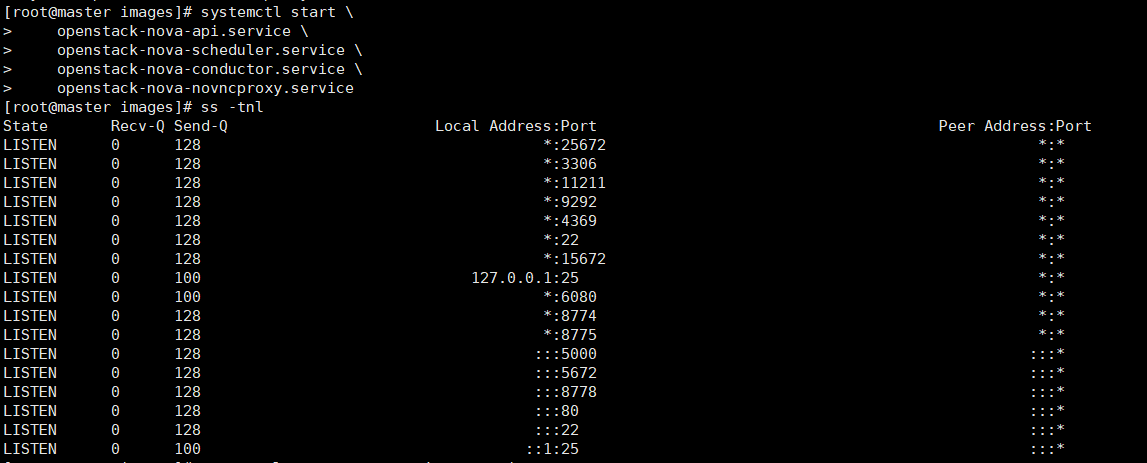

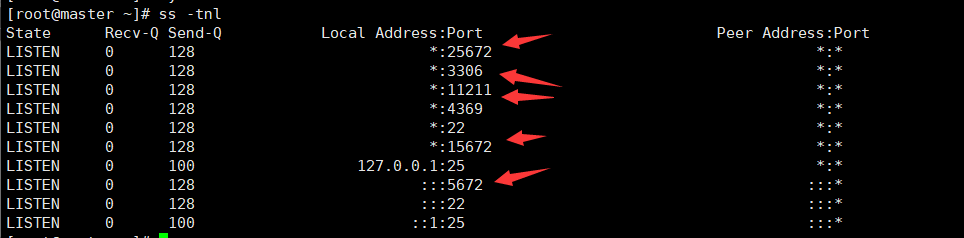

ss -tnl    确认端口都打开，服务正常运行
25672   rabbitmq端口
3306    mysql端口
11211   memcached端口
15672   rabbitmq网页端口
4369    rabbitmq端口
5672    rabbitmq端口

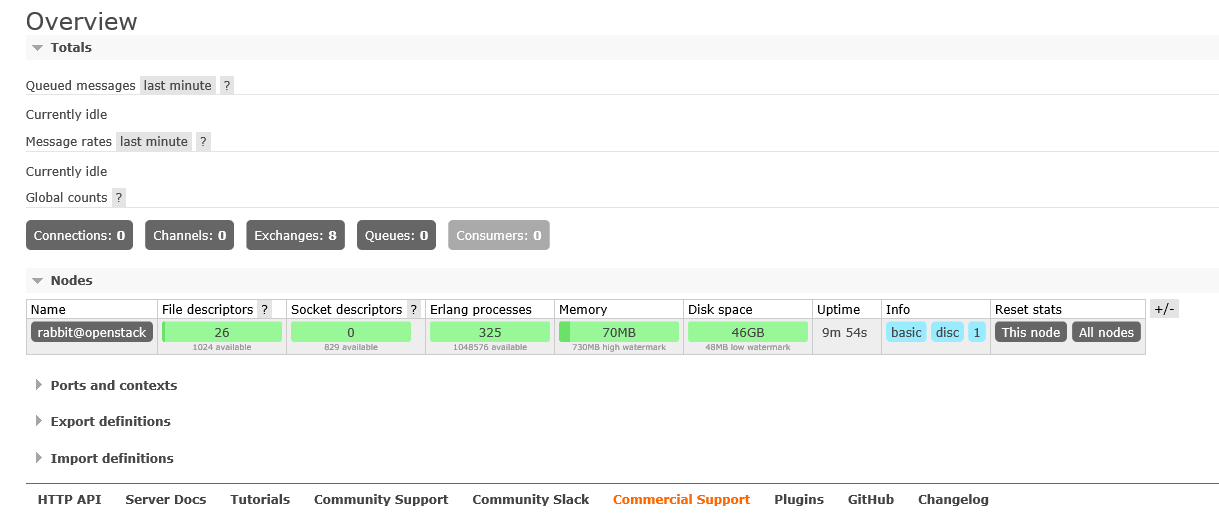

访问rabbitmq网页，查看账户是否创建成功
http://192.168.116.135:15672/
openstack   账户
test1234    密码

1.2 master安装keystone组件

官网安装文档：keystone安装

数据库配置
mysql
创建数据库和设置账户
CREATE DATABASE keystone;
GRANT ALL PRIVILEGES ON keystone.* TO 'keystone'@'localhost' IDENTIFIED BY 'test1234';
GRANT ALL PRIVILEGES ON keystone.* TO 'keystone'@'%' IDENTIFIED BY 'test1234';
exit

安装和配置
yum install openstack-keystone httpd mod_wsgi -y

vi /etc/keystone/keystone.conf  配置keystone和mysql连接，文件不要写中文内容

[database]
#keystone:test1234是数据库账户和密码
#master.openstack是master的主机名，/keystone这里的是数据库名字
connection = mysql+pymysql://keystone:[email protected]/keystone

[token]
#在这里添加
provider = fernet

su -s /bin/sh -c "keystone-manage db_sync" keystone 启动配置

生成2个账户信息目录
keystone-manage fernet_setup --keystone-user keystone --keystone-group keystone
keystone-manage credential_setup --keystone-user keystone --keystone-group keystone

注册身份，只要改master.openstack这个主机名就行
--bootstrap-password admin 这个admin是账户admin的密码

keystone-manage bootstrap --bootstrap-password admin \
  --bootstrap-admin-url http://master.openstack:5000/v3/ \
  --bootstrap-internal-url http://master.openstack:5000/v3/ \
  --bootstrap-public-url http://master.openstack:5000/v3/ \
  --bootstrap-region-id RegionOne

配置httpd
vi /etc/httpd/conf/httpd.conf  添加

ServerName master.openstack:80

ln -s /usr/share/keystone/wsgi-keystone.conf /etc/httpd/conf.d/
systemctl enable httpd.service
systemctl start httpd.service

创建admin账户变量
vi /etc/profile.d/openstack-admin.sh

#!/bin/bash
export OS_USERNAME=admin
export OS_PASSWORD=admin
export OS_PROJECT_NAME=admin
export OS_USER_DOMAIN_NAME=Default
export OS_PROJECT_DOMAIN_NAME=Default
export OS_AUTH_URL=http://master.openstack:5000/v3
export OS_IDENTITY_API_VERSION=3


source /etc/profile.d/openstack-admin.sh
openstack user list   查看账户是否生效

1.3 在master创建账户，域和项目

官网文档：创建账户，域和项目

创建域example
openstack domain create --description "An Example Domain" example

创建项目service
openstack project create --domain default \
  --description "Service Project" service

创建项目myproject
openstack project create --domain default \
  --description "Demo Project" myproject

创建用户myuser，需要输入密码test1234
openstack user create --domain default \
  --password-prompt myuser

创建角色规则myrole
openstack role create myrole

将项目，用户和规则绑定
openstack role add --project myproject --user myuser myrole

unset OS_AUTH_URL OS_PASSWORD   取消刚才定义的环境变量

输入admin账户密码admin,测试账户认证功能
openstack --os-auth-url http://master.openstack:5000/v3 \
  --os-project-domain-name Default --os-user-domain-name Default \
  --os-project-name admin --os-username admin token issue


输入myuser账户密码test1234,测试账户认证功能
openstack --os-auth-url http://master.openstack:5000/v3 \
  --os-project-domain-name Default --os-user-domain-name Default \
  --os-project-name myproject --os-username myuser token issue


修改admin变量，下面都是用admin变量进行创建组件
vi /etc/profile.d/openstack-admin.sh

#!/bin/bash
export OS_PROJECT_DOMAIN_NAME=Default
export OS_USER_DOMAIN_NAME=Default
export OS_PROJECT_NAME=admin
export OS_USERNAME=admin
export OS_PASSWORD=admin
export OS_AUTH_URL=http://master.openstack:5000/v3
export OS_IDENTITY_API_VERSION=3
export OS_IMAGE_API_VERSION=2

source /etc/profile.d/openstack-admin.sh

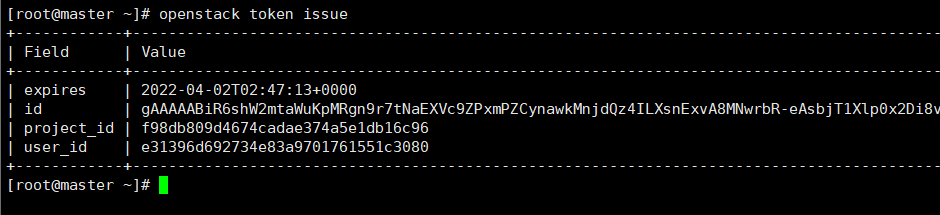

openstack token issue  测试token

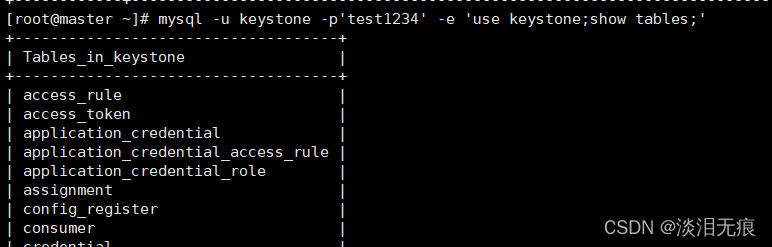

查看keystone数据库是否生成了数据
mysql -u keystone -p'test1234' -e 'use keystone;show tables;'

1.4 master安装glance组件

官网文档：glance组件安装文档
安装glance后，镜像测试文档：image镜像

配置mysql
mysql
CREATE DATABASE glance;
GRANT ALL PRIVILEGES ON glance.* TO 'glance'@'localhost' IDENTIFIED BY 'test1234';
GRANT ALL PRIVILEGES ON glance.* TO 'glance'@'%' IDENTIFIED BY 'test1234';
exit

source /etc/profile.d/openstack-admin.sh 用admin变量创建配置

创建glance账户，密码配test1234，创建身份认证
openstack user create --domain default --password-prompt glance

授权
openstack role add --project service --user glance admin

创建service
openstack service create --name glance \
  --description "OpenStack Image" image

在3个网络上开放端口
openstack endpoint create --region RegionOne \
  image public http://master.openstack:9292

openstack endpoint create --region RegionOne \
  image internal http://master.openstack:9292

openstack endpoint create --region RegionOne \
  image admin http://master.openstack:9292

配置glance
yum install openstack-glance -y

vi /etc/glance/glance-api.conf

[database]
#设置连接数据库
connection = mysql+pymysql://glance:[email protected]/glance

[keystone_authtoken]
#设置连接到keystone的信息，username和password是上面注册的账户和密码
www_authenticate_uri  = http://master.openstack:5000
auth_url = http://master.openstack:5000
memcached_servers = master.openstack:11211
auth_type = password
project_domain_name = Default
user_domain_name = Default
project_name = service
username = glance
password = test1234

[paste_deploy]
#设置连接到keystone
flavor = keystone

[glance_store]
#设置存放镜像的目录和格式
stores = file,http
default_store = file
filesystem_store_datadir = /var/lib/glance/images/

su -s /bin/sh -c "glance-manage db_sync" glance 启动配置

systemctl enable openstack-glance-api.service
systemctl start openstack-glance-api.service

默认创建后就会自动生成images目录，不用自己新建，注意账户权限是glance即可
ll /var/lib/glance/

下载官网测试镜像，测试glance组件是否能正常工作
在浏览器打开下载这个镜像然后上传到这个目录下
http://download.cirros-cloud.net/0.4.0/cirros-0.4.0-x86_64-disk.img

上传镜像到组件
cd /var/lib/glance/images/

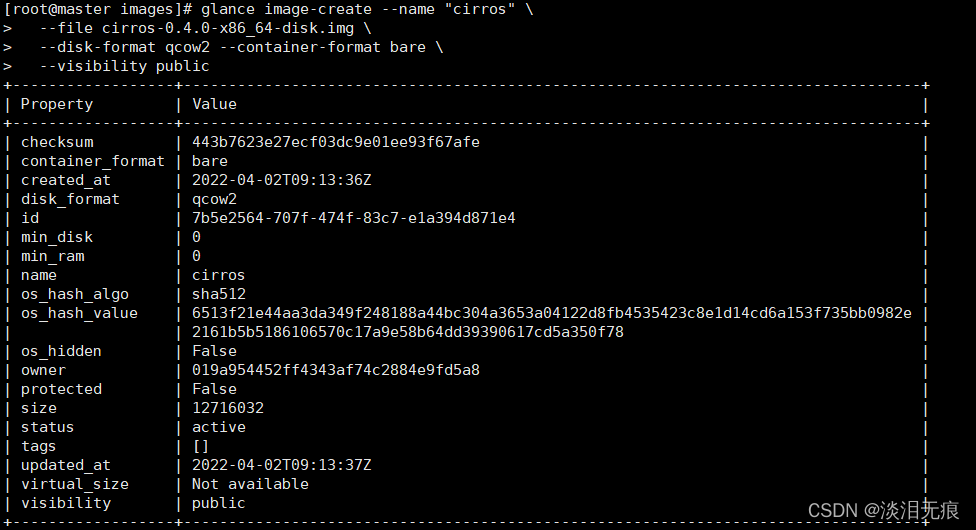

glance image-create --name "cirros" \
  --file cirros-0.4.0-x86_64-disk.img \
  --disk-format qcow2 --container-format bare \
  --visibility public

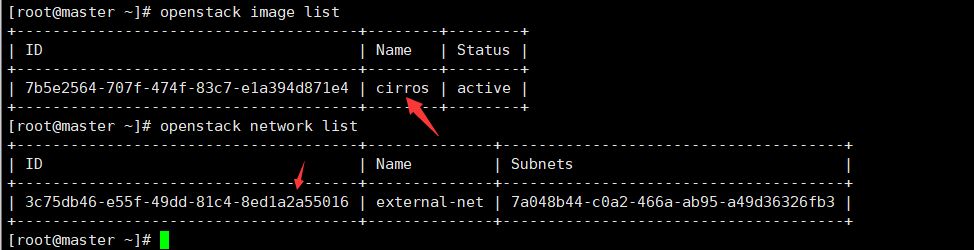

glance image-list   查看镜像列表

查看数据库是否生成文件
mysql -u keystone -p'test1234' -e 'use keystone;show tables;'

1.5 maser安装placement

官网介绍文档：placement

mysql配置
mysql
CREATE DATABASE placement;
GRANT ALL PRIVILEGES ON placement.* TO 'placement'@'localhost' IDENTIFIED BY 'test1234';
GRANT ALL PRIVILEGES ON placement.* TO 'placement'@'%' IDENTIFIED BY 'test1234';
exit

source /etc/profile.d/openstack-admin.sh
创建账户placement，密码配test1234，创建身份认证
openstack user create --domain default --password-prompt placement

授权
openstack role add --project service --user placement admin

创建service
openstack service create --name placement \
  --description "Placement API" placement

创建3个网络端口

openstack endpoint create --region RegionOne \
  placement public http://master.openstack:8778

 openstack endpoint create --region RegionOne \
  placement internal http://master.openstack:8778

openstack endpoint create --region RegionOne \
  placement admin http://master.openstack:8778

配置placement
yum install openstack-placement-api -y

vi /etc/placement/placement.conf  修改配置

[placement_database]
#设置数据库信息
connection = mysql+pymysql://placement:[email protected]/placement

[api]
#设置API为keystone
auth_strategy = keystone

[keystone_authtoken]
#设置上面注册的账户信息
auth_url = http://master.openstack:5000/v3
memcached_servers = master.openstack:11211
auth_type = password
project_domain_name = Default
user_domain_name = Default
project_name = service
username = placement
password = test1234


su -s /bin/sh -c "placement-manage db sync" placement
会出现下面这个警告，忽略即可
/usr/lib/python2.7/site-packages/pymysql/cursors.py:170: Warning: (1280, u"Name 'alembic_version_pkc' ignored for PRIMARY key.")
  result = self._query(query)

修改httpd配置
vi /etc/httpd/conf.d/00-placement-api.conf   文件底部添加

<Directory /usr/bin>
   <IfVersion >= 2.4>
      Require all granted
   </IfVersion>
   <IfVersion < 2.4>
      Order allow,deny
      Allow from all
   </IfVersion>
</Directory>

systemctl restart httpd

查看数据库是否生成文件

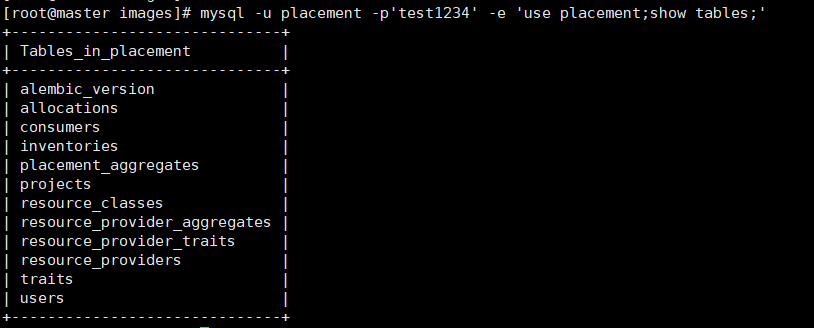

mysql -u placement -p'test1234' -e 'use placement;show tables;'

1.6 master安装nova组件

官网介绍文档：nova

mysql配置
mysql
CREATE DATABASE nova_api;
CREATE DATABASE nova;
CREATE DATABASE nova_cell0;

GRANT ALL PRIVILEGES ON nova_api.* TO 'nova'@'localhost' IDENTIFIED BY 'test1234';
 GRANT ALL PRIVILEGES ON nova_api.* TO 'nova'@'%' IDENTIFIED BY 'test1234';

GRANT ALL PRIVILEGES ON nova.* TO 'nova'@'localhost' IDENTIFIED BY 'test1234';
GRANT ALL PRIVILEGES ON nova.* TO 'nova'@'%' IDENTIFIED BY 'test1234';

 GRANT ALL PRIVILEGES ON nova_cell0.* TO 'nova'@'localhost' IDENTIFIED BY 'test1234';
GRANT ALL PRIVILEGES ON nova_cell0.* TO 'nova'@'%' IDENTIFIED BY 'test1234';

exit

source /etc/profile.d/openstack-admin.sh
创建账户nova，密码配test1234，创建身份认证
openstack user create --domain default --password-prompt nova

授权
openstack role add --project service --user nova admin

创建service
openstack service create --name nova \
  --description "OpenStack Compute" compute

创建3个服务端口
openstack endpoint create --region RegionOne \
  compute public http://master.openstack:8774/v2.1

openstack endpoint create --region RegionOne \
  compute internal http://master.openstack:8774/v2.1

openstack endpoint create --region RegionOne \
  compute admin http://master.openstack:8774/v2.1

配置nova
yum install openstack-nova-api openstack-nova-conductor openstack-nova-novncproxy openstack-nova-scheduler -y

vi /etc/nova/nova.conf  修改配置

[DEFAULT]
#设置组件
enabled_apis = osapi_compute,metadata
my_ip = 192.168.116.135
use_neutron = true
firewall_driver = nova.virt.firewall.NoopFirewallDriver
#配置rabbitmq创建的账户和密码
transport_url = rabbit://openstack:[email protected]:5672/

[api_database]
#配置nova_api数据库的连接
connection = mysql+pymysql://nova:[email protected]/nova_api

[database]
#配置连接nova数据库信息
connection = mysql+pymysql://nova:[email protected]/nova

[api]
#设置认证方式
auth_strategy = keystone

[keystone_authtoken]
#设置认证信息，账户和密码为上面注册的信息
www_authenticate_uri = http://master.openstack:5000/
auth_url = http://master.openstack:5000/
memcached_servers = master.openstack:11211
auth_type = password
project_domain_name = Default
user_domain_name = Default
project_name = service
username = nova
password = test1234

[vnc]
#设置监听地址为本机IP
enabled = true
erver_listen = 192.168.116.135
server_proxyclient_address = 192.168.116.135

[glance]
#设置glance信息
api_servers = http://master.openstack:9292

[oslo_concurrency]
#锁路径配置
lock_path = /var/lib/nova/tmp
#开启自动扫描添加node
[scheduler]
discover_hosts_in_cells_interval = 300

[placement]
region_name = RegionOne
project_domain_name = Default
project_name = service
auth_type = password
user_domain_name = Default
auth_url = http://master.openstack:5000/v3
username = placement
password = test1234

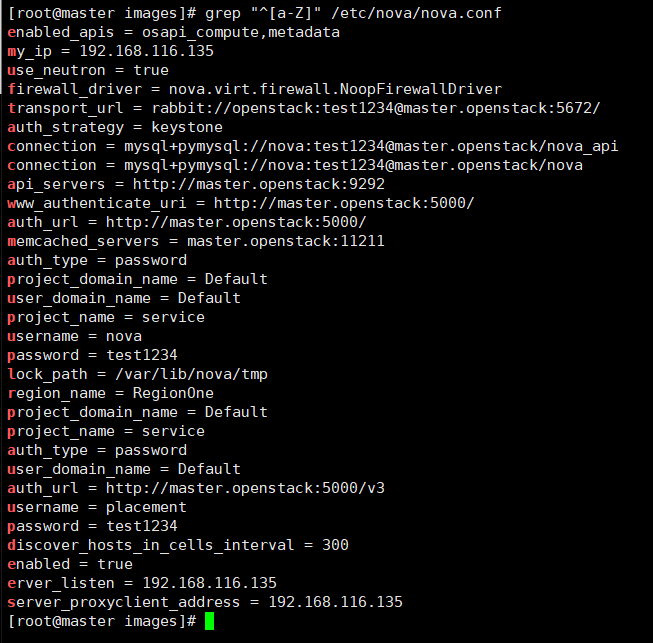

grep "^[a-Z]" /etc/nova/nova.conf  确认配置

启动配置
su -s /bin/sh -c "nova-manage api_db sync" nova
su -s /bin/sh -c "nova-manage cell_v2 map_cell0" nova
su -s /bin/sh -c "nova-manage cell_v2 create_cell --name=cell1 --verbose" nova
su -s /bin/sh -c "nova-manage db sync" nova

出现警告，不用管
/usr/lib/python2.7/site-packages/pymysql/cursors.py:170: Warning: (1831, u'Duplicate index `block_device_mapping_instance_uuid_virtual_name_device_name_idx`. This is deprecated and will be disallowed in a future release')
  result = self._query(query)
/usr/lib/python2.7/site-packages/pymysql/cursors.py:170: Warning: (1831, u'Duplicate index `uniq_instances0uuid`. This is deprecated and will be disallowed in a future release')
  result = self._query(query)

su -s /bin/sh -c "nova-manage cell_v2 list_cells" nova  查看配置是否启动成功

启动服务，没有报错就行
systemctl enable \
    openstack-nova-api.service \
    openstack-nova-scheduler.service \
    openstack-nova-conductor.service \
    openstack-nova-novncproxy.service
systemctl start \
    openstack-nova-api.service \
    openstack-nova-scheduler.service \
    openstack-nova-conductor.service \
    openstack-nova-novncproxy.service

ss -tnl

1.7（node） 在node节点安装nova组件

默认centos 7.2的内核是3.10，内核版本要在升级，要不然不能安装内核模块

安装源
rpm --import https://www.elrepo.org/RPM-GPG-KEY-elrepo.org
rpm -Uvh http://www.elrepo.org/elrepo-release-7.0-3.el7.elrepo.noarch.rpm

安装稳定版本
yum --enablerepo=elrepo-kernel install kernel-ml -y

查看全部内核
awk -F\' '$1=="menuentry " {print i++ " : " $2}' /etc/grub2.cfg
tail /boot/grub2/grubenv     查看默认启动的内核
grub2-set-default 0   设置对应的数字启动内核，0代表5.17版本
grub2-mkconfig -o /boot/grub2/grub.cfg  重新加载启动文件

安装内核模块
yum install bridge-utils  -y

vi /etc/sysctl.conf  编辑文件

net.bridge.bridge-nf-call-iptables = 1
net.bridge.bridge-nf-call-ip6tables = 1

echo br_netfilter > /etc/modules-load.d/br_netfilter.conf 设置开机自启模块

重启系统，确认内核模块生效
reboot   重启系统
uname -r 确认新的内核版本
lsmod |grep br_netfilter
sysctl -p     查看配置是否生效

官网环境介绍：openstack部署环境介绍
官网安装node介绍：openstack-node
注意：不要使用阿里yum源、腾讯yum源等其他源，用centos本身自带的源即可。

初始化
systemctl stop firewalld
systemctl disable firewalld
sed -i 's/SELINUX=enforcing$/SELINUX=disabled/g' /etc/selinux/config
setenforce 0
systemctl disable NetworkManager.service

配置时区同步
yum install -y chrony
timedatectl set-timezone Asia/Shanghai  设置时区
vi /etc/chrony.conf
#注释这些
#server 0.centos.pool.ntp.org iburst
#server 1.centos.pool.ntp.org iburst
#server 2.centos.pool.ntp.org iburst
#server 3.centos.pool.ntp.org iburst
#写对准这个时间服务器
server time1.aliyun.com iburst

systemctl enable chronyd
systemctl start chronyd
chronyc sources -V   查看是否开始校对

vi /etc/hosts  设置hosts
192.168.116.135 master.openstack
192.168.116.136 node1.openstack

hostnamectl set-hostname node1.openstack

安装openstack源
yum install -y centos-release-openstack-train.noarch
yum install python-openstackclient openstack-selinux  wget -y 安装依赖包

配置nova
yum install openstack-nova-compute -y
vi /etc/nova/nova.conf

[DEFAULT]
#设置组件和连接master的rabbitmq的信息
enabled_apis = osapi_compute,metadata
transport_url = rabbit://openstack:[email protected]
use_neutron = true
firewall_driver = nova.virt.firewall.NoopFirewallDriver

[api]
#设置认证方式
auth_strategy = keystone

[keystone_authtoken]
#设置master的nova的账户信息
www_authenticate_uri = http://master.openstack:5000/
auth_url = http://master.openstack:5000/
memcached_servers = master.openstack:11211
auth_type = password
project_domain_name = Default
user_domain_name = Default
project_name = service
username = nova
password = test1234

[vnc]
#192.168.116.136为node的IP，虚拟机的出口就是整个IP
enabled = true
server_listen = 0.0.0.0
server_proxyclient_address = 192.168.116.136
novncproxy_base_url = http://master.openstack:6080/vnc_auto.html

[glance]
#设置连接master的glance组件
api_servers = http://master.openstack:9292

[oslo_concurrency]
lock_path = /var/lib/nova/tmp

[placement]
#设置连接master的placement组件信息
region_name = RegionOne
project_domain_name = Default
project_name = service
auth_type = password
user_domain_name = Default
auth_url = http://master.openstack:5000/v3
username = placement
password = test1234

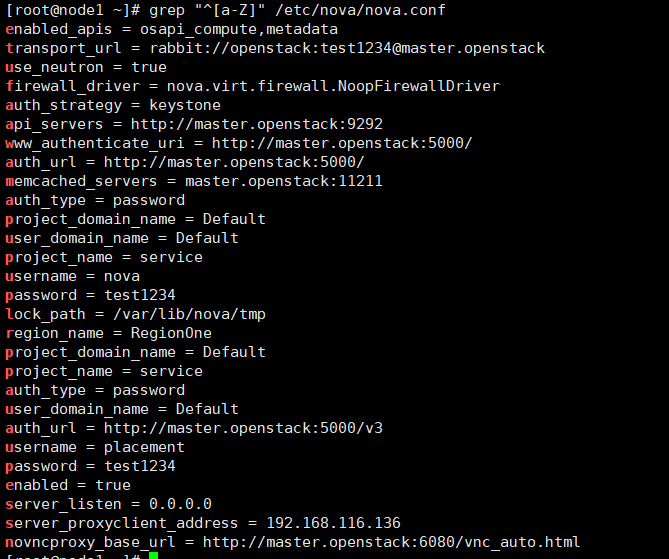

grep "^[a-Z]" /etc/nova/nova.conf  确认配置

启动服务
systemctl enable libvirtd.service openstack-nova-compute.service
systemctl start libvirtd.service openstack-nova-compute.service

node启动服务后，在master查看node的nova是否注册到了集群
master查看node1已经注册成功

source /etc/profile.d/openstack-admin.sh
openstack compute service list --service nova-compute

1.8 master配置neutron组件

官网介绍文档：neutron组件

mysql配置：
mysql
CREATE DATABASE neutron;
GRANT ALL PRIVILEGES ON neutron.* TO 'neutron'@'localhost' IDENTIFIED BY 'test1234';
GRANT ALL PRIVILEGES ON neutron.* TO 'neutron'@'%' IDENTIFIED BY 'test1234';
exit

source /etc/profile.d/openstack-admin.sh
创建账户neutron，密码配test1234，创建身份认证
openstack user create --domain default --password-prompt neutron

授权
openstack role add --project service --user neutron admin

新建service
openstack service create --name neutron \
  --description "OpenStack Networking" network

注册3个端口
openstack endpoint create --region RegionOne \
  network public http://master.openstack:9696

openstack endpoint create --region RegionOne \
  network internal http://master.openstack:9696

openstack endpoint create --region RegionOne \
  network admin http://master.openstack:9696

neutron有2种网络模式，一般使用桥接模式
桥接模式文档：neutron桥接模式
自服务模式文档：neutron自服务模式

配置neutron
yum install openstack-neutron openstack-neutron-ml2 openstack-neutron-linuxbridge ebtables -y

vi /etc/neutron/neutron.conf   修改配置

[DEFAULT]
设置组件模式
core_plugin = ml2
service_plugins =
transport_url = rabbit://openstack:[email protected]
auth_strategy = keystone
notify_nova_on_port_status_changes = true
notify_nova_on_port_data_changes = true

[database]
#设置neutron数据库信息
connection = mysql+pymysql://neutron:[email protected]/neutron

[keystone_authtoken]
#设置上面注册的neutron账户信息
www_authenticate_uri = http://master.openstack:5000
auth_url = http://master.openstack:5000
memcached_servers = master.openstack:11211
auth_type = password
project_domain_name = default
user_domain_name = default
project_name = service
username = neutron
password = test1234

[oslo_concurrency]
lock_path = /var/lib/neutron/tmp

#下面全部都要添加到文件尾部
[nova]
#设置nova的连接信息
auth_url = http://master.openstack:5000
auth_type = password
project_domain_name = default
user_domain_name = default
region_name = RegionOne
project_name = service
username = nova
password = test1234

确认配置
grep "^[a-Z]" /etc/neutron/neutron.conf

配置ml2插件的ml2_conf.ini文件

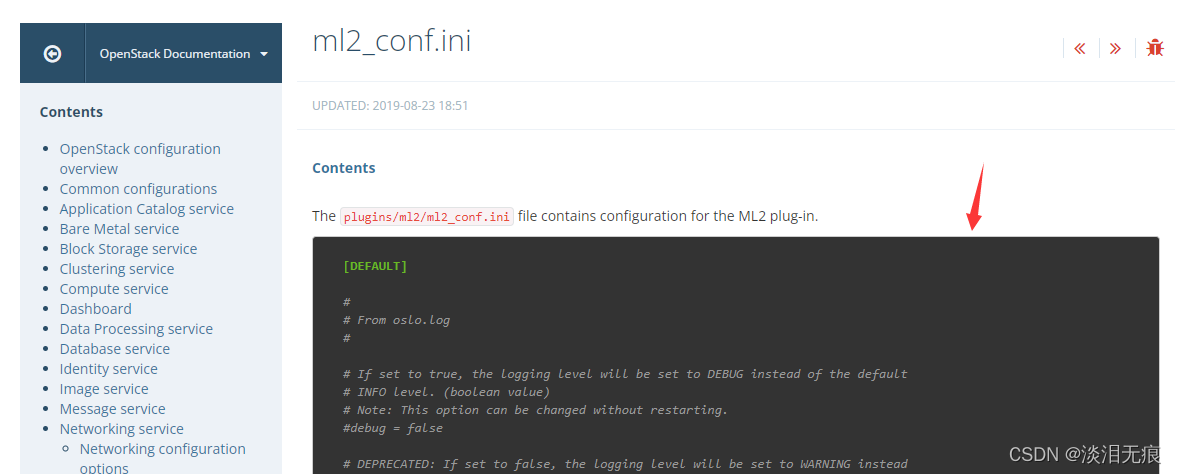

插件配置文件网址：ml2_conf.ini

黑色区域的文件内容要使用到

用浏览器打开网址，将内容全部复制替换掉老的文件

vi /etc/neutron/plugins/ml2/ml2_conf.ini   删除老的文件，复制上面网址的全部内容

[ml2]
type_drivers = flat,vlan
tenant_network_types =
mechanism_drivers = linuxbridge
extension_drivers = port_security

[ml2_type_flat]
#定义网络名字external，可以自定义，但是名字需要和下面linuxbridge_agent.ini文件保持一致
flat_networks = external

[securitygroup]
#安全组配置
enable_ipset = true

确认配置
grep "^[a-Z\[]" /etc/neutron/plugins/ml2/ml2_conf.ini

配置ml2插件的linuxbridge_agent.ini文件

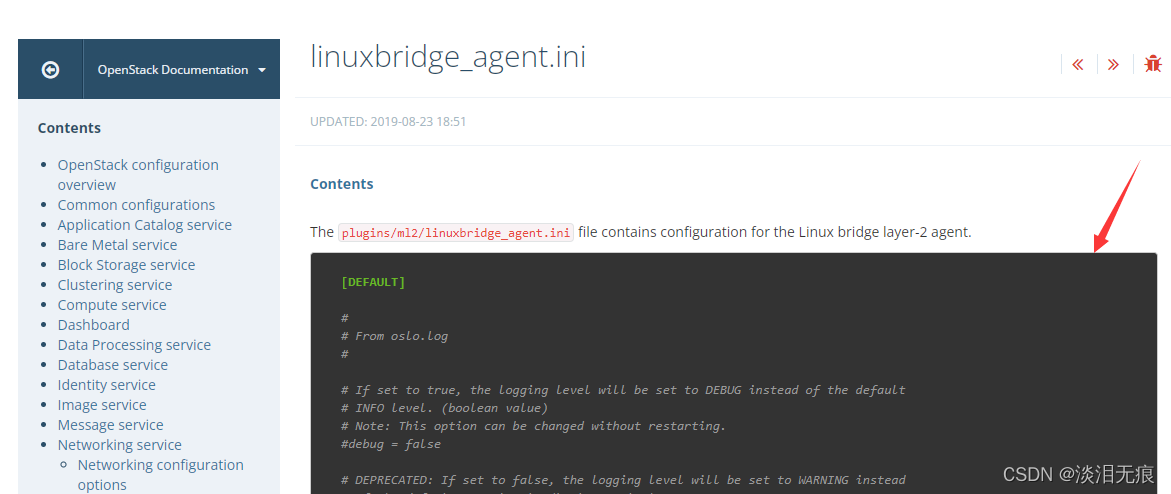

插件文档：linuxbridge_agent.ini

黑色部分内容要使用到

用浏览器打开网址，将内容全部复制替换掉老的文件
vi /etc/neutron/plugins/ml2/linuxbridge_agent.ini

[linux_bridge]
#需要和上面的ml2_conf.ini文件的flat_networks = external名字一样
#eth0是本机网卡名字，使用能连接外网的网卡
physical_interface_mappings = external:eth0

[vxlan]
enable_vxlan = false

[securitygroup]
#安全组配置
enable_security_group = true
firewall_driver = neutron.agent.linux.iptables_firewall.IptablesFirewallDriver

配置dhcp_agent.ini文件，这个是使虚拟机自动获取到IP

vi /etc/neutron/dhcp_agent.ini

[DEFAULT]
interface_driver = linuxbridge
dhcp_driver = neutron.agent.linux.dhcp.Dnsmasq
enable_isolated_metadata = true

配置metadata_agent.ini文件，设置nova连接认证密码

vi /etc/neutron/metadata_agent.ini

[DEFAULT]
nova_metadata_host = master.openstack
#test1234这个密码要和下面metadata_proxy_shared_secret一致
metadata_proxy_shared_secret = test1234

配置nova使用neutron组件

vi /etc/nova/nova.conf

[neutron]
auth_url = http://master.openstack:5000
auth_type = password
project_domain_name = default
user_domain_name = default
region_name = RegionOne
project_name = service
username = neutron
password = test1234
service_metadata_proxy = true
#这个需要和上面metadata_agent.ini配的保持一致
metadata_proxy_shared_secret = test1234

启动配置
ln -s /etc/neutron/plugins/ml2/ml2_conf.ini /etc/neutron/plugin.ini

su -s /bin/sh -c "neutron-db-manage --config-file /etc/neutron/neutron.conf \
  --config-file /etc/neutron/plugins/ml2/ml2_conf.ini upgrade head" neutron

重启nova
systemctl restart openstack-nova-api.service

启动服务
systemctl enable neutron-server.service \
  neutron-linuxbridge-agent.service neutron-dhcp-agent.service \
  neutron-metadata-agent.service
systemctl start neutron-server.service \
  neutron-linuxbridge-agent.service neutron-dhcp-agent.service \
  neutron-metadata-agent.service

查看数据生成
mysql -u neutron -p'test1234' -e 'use neutron; show tables;'

1.9 （node）在node安装neutron组件

官网node安装neutron组件文档：node-neutron

yum install openstack-neutron-linuxbridge ebtables ipset -y
vi /etc/neutron/neutron.conf  修改配置

[DEFAULT]
#设置rabbitmq的账户和密码
transport_url = rabbit://openstack:[email protected]
auth_strategy = keystone

[keystone_authtoken]
#连接master的neutron组件，账户信息都是master的neutron信息
www_authenticate_uri = http://master.openstack:5000
auth_url = http://master.openstack:5000
memcached_servers = master.openstack:11211
auth_type = password
project_domain_name = default
user_domain_name = default
project_name = service
username = neutron
password = test1234

[oslo_concurrency]
lock_path = /var/lib/neutron/tmp

配置ml2插件的linuxbridge_agent.ini文件
插件文档：linuxbridge_agent.ini

黑色部分内容要使用到

vi /etc/neutron/plugins/ml2/linuxbridge_agent.ini

[linux_bridge]
physical_interface_mappings = external:eth0

[vxlan]
enable_vxlan = false

[securitygroup]
enable_security_group = true
firewall_driver = neutron.agent.linux.iptables_firewall.IptablesFirewallDriver

配置nova

vi /etc/nova/nova.conf

[neutron]
auth_url = http://master.openstack:5000
auth_type = password
project_domain_name = default
user_domain_name = default
region_name = RegionOne
project_name = service
username = neutron
password = test1234

重启nova服务
systemctl restart openstack-nova-compute.service

启动neutron组件

启动服务
systemctl enable neutron-linuxbridge-agent.service
systemctl start neutron-linuxbridge-agent.service

1.10 master分配网络

neutron组件分配网络文档：neutron网络分配

openstack network agent list   确认4个组件都是up
openstack network create  --share --external \
  --provider-physical-network external \
  --provider-network-type flat external-net

external  这里的名字必须和上面文件配置的网络一致

openstack subnet create --network external-net \
  --allocation-pool start=192.168.116.50,end=192.168.116.100 \
  --dns-nameserver 114.114.114.114 --gateway 192.168.116.2 \
  --subnet-range 192.168.116.0/24 external-sub

#设置能连接外网的网段，要用真机IP，网关
start=192.168.116.50,end=192.168.116.100
--gateway 192.168.116.2
--subnet-range 192.168.116.0/24

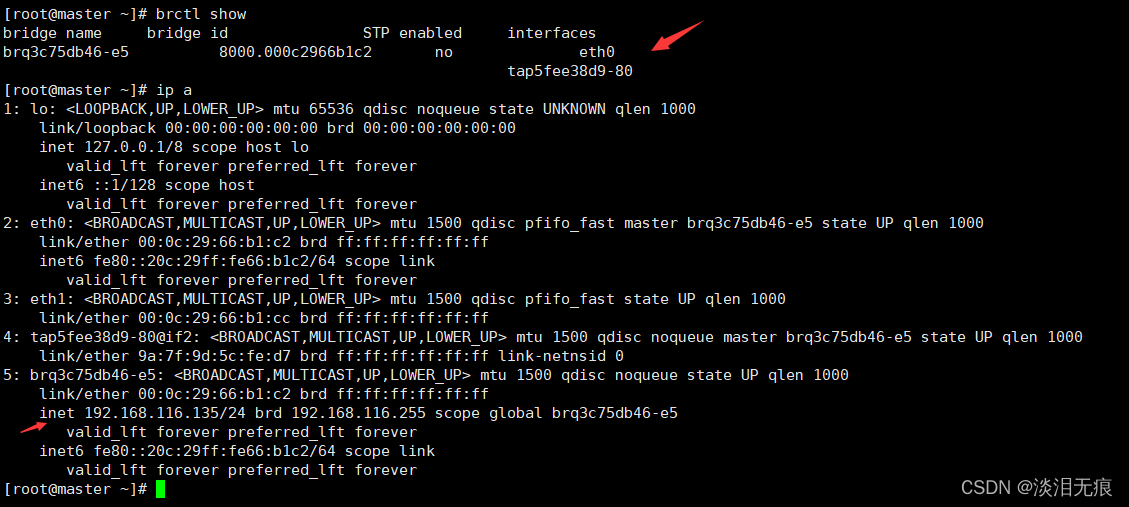

brctl show   查看网卡绑定
ip a         查看真机的IP绑定到新增的网卡了

1.11（node）在node修改系统硬件配置，要不然不能创建虚拟机

virsh capabilities |grep pc   查看CPU的选项
vi /etc/nova/nova.conf   修改nova
#hw_machine_type=<None>
#hw_machine_type=<None>
hw_machine_type=x86_64=pc-i440fx-rhel7.2.0
cpu_mode=host-passthrough

重启服务
systemctl restart libvirtd.service openstack-nova-compute.service

1.12 master创建虚拟机，查看是否能运行

创建虚拟机文档：虚拟机创建

创建虚拟机硬件模板，虚拟机会根据模板的硬件配置而创建

source /etc/profile.d/openstack-admin.sh

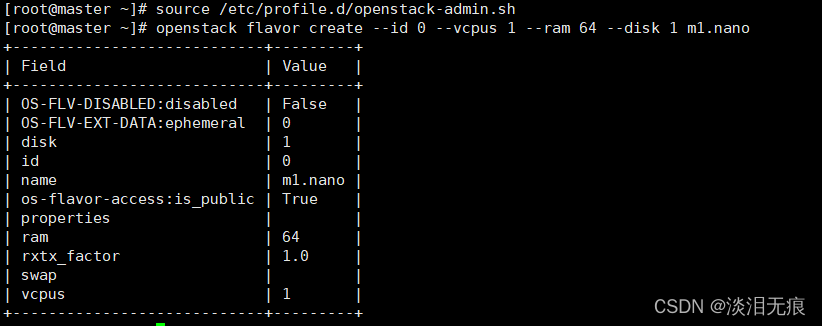

openstack flavor create --id 0 --vcpus 1 --ram 64 --disk 1 m1.nano

--id 0     指定编号
--vcpus 1  指定CPU个数
--ram 64   指定使用内存，单位是M
--disk 1   指定使用硬盘大小，单位是G
m1.nano    硬件类型名称

创建秘钥，这个是用来master远程虚拟机使用的

ssh-keygen -q -N ""  回车就行
openstack keypair create --public-key ~/.ssh/id_rsa.pub mykey
openstack keypair list

创建安全组规则

openstack security group rule create --proto icmp default
openstack security group rule create --proto tcp --dst-port 22 default
openstack security group list  查看安全组列表

创建虚拟机

openstack image list      查看镜像名字
openstack network list    查看网络ID
openstack server create --flavor m1.nano --image cirros \
  --nic net-id=3c75db46-e55f-49dd-81c4-8ed1a2a55016 --security-group default \
  --key-name mykey xuniji-vm1

--flavor m1.nano  指定使用的硬件类型名
--image cirros    指定镜像名字
--nic net-id=3c75db46-e55f-49dd-81c4-8ed1a2a55016   指定使用的网络
--security-group default       指定使用的安全组
--key-name mykey xuniji-vm1    指定虚拟机名字

openstack server list
openstack console url show xuniji-vm1 查看网页登录虚拟机方式

如果有对master.openstack进行hosts解析就直接访问网址即可，没有则把master.openstack改成master的IP地址
 url   | http://master.openstack:6080/vnc_auto.html?path=%3Ftoken%3D017353d8-9cca-44c8-b6eb-7537be63423f

用IP方式访问虚拟机

http://192.168.116.135:6080/vnc_auto.html?path=%3Ftoken%3D017353d8-9cca-44c8-b6eb-7537be63423f

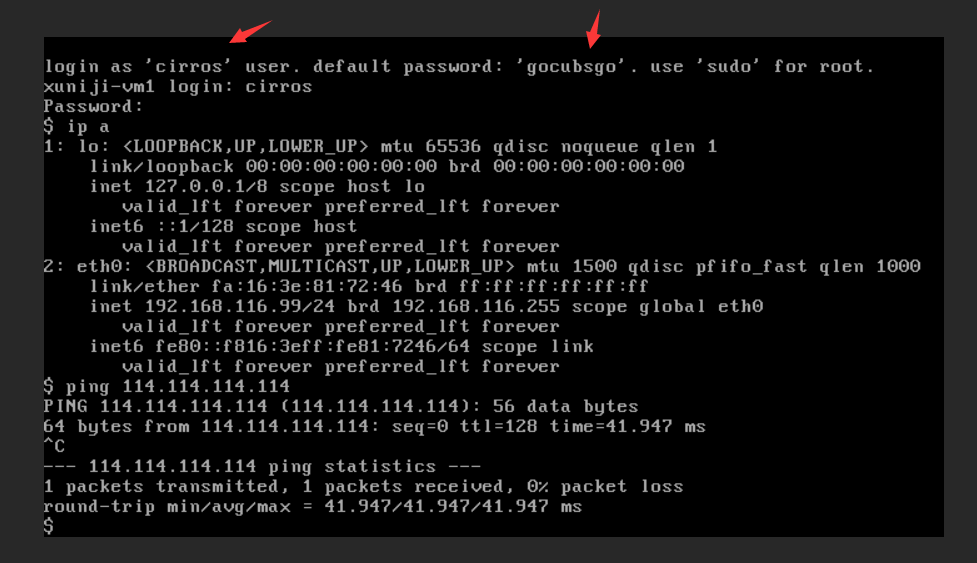

根据提示输入账户cirros，密码gocubsgo，用sudo提权
ip a                可以到分配了真机的IP段
ping 114.114.114.114  可以通外网

1.13 master安装网页组件dashboard

网页组件dashboard文档：dashboard

yum install openstack-dashboard -y

vi /etc/openstack-dashboard/local_settings   修改配置

#设置master的IP
OPENSTACK_HOST = "192.168.116.135"

#下面全部true改为false
OPENSTACK_NEUTRON_NETWORK = {


    'enable_auto_allocated_network': False,
    'enable_distributed_router': False,
    'enable_fip_topology_check': False,
    'enable_ha_router': False,
    'enable_ipv6': False,
    # TODO(amotoki): Drop OPENSTACK_NEUTRON_NETWORK completely from here.
    # enable_quotas has the different default value here.
    'enable_quotas': False,
    'enable_rbac_policy': False,
    'enable_router': False,

#在这里添加访问的路径
# https://docs.djangoproject.com/en/dev/ref/settings/#allowed-hosts
WEBROOT = '/dashboard'

#修改允许访问的方式
ALLOWED_HOSTS = ['192.168.116.135','master.openstack']

#这里添加内容
#SESSION_ENGINE = 'django.contrib.sessions.backends.signed_cookies'
SESSION_ENGINE = 'django.contrib.sessions.backends.cache'


#CACHES = {


#    'default': {


#        'BACKEND': 'django.core.cache.backends.memcached.MemcachedCache',
#        'LOCATION': '127.0.0.1:11211',
#    },
#}
#在这里添加下面
CACHES = {


    'default': {


         'BACKEND': 'django.core.cache.backends.memcached.MemcachedCache',
         'LOCATION': 'master.openstack:11211',
    }
}
OPENSTACK_KEYSTONE_MULTIDOMAIN_SUPPORT = True
OPENSTACK_API_VERSIONS = {


    "identity": 3,
    "image": 2,
    "volume": 3,
}
OPENSTACK_KEYSTONE_DEFAULT_DOMAIN = "Default"
OPENSTACK_KEYSTONE_DEFAULT_ROLE = "user"

#修改时区为上海
# of your entire OpenStack installation, and hopefully be in UTC.
TIME_ZONE = "Asia/Shanghai"

vi /etc/httpd/conf.d/openstack-dashboard.conf   头部添加

WSGIApplicationGroup %{

    GLOBAL}

systemctl restart httpd.service memcached.service

访问网页版

http://192.168.116.135/dashboard  这里的/dashboard就是上面的WEBROOT路径

域输入default，账户admin，密码admin

查看账户密码去这个脚本查看
cat /etc/profile.d/openstack-admin.sh
export OS_USERNAME=admin
export OS_PASSWORD=admin

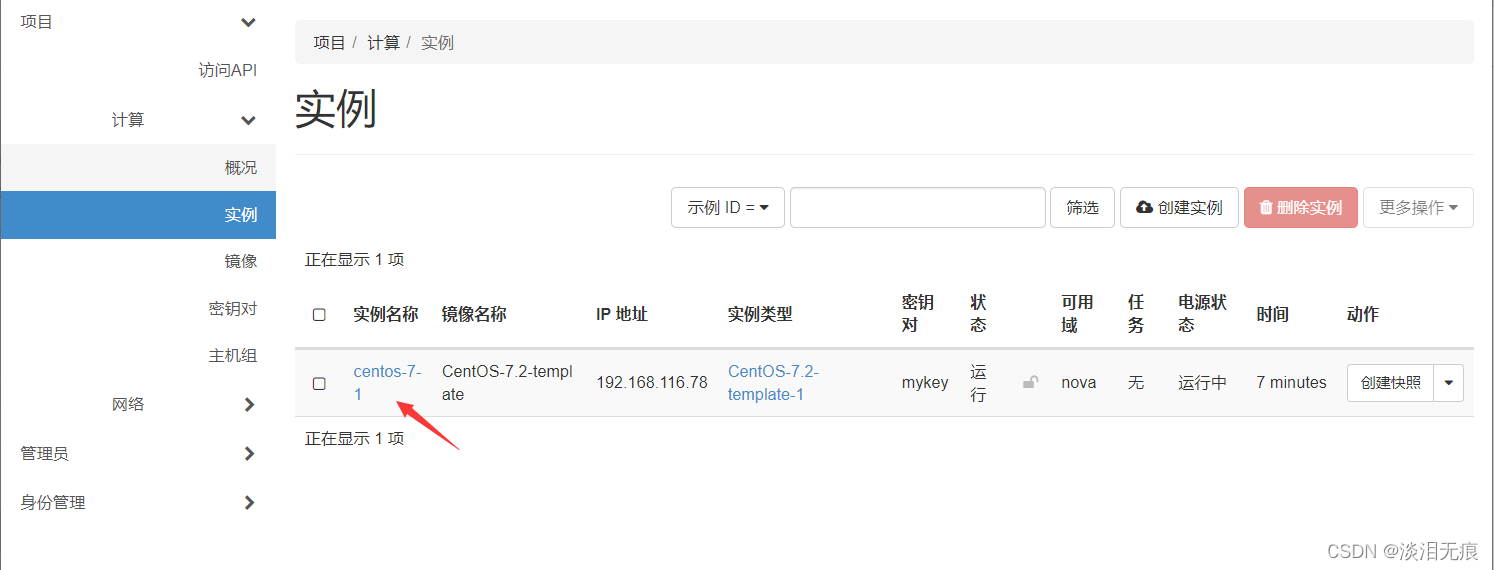

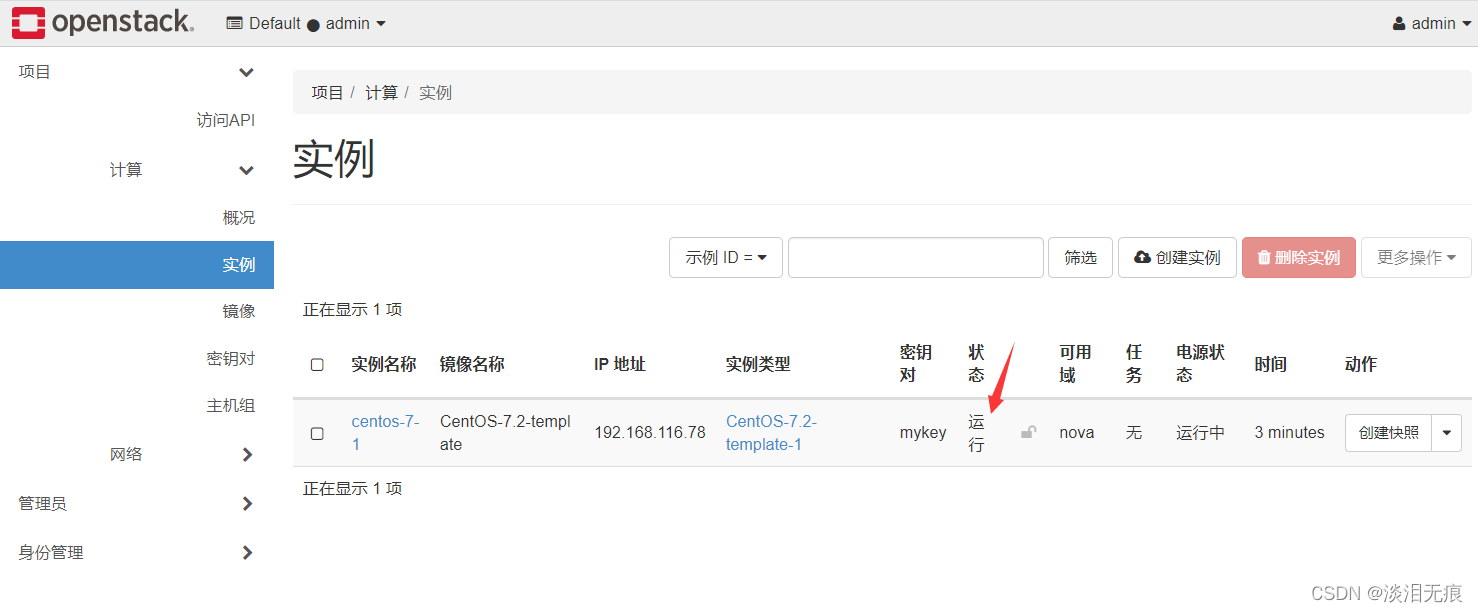

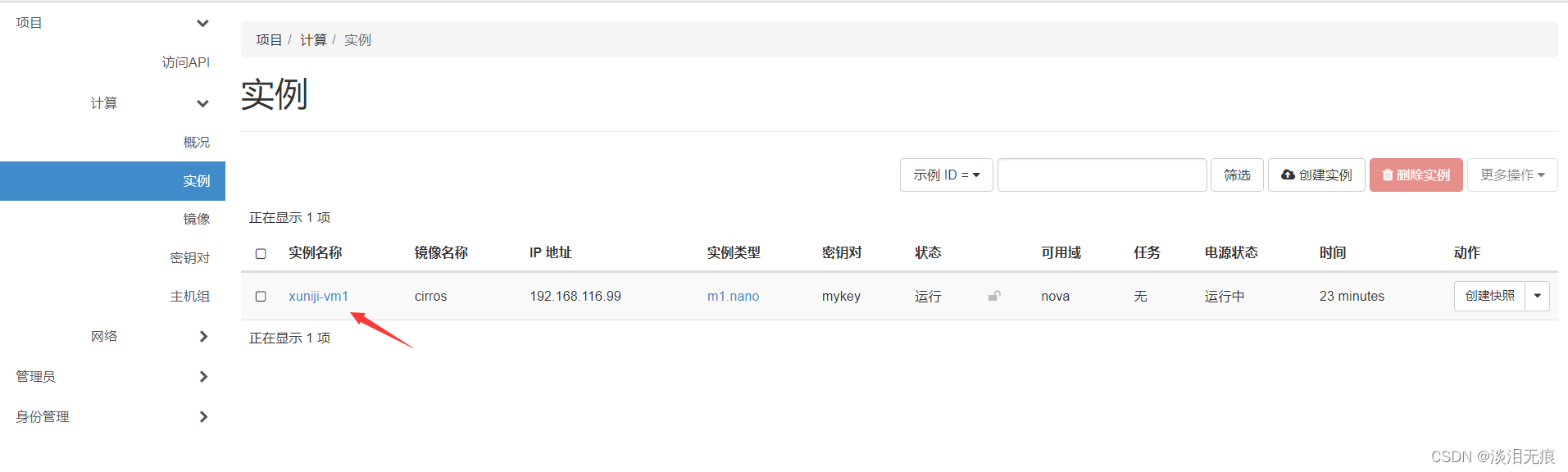

在实例可以看到上面创建的虚拟机

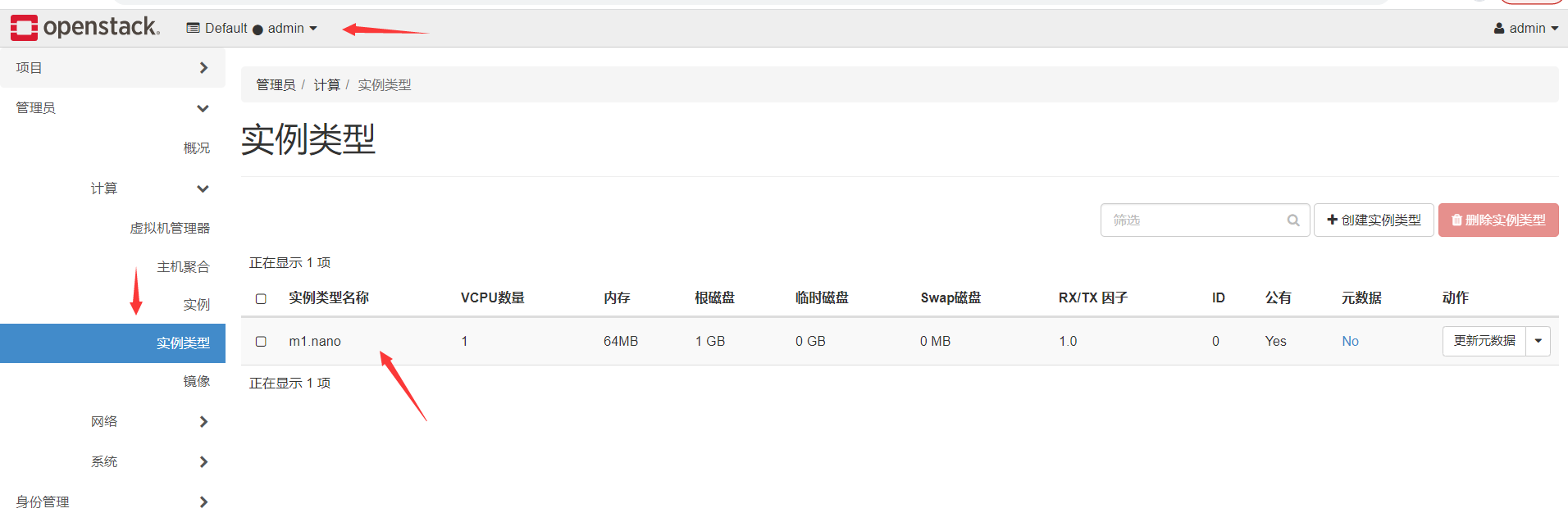

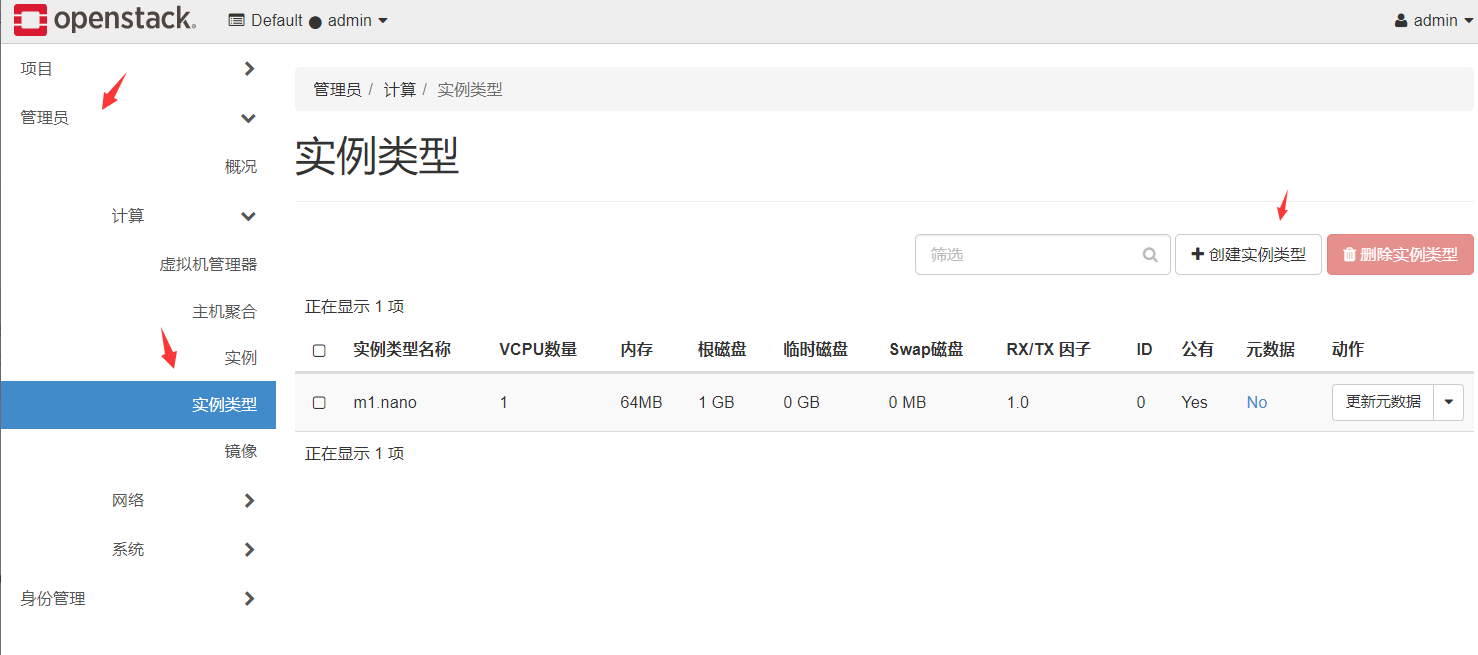

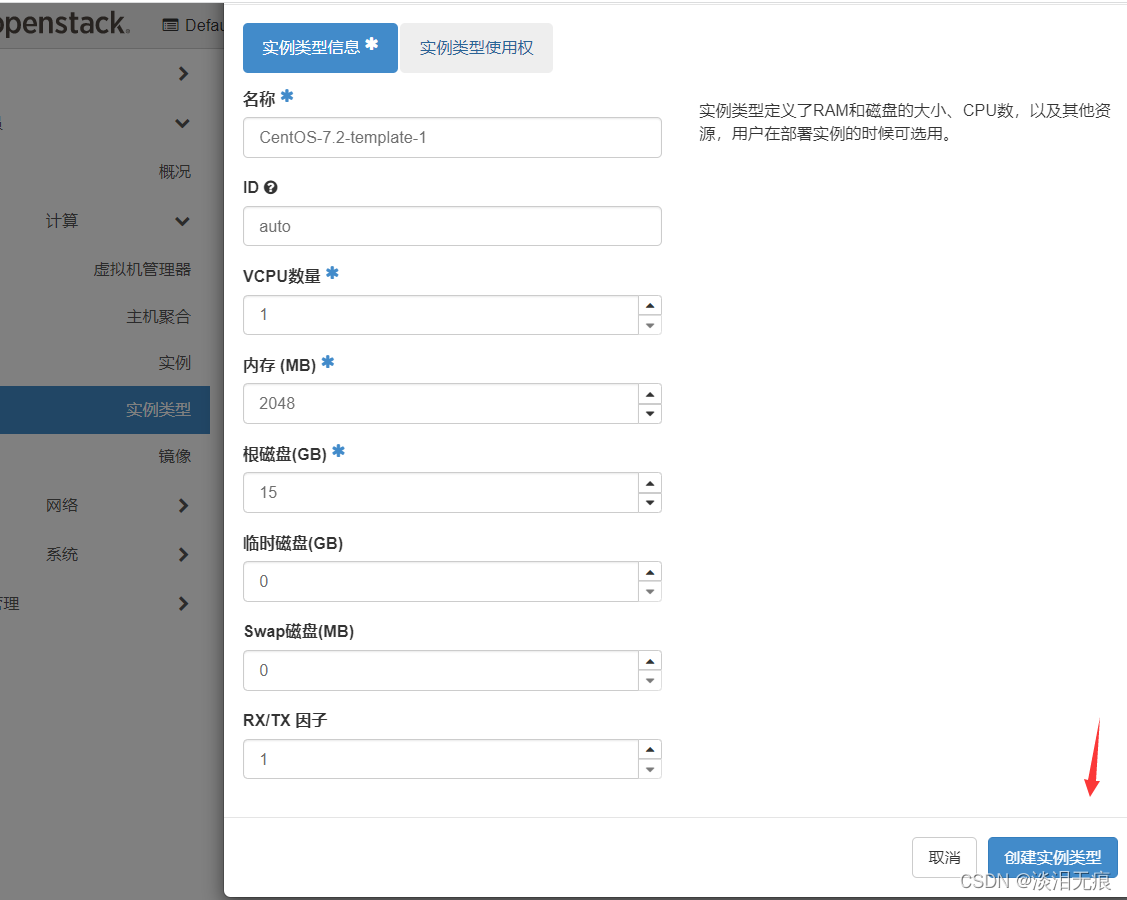

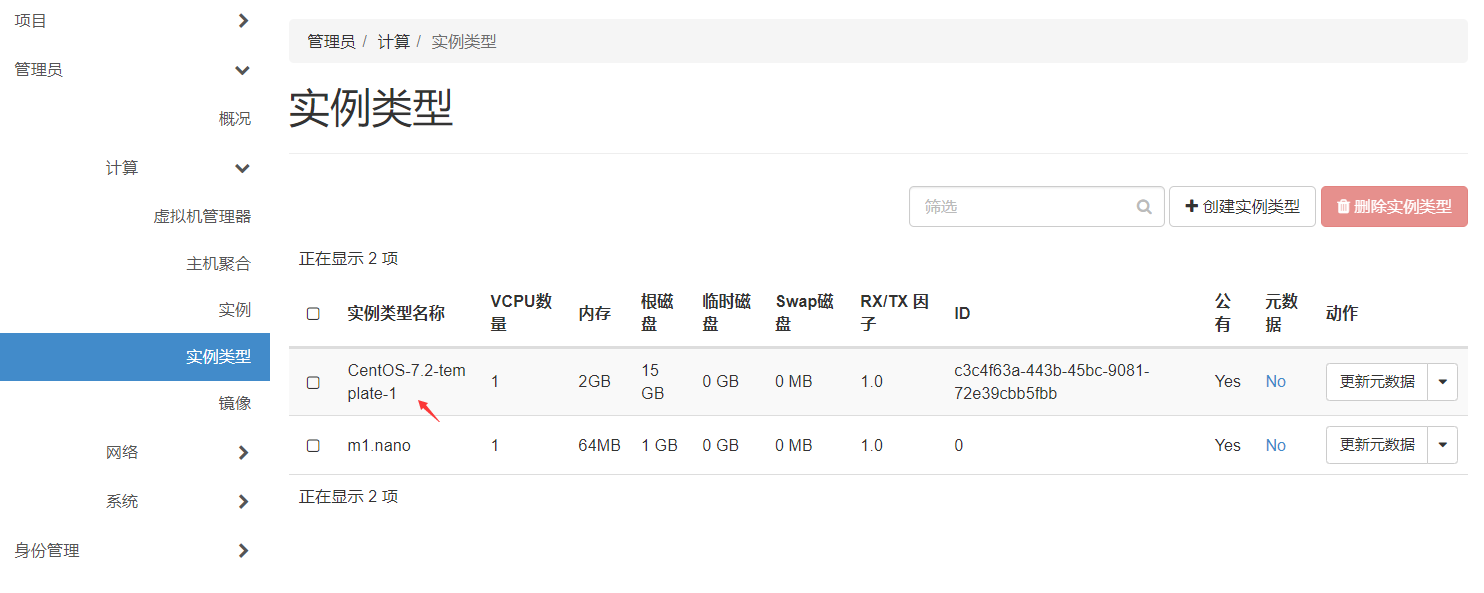

查看创建的硬件类型

1.14 master和node优化

master和node都修改配置

硬件优化
vi /etc/nova/nova.conf
[DEFAULT]
#开启虚拟机开机启动
resume_guests_state_on_host_boot=true
#允许超频，也就是如果有1个真实CPU，那么可以创建3*1的CPU
cpu_allocation_ratio=3
#允许内存超出使用，虚拟内存为真机内存的1.5倍
ram_allocation_ratio=1.5
#硬盘超额1倍
disk_allocation_ratio=1.0
#硬盘保留空间，不保留空间全部使用时会卡死
reserved_host_disk_mb=20480
#内存保留空间，不保留空间全部使用时会卡死
reserved_host_memory_mb=4096
#开启动态调整虚拟机硬件控制
allow_resize_to_same_host=true
baremetal_enabled_filters=RetryFilter,AvailabilityZoneFilter,ComputeFilter,ComputeCapabilitiesFilter,ImagePropertiesFilter,ExactRamFilter,ExactDiskFilter,ExactCoreFilter

网络优化
vi /etc/neutron/neutron.conf   文件底部添加下面全部内容
[quotas]
#自定义的网络配置
quota_network = 10
quota_subnet = 10
quota_port = 5000
quota_driver = neutron.db.quota.driver.DbQuotaDriver
quota_router = 10
quota_floatingip = 1000
quota_security_group = 10
quota_security_group_rule = 100

配置完能重启服务器就重启服务器，不行就全部服务重启一次
控制节点重启服务
systemctl restart \
    openstack-nova-api.service \
    openstack-nova-scheduler.service \
    openstack-nova-conductor.service \
    openstack-nova-novncproxy.service

systemctl restart neutron-server.service \
  neutron-linuxbridge-agent.service neutron-dhcp-agent.service \
  neutron-metadata-agent.service

node节点重启服务
systemctl restart openstack-nova-compute.service
systemctl restart neutron-linuxbridge-agent.service

用命令行动态修改实例，VCPU，内存等方式

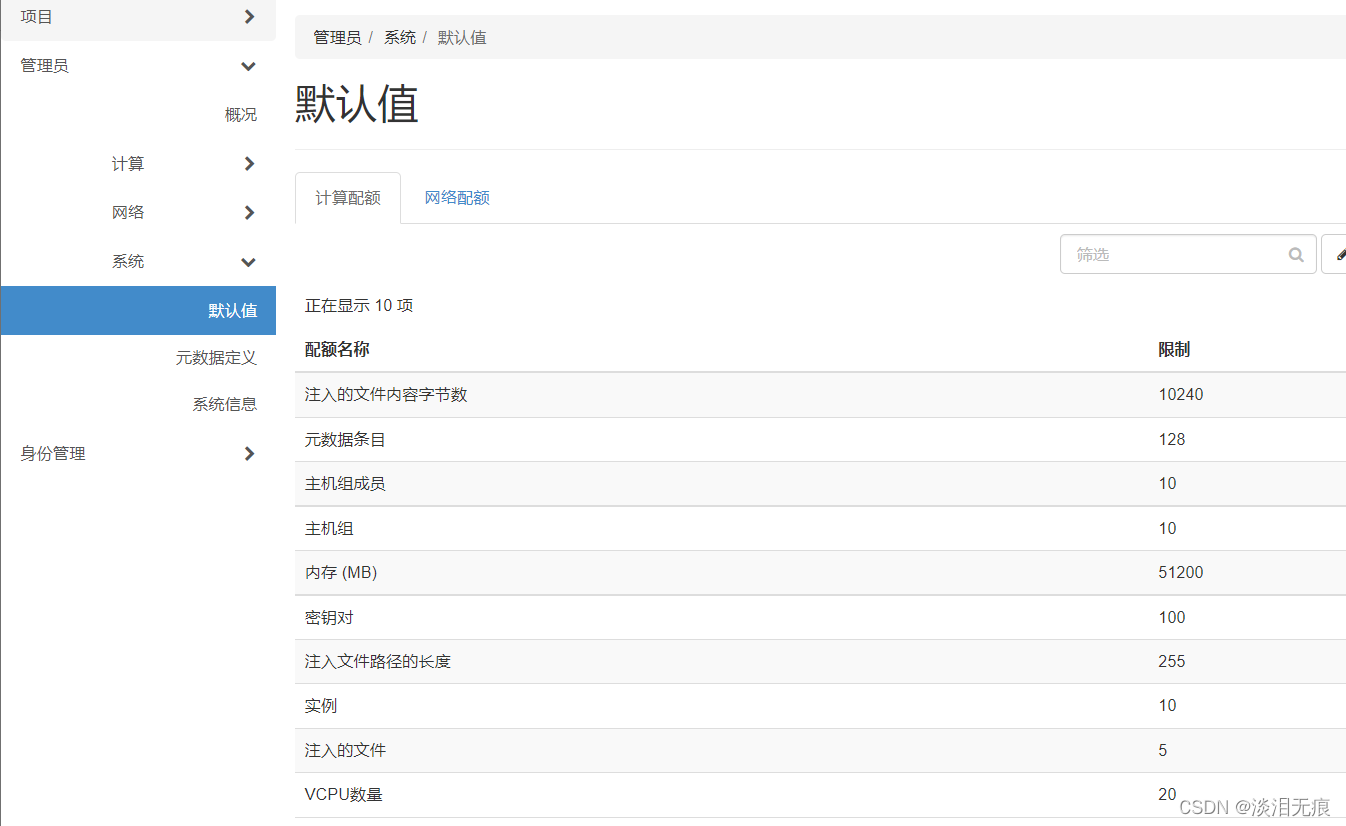

查看默认值，默认设置只能创建10个虚拟机，VCPU也只有20个。

nova quota-defaults    在master查看默认值，对应上面网页看到的值

nova官网命令行修改文档：nova命令行文档
master配置

通过命令修改配额，这些命令重启也会生效
source /etc/profile.d/openstack-admin.sh         调用变量

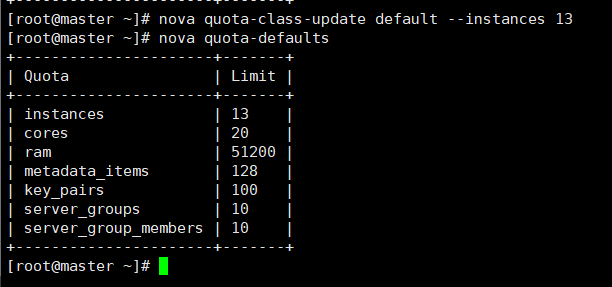

nova quota-class-update default --instances 13   设置能创建的虚拟机最大值

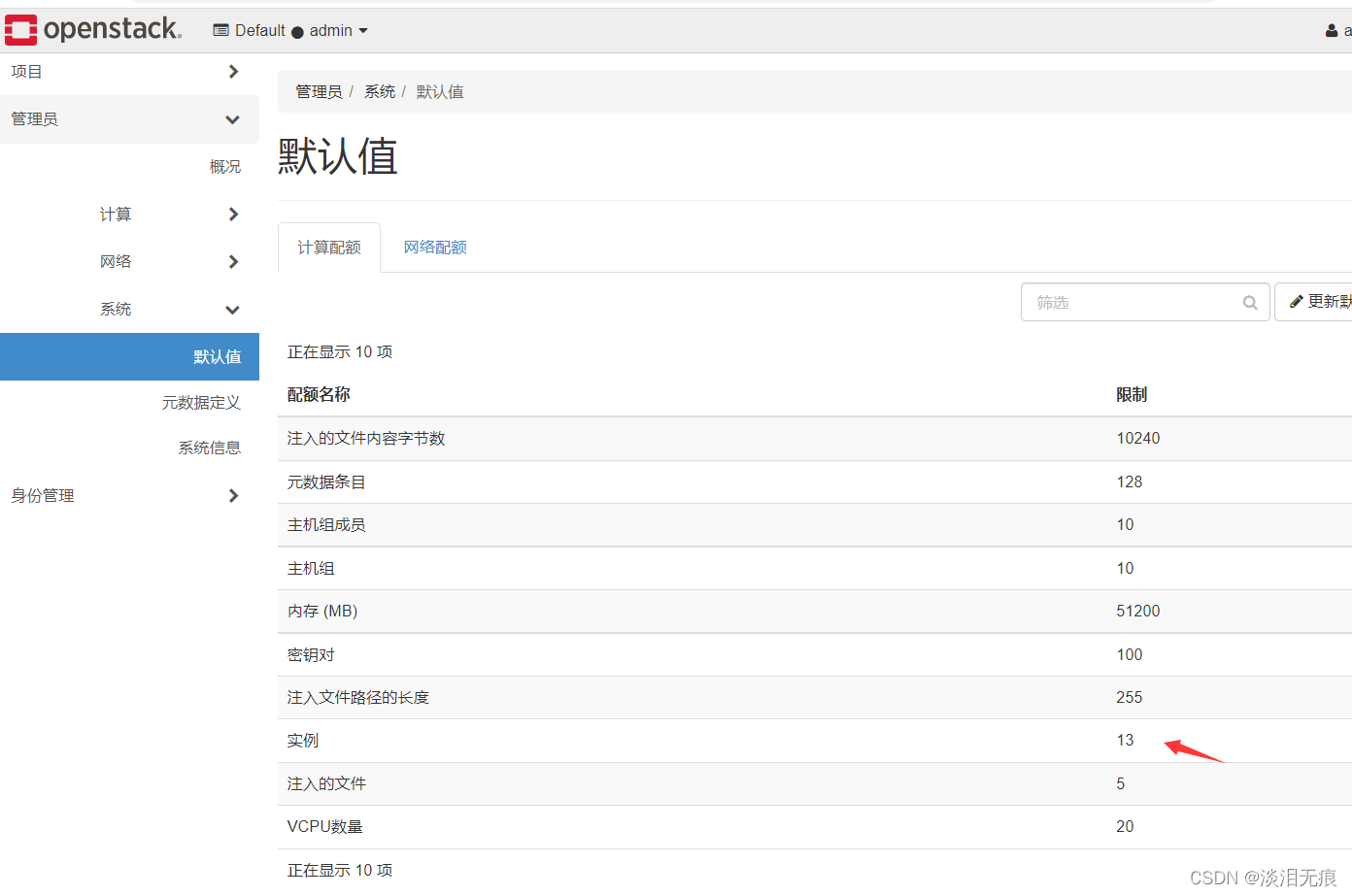

nova quota-defaults  可以看到值已经修改完成

刷新网页也会自动刷新

2、openstack自定义ubuntu、centos镜像

openstack的镜像使用方式有2种：

• 官网镜像直接使用方式：
  centos提供qcow2镜像，可以直接使用：centos-qcow2文件
  ubuntu提供img镜像，可以直接使用：ubuntu-img
• 自定义方式：
  自定义镜像主要是为了openstack创建虚拟机时，可以直接使用这个镜像作为虚拟机的系统模板，不用每次都要重新安装系统，配置一些初始化操作。
  openstack官网制作centos镜像文档：openstack-centos
  openstack官网制作ubuntu镜像文档：openstack-ubuntu

2.1 KVM自定义centos镜像

KVM使用方式文档：kvm和vmesxi使用
centos镜像地址：centos-iso
openstack官网制作centos镜像文档：openstack-centos
下载镜像，一般用Minimal版本即可

mkdir /data
cd /data/
wget https://vault.centos.org/7.2.1511/isos/x86_64/CentOS-7-x86_64-Minimal-1511.iso

qemu-img create -f qcow2 /tmp/centos.qcow2 10G   创建磁盘

指定硬件创建虚拟机
virt-install --virt-type kvm --name centos --ram 1024 \
  --disk /tmp/centos.qcow2,format=qcow2 \
  --network network=default \
  --graphics vnc,listen=0.0.0.0 --noautoconsole \
  --os-type=linux --os-variant=centos7.0 \
  --location=/data/CentOS-7-x86_64-Minimal-1511.iso

--virt-type kvm           指定创建模式为kvm模式
--name centos --ram 1024  指定虚拟机内存大小
--disk /tmp/centos.qcow2,format=qcow2 指定硬盘存放位置
--network network=default 指定使用默认网络
--os-type=linux --os-variant=centos7.0 指定系统类型
--location=/data/CentOS-7-x86_64-Minimal-1511.iso  指定镜像来源

在KVM桌面

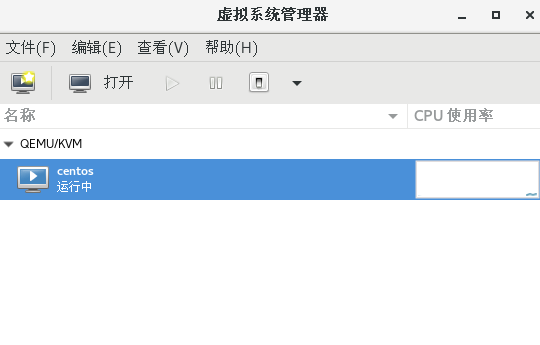

virt-manager  打开控制台，安装好系统
注意：语言一定要选英文，根分区一定要设为标准分区，要不然下面扩容硬盘扩容不了

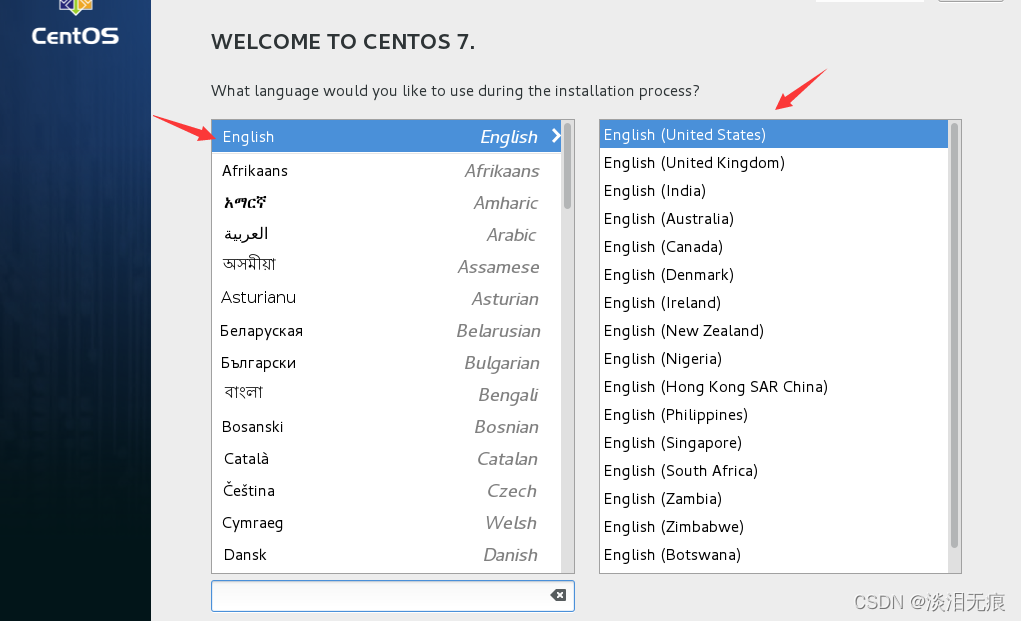

语言格式选择英文

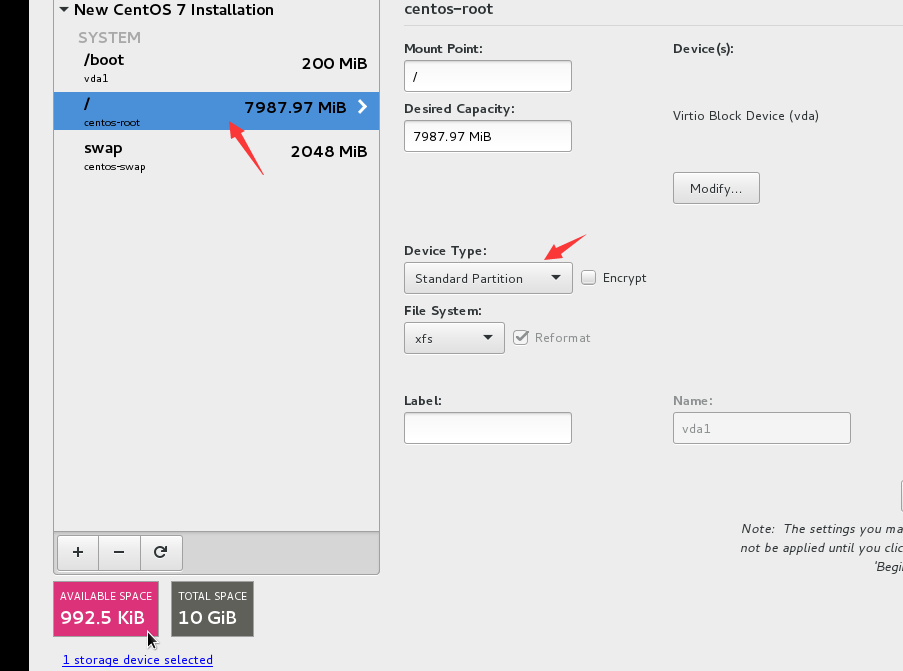

注意：自定义分区时，一定要把根分区的格式选择为标准分区，要不然下面扩容不了

2.1-1 KVM对虚拟机可选配置

• 添加网卡：默认是桥接网络，可以不添加网卡
  如果需要一个内网卡，一个外网卡就需要添加网卡

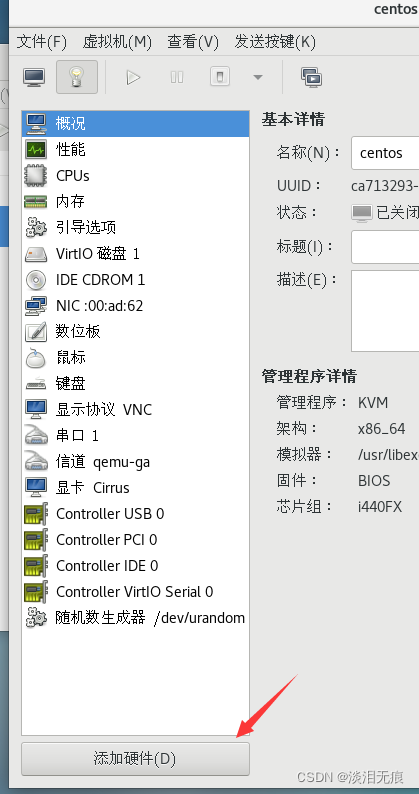

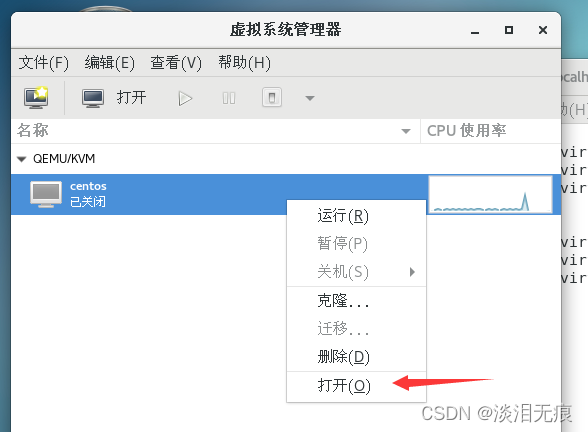

  关闭虚拟机，右键选择这个



  选择virtio模式网卡

• 配置好IP，在KVM主机远程虚拟机，自定义镜像配置
  初始化配置：

以下是基本初始化，根据需要设置,可以不设置
cd /etc/yum.repos.d/
yum install -y wget
wget http://mirrors.aliyun.com/repo/Centos-7.repo
wget http://mirrors.aliyun.com/repo/epel-7.repo
mv CentOS-Base.repo CentOS-Base.repo.bak
yum clean all
yum makecache
systemctl stop firewalld
systemctl disable firewalld
sed -i 's/SELINUX=enforcing$/SELINUX=disabled/g' /etc/selinux/config
setenforce 0

2.1-2 KVM对虚拟机必做配置

• 可选操作做完后，再做这些操作

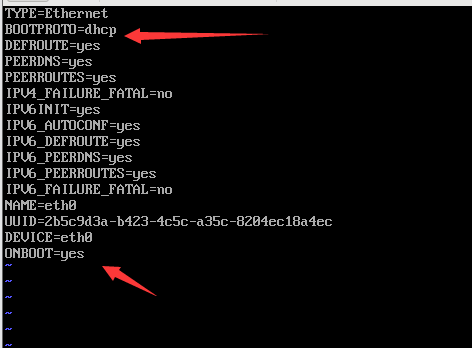

网卡文件需要配置为DHCP和开启ONBOOT
/etc/sysconfig/network-scripts/

必须运行配置：

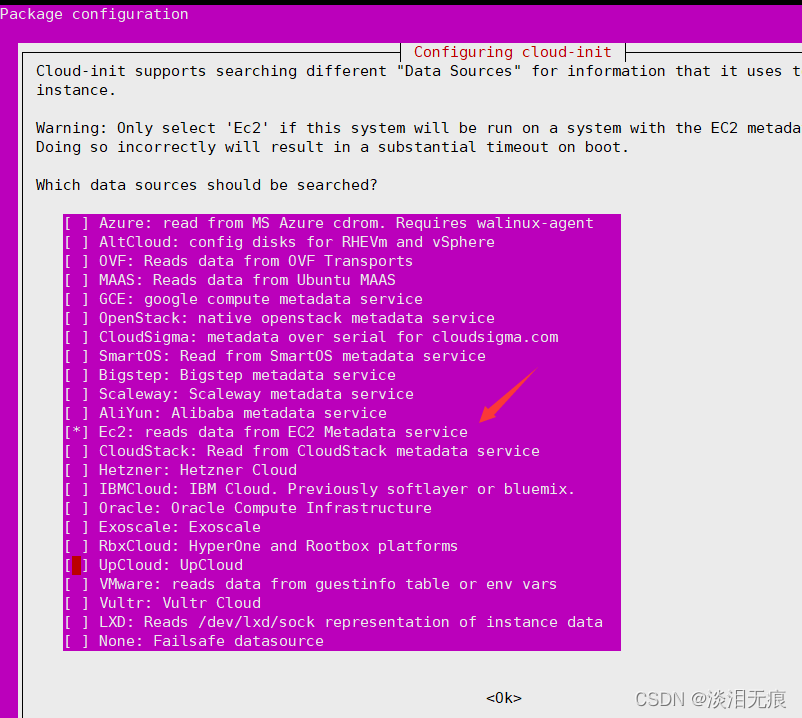

cloud-init文档：cloud-init

#这些工具是为了自动扩容硬盘使用的，比如这个KVM虚拟机创建时只有10G空间，但是openstack创建时有20G，这个工具就会自动根据openstack的配置而扩展空间。openstack虚拟机扩容好硬盘后可以关闭服务，这个操作是一次性的。
yum install acpid cloud-init cloud-utils-growpart  -y
systemctl enable acpid cloud-init

vi /etc/cloud/cloud.cfg    删除文件全部老的内容，只保存下面这些内容
users:
 - default

disable_root: 0
ssh_pwauth:   0

mount_default_fields: [~, ~, 'auto', 'defaults,nofail,x-systemd.requires=cloud-init.service', '0', '2']
resize_rootfs_tmp: /dev
syslog_fix_perms: ~
disable_vmware_customization: false

cloud_init_modules:
 - growpart
 - resizefs

poweroff  关机

KVM对虚拟机操作

yum install libguestfs-tools -y
virt-sysprep -d centos   指定虚拟机名字，清除MAC地址，要不然每台openstack创建时MAC地址会冲突
virsh undefine centos    删除虚拟机，但是不删除虚拟机硬盘文件

2.2 KVM自定义ubuntu镜像

KVM使用方式文档：kvm和vmesxi使用
乌班图镜像地址：ubuntu-mini-iso
openstack官网制作ubuntu镜像文档：openstack-ubuntu
下载镜像

mkdir /data
cd /data
wget http://archive.ubuntu.com/ubuntu/dists/bionic/main/installer-amd64/current/images/netboot/mini.iso

qemu-img create -f qcow2 /tmp/ubuntu-18.04.qcow2 10G  创建硬盘
创建虚拟机
virt-install --virt-type kvm --name ubuntu-18.04  --ram 1024 \
  --cdrom=/data/mini.iso \
  --disk path=/tmp/ubuntu-18.04.qcow2 \
  --network bridge=virbr0 \
  --graphics vnc,listen=0.0.0.0 --noautoconsole

在KVM桌面运行
virt-manager  打开控制台，安装好系统
注意：语言一定要选英文，要不然下面扩容硬盘扩容不了

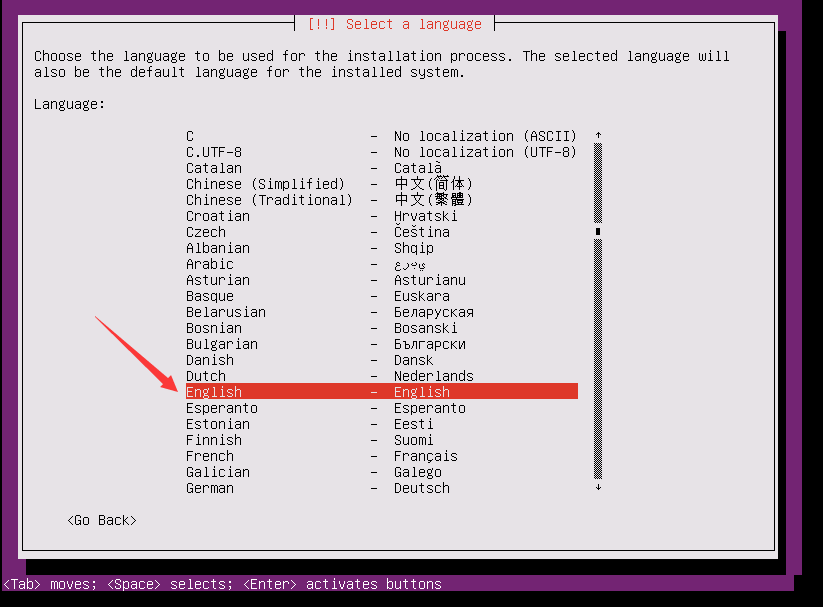

语言选择英文

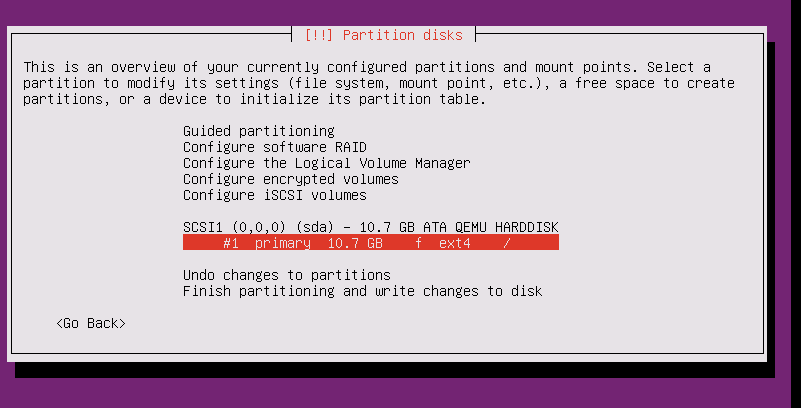

选择主分区，分区只要根分区

2.2-1 可选配置操作

初始化配置

vi /etc/apt/sources.list   删除文件老的内容，改为下面

deb http://mirrors.aliyun.com/ubuntu/ bionic main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ bionic main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ bionic-security main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ bionic-security main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ bionic-updates main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ bionic-updates main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ bionic-proposed main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ bionic-proposed main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ bionic-backports main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ bionic-backports main restricted universe multiverse

apt update

vi /etc/ssh/sshd_config   开启root账户远程
PermitRootLogin yes
PasswordAuthentication yes

systemctl restart sshd

2.2-2 必选配置操作

可选操作配置完成后，进行操作

apt install cloud-init -y
systemctl enable cloud-init
dpkg-reconfigure cloud-init    空格选择，只保留Ec2开头这个源即可

vi /etc/cloud/cloud.cfg

users:
   - default
disable_root: false
cloud_init_modules:
 - growpart
 - resizefs

/sbin/shutdown -h now   关机

3、上传镜像到openstack，用网页版创建虚拟机

3.1 上传镜像

在KVM将文件传送到openstack-master的镜像目录

scp /tmp/centos.qcow2 [email protected]:/var/lib/glance/images/

openstack有2种上传镜像方式：

3.1-1 第一种 在master用命令行上传镜像

cd /var/lib/glance/images/
glance image-create --name "CentOS-7.2-Minimal-template" \
  --file centos.qcow2 \
  --disk-format qcow2 --container-format bare \
  --visibility public

glance image-list   查看镜像列表

3.3-2 第二种 在master用网页方式上传镜像

KVM先用工具把/tmp/centos.qcow2 镜像放到能访问网页的主机上

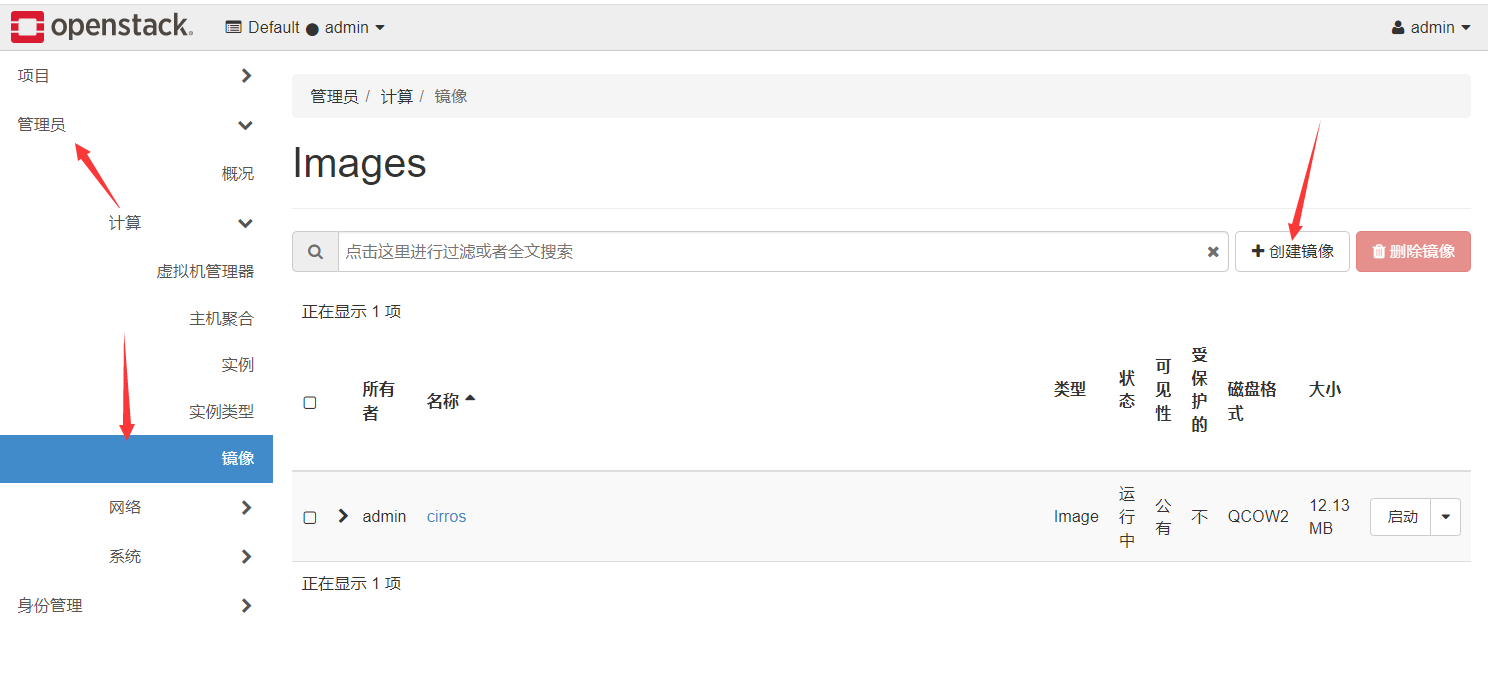

打开网页，选择创建

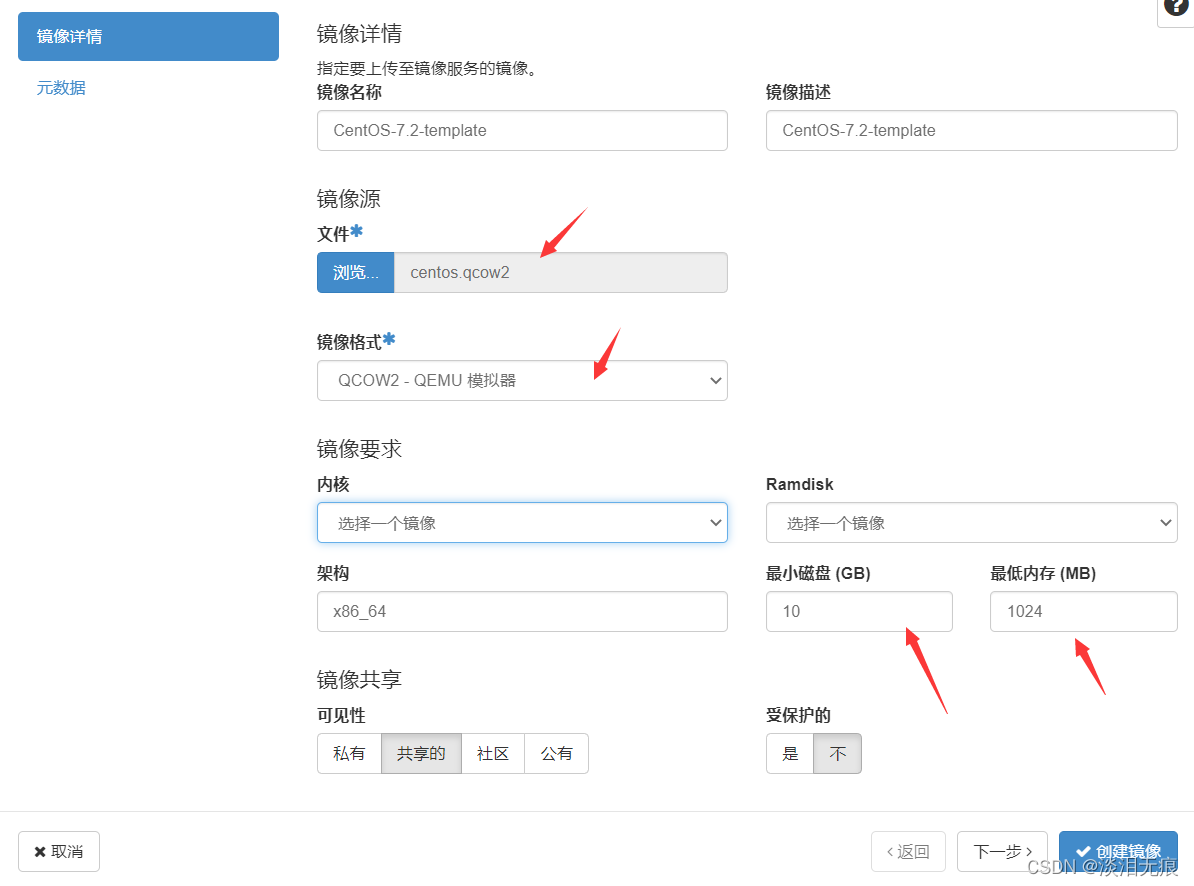

在浏览找到自己存放镜像的目录
选择镜像格式为QCOW2，最小磁盘和最低内存使用KVM虚拟机创建时的配置

3.2 创建虚拟机硬件类型

在网页上选择创建实例类型

设置硬件

3.3 创建虚拟机

在项目里面选择创建实例

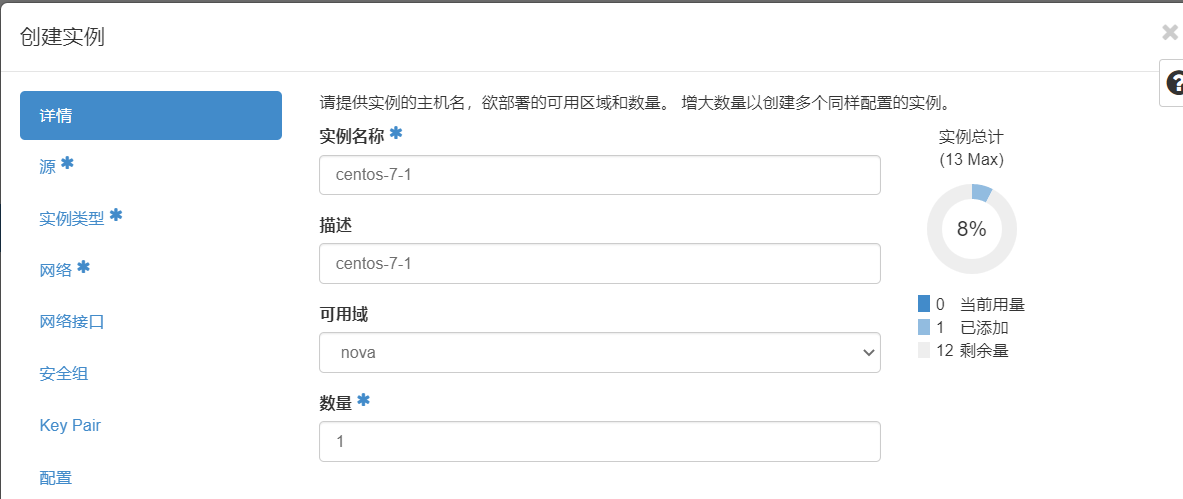

输入名字和选择域

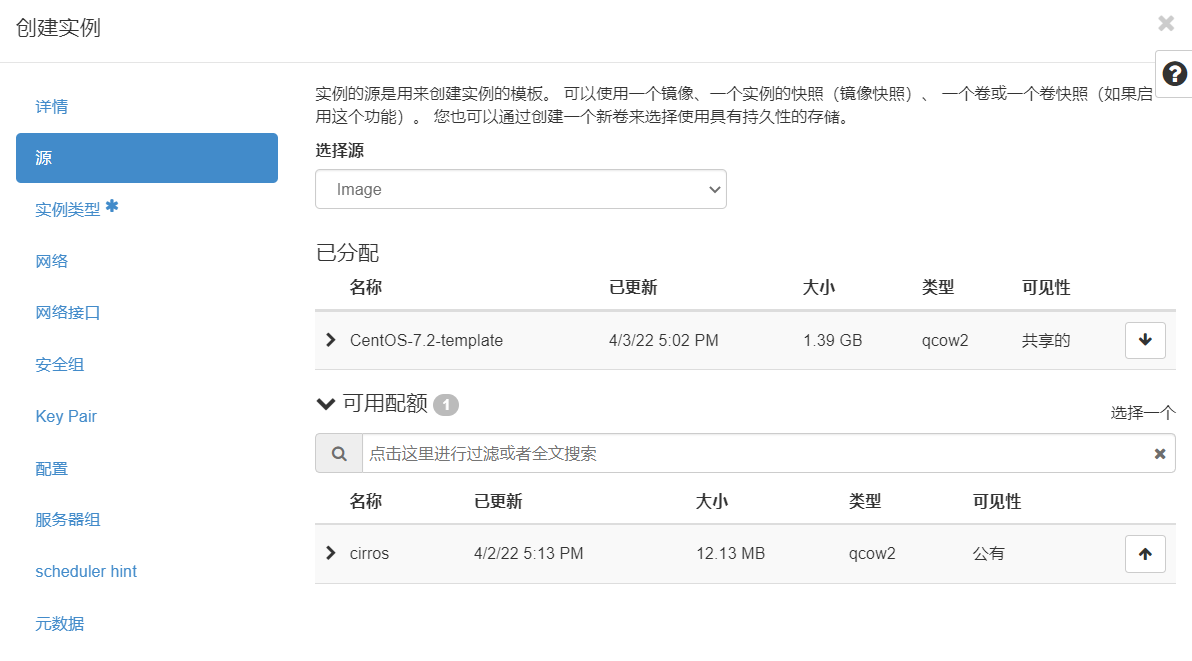

选择安装的镜像源

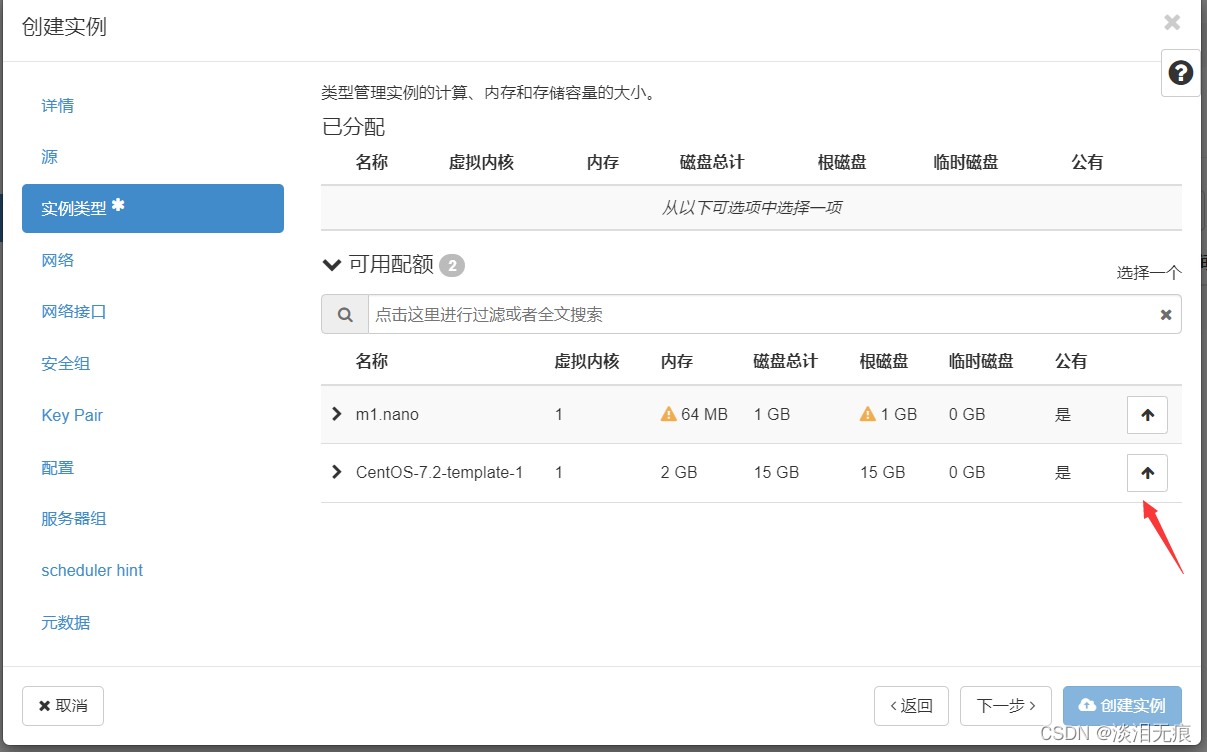

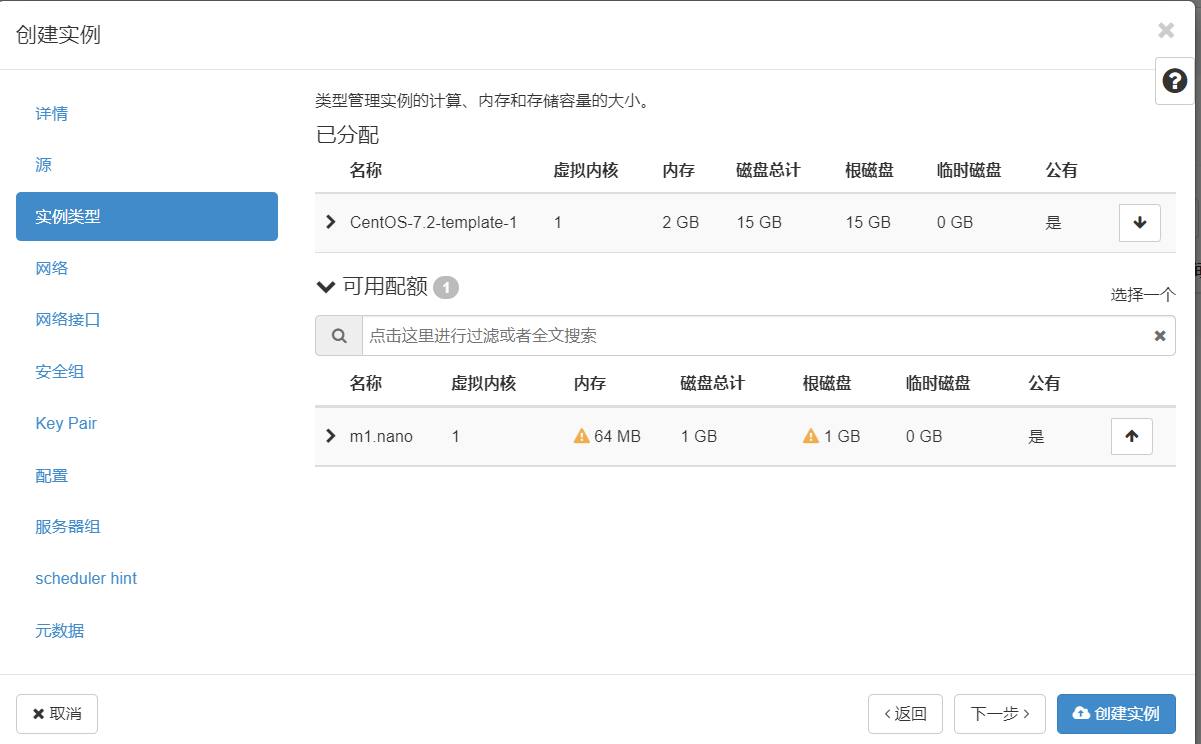

选择实例类型，也就是虚拟机的硬件类型


有多个网络就选择多个网路，没有默认值就行，然后创建实例

确认状态为运行，表示虚拟机创建成功

查看URL访问系统
有配置hosts解析的直接点这里就可以看到

没有配hosts解析需要去master查看url，将域名替换为IP地址
master运行：

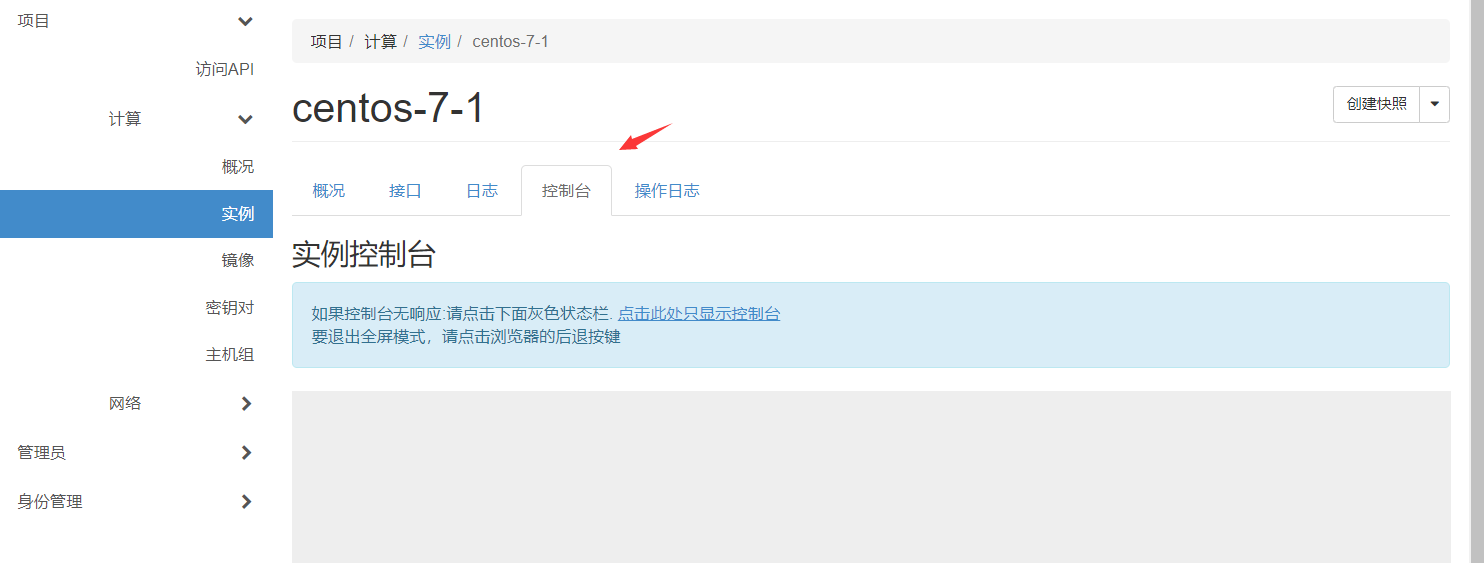

查看虚拟机的网页控制台
openstack console url show centos-7-1

将master.openstack改为master的IP地址
http://master.openstack:6080/vnc_auto.html?path=%3Ftoken%3D45df0978-ea2f-43ac-ba91-321edf46d6e0

查看分区是否扩容成功
