Faster R-CNN论文详读（Faster R-CNN Towards Real-Time Object Detection with Region Proposal Networks）

概述

因为候选区域的计算时间的优化已陷入瓶颈，本文提出了一种新的RPN（region proposal network）通过与检测网络共享全图的卷积特征，甚至可以实现零成本产生候选区域。

现有方法的不足之处

Selective Search方法基于工程化的低层次特征，贪婪的合并超像素，每张图像耗时2s左右

Edges Box方法兼顾速度和质量，每张图像耗时0.2s左右

使用GPU替代CPU进行计算虽然大幅降低了计算时间，但是忽略了底层的检测网络，同时失去了分享计算的重要机会。

本文算法
RPN通过与检测网络共享全图的卷积特征，甚至可以实现零成本产生候选区域。RPN是一个完整的卷积网络，在预测候选框边界坐标的同时可以对每个候选框进行客观打分。通过分享卷积特征，把Fast R-CNN 和RPN结合在一起。RPN通过进行端到端的训练，生成大量高质量的候选区域，这些候选区域可以用作Fast R-CNN 的输入。
通过在测试时共享卷积特征，每张图像耗时10ms左右

对多尺寸候选区域进行预测

两个流行的多尺度预测方法

基于图像/特征金字塔进行多尺度预测，图像被resize，且计算多个尺度的特征图，经常被使用，但是非常耗时
在特征图上使用多尺度的滑动窗口进行多尺度预测。如果用这种方法处理多尺度。可以视为滤波器金字塔进行处理。
通常是把两种方法结合在一起使用

本文提出的基于锚点的方法是基于锚点金字塔构建的，更具成本效益，仅依赖于单一比例的图像和特征图，并使用单一尺寸的滤波器（在特征图上滑动的微型网络）
因为基于锚点的这一设计，可以在单尺度的图像上非常简单的计算出卷积特征。
这种方法可以被看作是金字塔的回归reference，可以有效避免对每个比例尺或长宽比的图像进行处理，仅仅对单一尺寸输入进行处理，从而可以提升处理速度。

方法对比

其他的检测方法
RNN通过端到端的训练CNN把候选区域分类为目标类别和背景，RNN主要是作为分类器，不能预测目标边界（除非使用边界框回归进行完善）其准确率来源于生成候选区域的模块。

Over Feat方法使用全连接层预测单个目标的边界坐标，后来全连接层被放在卷积层后用来进行多目标类别的预测。

Multi Box方法通过网络的最后一个全连接层生成region proposal，同时预测多个类别未知的边界框，覆盖了Over Feat的功能。这些类别位置的边界框可以被用在RCNN中。
Multi Box方法可以被用在single crop或multi crop中，但是Multi Box方法不能在候选区域和检测网络中共享特征。

Faster R-CNN

Faster RCNN由两部分组成，一部分是可以生成候选区域的卷积网络（RPN），另一部分是Fast R-CNN检测器。
使用最近流行的话说RPN就是“注意力机制”，RPN告诉Fast RCNN应该看向哪里。

RPN

RPN是一个全卷积网络
输入——任何尺寸的图像
输出——一系列的候选目标矩形框和每个框的客观得分

因为最终目的是把RPN和Fast RCNN结合，所以假设两个网络使用一组卷积层（如果使用VGG16进行卷积计算，则有13个共享卷积层）

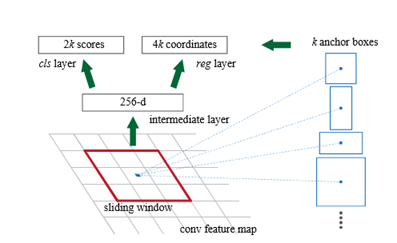

为了生成候选区域，使用一个微型网络，在最后一个共享卷积层生成的卷积特征图上滑动，把输入特征图中的n×n大小的空间窗口作为每次的输入，每个滑动窗口映射到一个低维度的特征，这个特征被放入两个滑动的全连接层：一个是边界回归层（reg）一个是边界分类层（cls）

因为该微型网络以滑动窗口的形式运行，所以全连接层在所有的空间位置共享，该微型网络由n×n大小的卷积层和两个1×1的滑动卷积层（reg和cls）构成。

锚点 anchors——k个候选区域参数化为k个reference boxes，这些reference boxes被称为锚点anchor。

锚点是每个滑动窗口的中心，锚点的位置与窗口的比例、长宽比有关。
在这里插入图片描述

默认情况下使用3个scale和3个aspect ratio，所以有k=3×3=9个锚点。
对一个大小为60×40的卷积特征图，该特征图含有60×40×9≈20000个锚点

在每个滑动窗口的位置，同时预测多个候选区域，每个位置的最多k个候选区域，所以reg层生成4k个输出（因为输出的是k个区域的坐标（x，y，w，h）分别表示候选区域的左上角坐标（x，y）和窗口的宽和高（w，h））；cls层生成2k个分数（一个是该区域是目标区域的概率，一个是该区域不是目标区域的概率）。

锚点的翻转不变性——可以在目标被翻转后同样可以预测候选区域，且可以减小模型尺寸

如果translate图像中的一个目标，对应的proposal也要translate，同一个函数在任何位置都要能对proposal进行预测。

Multi Box方法具有（4 + 1）×800维的全连接输出层，而在k = 9个anchor的情况下，本文的方法具有（4 + 2）×9维的卷积输出层。在最后的结果中，本文算法的输出层具有2.8×104个参数（VGG-16中的参数数量=512×（4 + 2）×9），比具有6.1×106参数（1536×（4 + 1）×800的Multi Box方法少了两个数量级（Google Net中的Multi Box方法）。如果考虑要素特征投影层，本文的proposal层的参数数量仍然比Multi Box少一个数量级。

损失函数

在这里插入图片描述

i是小批量样本中锚点的序号
p_i表明序号为i的锚点，是否是目标的预测概率
p_i^*为1——锚点是目标对象,为0——锚点不是目标区域
t_i是一个四元向量坐标用来定位预测的边界框（x, y, w, h）
t_i^*是与ground-truth相关的正样本锚点

L_cls分类损失是——该区域是否是目标的log函数

L_reg(t_i, t_i^*) = R(t_i, t_i*)，其中R()是L1正则函数

p_i^*L_reg说明回归损失仅在P_i^*=1时生效
cls层和reg层的输出由pi和ti分别组成

使用N_cls和N_reg进行归一化权重weight使用λ进行平衡（λ的默认值是10）
N_cls是小批量的大小
N_reg是锚点的个数

在这里插入图片描述

对于边界框回归的四个坐标值参数：

x, y, w, h 是边界框的中心点坐标和宽和高
x, x_a, x*分别对应预测的边界框、锚点边界框、ground-truth边界框（w, y, h类似）

本文实现边界框回归与之前的方法使用的基于ROI的方法不同：
SPPnet和Fast RCNN通过对任意大小的ROI合并的特征执行边界框回归，这些回归权重由所有大小的区域共享。

本文算法用于回归的特征在特征图中有相同的空间大小——（3*3），为了应对不同大小的输入，设置k个边界框回归器，每个回归器负责一个比例和一个长宽比，而k个回归器之间不共享权重，锚点这样的设计，使得即使特征的大小固定仍可以预测多尺寸的边界框。

训练模型

为了训练RPN，为每个锚点设置了一个二元类别标签来说明是否是目标，两种锚点属于正样本：1.有最高IOU值的锚点；2.IOU>=0.7的锚点。

一般情况下第二种方法就可以分辨出正样本，但是本文使用第一种，原因是在某些情况下第二种方法或许找不到正样本。如果IOU<0.3则划分为负样本，0.7>IOU>0.3的样本对训练没有帮助。

RPN使用反向传播和SGD进行端到端的训练，以图像为中心的取样策略训练网络：
单一样本中的每个小批量都联系着很多的正样本和负样本锚点。这使得优化所有锚点的损失函数成为可能，但是这样可能会导致结果偏向负样本，因为负样本占主导地位。

为了解决负样本占主导导致结果偏向负样本这个问题，在每个图像中采样256个样本，其中正样本和负样本的比例为1：1，如果正样本个数不足128个，则使用负样本进行填充。

本文的做法：

使用0均值和标准差为0.01的高斯概率分布对所有的新层进行随机初始化，共享卷积层使用预先训练好的ImageNet分类模型进行初始化。
调整ZF网络的所有层并调整了conv_3及以上的层来使得VGG-16更加节约内存。
在PASCAL VOC数据集使用0.0001的学习率在处理60k个小批量样本，0.0001处理另外20k个小批量样本。使用的momentum为0.9，权重衰减为0.0005，使用Caffe实现。

在RPN和Fast R-CNN之间共享卷积特征

为了把RPN和Fast R-CNN结合在一起，把在候选区域微调的任务和目标检测中的微调任务来回交替，同时保持候选区域的尺寸。这样可以快速收敛并通过分享卷积特征建立统一的网络。

RPN和Fast RCNN的训练是互相独立的，修改各层的方法也是不同的。

下面介绍三种方法来训练网络和共享特征：

alternating training 交替训练
先训练RPN，然后使用生成的proposal训练Fast RCNN，然后整个网络翻转，使用Fast RCNN 的结果初始化RPN。这整个过程是反复进行更迭的，本文用的就是这个算法。
approximate joint training 近似联合训练
在训练时，RPN和Fast RCNN被结合在一个网络中，每个SGD的迭代过程中，前向传播（forward）在训练Fast RCNN检测器时，生成固定尺寸的、预计算好的候选区域，反向传播（back forward）把RPN的loss和Fast RCNN 的loss 的反向传播信号结合在一起。这种算法易于实现，结果是近似的，但是比altering training减少了25%-50%的训练时间，但是忽略了候选边界坐标衍生的w，r，t同样是网络的结果，所以得到的结果是近似的。
Non-approximate joint training 非近似联合训练
RPN预测的边界框是输入的一部分，而Fast RCNN中的ROI 池化层把卷积特征和边界框作为输入，所以理论上反向传播解答器应该包含梯度w, r, t 和边框坐标。但是近似联合训练忽略了这些梯度。在这个方法中，需要使用ROI 池化层区分w，r，t和边界坐标。

使用altering training的四个步骤：

训练RPN，使用Image Net的预训练模型和端到端的微调进行初始化以生成候选区域。
使用第一步RPN训练出的候选区域作为输入，用Fast RCNN训练出一个分离的检测网络，这个网络同样使用预训练的Image Net模型进行初始化，这一步中，两个网络之间并未共享卷积层。
使用检测网络初始化RPN，但是固定共享的卷积层，只对独属于RPN的layer进行微调，这一步中，两个网络共享卷积层。
保持共享卷积层不变，指对独属于Fast RCNN中的layer进行微调。

这样的话，两个网络共享相同的卷积层，并可以作为一个统一的网络。

实现算法的一些细节部分：

1.生成候选区域和进行目标检测都是使用单一尺寸的图像，重新缩放图像，把其短边都设置为600像素。在ZF网络和VGG16中最后一个卷积层使用的步长为16。

2. 针对128*128、256*256、512*512的边框区域，我们使用3个比例的锚点，长宽比为1：1，1：2，2：1，这些超参数可以适用于所有情况。因为不需要使用图像金字塔或滤波器金字塔预测多尺寸的候选区域，所以节省了很多的运行时间。

3. 算法所允许的预测结果要大于潜在的接受域。 这样的预测结果并非没有可能——如果只有对象的中间部位可以看到，则仍可以大致推断出对象的范围。

4. 处理跨边界的anchor要小心。所以在训练的时候，先忽略掉跨边界的anchor，这样的话每个图像大约有6000个anchor需要处理（每张图像共60*40*9≈20000个锚点（一般卷积特征图大小为60*40=2400），除去跨边界的anchor还有6000左右）。	如果在训练时加上这些跨边界的anchor，它们会在目标中引入大量难以纠正的误差项，使得训练难以收敛。

5. 测试时，对整个图像使用RPN，，这样或许会生成大量跨边界的候选框，把它们裁剪掉。

6. 因为很多RPN生成的候选区域有很多的重叠，为了减少冗余，根据cls层的得分对这些区域进行非极大值抑制NMS，非极大值抑制时，重叠率的阈值固定为0.7，这样的话每个图像可以得到大约2000个候选区域。

7. 非极大值抑制不会损失准确率，反而只是减少了区域的数量。

8. 在NMS后，使用前N个分数的区域进行检测，然后使用RPN生成的2000个候选区域训练Fast RCNN，但是在测试时评估的区域数量不固定。
