Gráfico de red neuronal (3): explicación detallada del código de versión de GAT-pytorch

Escrito en el frente...
Utilicé la red neuronal gráfica en mi trabajo de posgrado, por lo que generalmente leo algunos artículos y códigos relacionados con la red neuronal gráfica. El propósito de escribir esta serie es ayudarme a comprender la idea básica y el proceso del algoritmo nuevamente. Sería genial si pudiera ayudar a otros al mismo tiempo ~ El blogger también está en proceso de aprendizaje. Si hay algunos errores , por favor criticarlos y corregirlos. !

• github: https://github.com/OuYangg/GNNs

1 Introducción básica de GAT

• Título del artículo: Graficar redes de atención
• Fuente:Petar V., William C., Arantxa C., Adriana R., Pietro L., Joshua B.

El mecanismo de atención ha logrado un gran éxito en campos como la traducción automática y la lectura automática. GCN basado en el mecanismo de atención asigna diferentes pesos a diferentes vecinos.

GAT aplica el mecanismo de atención al paso de propagación y genera el estado de capa oculta del nodo prestando atención a los vecinos de primer orden de cada nodo.La fórmula de propagación directa es la siguiente

$$h_v^{t+}=pag(\underset{tu\in {norte}_{}}{}{a}_{tu}¿{Qué?}_{tu}^{}),$$
$$a_{tu}=\frac{exp\left(FugayReLU\right(a\_\_\_{}^T[W{h}_{}||ancho{h}_{}])}{{\sum }_{k\in {norte}_{}}exp\left(FugayReLU\right(a\_\_\_{}^T[W{h}_{}||ancho{h}_{}]\left)\right)}$$
Entre ellos, $W$ es la matriz de parámetros,$a$ es el vector de parámetros de cada capa GAT, es decir, el vector del coeficiente de atención. GAT utiliza la atención de múltiples cabezas para estabilizar el proceso de aprendizaje, que usa K matrices de cabeza de atención independientes para calcular la capa oculta y luego combina sus características
$$h_v^{t+}=|{|}_{k=1}^{}s(\underset{tu\in {norte}_{}}{}{a}_{tu\_}^{}{W}_{}{h}_{tu}^{}),$$
$$h_v^{t+}=s\left(\frac{}{k}\sum _{k=1}\underset{tu\in {norte}_{}}{}{a}_{tu\_}^{}{W}_{}{h}_{tu}^{}\right)$$
Características: 1) El cálculo de pares nodo-vecino es paralelo, por lo que tiene una alta eficiencia; 2) Puede usarse para nodos con diferentes valores de grado; 3) Puede usarse para aprendizaje inductivo. En realidad, este cabezal múltiple puede entenderse como una cuantificación de la contribución de los nodos vecinos de primer orden al nodo de destino desde diferentes perspectivas.

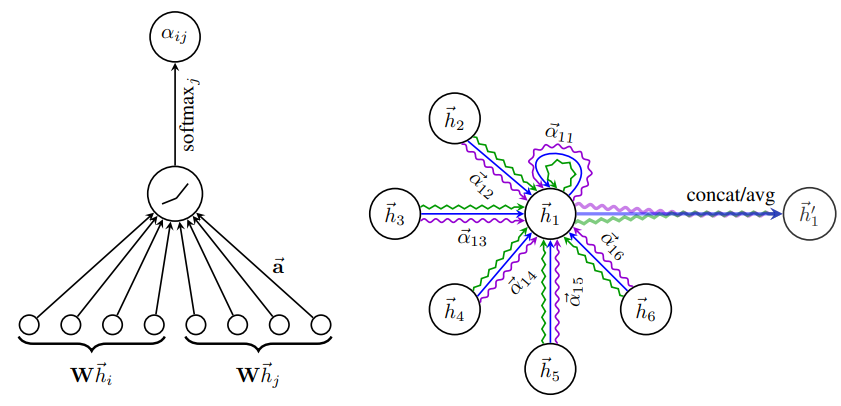

El lado izquierdo de la figura a continuación es la visualización del cálculo del coeficiente de atención, y el lado derecho de la figura a continuación es la visualización de la propagación directa de la capa GAT de cabezales múltiples.

2 análisis de código

• Dirección de referencia del código: pyGAT
• importar bibliotecas requeridas

import time
import torch
import torch.nn as nn
import torch.nn.functional as F
import torch.optim as optim
import argparse
import numpy as np
import random
import scipy.sparse as

2.1 Importar datos

def encode_onehot(labels):
    classes = set(labels)
    classes_dict = {

    c: np.identity(len(classes))[i, :] for i, c in
                    enumerate(classes)}
    labels_onehot = np.array(list(map(classes_dict.get, labels)),
                             dtype=np.int32)
    return labels_onehot


def normalize_adj(mx):
    """Row-normalize sparse matrix"""
    rowsum = np.array(mx.sum(1))
    r_inv_sqrt = np.power(rowsum, -0.5).flatten()
    r_inv_sqrt[np.isinf(r_inv_sqrt)] = 0.
    r_mat_inv_sqrt = sp.diags(r_inv_sqrt)
    return mx.dot(r_mat_inv_sqrt).transpose().dot(r_mat_inv_sqrt)

def normalize(mx):
    """Row-normalize sparse matrix"""
    rowsum = np.array(mx.sum(1))
    r_inv = np.power(rowsum, -1).flatten()
    r_inv[np.isinf(r_inv)] = 0.
    r_mat_inv = sp.diags(r_inv)
    mx = r_mat_inv.dot(mx)
    return mx

def accuracy(output, labels):
    preds = output.max(1)[1].type_as(labels)
    correct = preds.eq(labels).double()
    correct = correct.sum()
    return correct / len(labels)

def sparse_mx_to_torch_sparse_tensor(sparse_mx):
    """Convert a scipy sparse matrix to a torch sparse tensor."""
    sparse_mx = sparse_mx.tocoo().astype(np.float32)
    indices = torch.from_numpy(
        np.vstack((sparse_mx.row, sparse_mx.col)).astype(np.int64))
    values = torch.from_numpy(sparse_mx.data)
    shape = torch.Size(sparse_mx.shape)
    return torch.sparse.FloatTensor(indices, values, shape)

def load_data(path="./cora/", dataset="cora"):
    """读取引文网络数据cora"""
    print('Loading {} dataset...'.format(dataset))
    idx_features_labels = np.genfromtxt("{}{}.content".format(path, dataset),
                                        dtype=np.dtype(str)) # 使用numpy读取.txt文件
    features = sp.csr_matrix(idx_features_labels[:, 1:-1], dtype=np.float32) # 获取特征矩阵
    labels = encode_onehot(idx_features_labels[:, -1]) # 获取标签

    # build graph
    idx = np.array(idx_features_labels[:, 0], dtype=np.int32)
    idx_map = {

    j: i for i, j in enumerate(idx)}
    edges_unordered = np.genfromtxt("{}{}.cites".format(path, dataset),
                                    dtype=np.int32)
    edges = np.array(list(map(idx_map.get, edges_unordered.flatten())),
                     dtype=np.int32).reshape(edges_unordered.shape)
    adj = sp.coo_matrix((np.ones(edges.shape[0]), (edges[:, 0], edges[:, 1])),
                        shape=(labels.shape[0], labels.shape[0]),
                        dtype=np.float32)

    # build symmetric adjacency matrix
    adj = adj + adj.T.multiply(adj.T > adj) - adj.multiply(adj.T > adj)

    features = normalize(features)
    adj = normalize_adj(adj + sp.eye(adj.shape[0]))

    idx_train = range(140)
    idx_val = range(200, 500)
    idx_test = range(500, 1500)

    features = torch.FloatTensor(np.array(features.todense()))
    labels = torch.LongTensor(np.where(labels)[1])
    adj = torch.FloatTensor(np.array(adj.todense()))

    idx_train = torch.LongTensor(idx_train)
    idx_val = torch.LongTensor(idx_val)
    idx_test = torch.LongTensor(idx_test)

    return adj, features, labels, idx_train, idx_val, idx_test

2.2 Marco del modelo GAT

class GATLayer(nn.Module):
    """GAT层"""
    def __init__(self,input_feature,output_feature,dropout,alpha,concat=True):
        super(GATLayer,self).__init__()
        self.input_feature = input_feature
        self.output_feature = output_feature
        self.alpha = alpha
        self.dropout = dropout
        self.concat = concat
        self.a = nn.Parameter(torch.empty(size=(2*output_feature,1)))
        self.w = nn.Parameter(torch.empty(size=(input_feature,output_feature)))
        self.leakyrelu = nn.LeakyReLU(self.alpha)
        self.reset_parameters()

    def reset_parameters(self):
        nn.init.xavier_uniform_(self.w.data,gain=1.414)
        nn.init.xavier_uniform_(self.a.data,gain=1.414)

    def forward(self,h,adj):
        Wh = torch.mm(h,self.w)
        e = self._prepare_attentional_mechanism_input(Wh)
        zero_vec = -9e15*torch.ones_like(e)
        attention = torch.where(adj > 0, e, zero_vec) # adj>0的位置使用e对应位置的值替换，其余都为-9e15，这样设定经过Softmax后每个节点对应的行非邻居都会变为0。
        attention = F.softmax(attention, dim=1) # 每行做Softmax，相当于每个节点做softmax
        attention = F.dropout(attention, self.dropout, training=self.training)
        h_prime = torch.mm(attention, Wh) # 得到下一层的输入

        if self.concat:
            return F.elu(h_prime) #激活
        else:
            return h_prime

    def _prepare_attentional_mechanism_input(self,Wh):

        Wh1 = torch.matmul(Wh,self.a[:self.output_feature,:]) # N*out_size @ out_size*1 = N*1

        Wh2 = torch.matmul(Wh,self.a[self.output_feature:,:]) # N*1

        e = Wh1+Wh2.T # Wh1的每个原始与Wh2的所有元素相加，生成N*N的矩阵
        return self.leakyrelu(e)

class GAT(nn.Module):
	"""GAT模型"""
    def __init__(self,input_size,hidden_size,output_size,dropout,alpha,nheads,concat=True):
        super(GAT,self).__init__()
        self.dropout= dropout
        self.attention = [GATLayer(input_size, hidden_size, dropout=dropout, alpha=alpha,concat=True) for _ in range(nheads)]
        for i,attention in enumerate(self.attention):
            self.add_module('attention_{}'.format(i),attention)

        self.out_att = GATLayer(hidden_size*nheads, output_size, dropout=dropout, alpha=alpha,concat=False)

    def forward(self,x,adj):
        x = F.dropout(x,self.dropout,training=self.training)
        x = torch.cat([att(x,adj) for att in self.attention],dim=1)
        x = F.dropout(x,self.dropout,training=self.training)
        x = F.elu(self.out_att(x,adj))

        return F.log_softmax(x,dim=1)

2.3 Evaluación y formación

def train(epoch):
    t = time.time()
    model.train()
    optimizer.zero_grad()
    output = model(features,adj)
    loss_train = F.nll_loss(output[idx_train],labels[idx_train])
    acc_train = accuracy(output[idx_train], labels[idx_train])
    loss_train.backward()
    optimizer.step()
    model.eval()
    output = model(features, adj)
    acc_val = accuracy(output[idx_val],labels[idx_val])
    loss_val = F.nll_loss(output[idx_val], labels[idx_val])
    print('Epoch: {:04d}'.format(epoch+1),
          'loss_train: {:.4f}'.format(loss_train.data.item()),
          'acc_train: {:.4f}'.format(acc_train.data.item()),
          'loss_val: {:.4f}'.format(loss_val.data.item()),
          'acc_val: {:.4f}'.format(acc_val.data.item()),
          'time: {:.4f}s'.format(time.time() - t))
    return loss_val.data.item()

def compute_test():
    model.eval()
    output = model(features, adj)
    loss_test = F.nll_loss(output[idx_test], labels[idx_test])
    acc_test = accuracy(output[idx_test], labels[idx_test])
    print("Test set results:",
          "loss= {:.4f}".format(loss_test.data.item()),
          "accuracy= {:.4f}".format(acc_test.data.item()))

if __name__ == '__main__':

    parser = argparse.ArgumentParser()
    parser.add_argument('--lr',type=float,default=0.005,help='learning rate')
    parser.add_argument('--hidden',type=int,default=8,help='hidden size')
    parser.add_argument('--epochs',type=int,default=1000,help='Number of training epochs')
    parser.add_argument('--weight_decay',type=float,default=5e-4,help='Weight decay')
    parser.add_argument('--nheads',type=int,default=8,help='Number of head attentions')
    parser.add_argument('--dropout', type=float, default=0.6, help='Dropout rate (1 - keep probability).')
    parser.add_argument('--alpha', type=float, default=0.2, help='Alpha for the leaky_relu.')
    parser.add_argument('--patience', type=int, default=100, help='Patience')
    parser.add_argument('--seed',type=int,default=17,help='Seed number')
    args = parser.parse_args()
    random.seed(args.seed)
    np.random.seed(args.seed)
    torch.manual_seed(args.seed)
    adj, features, labels, idx_train, idx_val, idx_test = load_data()
    model = GAT(input_size=features.shape[1],hidden_size=args.hidden,output_size=int(labels.max())+1,dropout=args.dropout,nheads=8,alpha=args.alpha)
    optimizer = optim.Adam(model.parameters(),lr=args.lr,weight_decay=args.weight_decay)

    t_total = time.time()
    loss_values = []
    bad_counter = 0
    best = 1000+1
    best_epoch = 0


    for epoch in range(1000):
        loss_values.append(train(epoch))
        if loss_values[-1] < best:
            best = loss_values[-1]
            best_epoch = epoch
            bad_counter = 0
        else:
            bad_counter += 1

        if bad_counter == args.patience:
            break
    print("Optimization Finished!")
    print("Total time elapsed: {:.4f}s".format(time.time() - t_total))
    compute_test()

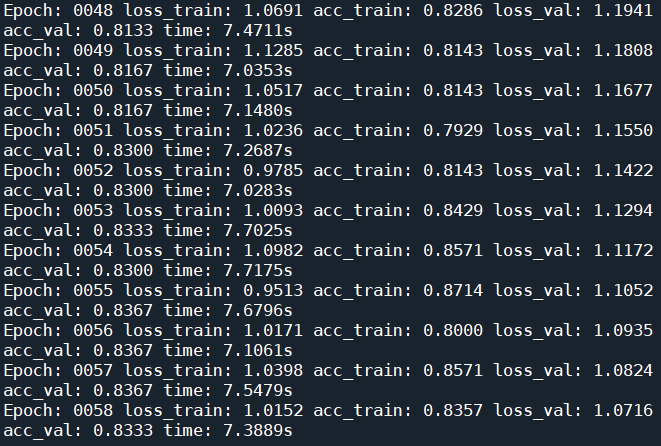

El resultado es el siguiente:

Referencias

[1] Graficar redes de atención
[2] Pytorch-GAT
