medición de rango y área de capas abiertas

 Es la primera vez que se utilizan mapas de capas abiertas para desarrollar varias funciones de mapa. Los ejemplos oficiales se utilizan para la medición de distancias y mediciones de áreas con algunas modificaciones simples. Los ejemplos oficiales no se pueden detener después de una medición. Después de la modificación, cada clic para medir solo mida una vez.

Y debe tenerse en cuenta que el sistema de coordenadas proyectadas utilizado en el ejemplo oficial de medición de distancia es 3857.

archivo js: medir.js

import Draw from 'ol/interaction/Draw'
import VectorSource from 'ol/source/Vector';
import VectorLayer from 'ol/layer/Vector';
import TileLayer from 'ol/layer/Tile';
import OSM from 'ol/source/OSM';

import {
  unByKey
} from 'ol/Observable.js';
import Overlay from 'ol/Overlay';
import {
  getArea,
  getLength
} from 'ol/sphere.js';
import View from 'ol/View';
import {
  LineString,
  Polygon
} from 'ol/geom.js';
import {
  Circle as CircleStyle,
  Fill,
  Stroke,
  Style,
  Text
} from 'ol/style.js';
export default{

  measure(map, measureType) {
    var source = new VectorSource();

    var vector = new VectorLayer({
      id:'lineAndArea',
      source: source,
      style: new Style({
        fill: new Fill({
          color: 'rgba(255, 255, 255, 0.2)'
        }),
        stroke: new Stroke({
          color: '#ffcc33',
          width: 2
        }),
        image: new CircleStyle({
          radius: 7,
          fill: new Fill({
            color: '#ffcc33'
          })
        })
      }),
      zIndex:16
    });
    map.addLayer(vector)
    /**
     * Currently drawn feature.
     * @type {module:ol/Feature~Feature}
     */
    var sketch;


    /**
     * The help tooltip element.
     * @type {Element}
     */
    var helpTooltipElement;


    /**
     * Overlay to show the help messages.
     * @type {module:ol/Overlay}
     */
    var helpTooltip;


    /**
     * The measure tooltip element.
     * @type {Element}
     */
    var measureTooltipElement;


    /**
     * Overlay to show the measurement.
     * @type {module:ol/Overlay}
     */
    var measureTooltip;


    /**
     * Message to show when the user is drawing a polygon.
     * @type {string}
     */
    var continuePolygonMsg = '继续点击绘制多边形';


    /**
     * Message to show when the user is drawing a line.
     * @type {string}
     */
    var continueLineMsg = '继续点击绘制线';



    /**
     * Handle pointer move.
     * @param {module:ol/MapBrowserEvent~MapBrowserEvent} evt The event.
     */
    var pointerMoveHandler = function (evt) {
      if (evt.dragging) {
        return;
      }
      /** @type {string} */
      var helpMsg = '请点击开始绘制';

      if (sketch) {
        var geom = sketch.getGeometry();
        if (geom instanceof Polygon) {
          helpMsg = continuePolygonMsg;
        } else if (geom instanceof LineString) {
          helpMsg = continueLineMsg;
        }
      }

      helpTooltipElement.innerHTML = helpMsg;
      helpTooltip.setPosition(evt.coordinate);

      helpTooltipElement.classList.remove('hidden');
    };

    map.on('pointermove', pointerMoveHandler);

    map.getViewport().addEventListener('mouseout', function () {
      helpTooltipElement.classList.add('hidden');
    });

    var draw;
    var formatLength = function (line) {
      //获取投影坐标系
      var sourceProj = map.getView().getProjection();
      //ol/sphere里有getLength()和getArea()用来测量距离和区域面积，默认的投影坐标系是EPSG:3857, 其中有个options的参数，可以设置投影坐标系
      var length = getLength(line, {projection: sourceProj});
      //var length = getLength(line);
      var output;
      if (length > 100) {
        output = (Math.round(length / 1000 * 100) / 100) +
          ' ' + 'km';
      } else {
        output = (Math.round(length * 100) / 100) +
          ' ' + 'm';
      }
      return output;
    };
    var formatArea = function (polygon) {
      //获取投影坐标系
      var sourceProj = map.getView().getProjection();
      var area = getArea(polygon, {projection: sourceProj})
      //var area = getArea(polygon);
      //console.info(area)
      var output;
      if (area > 10000) {
        output = (Math.round(area / 1000000 * 100) / 100) +
          ' ' + 'km<sup>2</sup>';
      } else {
        output = (Math.round(area * 100) / 100) +
          ' ' + 'm<sup>2</sup>';
      }
      return output;
    };

    function addInteraction() {
      draw = new Draw({
        source: source,
        type: measureType,
        style: new Style({
          fill: new Fill({
            color: 'rgba(255, 255, 255, 0.2)'
          }),
          stroke: new Stroke({
            color: 'rgba(0, 0, 0, 0.5)',
            lineDash: [10, 10],
            width: 2
          }),
          image: new CircleStyle({
            radius: 5,
            stroke: new Stroke({
              color: 'rgba(0, 0, 0, 0.7)'
            }),
            fill: new Fill({
              color: 'rgba(255, 255, 255, 0.2)'
            })
          })
        })
      });
      map.addInteraction(draw);

      createMeasureTooltip();
      createHelpTooltip();

      var listener;
      draw.on('drawstart',
        function (evt) {
          // set sketch
          sketch = evt.feature;

          /** @type {module:ol/coordinate~Coordinate|undefined} */
          var tooltipCoord = evt.coordinate;

          listener = sketch.getGeometry().on('change', function (evt) {
            var geom = evt.target;
            var output;
            if (geom instanceof Polygon) {
              output = formatArea(geom);
              tooltipCoord = geom.getInteriorPoint().getCoordinates();
            } else if (geom instanceof LineString) {
              output = formatLength(geom);
              tooltipCoord = geom.getLastCoordinate();
            }
            measureTooltipElement.innerHTML = output;
            measureTooltip.setPosition(tooltipCoord);
          });
        }, this);

      draw.on('drawend',
        function () {
          measureTooltipElement.className = 'ol-tooltip ol-tooltip-static measureNum';
          measureTooltip.setOffset([0, -7]);
          // unset sketch
          sketch = null;
          // unset tooltip so that a new one can be created
          measureTooltipElement = null;
          createMeasureTooltip();
          unByKey(listener);
          map.un('pointermove', pointerMoveHandler);
          map.removeInteraction(draw);
          helpTooltipElement.classList.add('hidden');
          //console.info(helpTooltipElement.classList)
        }, this);
    }

    function createHelpTooltip() {
      if (helpTooltipElement) {
        helpTooltipElement.parentNode.removeChild(helpTooltipElement);
      }
      helpTooltipElement = document.createElement('div');
      helpTooltipElement.className = 'ol-tooltip hidden';
      helpTooltip = new Overlay({
        element: helpTooltipElement,
        offset: [15, 0],
        positioning: 'center-left'
      });
      map.addOverlay(helpTooltip);
    }

    function createMeasureTooltip() {
      if (measureTooltipElement) {
        measureTooltipElement.parentNode.removeChild(measureTooltipElement);
      }
      measureTooltipElement = document.createElement('div');
      measureTooltipElement.className = 'ol-tooltip ol-tooltip-measure';
      measureTooltip = new Overlay({
        element: measureTooltipElement,
        offset: [0, -15],
        positioning: 'bottom-center'
      });
      map.addOverlay(measureTooltip);
    }
    // 量测调用
    addInteraction();
  }
}

Llame en el archivo:

      Primero introduzca el archivo js:

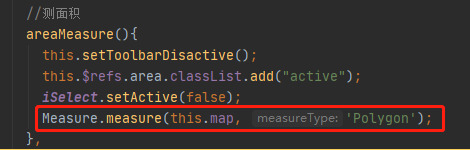

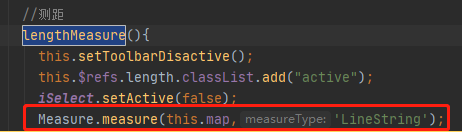

     Método de llamada:





 Mostrar resultados:

Nota: Hay otra forma de lograr la medición de distancias y de áreas, que es usar turf.js, pero el uso específico no se ha estudiado en profundidad. Cuando exista la posibilidad, aprenderé más.
