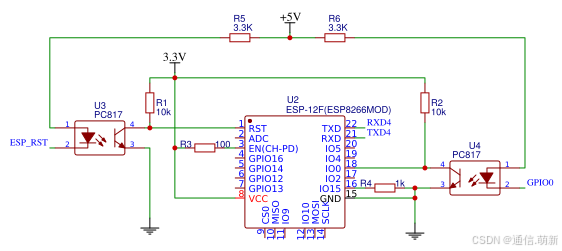

下图是网上找的原理图：

1、AT——测试AT启动

        执行指令：AT

        返回：OK

2、AT+RST——重启模块

        执行指令：AT+RST

        返回：OK

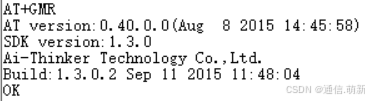

3、AT+GMR——查看版本信息

        执行指令：AT+GMR

        返回：<AT version info>         AT版本信息

                   <SDK version info>     基于的SDK的版本信息

                   <compile time>            编译生成时间

                   OK



4、AT+GSLP——进入deep-sleep模式

        执行指令：AT+GSLP=<time>

        返回：<time>        ESP的睡眠时间

                   OK

5、ATE——开关回显功能

        ATE0：关闭回显

        ATE1：开启回显

6、AT+RESTORE——恢复出厂设置

        执行指令：AT+GMR

        返回：无

        恢复出厂设置，将擦除所有保存到flash的参数，恢复为默认参数。

7、AT+UART——设置UART配置

        执行指令：AT+UART=<baudrate><databits>,<stopbits>,<parity>,<flow control>

        参数说明：<baudrate>：UART波特率

                          <databits>：数据位(5,6,7,8)

                          <stopbits>：停止位(1,2,3)

                          <parity>：校验位(0,1,2)

                          <flow control>：流控(0,1,2,3)

8、AT+UART_CUR——设置UART当前临时配置

        执行指令：AT+UART_CUR=<baudrate><databits>,<stopbits>,<parity>,<flow control>

        参数说明：<baudrate>：UART波特率

                          <databits>：数据位(5,6,7,8)

                          <stopbits>：停止位(1,2,3)

                          <parity>：校验位(0,1,2)

                          <flow control>：流控(0,1,2,3)

9、AT+UART_DEF设置UART默认配置，保存到flash

        执行指令：AT+UART_DEF=<baudrate><databits>,<stopbits>,<parity>,<flow control>

        参数说明：<baudrate>：UART波特率

                          <databits>：数据位(5,6,7,8)

                          <stopbits>：停止位(1,2,3)

                          <parity>：校验位(0,1,2)

                          <flow control>：流控(0,1,2,3)

10、AT+SLEEP——设置sleep模式

Sleep模式仅在单station模式下生效。默认为modem-sleep模式

         执行指令：AT+SLEEP

         返回：返回当前SLEEP模式

         执行指令：AT+SLEEP=<sleep mode>

         返回：0:禁用休眠模式       1:light-sleep模式        2:modem-sleep模式

11、AT+WEEKUPGPIO设置GPIO唤醒light-sleep模式

        执行指令：AT+WAKEUPGPIO=<enable>，<trigger GPIO>,<trigger level>,[<awake GPO>,<awake level>]

        参数说明:
                <enable>
                        0:禁用GPIO唤醒light-sleep功能
                        1:使能GPIO唤醒light-sleep功能

                <trigger GPIO>:设置用于唤醒light-sleep的GPIO，有效范围为[0，15]

                <trigger level>
                        0:低电平唤醒
                        1:高电平唤醒
                [<awake GPIO>]:选填参数，设置light-sleep唤醒后的标志GPIO，有效范围为[0，15]
                [<awake level>]:选填参数
                        0:light-sleep唤醒后置为低电平
                        1:light-sleep唤醒后置为高电平
