MATLAB的bertool绘制误码率理论值与仿真值对比曲线

  MATLAB提供了bertool来分析通信系统的误码率，本文以BPSK（二进制相移键控）为例来说明如何使用bertool绘制误码率理论值与仿真值对比曲线。
  首先，用simulink绘制一个BPSK在AWGN（加性高斯白噪声）信道中的仿真模型，如下图所示。模型最右边的模块BER会将计算的误码率送到工作空间Workspace。
  按下图配置AWGN模块参数，注意红圈圈住的位置，要用变量EbN0，因为bertool仿真时会在Workspace生成一个变量EbN0，变量EbN0按bertool设置的范围变化。bertool针对每一个EbN0值，仿真一次上图的模型，模型将BER送至Workspace后，bertool绘制曲线图。

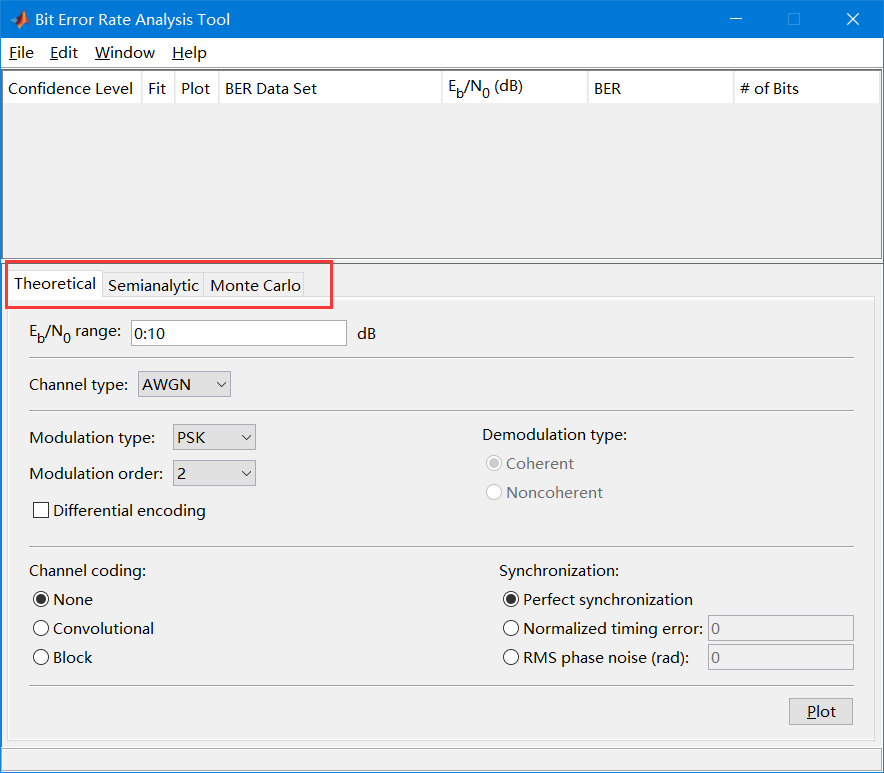

  在MATLAB的Command Window中输入bertool后按回车，启动bertool，如下同所示。Theoretical绘制误码率理论值的曲线，按图示设置，二进制相移键控，AWGN信道，点击右下角Plot按钮，绘制一条误码率理论值的曲线。

  然后选择Monte Carlo，如下图所示。Eb/N0 range设置信噪比的变化范围，我给的是1:0.5:10 dB。下面点击Browse选择仿真的simulink模型，也就是我第一张图的模型，变量名称是BER，也就是模型输出到Workspace的变量。点击Run，bertool绘制仿真曲线。

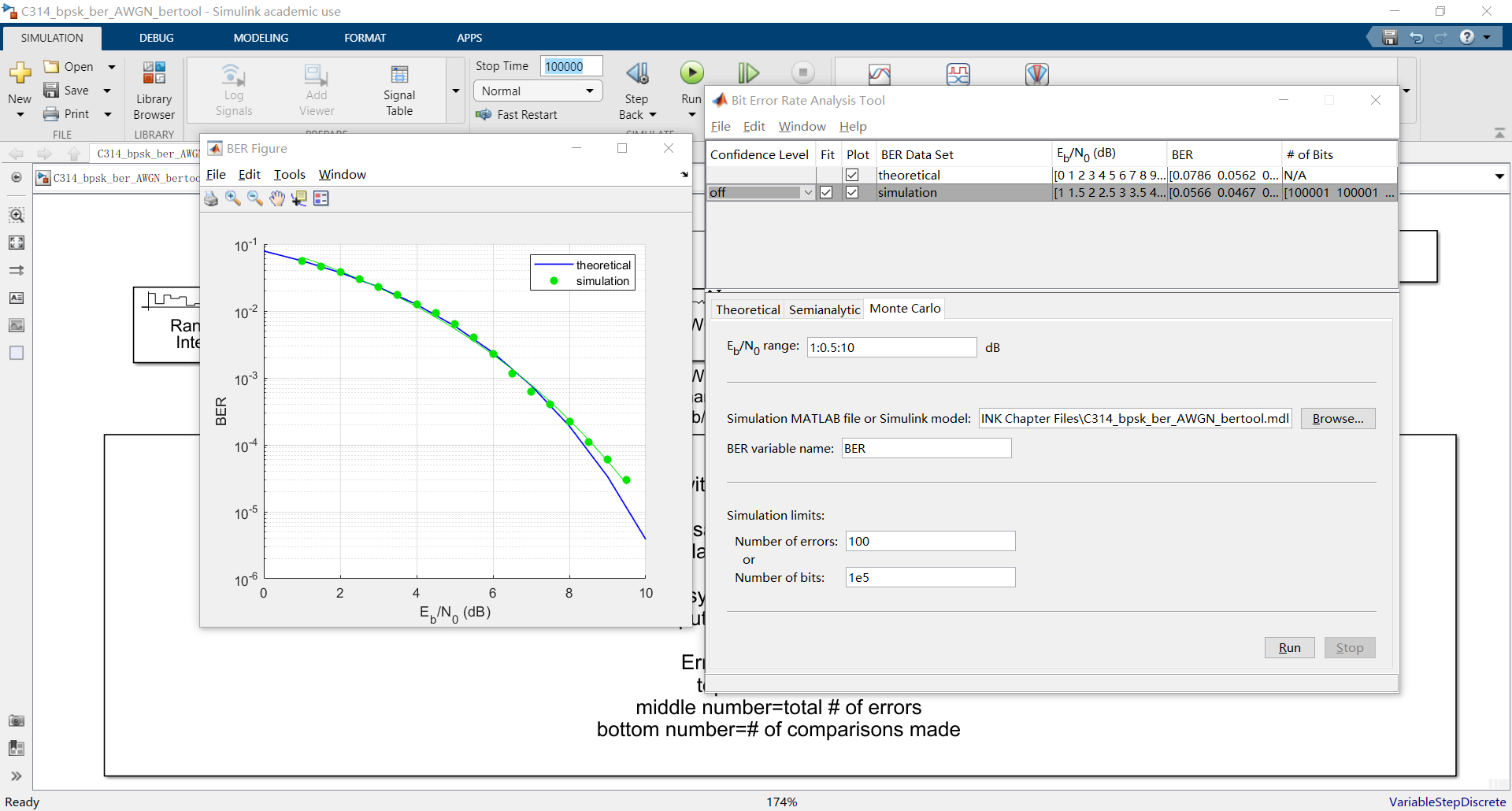

  最后的结果如下图所示，蓝线是理论计算值，绿线是仿真值，二者比较吻合。
  最后给出simulink仿真模型中模块参数设置的图。
